pulse|泰克示波器MSO5系、MSO6系在射频脉冲测试的应用
_原题为 泰克示波器MSO5系、MSO6系在射频脉冲测试的应用
对于射频脉冲的测试 ， 目前业界主要有三种测试手段：
【pulse|泰克示波器MSO5系、MSO6系在射频脉冲测试的应用】1、 使用宽带功率计测试；
2、 使用包络检波器+示波器测试；
3、 使用频谱仪测试 。
虽然这三种方法都比较普及 ， 但是也都有各自的局限性：

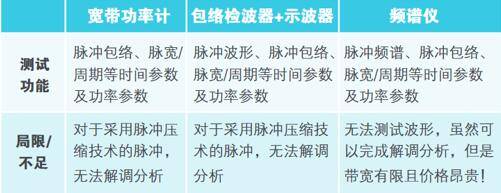

文章图片
为了全面分析射频脉冲信号的性能 ， 突破传统测试方法的限制 ， 泰克新一代示波器MSO5/6推出了全新的时频分析功能——Spectrum View（标配功能） ， 配以选件Opt.RFVT ， 使得MSO5/6兼具频谱仪、带宽信号分析仪的功能 ， 分析带宽高达2GHz ， 可以完成射频脉冲常规测试以及调解分析（Chrip/Barker-code pulse） 。 一台设备便可以完成射频脉冲的波形、拼欧、脉冲参数及脉内解调的分析 ， 具有极高的性价比！
下图以Chrip pulse 为例 ， 完成了脉内解调的分析 ， 可进一步测试Chrip rate\Linearity\deviation等关键参数 。

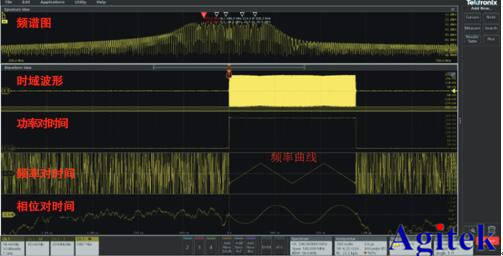

以下图线性调频脉冲为例 ， 从上往下依次可测试：脉冲频谱图 ， 脉冲时域波形 ， 功率对时间（包络） ， 频率对时间 ， 相位对时间 。 所有测试实现时间相关 ， 联动控制 。
文章图片
泰克示波器MSO5/6基本配置：

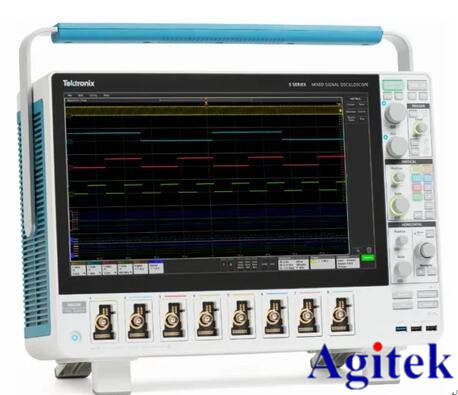

泰克示波器MSO64主要指标：
文章图片
1 GHz - 8 GHz模拟带宽
25 GS/s采样率
62.5 - 250 M 样点记录长度
4模拟通道
>500,000 个波形/秒的波形捕获率
12 位 ADC ， 高分辨率模式下高达 16位

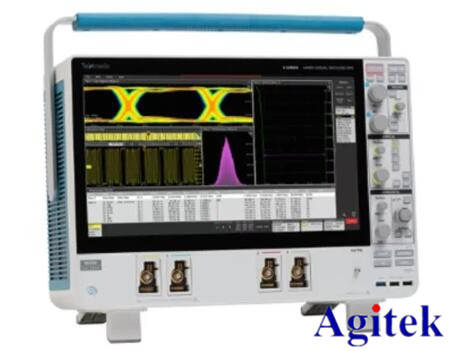

泰克示波器MSO54/56/58主要指标：
文章图片
350 MHz 至 2 GHz模拟带宽
6.25 GS/s采样率
62.5 - 125M 样点记录长度
4/6/8模拟通道
>500,000 个波形/秒的波形捕获率
12 位 ADC ， 高分辨率模式下高达 16位
如需了解泰克示波器更多测试应用或者产品资料请咨询安泰测试 。
