补充方案：针对C，D 区域中心部分的室外机进行移机（见图 11）。
HVAC|【HVAC】气流模拟分析（CFD）在多联机空调系统中的应用
文章图片

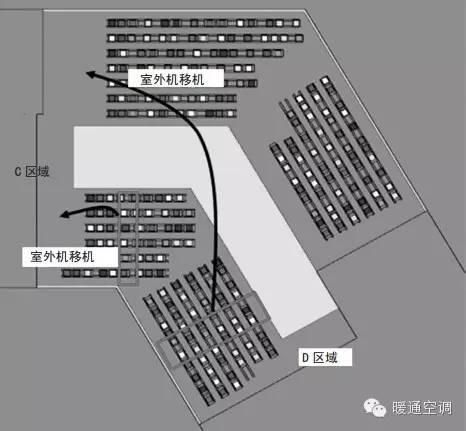

图 11 室外机移机
10）结论：为保证 14 层摆放的室外机能够在制冷季连续运转，需要满足以下 2 个条件 ：女儿墙的玻璃窗必须改为百叶窗 ( 开口率 80%)； C，D 区域中心部分的室外机需移机，建议移到 A，B 区域的两侧。
结论及价值
多联机系统通过气流模拟分析 CFD 技术在设备安装之前对其进行性能模拟分析，事先评估设备在指定环境中的运行性能或问题改善。
在选取的 2 个案例中，分析了室内机的气流组织和室外机的气流组织。
在案例一中，若利用传统的方法，根据经验数据及近似值推算的方法进行房间中热气流的到达距离及整体房间的温度分布的合理性分析，其准确性不高 ；而采用 CFD 技术，通过计算机模拟，分析设计的气流组织是否满足设计要求。此案例中新风引入对于空调送风区域的温度影响，可直观通过模拟看到其温度分布的状态，进行对比，得出新风影响不大，确定该方案的合理性。
在案例二中，对于室外环境的整体模拟，以及建筑外立面的建模，分析各区域的实际温度情况。每个区域的外机集中摆放对于其室外机散热产生了很大的影响。通过模拟可直观看到外墙未设置百叶对于空调室外散热产生不良影响。而改成百叶后的气流及温度分布的合理性以可视化的方式生成报告，有力地说明设置百叶的必要性，并提出移动部分室外机位置的方案，以预防气流组织不良问题的发生。
综合 2 个案例不难看出，气流模拟分析对于空调设计是极其必要的。在很多项目的设计中，室内部分就是根据经验，平均摆放室内机，新风随意选择位置送入。但其结果可能不尽如人意，此时问题的原因不一定是设备本身的问题，也可能是室内气流组织不合理。室外机也是同样的情况，而且近些年来风冷多联机空调的应用越来越广泛，如不能让室外机拥有良好的通风环境，其运行效率会大打折扣，严重的可能造成设备损坏。
气流模拟分析需要项目图纸及项目所在地的气象参数，根据图纸建立建筑物及设备的 3D 模型后进行气流模拟，再对其结果进行评估，如出现气流问题点再改善，反复操作直至提出合理解决方案。
相信在今后的项目中，气流模拟分析以其直观、清晰的优势会越来越多应用在暖通空调方案设计上，为系统设计的合理性提供强有力的依据，更好地实现建筑节能和环境保护。
来源：摘自《暖通空调专辑》2015年第7期，作者三星（中国）投资有限公司 张硕；Ths to @新征途.
