Micro-USB|拆解报告：SUPERHEER舒赫 NT3颈挂蓝牙耳机
_原题为 拆解报告：SUPERHEER舒赫 NT3颈挂蓝牙耳机
6月8号 ， Superheer舒赫旗下首款颈挂式无线蓝牙耳机 NT3 正式开售 。 在外观设计上拥有多款时尚配色 ， 采用了U形记忆项圈 ， 3D立体环颈设计 ， 颈挂弧内壁还设计有防滑骨位 。 耳机配备磁吸功能 ， 便于收纳 。
配置上 ， 采用高通蓝牙芯片方案 ， 支持Bluetooth蓝牙5.0技术；配备了独家开发的Hydromagneic流磁复合振膜 ， 拥有响应快、结构轻、回弹迅速等特点；同时支持IP5级防水 ， 日常运动基本无忧 。 下面就跟我爱音频网一起来看下这款产品的内部结构吧~
一、SUPERHEER舒赫 NT3开箱
文章图片
SUPERHEER舒赫 NT3包装盒采用了开窗式的设计 ， 正面透明盖下方有沙漏型的宣传卡片 ， 上方有SUPERHEER舒赫品牌LOGO ， 下方有产品耳机渲染图和产品型号NT3 。
文章图片

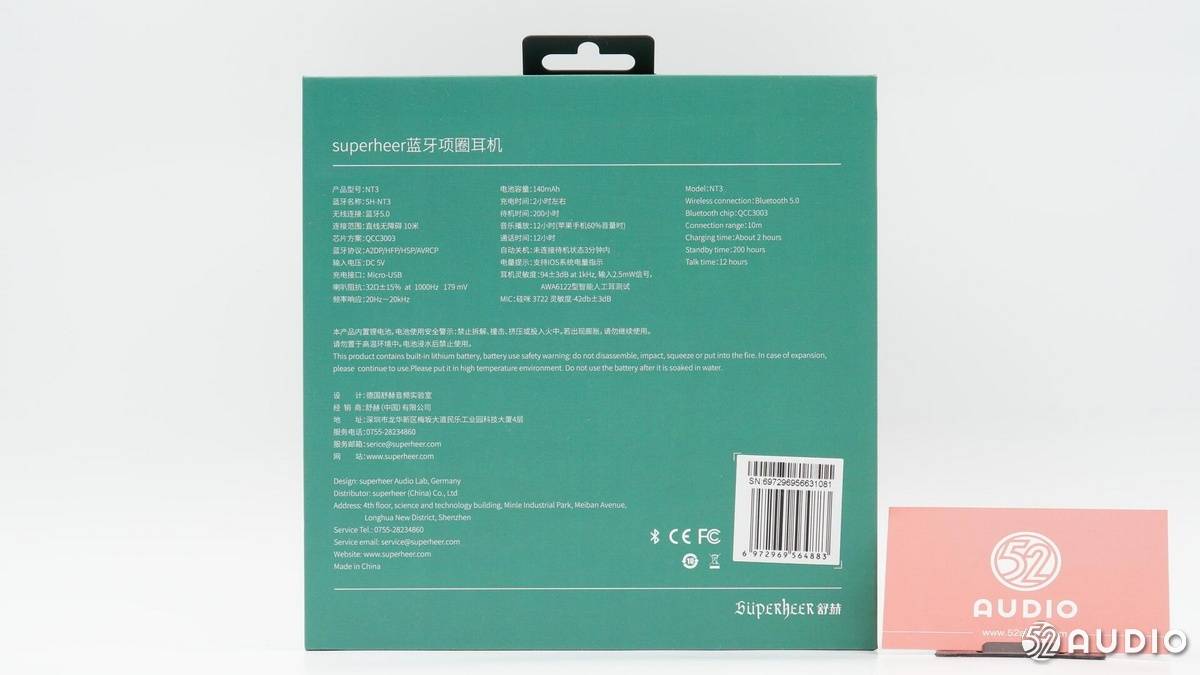

背面为产品部分参数信息 ， 包括产品型号：NT3；蓝牙名称：SH-NT3；无线连接：蓝牙5.0；芯片方案：QCC3003；充电接口：Micro-USB；电池容量：140mAh；音乐播放时间等信息 。
文章图片

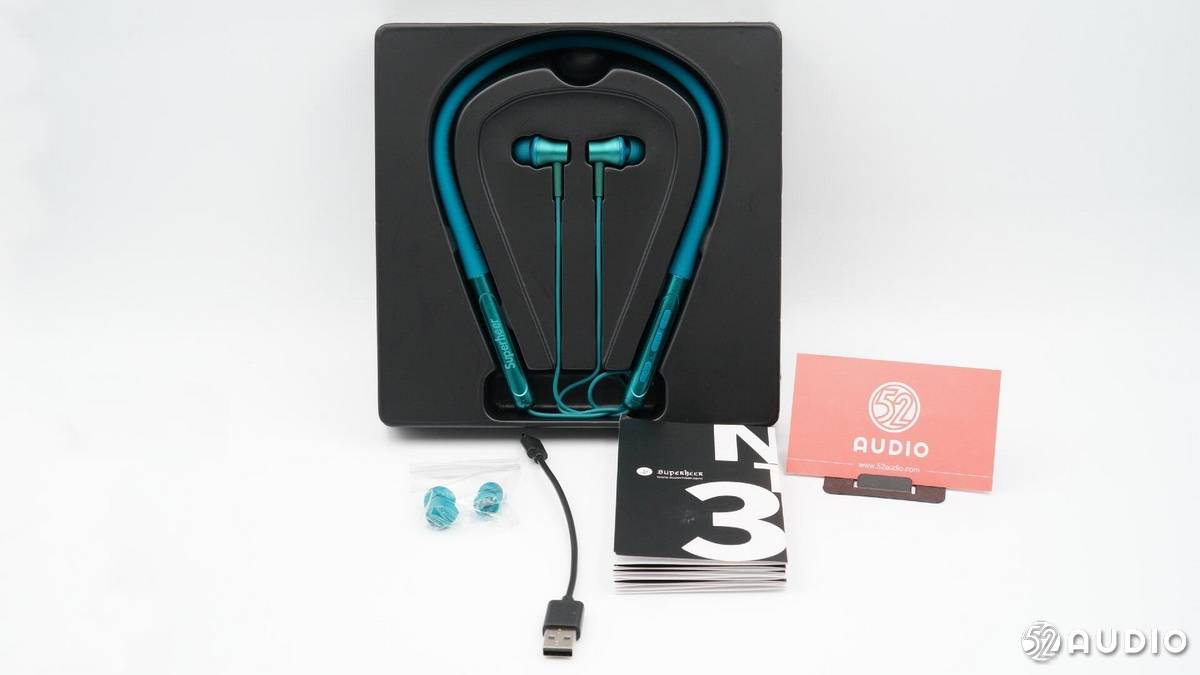

包装盒内物品包括舒赫 NT3耳机、充电线、产品说明书、两副不同尺寸的耳塞 。
文章图片
USB-A to Micro-B充电线 。
文章图片
两副不同尺寸的硅胶耳塞 。
文章图片
舒赫 NT3颈挂式蓝牙耳机外观一览 。
文章图片
耳机背部采用了磁吸设计 ， 便于收纳 。
文章图片

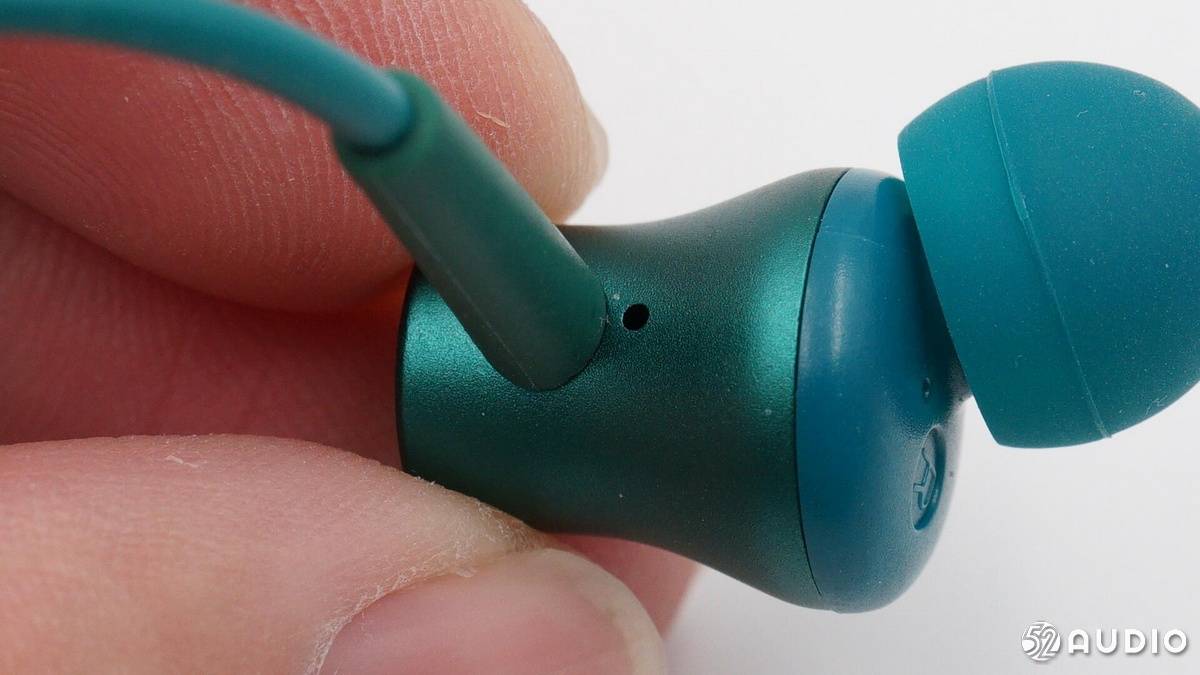

耳机腔体上泄压孔 。
文章图片
出音管底部有泄压孔 。
文章图片

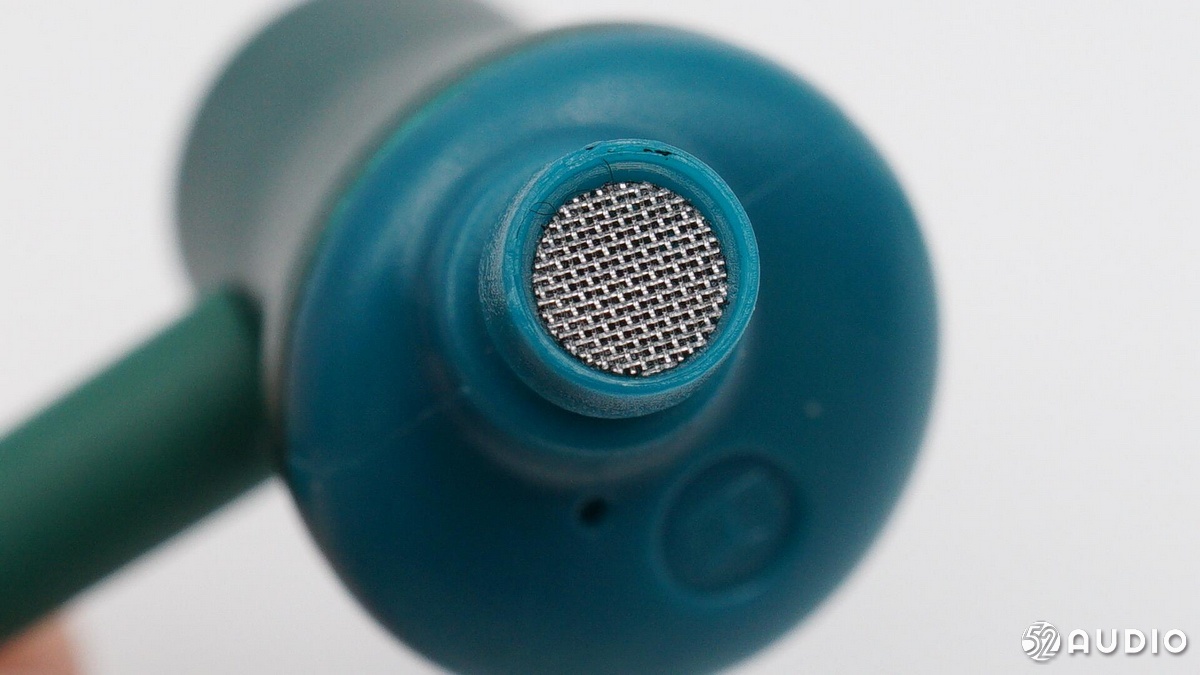

圆形的出音嘴内部有防尘网覆盖 ， 防止异物进入 。
文章图片
U型项圈右侧腔体上无功能按键 ， 仅有品牌名称Superheer ， 项圈末端印有R/右标识 。
文章图片

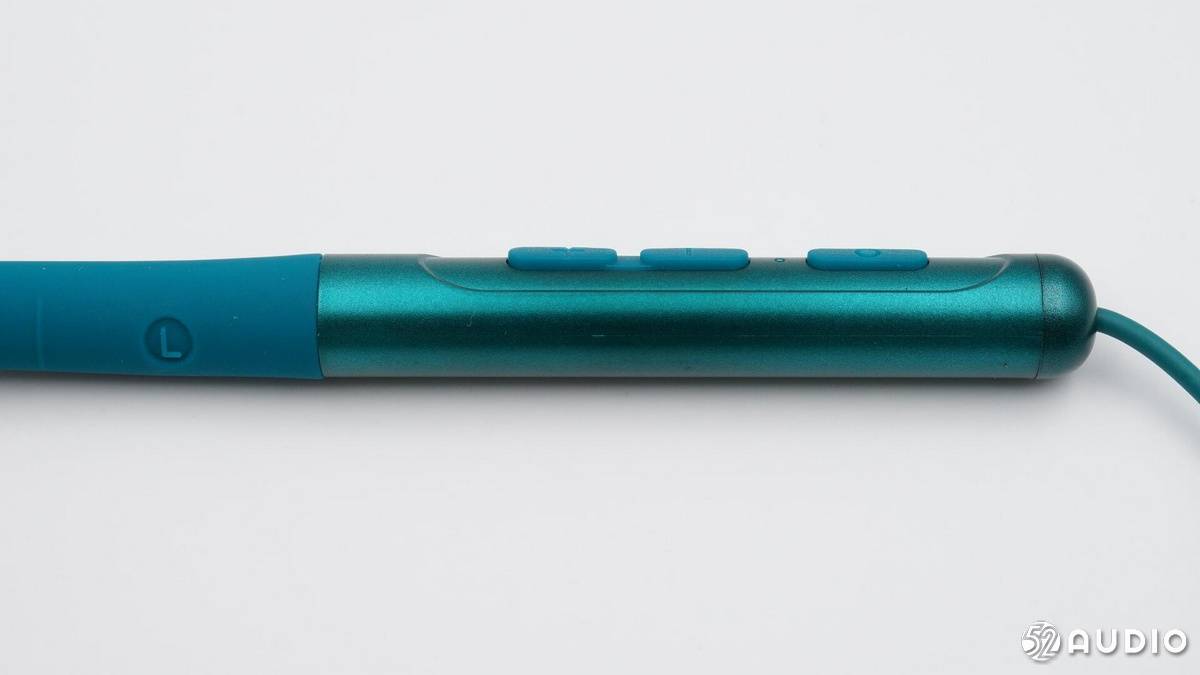

左侧项圈末端印有L/左标识 。
文章图片

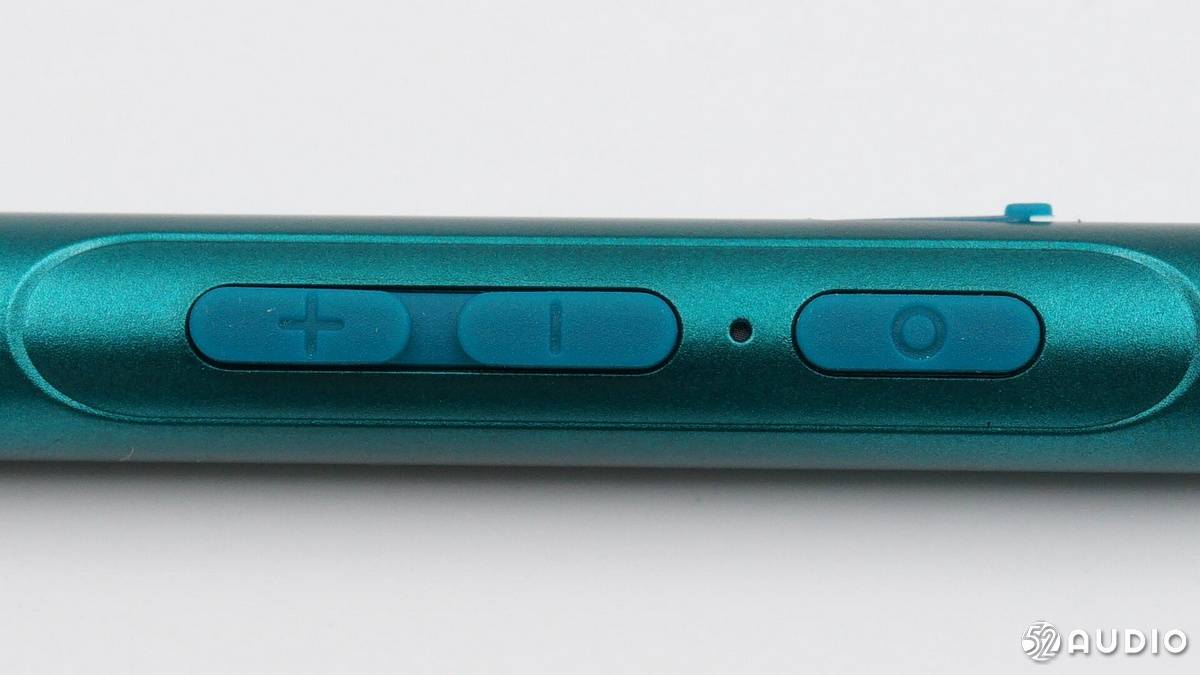

左侧线控顶部依次为加音量键、减音量键、指示灯麦克风共用开孔和电源键 。
文章图片
侧面有Micro-B充电接口 ， 外部有硅胶防尘塞覆盖 。
文章图片
Micro-B充电接口特写 。
文章图片
U型记忆项圈可实现弯折方便携带 ， 项圈内侧有防滑骨位 。
文章图片
我爱音频网采用ChargerLAB POWER-Z KT001 对 SUPERHEER舒赫 NT3 进行有线充电测试 ， 输入端功率约为0.55W 。
二、SUPERHEER舒赫 NT3拆解
文章图片
从耳机的结构处撬开耳机腔体 ， 耳机线在耳机内通过金属卡扣和胶水进行双重固定 ， 壳体底部是磁铁 ， 用于两个耳机腔体互相吸附 。
文章图片
接线焊接在动圈单元背部 ， 焊点比较饱满 。
