耳机麦克风市场突变，主动降噪专用麦克风成最新需求( 二 )


【耳机麦克风市场突变，主动降噪专用麦克风成最新需求】关于一致性的建议：
在麦克风器件供应商充分保证了来料一致性的情况下 ， 为了保证生产中的一致性 ， 建议麦克风组件设计上尽量模组化 ， 确保上机的每一片模组都是良品 ， 可以大大降低成品不良产生的高额成本 。
低频和高频
1、普通的麦克风缺点

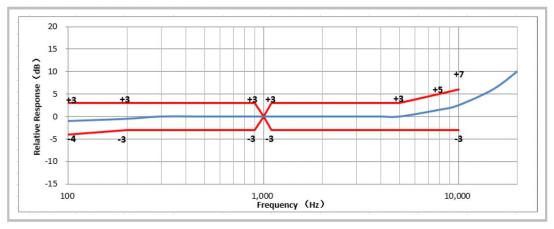

普通麦克风普遍不标注低于100Hz的低频频响曲线 ， 如下图所示 ， 因为此类适用于通话的产品普遍低频响应不好
耳机麦克风市场突变，主动降噪专用麦克风成最新需求文章插图

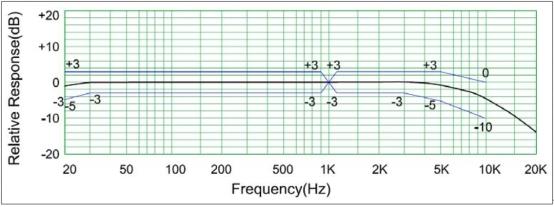

实际测试低频部分的曲线类似于如下 ， 此类麦克风无法准确还原环境的低频噪音 ， 相应的喇叭也不知道应该如何发出反向声波进行叠加抵消噪音了
耳机麦克风市场突变，主动降噪专用麦克风成最新需求文章插图
2、这个麦克风与普通的麦克风的区别
人耳常规能听到的频率范围在20H到20kHz ， ANC耳机产品在设计的时候 ， 被动降噪可以有效地阻隔高频部分的声音 ， 波长较长的低频这部分 ， 由于穿透性较强 ， 所以必须依靠主动降噪实现较好的效果 。

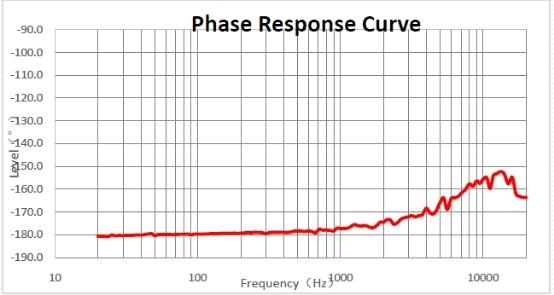

因为需要最大程度地还原现场环境及耳道内人耳可听的噪音 ， 所以低频部分需要确保20Hz也能很好地被采集 ， 从而高端的产品会要求麦克风的低频截止频率低于15Hz（相较于1kHz灵敏度下跌小于1dB） ， 如下图可以看到低频在20Hz的时候几乎没有任何的衰减 。
耳机麦克风市场突变，主动降噪专用麦克风成最新需求文章插图

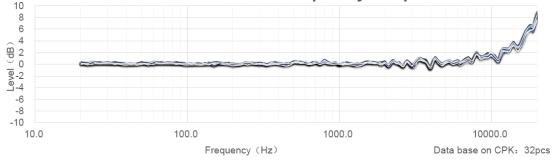

虽然算法上可以对麦克风收集的信号衰减部分进行相应补偿 ， 但是最大程度地通过声学的方式解决无疑是最稳定的 。与低频频响曲线相对应的 ， 还有另外一个很重要的概念 ， 就是相位延迟问题 ， 低频截止频率高的产品 ， 相应的相位延迟也就更大 ， 而不同频点的相位延迟是不一样的 ， 针对每一个频点 ， 无法采用统一的标准进行补偿 ， 所以目前很多中低端产品 ， 一定程度上是直接放弃了部分低频频段的降噪 。
耳机麦克风市场突变，主动降噪专用麦克风成最新需求文章插图
相较于低频我们希望频响曲线越平越好 ， 对于麦克风的高频 ， 实际在调试的时候恰恰相反 ， 如果可能的话 ， 直接把中高频直接砍掉最好 ， 因为虽然我们被动降噪把外界的高频给截胡了 ， 但是麦克风在吸收环境噪音的时候 ， 还是把高频部分给拾取了过来 ， 但是高频因为本身波长短 ， 主动降噪无法有效处理 ， 喇叭发出的反向声波有可能反而放大了这一部分不该有的噪音 ， 产生高频啸叫问题 。
所以在这一点上 ， ECM相比于硅麦 ， 在降噪的应用上有先天的优势 ， 因为就像下图看到的那样 ， ECM的高频是往下掉的 ， 硅麦的高频是往上翘的 ， 所以在使用硅麦作为降噪麦克风的时候 ， 往往会需要调用有限的滤波去压高频 ， 相比较而言 ， ECM有更明显的声学优势 ， 产品更加稳定 。 相信未来降噪芯片在麦克风的输入信号上可以有更多的可选项来适应周边器件的声学特性 。
耳机麦克风市场突变，主动降噪专用麦克风成最新需求文章插图

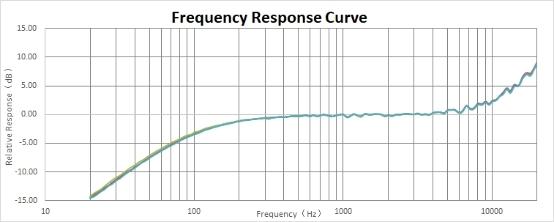

上图为常规硅麦频响 ， 高频部分上翘
耳机麦克风市场突变，主动降噪专用麦克风成最新需求文章插图

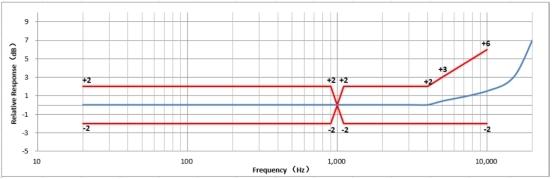

上图为常规ECM麦克风频响曲线 ， 高频部分下跌
SNR-噪音和灵敏度
1、普通麦克风的缺点
普通的麦克风普遍SNR比较低 ， 得到的信号对于通话这种不追求音质的需求来讲 ， 基本是足够了 ， 但是对于ANC系统来讲 ， 对环境噪音的还原要求 ， 简直是极致的情况下 ， 普通SNR的产品就无能为力了
