小米20W快充拆解，原来内部这样设计，怪不得和紫米一样卖39( 三 )


小米20W快充拆解，原来内部这样设计，怪不得和紫米一样卖39文章插图
【小米20W快充拆解，原来内部这样设计，怪不得和紫米一样卖39】PWM主控芯片特写 ， 丝印6P=K23 ， 来自立锜科技 ， 型号RT7752 。 该系列专门设计用于与控制器配合使用 ， 为USB PD或可编程电源适配器提供整体解决方案 。 该芯片在5V待机状态下 ， 可以实现高效率 ， 满足安全标准 ， 功耗小于50mW 。
小米20W快充拆解，原来内部这样设计，怪不得和紫米一样卖39文章插图

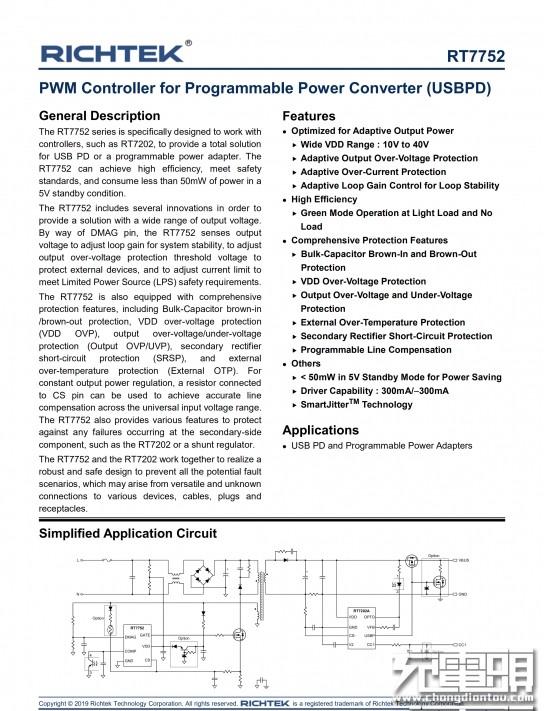

立锜科技RT7752详细规格资料 。
小米20W快充拆解，原来内部这样设计，怪不得和紫米一样卖39文章插图

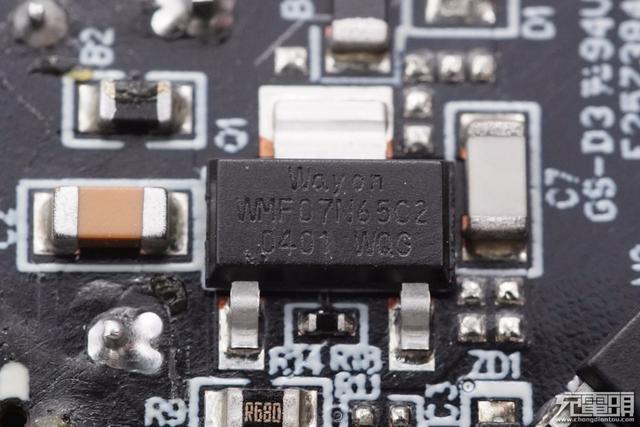

初级开关MOS来自上海维安电子有限公司 ， 型号WMF07N65C2 ， 耐压700V ， 导阻1Ω ， SOT223封装 。
小米20W快充拆解，原来内部这样设计，怪不得和紫米一样卖39文章插图

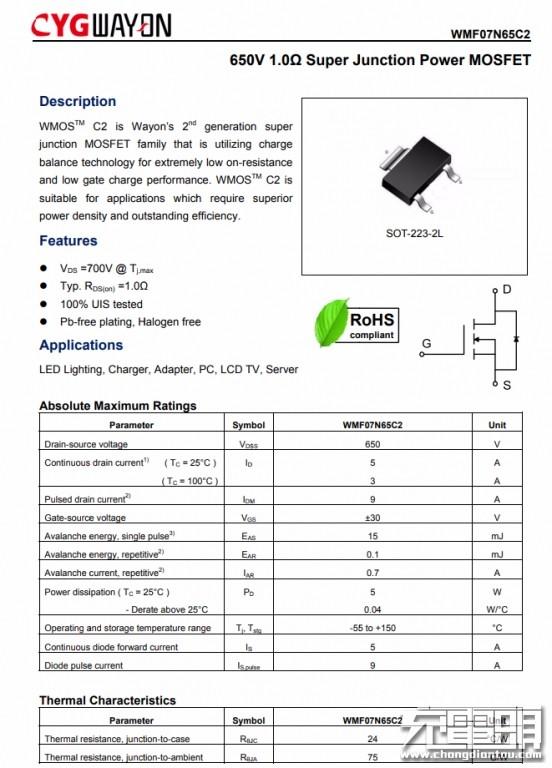

维安WMF07N65C2资料信息 。
小米20W快充拆解，原来内部这样设计，怪不得和紫米一样卖39文章插图

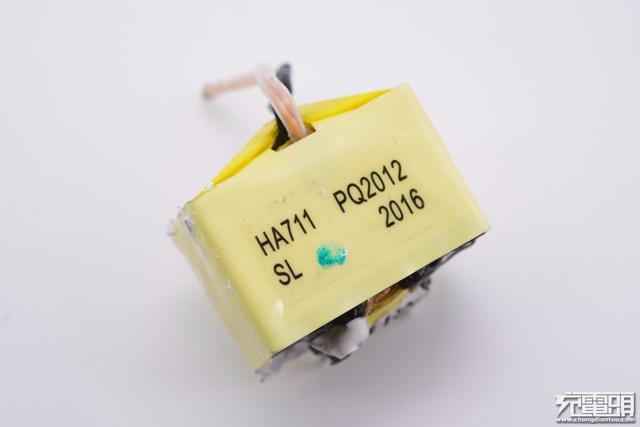

变压器特写 ， 顶部喷码有信息 ， PQ201磁芯 。
小米20W快充拆解，原来内部这样设计，怪不得和紫米一样卖39文章插图
亿光EL 1019光耦 ， 横跨在初级和次级之间 ， 用于初级次级通信 ， 反馈调节输出电压 。
小米20W快充拆解，原来内部这样设计，怪不得和紫米一样卖39文章插图

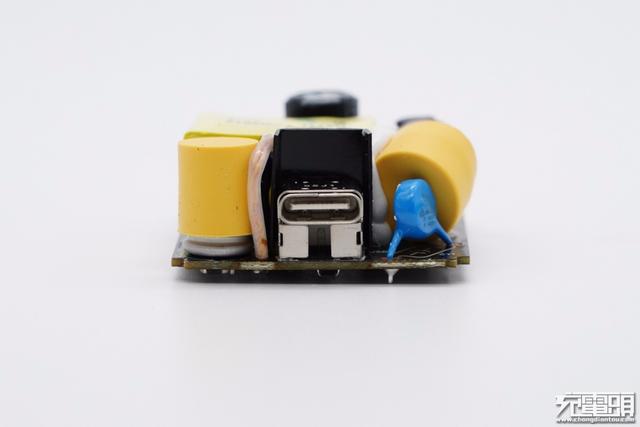

输出端一览 ， USB-C母座定制 ， 外套钢套加固 ， 母座后面加了隔离板 。
小米20W快充拆解，原来内部这样设计，怪不得和紫米一样卖39文章插图

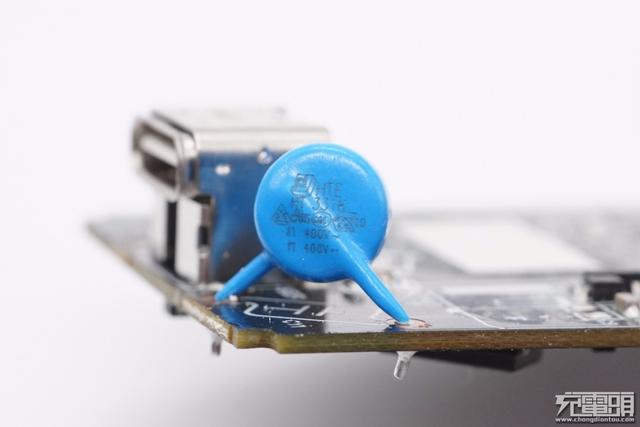

输出抗干扰蓝色Y电容 。
小米20W快充拆解，原来内部这样设计，怪不得和紫米一样卖39文章插图

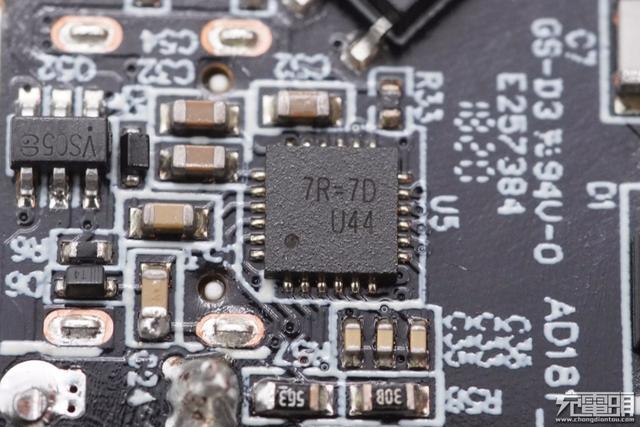

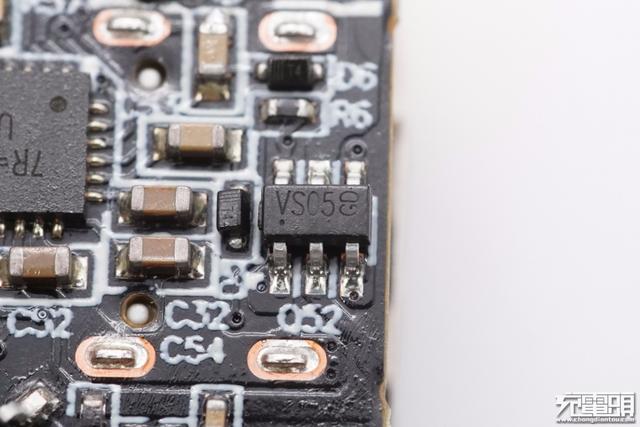

USB PD协议芯片控制器来自立锜科技 ， 丝印7R=7D ， 实际型号为RT7207KB 。 这是一种集成同步整流控制的可编程控制器 。 其内部MCU通过D+/D接口处理各种专有协议 ， 并通过CC1/CC2引脚支持USB PD Type-C 。 内置电荷泵 ， 可编程的线缆补偿 ， 支持自适应的过压 ， 欠压保护 ， 数据线过压保护 ， 可编程的过流过热保护 。
小米20W快充拆解，原来内部这样设计，怪不得和紫米一样卖39文章插图

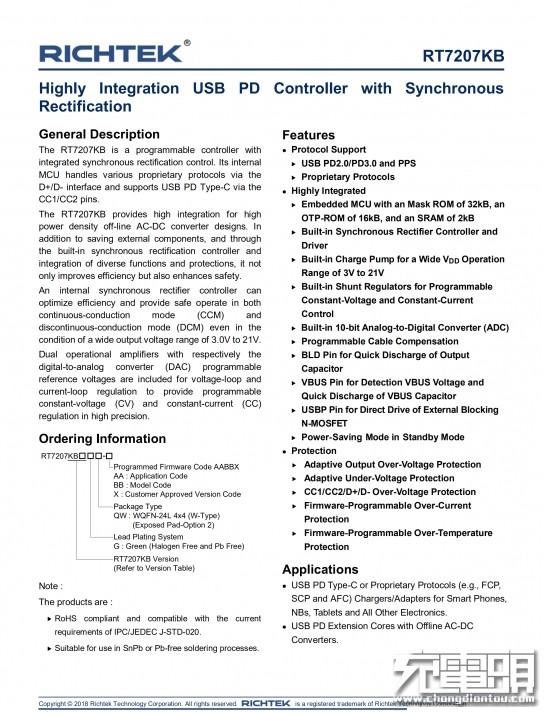

立锜RT7207KB为高功率密度离线AC-DC转换器设计提供了高集成度 。 除了节省外部元件外 ， 还通过内置同步整流控制器和多种功能及保护的集成 ， 内部同步整流控制器可以在3.0V到21V的宽电压范围内 ， 在连续导通模式（CCM）和不连续导通模式（DCM）下均能达到最佳效率和安全运行数模转换器（DAC）的可编程参考电压包括电压环和电流环调节 ， 以提供高精度的可编程恒压（CV）和恒流（CC）调节 。
小米20W快充拆解，原来内部这样设计，怪不得和紫米一样卖39文章插图

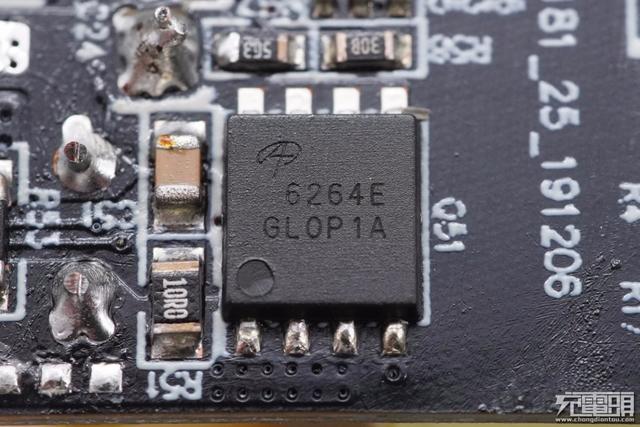

次级同步整流MOS采用AOS万代AON6264E ， NMOS ， 耐压60V 。
小米20W快充拆解，原来内部这样设计，怪不得和紫米一样卖39文章插图
AOS AON6264E详细资料信息 。
小米20W快充拆解，原来内部这样设计，怪不得和紫米一样卖39文章插图

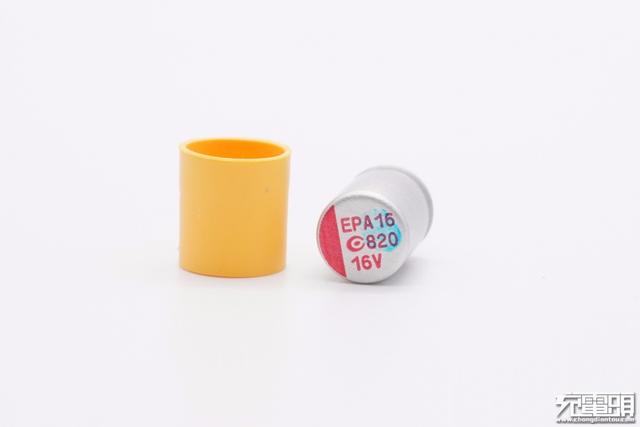

取下绝缘管 ， 固态电容规格为820μF16V ， 台系知名品牌APAQ（钰邦） ， 在电脑主板市场的占有率比较高 ， 品质极佳 ， 性能稳定 ， 寿命长 ， 性价比极高 。
小米20W快充拆解，原来内部这样设计，怪不得和紫米一样卖39文章插图
