「」全屋装修电路配置+配电箱设计参考


「」全屋装修电路配置+配电箱设计参考
文章图片
「」全屋装修电路配置+配电箱设计参考
文章图片
「」全屋装修电路配置+配电箱设计参考
文章图片
「」全屋装修电路配置+配电箱设计参考
文章图片
「」全屋装修电路配置+配电箱设计参考
文章图片
「」全屋装修电路配置+配电箱设计参考
文章图片
「」全屋装修电路配置+配电箱设计参考
文章图片
「」全屋装修电路配置+配电箱设计参考
文章图片
想必很多业主抓耳挠腮对电路配置问题一概不知 ， 其实别看许多施工师傅 ， 经验老道的样子 ， 其实他们有时候也会搞错！全屋装修电路配置直接影响日后生活的家居体验 ， 你总不想开着空调躺沙发舒服看电视的时候 ， 突然跳闸全家没电吧？因此 ， 前期必须打起十二分精神！
1、强弱电箱的安装强电有电流危险 ， 强电箱连接了空调、插座、照明、冰箱等；
弱电无电流安全 ， 弱电箱连接了电话、电视、网络等 。

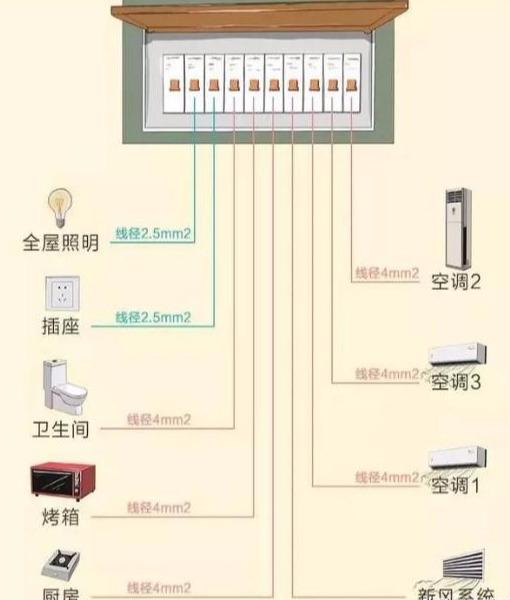

2、强电箱的线路布置全屋照明和插座 ， 线径2.5 m㎡；卫生间、烤箱、厨房、空调线径4 m㎡；
3、不同电线的规格线越粗 ， 所能承载的电流就越大 。
4、空气开关的作用强电箱上面有一个个小开关 ， 电流过载时能自动切断电源 。 保护电路不受损坏 。
下面是空气开关的不同型号：
1P：过载或者短路时 ， 火线断开
DPN：过载或短路时火线零线都断开 ， 安全系数增加
2P：适合大功率电器——总开关和中央空调
建议留一个不间断电源 ， 给监控和智能网关供电 。 全家出门旅游 ， 除这个和冰箱外全部关掉 。 避免安全隐患 。

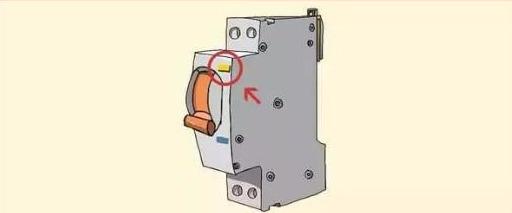

5、漏电断路器的作用
空气开关的基础上加装了一个小按钮 ， 就是在人体意外触电 ， 或者家用电器漏电的时候切断电源 。 实物图长下图的样子：
6、空调回路设计
空调功率不稳定 ， 容易超出 。 所以每一个空调无论什么形式都专享一个回路 。

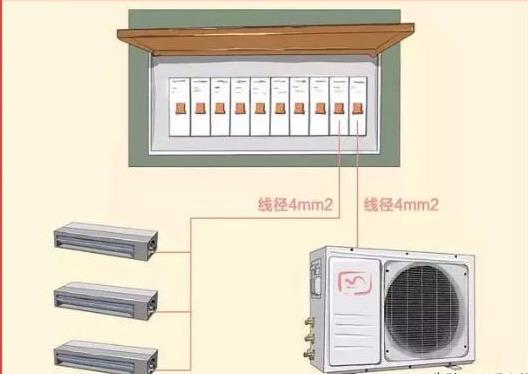

7、中央空调回路设计方式一：
方式二：
8、照明回路设计

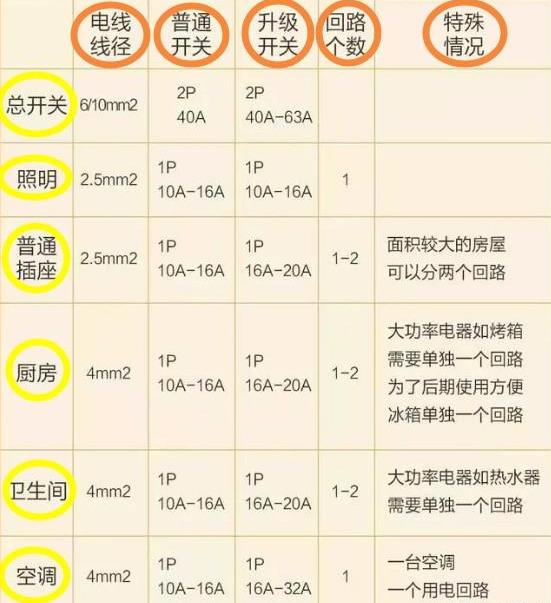

9、电箱的配置
10、配电箱的设计方式一
11、配电箱的设计方式二
12、配电箱的设计方式三【「」全屋装修电路配置+配电箱设计参考】
