和燃气轮机联合动力|以英国海军为例，浅析水面战舰主动力装置的常见类型及发展趋势( 二 )

和燃气轮机联合动力|以英国海军为例，浅析水面战舰主动力装置的常见类型及发展趋势
文章图片
和燃气轮机联合动力|以英国海军为例，浅析水面战舰主动力装置的常见类型及发展趋势
文章图片

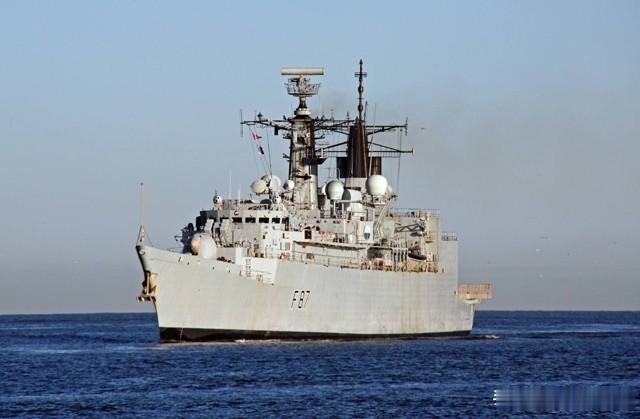

22型护卫舰同样采用COGOG动力装置22型护卫舰是英国在1970年代建造的一种大型导弹护卫舰，采用的也是COGOG动力装置。该级护卫舰的吨位要超过21型护卫舰不少，满载排水量4000多吨，第三批次甚至接近5000吨。22型护卫舰的第一批次搭载两台Rolls Royce Olympus TM-3B燃气轮机，总功率49400马力，主要用于加速；巡航用主机是两台Rolls Royce Tyne RM-1C燃气轮机，总功率9700马力。采用双轴推进，最大航速30节，巡航速度18节。第二批次22型护卫舰的动力系统及主机和第一批次相同。第三批次的22型护卫舰使用的也是COGOG动力装置，但是更换了主机。其高速主机为两台Rolls Royce Spey SM-1A燃气轮机，总功率降至37540马力，巡航主机为两台Rolls Royce Tyne RM-3C燃气轮机，总功率仍是9700马力。 和燃气轮机联合动力|以英国海军为例，浅析水面战舰主动力装置的常见类型及发展趋势
文章图片

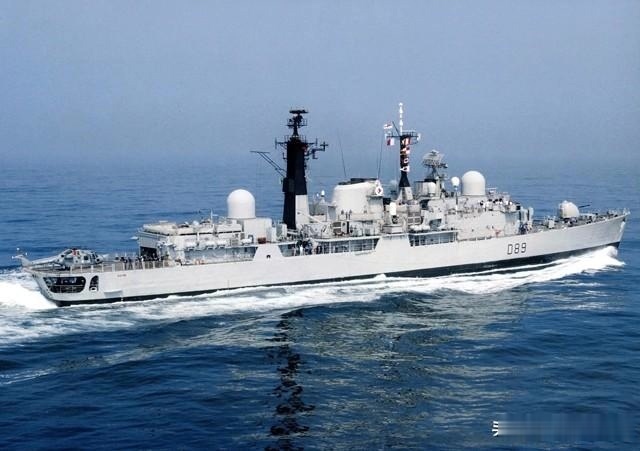

42型驱逐舰是英国海军第一种采用COGOG动力装置的驱逐舰42型驱逐舰是英国海军第一种采用全燃气轮机的导弹驱逐舰。该级舰的第一艘于1970年开工，1971年下水，1975年服役。42型驱逐舰的COGOG动力装置和21型护卫舰相似，前主机舱安装了两台Rolls Royce Olympus TM-3B燃气轮机，后主机舱安装两台Rolls Royce Tyne RM-1A燃气轮机和两部齿轮传动装置。TM-3B燃气轮机的最大功率为27200马力，持续功率为21000马力，RM-1A燃气轮机的最大持续功率为4250马力。42型驱逐舰也采用双轴推进，使用两个5叶变距螺旋桨。第三批次的42型驱逐舰的COGOG动力装置进行了细微调整，加速主机保持不变，巡航主机换成了Tyne RM-1C，总持续功率提高到10680马力。CODLAG动力装置CODLAG动力装置的全称是柴油机电力和燃气轮机联合动力装置，由柴油发电机进行电力传动，燃气轮机作为加速主机。该动力装置的工作模式为：在低速航行时，由推进轴的直流电动机直接驱动定距桨，电动机的电源由柴油发电机组通过交直流、交流机组提供，减速齿轮箱脱开；在高速航行时，启动一台或多台燃气轮机，通过双级减速齿轮箱驱动螺旋桨，在减速齿轮箱轴的输出端装有离合器，电动机主要提供辅助动力；在中速巡航时，保持一台燃气轮机运转，另外一个推进轴由电动机驱动；在倒车时，由柴油发电机组驱动，燃气轮机不工作。CODLAG动力装置运行时的噪音很低，具有很高的经济性，可以在短时间内为战舰提供较高的瞬时输出功率。 和燃气轮机联合动力|以英国海军为例，浅析水面战舰主动力装置的常见类型及发展趋势
文章图片

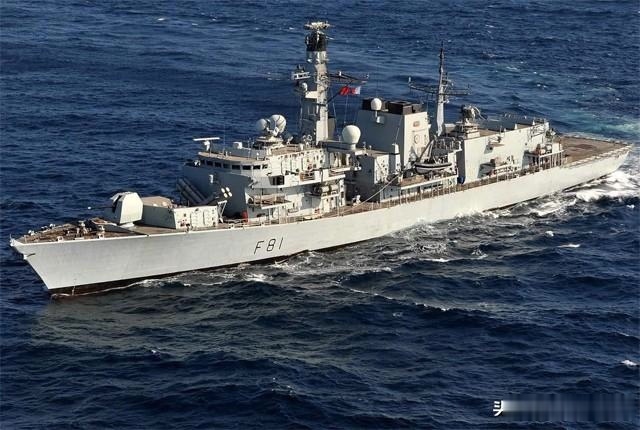

23型护卫舰采用了CODLAG动力装置23型护卫舰是英国海军第一种使用CODLAG动力装置的战舰，也是全球少数几种使用该动力装置的水面舰艇之一。23型护卫舰的前7艘搭载了两台Rolls Royce Spey SM-1A燃气轮机，后9艘升级为改进版的Rolls Royce Spey SM-1C燃气轮机。该级护卫舰安装了两部阿尔斯托姆电力发动机，由四台帕克曼维莱特12RP-200CZ柴油机提供动力。为了降低噪音和振动，23型护卫舰为动力系统安装了减振装置和隔音罩，以及船体振动监视设备，还采用了斜5叶固定纵向推进器。另外，该级舰的CODLAG动力装置还配备了监视控制系统和D86计算机。23型护卫舰的巡航速度为16节，两台燃气轮机工作时的最大航速超过28节，续航力为7800海里/15节。CODLOG动力装置CODLOG动力装置是和CODLAG动力装置相对应的一种舰用动力系统，和CODLAG柴电燃联合动力不同，CODLOG动力装置采用的是柴油机电力和燃气轮机交替动力。使用该装置的战舰在低速或巡航时使用柴电系统推进，加速或全速航行时由燃气轮机单独提供推进动力。CODLOG动力装置的技术难度更大，对燃气轮机的功率要求也更高。但是CODLOG动力装置有着很多优点，结构相对简洁，维护和检修也更加方便，是一种新兴的动力装置类型，已经开始在一些新型水面战舰上使用。 和燃气轮机联合动力|以英国海军为例，浅析水面战舰主动力装置的常见类型及发展趋势
文章图片

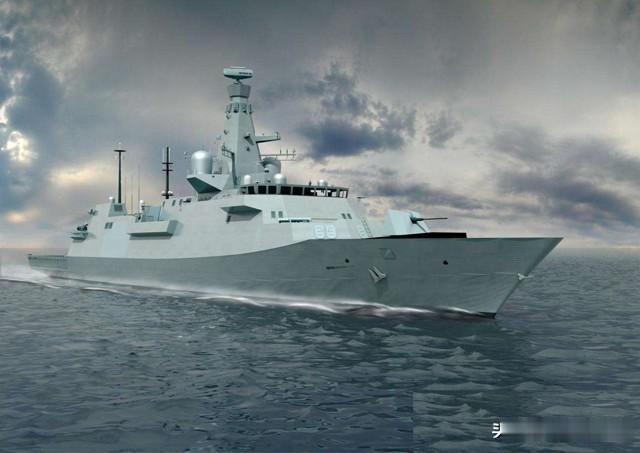

26型护卫舰采用CODLOG动力装置 和燃气轮机联合动力|以英国海军为例，浅析水面战舰主动力装置的常见类型及发展趋势
文章图片

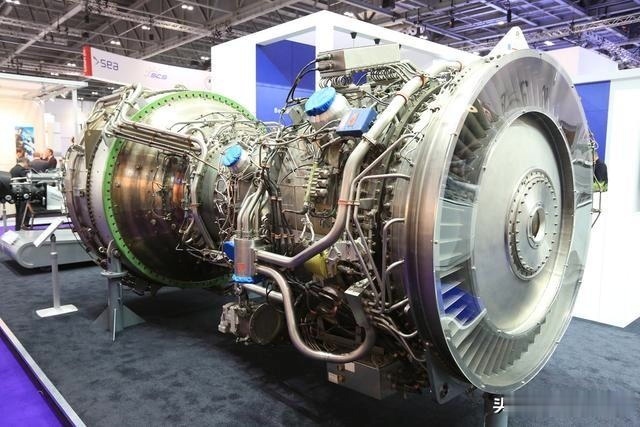

MT30燃气轮机最大功率高达36兆瓦以上26型护卫舰是英国海军正在建造的一种大型导弹护卫舰，使用的正是CODLOG动力装置，由全电力或者燃气轮机直接驱动。26型护卫舰将搭载一台MT30燃气轮机，功率约36兆瓦。Rolls Royce MT30燃气轮机由Trent航空发动机改进而来，是目前世界上功率最大、功率密度最高的舰用燃气轮机，具有极佳的性能，已被美国“朱姆沃尔特”级驱逐舰和英国“伊丽莎白女王”级航母所采用。26型护卫舰的CODLOG动力装置还包括四台12兆瓦的MTU柴油机和两台6.4兆瓦的推进电动机组成，最高航速26节，续航力为7000海里/15节。综合电力推进系统作为一种新型舰用动力系统，比CODLOG和CODLAG动力装置更加先进。CODLOG和CODLAG动力装置在低速航行或巡航时采用柴油发电机-电动机电力推进，而综合电力推进系统则是由电力驱动整个推进装置。综合电力推进系统通过一套综合电力设备，为全舰动力系统和其他系统提供动力支持；用电缆取代了机械连接，与动力系统直接相连驱动螺旋桨，可靠性更强，维护起来更方便；运行噪音更低，经济性更好。该系统的核心综合电力系统，采用模块化设计，使用了新型永磁电机，所占空间和重量更小，体积只有普通电机的四分之一，重量只有后者的三分之一。综合电力推进系统的可改造空间较大，便于支持电磁炮等新型电力驱动武器。由于具备以上优点，美英等国已相继建造了多款使用综合电力推进系统的水面舰艇。
