耳机|拆解报告：Baseus倍思GAMO H08 3.5mm接口有线耳机( 二 )
文章图片

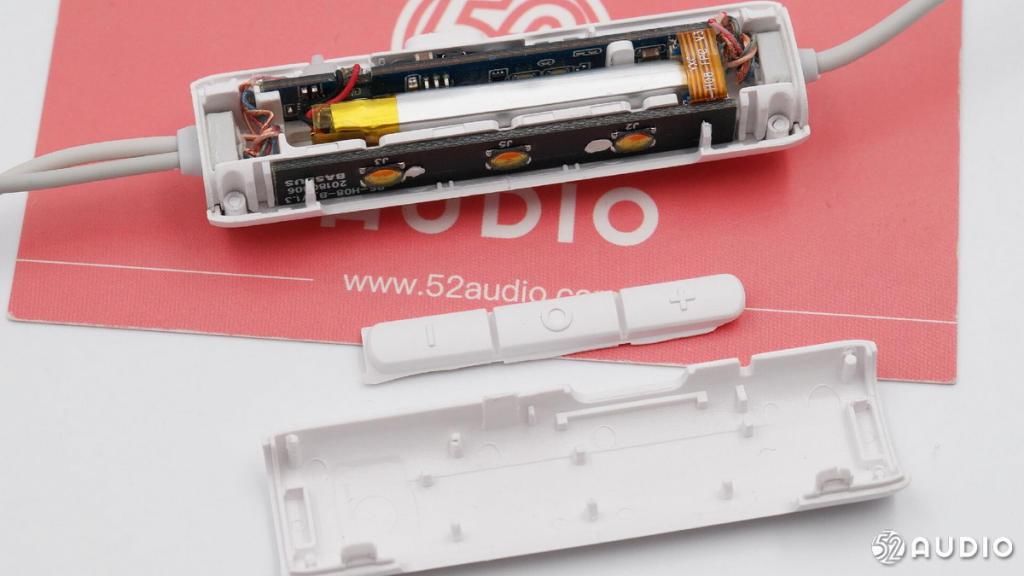

撬开线控部分的外壳，取下按键的保护罩，可以看到内部结构。
文章图片

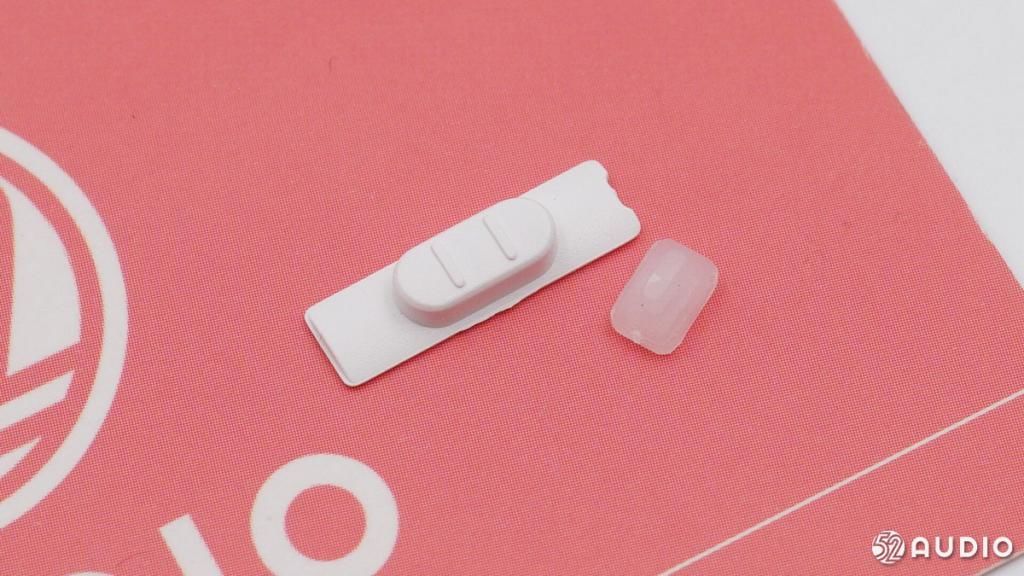

另一侧滑动开关的保护罩，指示灯的导光柱。
文章图片

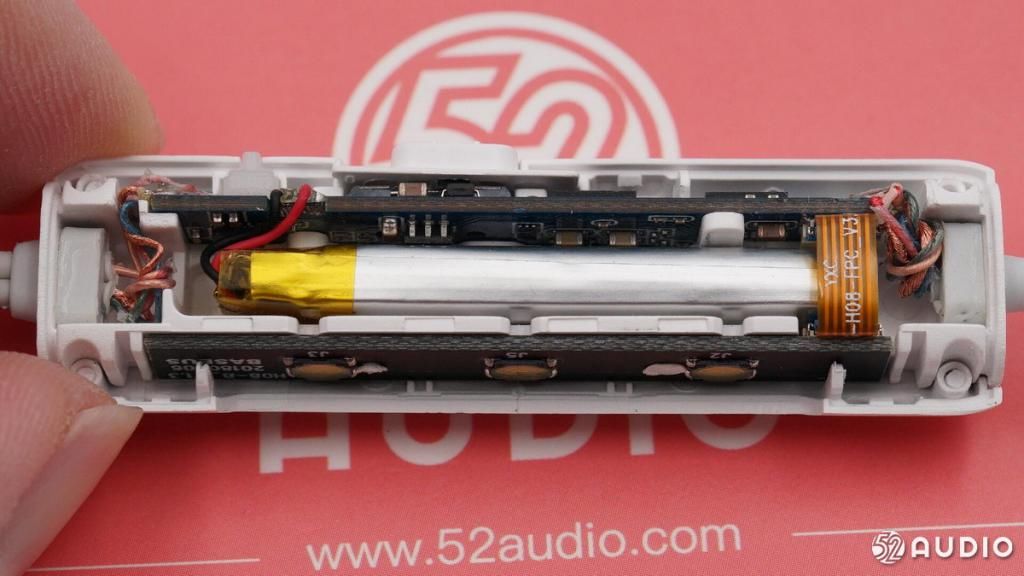

线控内有两块PCBA，中间夹着软包电池。
文章图片

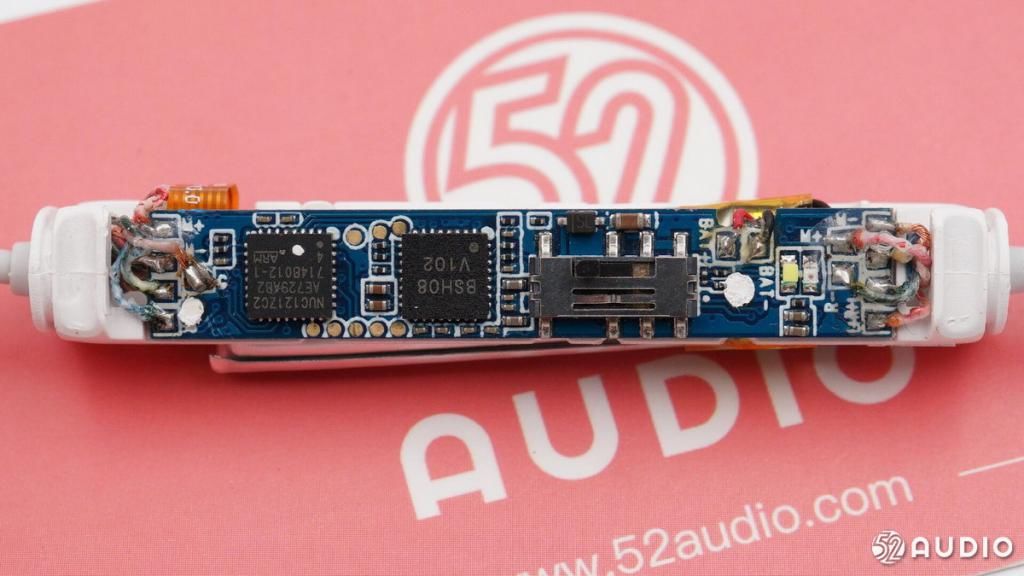

一侧的主板是解码电路。
文章图片

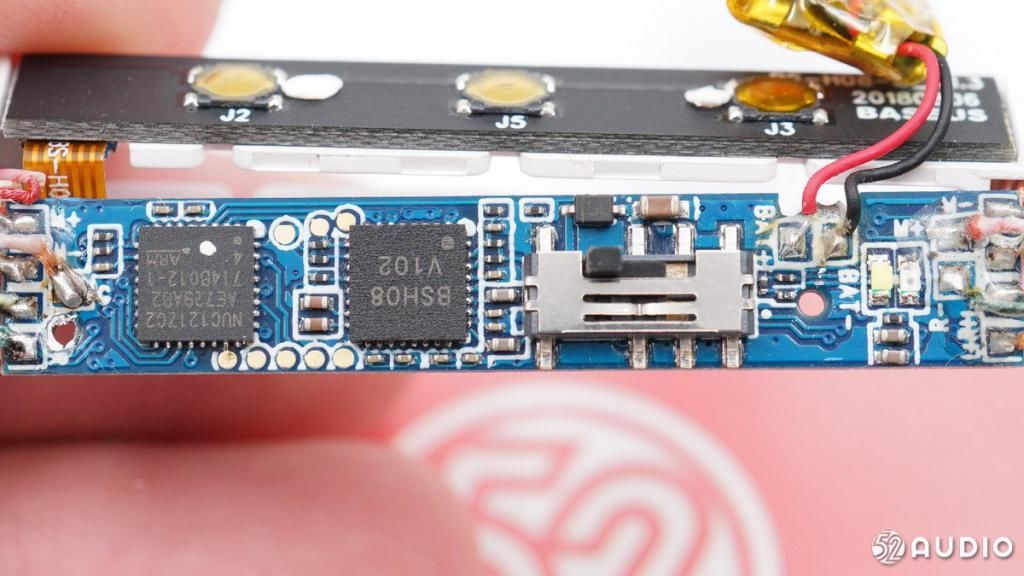

取出主PCBA，电池通过导线连接。
文章图片

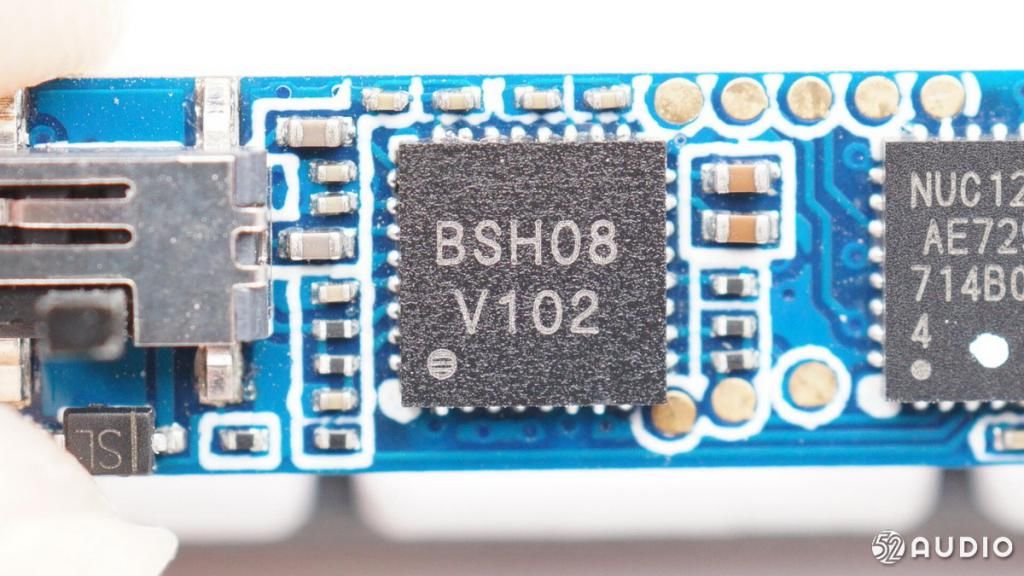

丝印 BSH08的定制DSP，对应耳机型号。
文章图片

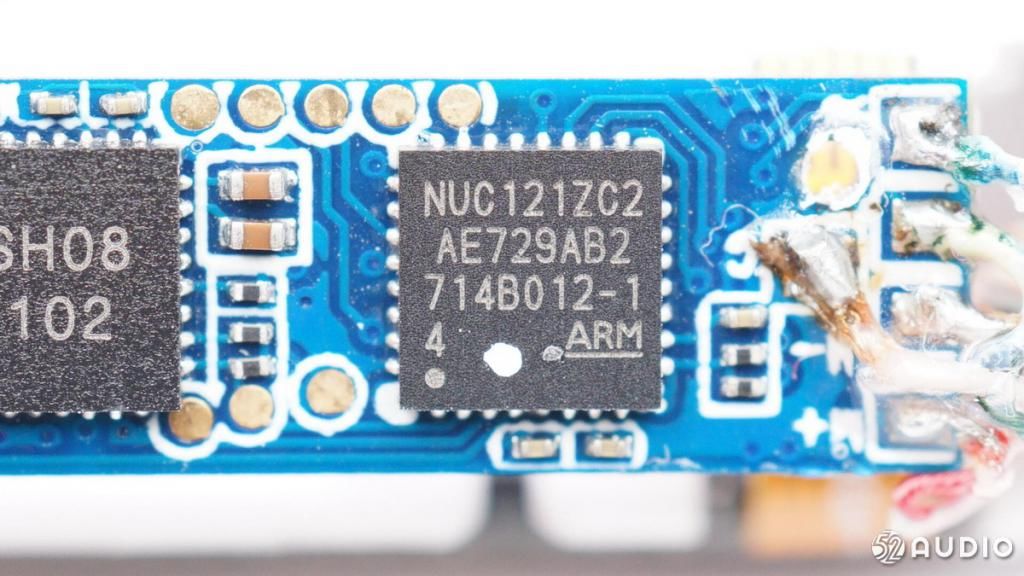

新塘 NUC121ZC2AE 单片机，用于整机控制。
文章图片

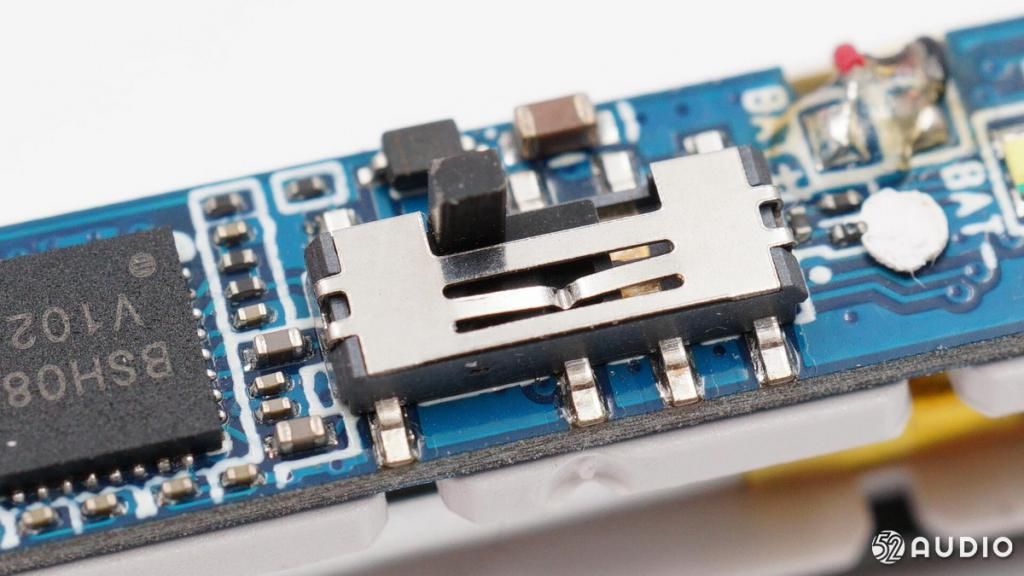

滑动开关特写。
文章图片

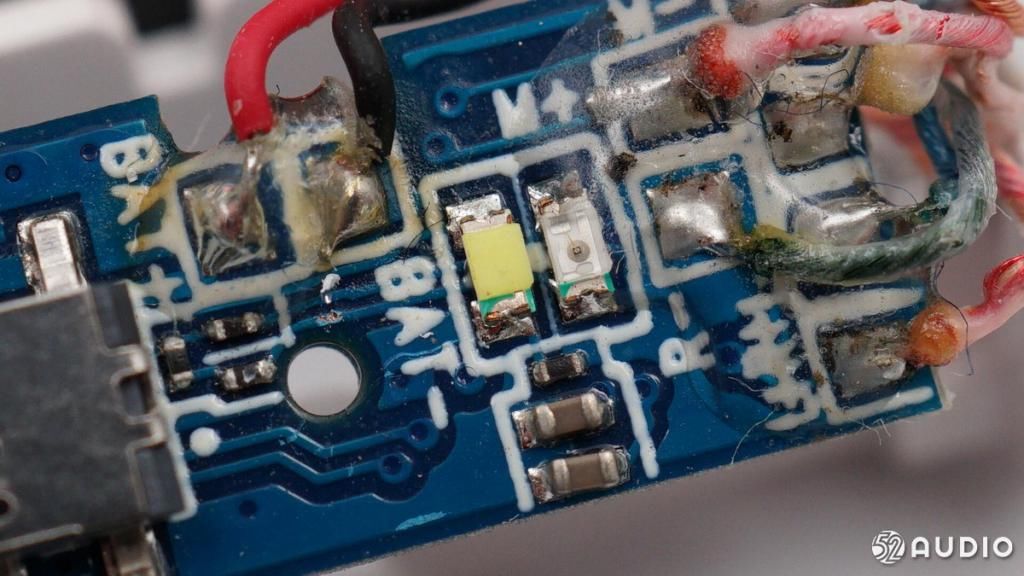

两个LED指示灯特写，焊盘打胶水固定。
文章图片

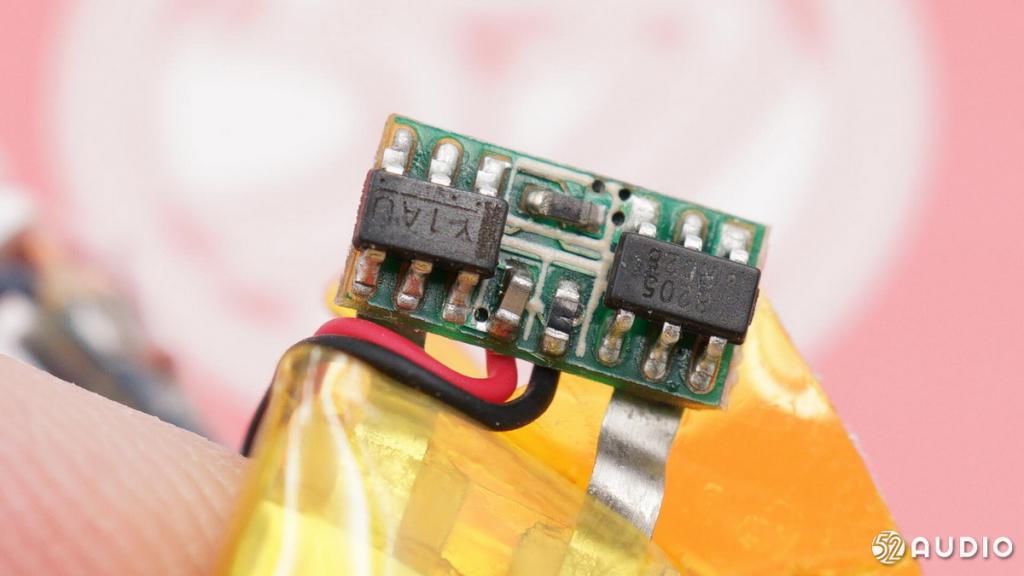

电池保护板特写。
文章图片
软包电池型号GRX481037 1810，额定电压3.7V，额定容量150mAh/0.555Wh。
文章图片

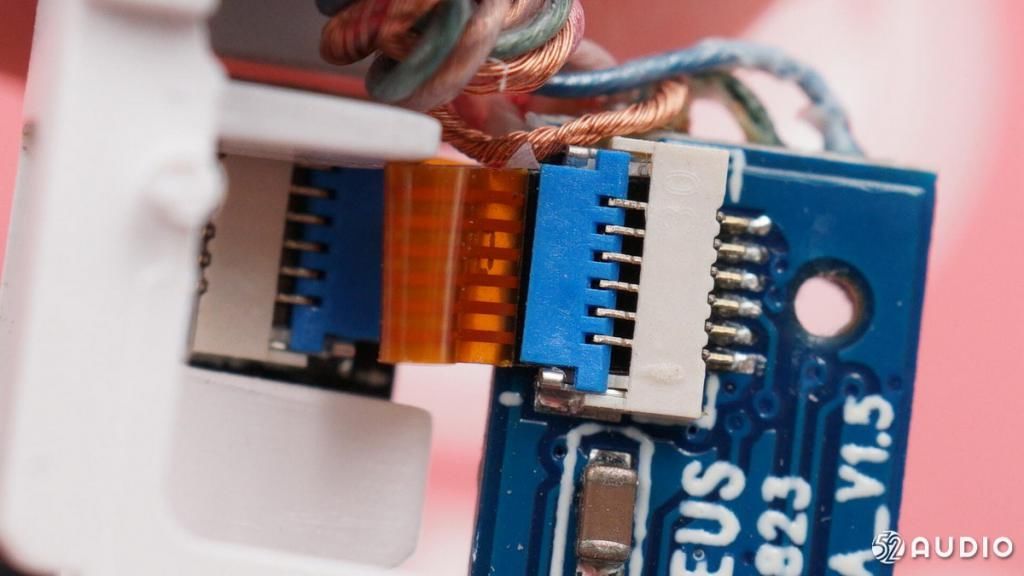

两块PCBA之间通过排线连接。
【 耳机|拆解报告：Baseus倍思GAMO H08 3.5mm接口有线耳机】
文章图片

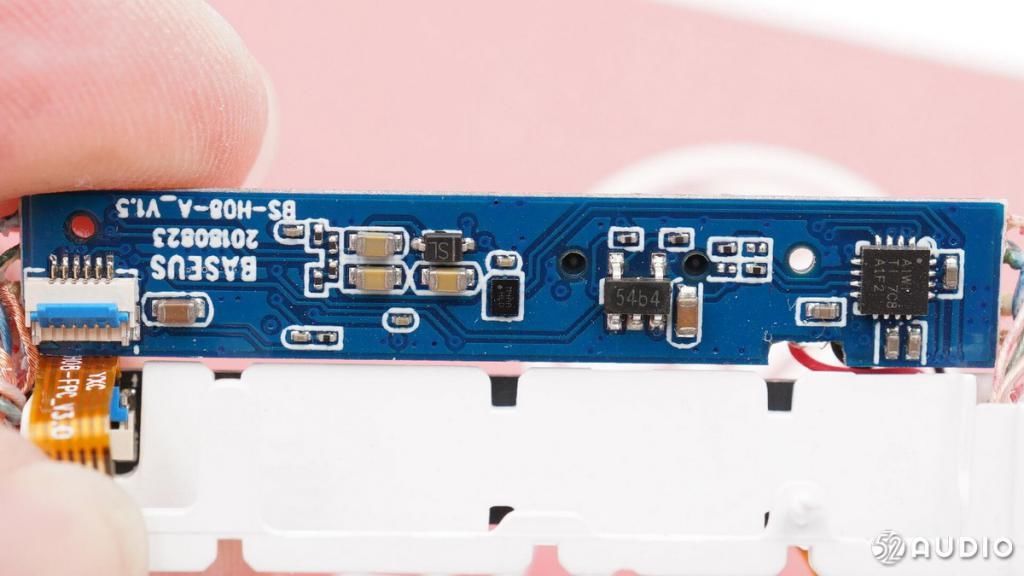

主PCBA内侧电路一览。
文章图片

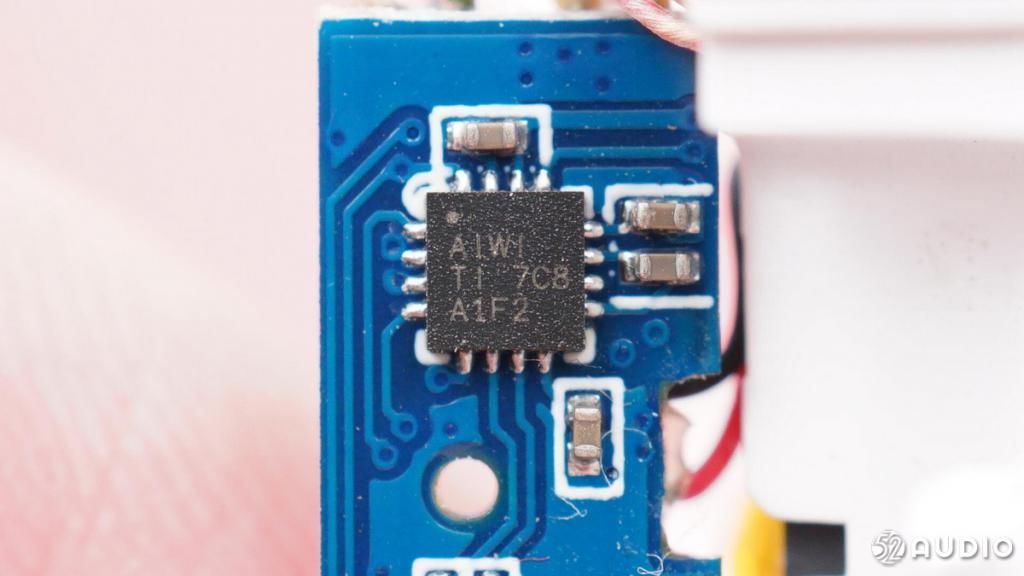

耳机内置TI德州仪器的TPA6132A2 耳机放大器，放大音频信号，送往分频器。
文章图片

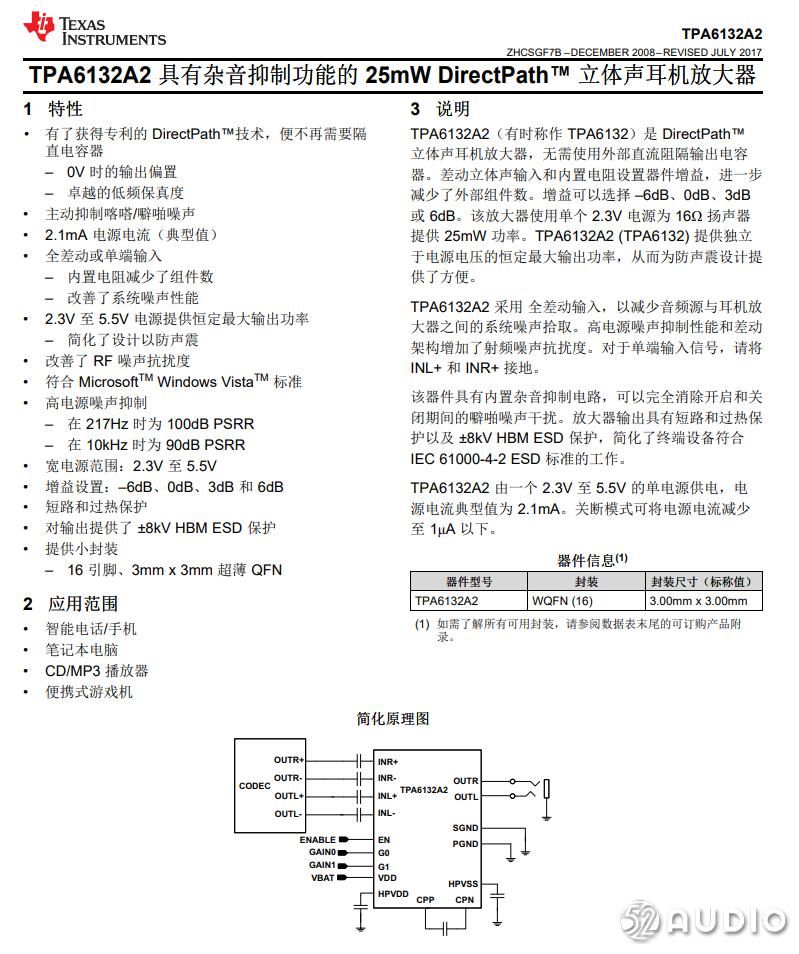

TI德州仪器TPA6132A2 详细资料。
文章图片

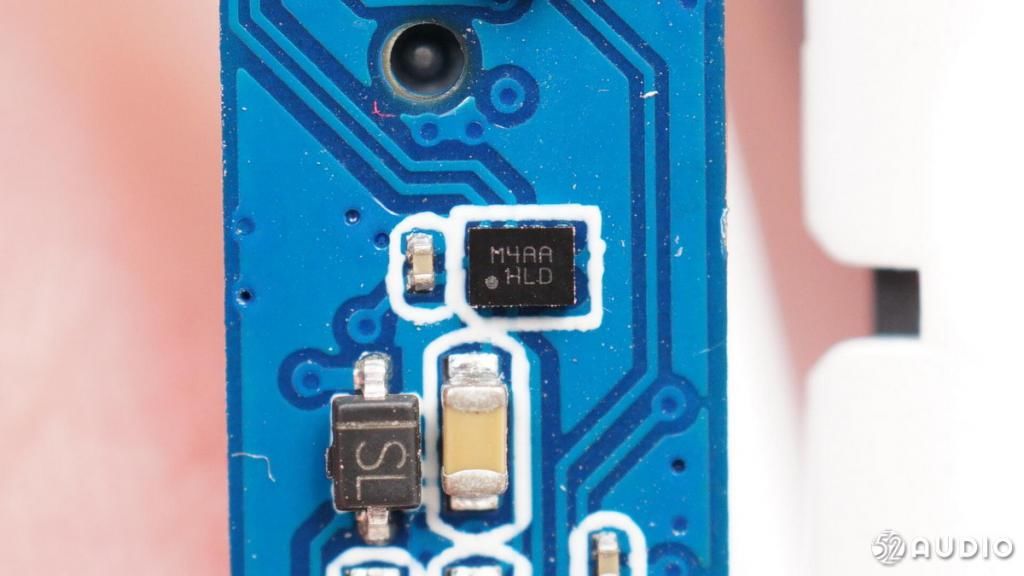

TI德州仪器TP4054 线性充电IC，用于为内置锂电池充电。
文章图片
一颗切换IC。
文章图片
另一侧的主板是按键电路。
文章图片

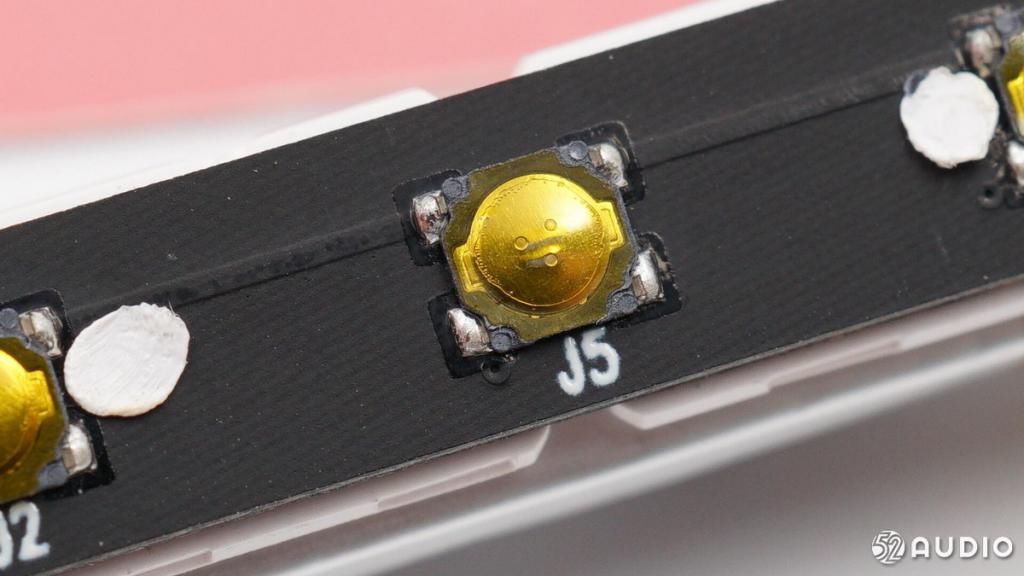

贴片按键特写。
文章图片

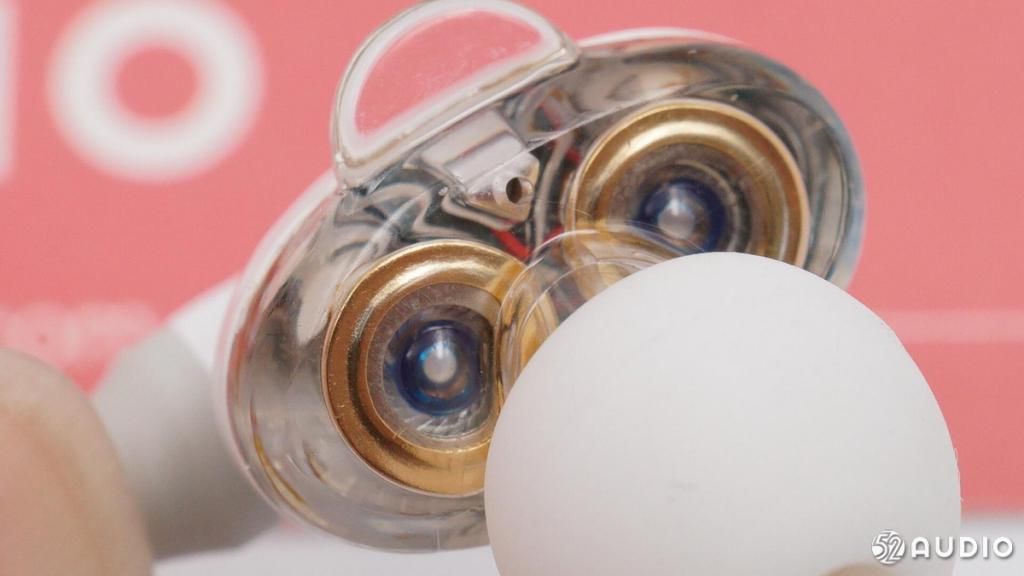

最后来拆解耳机部分，入耳式部分的壳体是透明的，可以看到里面两个动圈单元。
文章图片

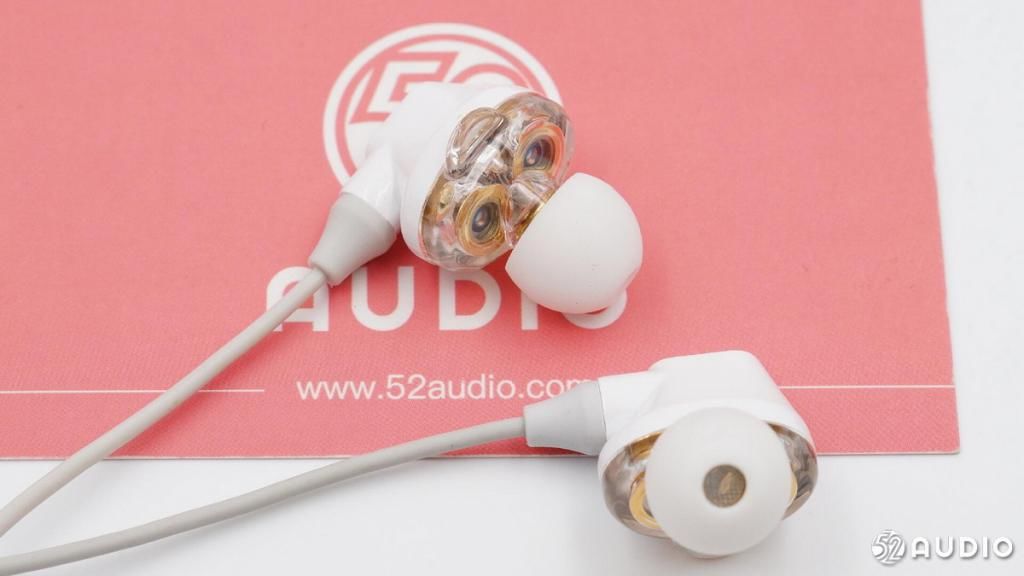

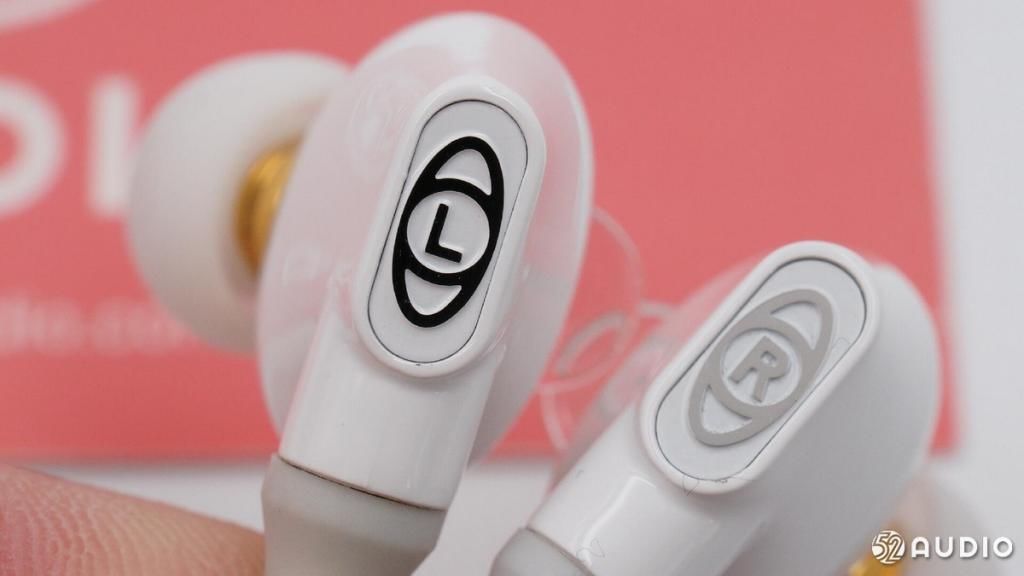

耳机的腔体为电镀镜面腔体，左右耳机用不同的颜色进行区分。
文章图片

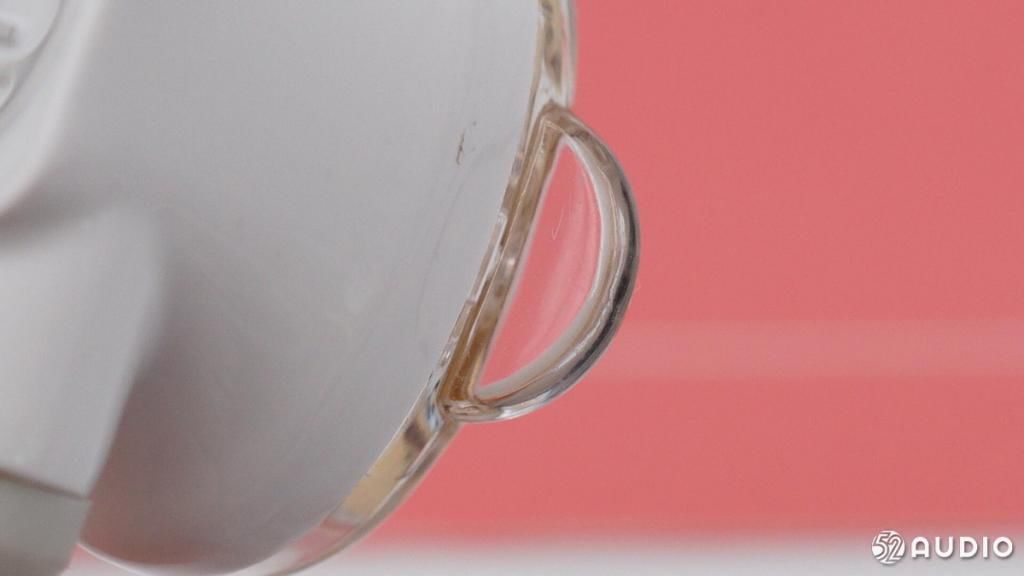

这里的凸出部分是用来固定耳翼的。
文章图片
泄压孔特写。
文章图片

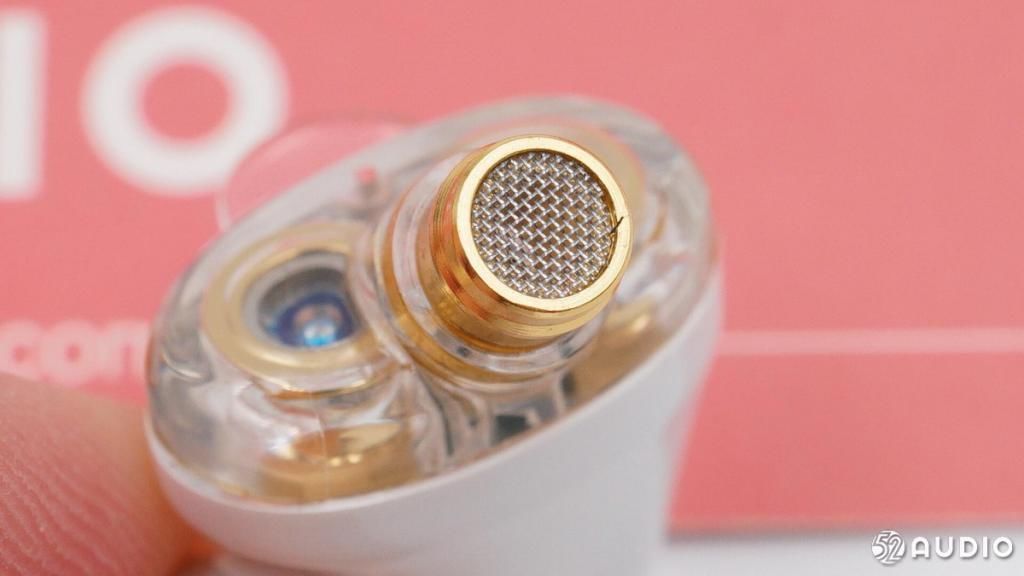

斜入耳式设计，提高佩戴的舒适性，出音孔内侧材质和扬声器单元外壳都是金色的，细节上的做工非常不错。
文章图片
沿合模线拆开耳机。
文章图片
内部导线打结固定。
文章图片

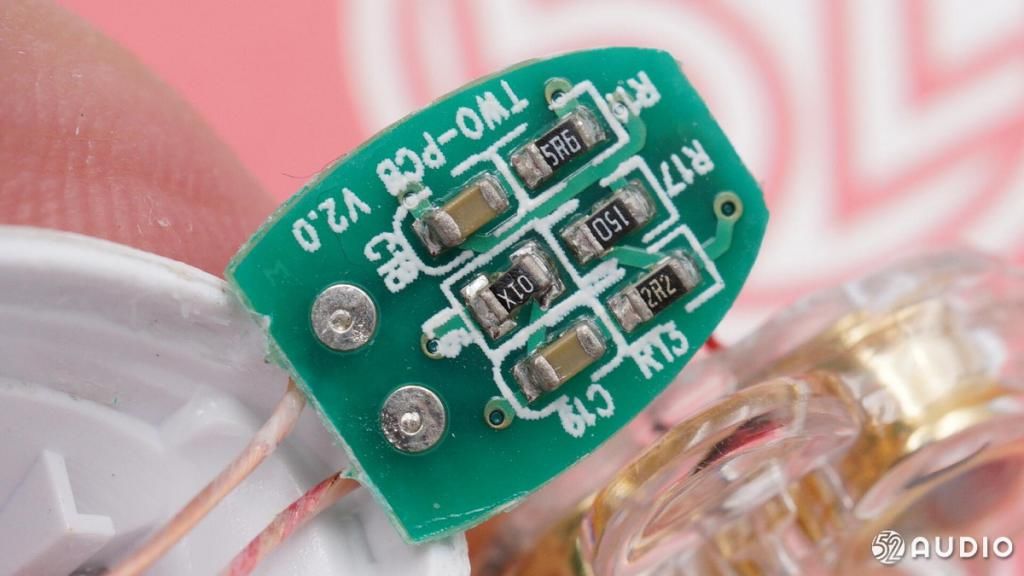

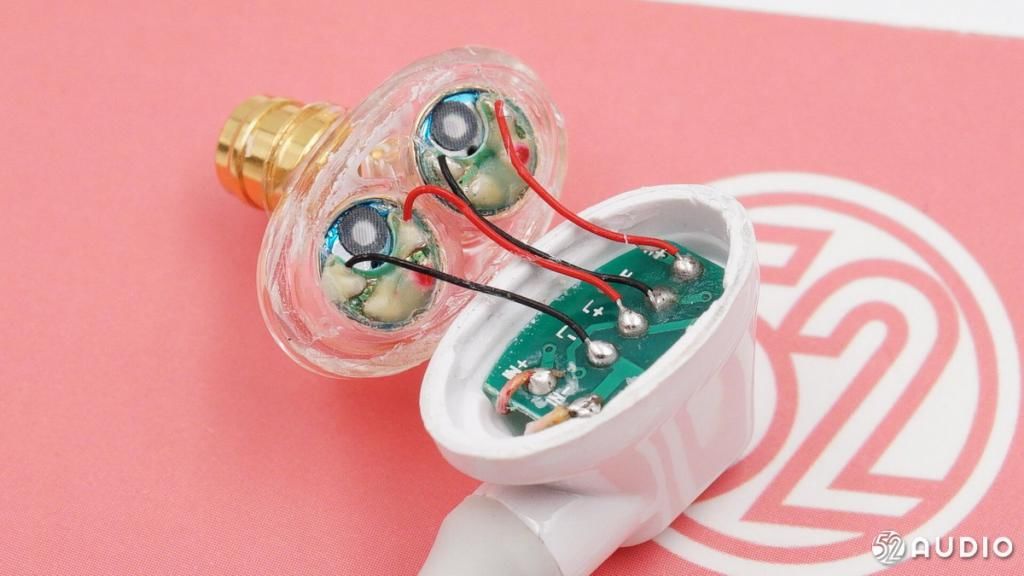

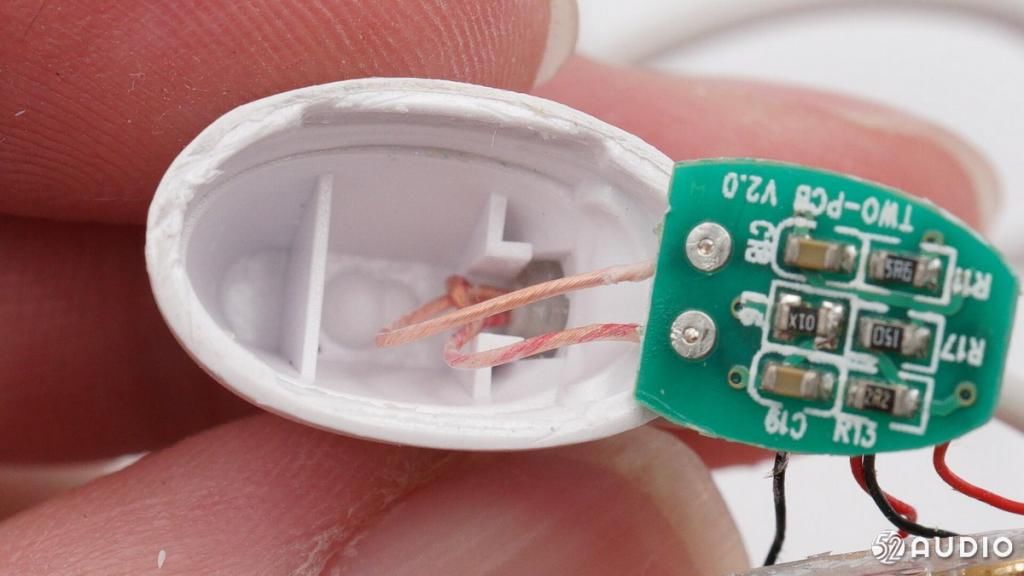

耳机内部是一块分频器小板，分别输出高音和低音。
文章图片
动圈单元特写。
文章图片

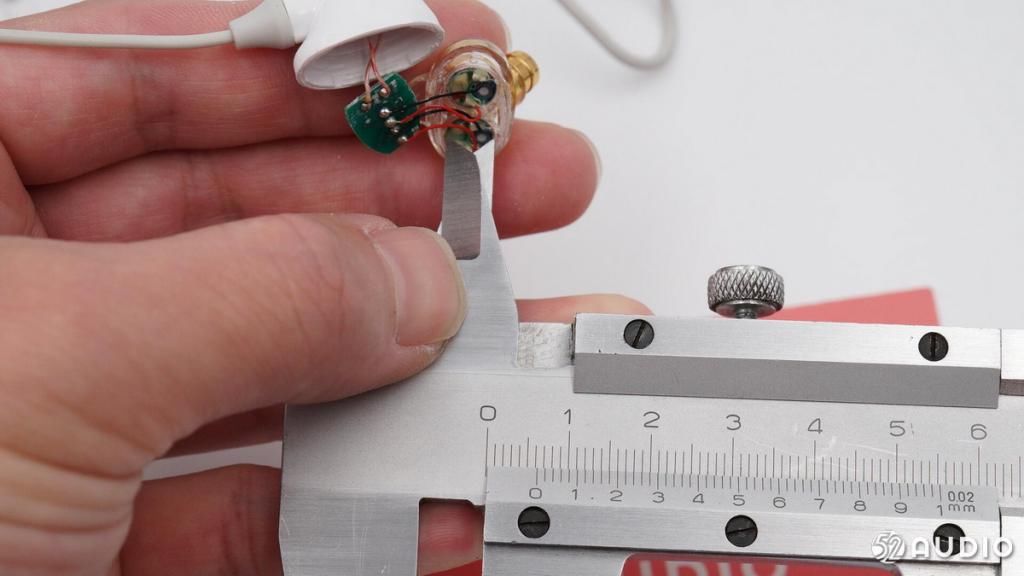

动圈单元尺寸6mm。
文章图片
拆解全家福。
我爱音频网总结
倍思GAMO H08 3.5mm接口有线耳机，在设计上有几处特别的地方，我们在拆解的时候也注意到了：
首先是耳机附赠了一个外置充电头为耳机电池充电，该充电头为USB-A to 3.5mm接口的，里面的电路上有切换MOS管为耳机供电。
倍思GAMO H08是一款有线耳机，内置电池是为音频解码也就是三种3D音效相关电路供电的，内置一颗定制的DSP芯片，并且采用TI德州仪器TPA6132A2进行耳机驱动；还有一颗TI的TP4054线性充电IC为内置锂电池充电，电池容量150mAh，官方宣传可使用1.5-2小时。
