闪充|OPPO充电“黑科技”上线，20分钟充满电，“旺旺仙贝”充电器有50W( 二 )

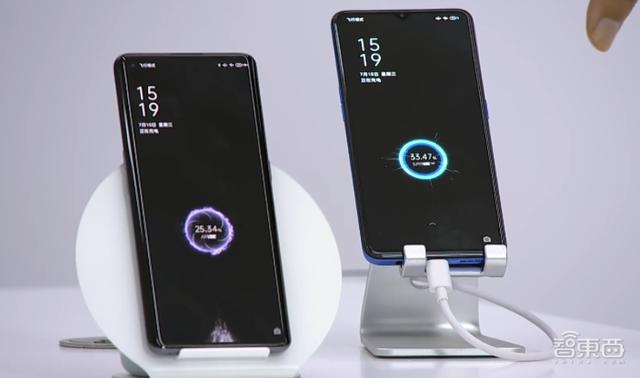

65W的有线和无线闪充进行充电对比
文章图片
尽管仍存在充电效率的差距 ， 但无线快充的效率已经在逐步逼近有线快充 ， 至少“无线充电慢”不再成为OPPO快充的困扰 。
为了实现更高的充电速度 ， 65W无线闪充采用了并联双线圈设计 ， 通过双发送（TX）控制模块、双发送（TX）线圈、双接收（RX）控制模块、双接收（TX）线圈这种双无线充电引擎架构 ， 提升无线充电功率 ， 据称发射接收效率可达88% 。 除双线圈外 ， OPPO也在同步验证65W单线圈方案 。

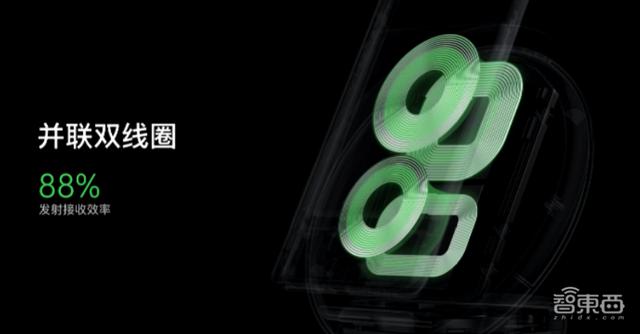

并联双线圈设计
文章图片
65W AirVOOC采用OPPO首创的隔离型电荷泵技术 ， 有效隔离高压 ， 同时65W AirVOOC概念底座引入了主动式半导体散热方案 ， 实现机身温度不超过40℃ 。

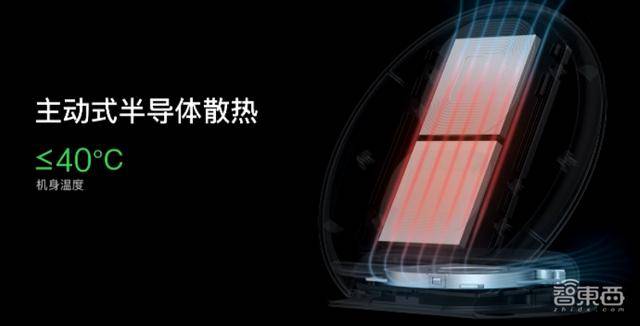

半导体散热方案
文章图片
三、50W超闪饼干充电器：10.5mm厚度易收纳 ， 支持手机、平板、电脑快充
【闪充|OPPO充电“黑科技”上线，20分钟充满电，“旺旺仙贝”充电器有50W】OPPO首次推出了一款体积超小的50W超闪饼干充电器 ， 其大小就像一块旺旺仙贝 ， 重量和一个鸡蛋的大小差不多 ， 厚度仅10.5mm ， 配合折叠插脚设计 ， 适合日常收纳携带 。
50W超闪饼干充电器体积小 ， 方便携带
文章图片
50W 超闪饼干充电器兼容 SuperVOOC和VOOC 闪充 ， 支持 27W PD 、18W QC和 50W PPS 等行业通用快充协议 ， 可为手机、平板电脑电脑等设备进行快充 。
高功率的适配器走向小型化必须突破传统方案 ， 而传统的充电器依靠内置的电解电容储能 ， 以实现稳定的功率输出 ， 但伴随功率提高 ， 电解电容体积需要相应增大 ， 加之普遍较厚的传统变压器 ， 造成传统方案下充电器的体积普遍较大 。

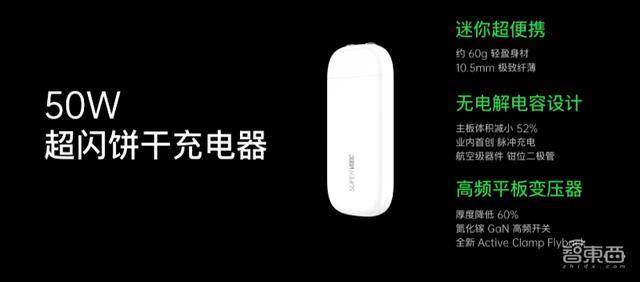

50W超闪饼干充电器
文章图片
针对电解电容体积的问题 ， OPPO革新了无电解电容设计的技术架构 ， 并且首次引入体积更小的航空级器件——钳位二极管 ， 吸收高达250KW的浪涌冲击 ， 让充电器安全的支持全电网电压 。

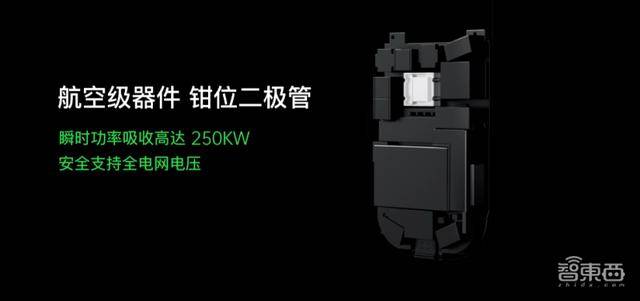

钳位二极管
文章图片
而在取消了电解电容之后 ， 充电器输入到手机的电流就是100Hz的脉冲直流电 ， 为此 ， 50W 超闪饼干充电器采用全新充电技术——脉冲充电 。 相比于传统的充电方式 ， 脉冲充电由于存在极短时的充电间隙 ， 电池的极化反应就会被消除 ， 电池的损耗更小、温度变化也更小 。

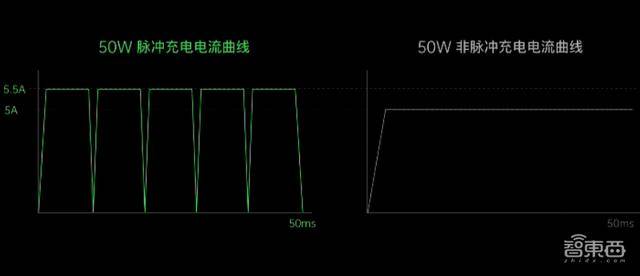

脉冲充电电流曲线
文章图片

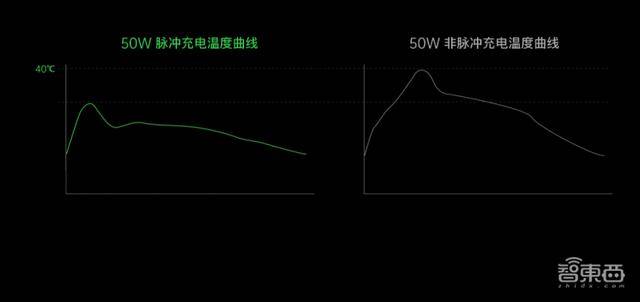

50W脉冲充电温度曲线
文章图片
而针对传统变压器体积较大的问题 ， 50W超闪饼干充电器从常规变压器升级到高频平板变压器 ， 纵向空间减小了50% 。

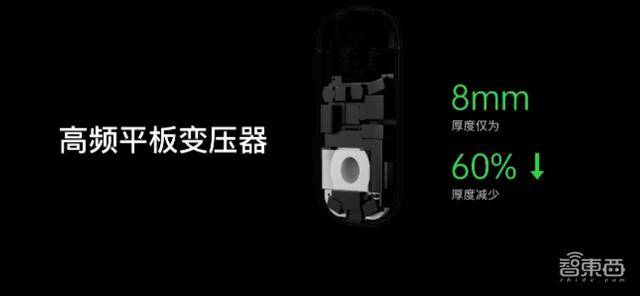

高频平板变压器
文章图片
OPPO还引入氮化镓高频开关 ， 使变压器单次储能需求变小 ， 进而减小变压器体积 。 OPPO实验室检验报告表明 ， 在满载测试中 ， OPPO自研的ACF（Active Clamp Flyback）控制架构实现零电压（ZVS）零电流（ZCS）开关 ， 开关损耗无限接近于0 。

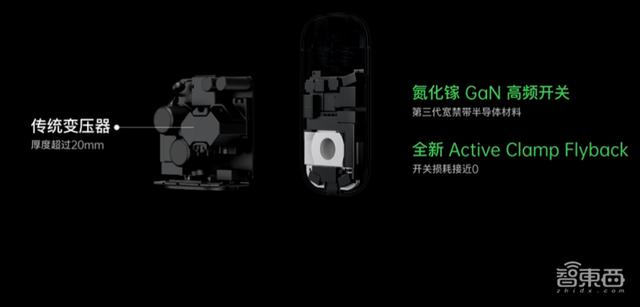

传统变压器和氮化镓高频开关对比
文章图片
四、110W超闪mini快充：功率密度3.08W/cm3
在在50W超闪饼干充电器基础上 ， 110W超闪mini充电器通过双级架构实现高效率电源转换和温升控制 ， 以叠层板堆叠和极致结构壳料设计 ， 将充电器的厚度控制在了12mm 。

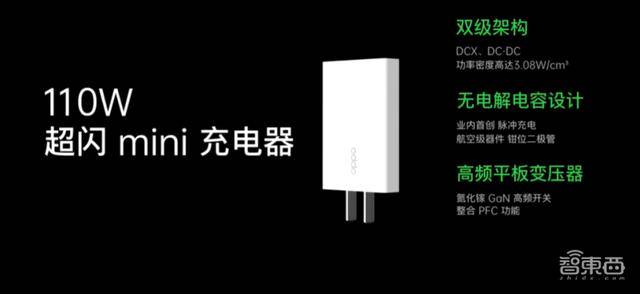

110W超闪mini快充
文章图片
这款充电器沿用了无电解的设计 ， 同样支持脉冲充电 ， 并且同样采用了氮化镓器件 。
110W超闪mini充电器除了全面兼容Super VOOC、VOOC ， 还支持110W PPS、65W PD、36W QC ， 涵盖了市面上主流笔记本电脑、平板电脑、手机的快充协议 。

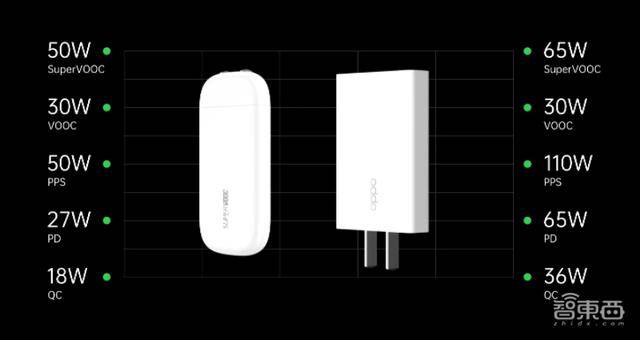

便携充电器支持协议
