检测|拆解报告：IKEA宜家LIVBOJ 5W无线充电器( 二 )
文章图片
MPP谐振电容 ， 规格为0.4μF 100V 。
文章图片

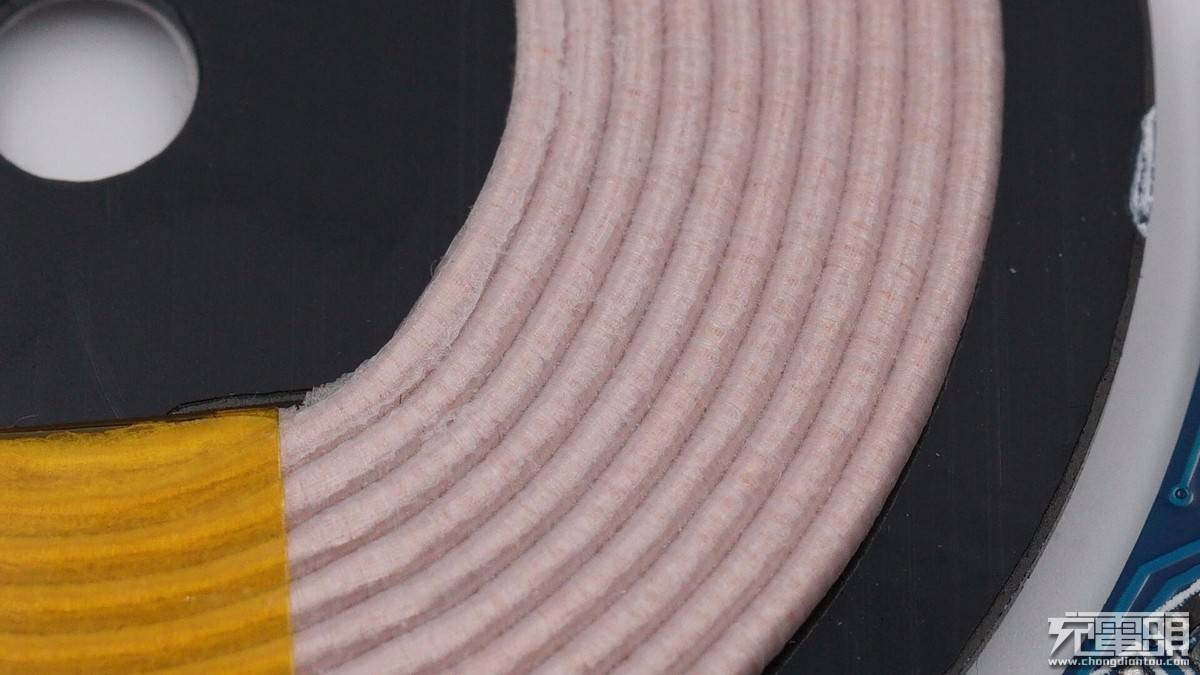

无线充电线圈特写 ， 绕制紧密 。
文章图片

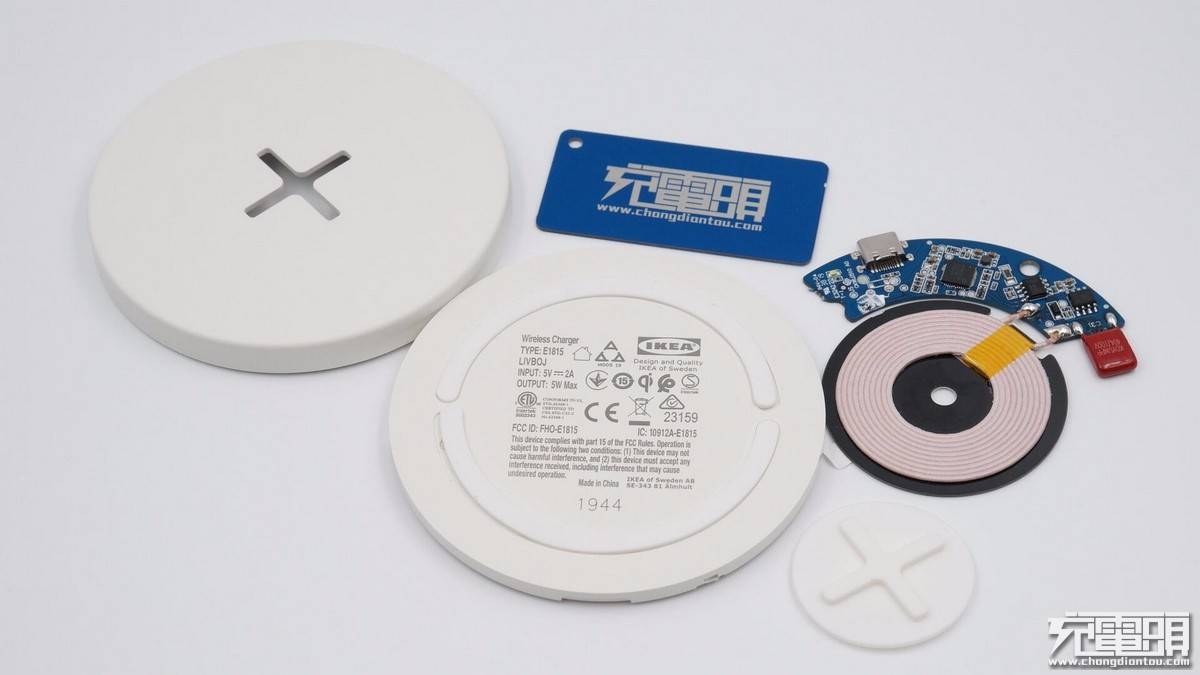

全部拆解完毕 ， 来张全家福 。
充电头网拆解总结
充电头网通过拆解发现 ， 产品内部采用适配器直接为线圈供电以及易冲EC8010无线充主控芯片控制威兆MOS进行输出 ， 5W无线充电路结构相对简单 ， 电路板布局一目了然 。 此外机身壳正背面均有胶垫进行支撑防滑 ， 内部设有弧状固定板用来固定PCB板和线圈 ， 电路板上设有LED指示灯反馈充电情况 ， USB-C母座沉板过孔焊接 。
