检测|拆解报告：IKEA宜家LIVBOJ 5W无线充电器
_原题为 拆解报告：IKEA宜家LIVBOJ 5W无线充电器
【检测|拆解报告：IKEA宜家LIVBOJ 5W无线充电器】最近充电头网拿到了IKEA宜家一款LIVBOJ品牌无线充电器 ， 机身为圆盘设计 ， 扁平轻便 ， 支持5V2A输入以及最大5W无线充输出 ， 并且还通过了Qi、CE和CP认证 。 下面我们就对这款产品进行拆解 ， 看看其内部做工用料如何 。
一、宜家5W无线充电器外观
文章图片
产品采用白色外包装盒 ， 正面印有LIVBOJ品牌、无线充电器简图以及qi等标识 。
文章图片
盒子背面标注产品的参数信息 。
文章图片

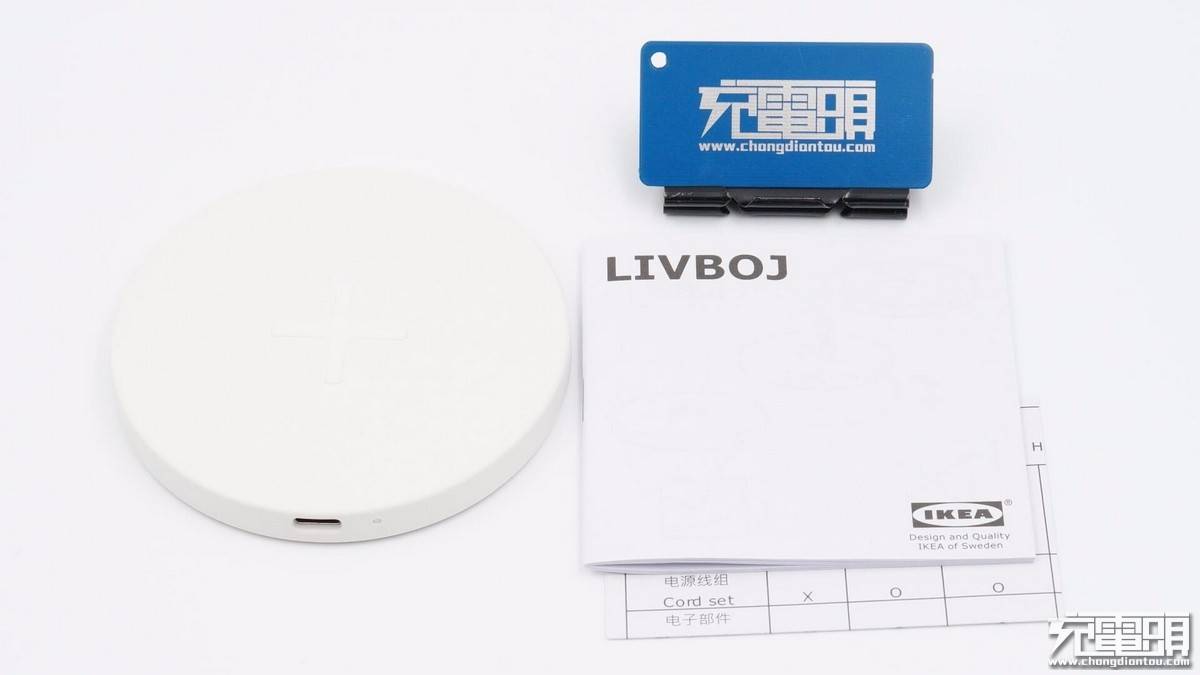

包装内全部东西一览 。
文章图片
宜家这款5W无线充电器采用圆盘扁平造型设计 ， 机身通体白色表面磨砂 ， 顶面中心有“十”字胶垫 ， 用来支撑固定手机 。
文章图片

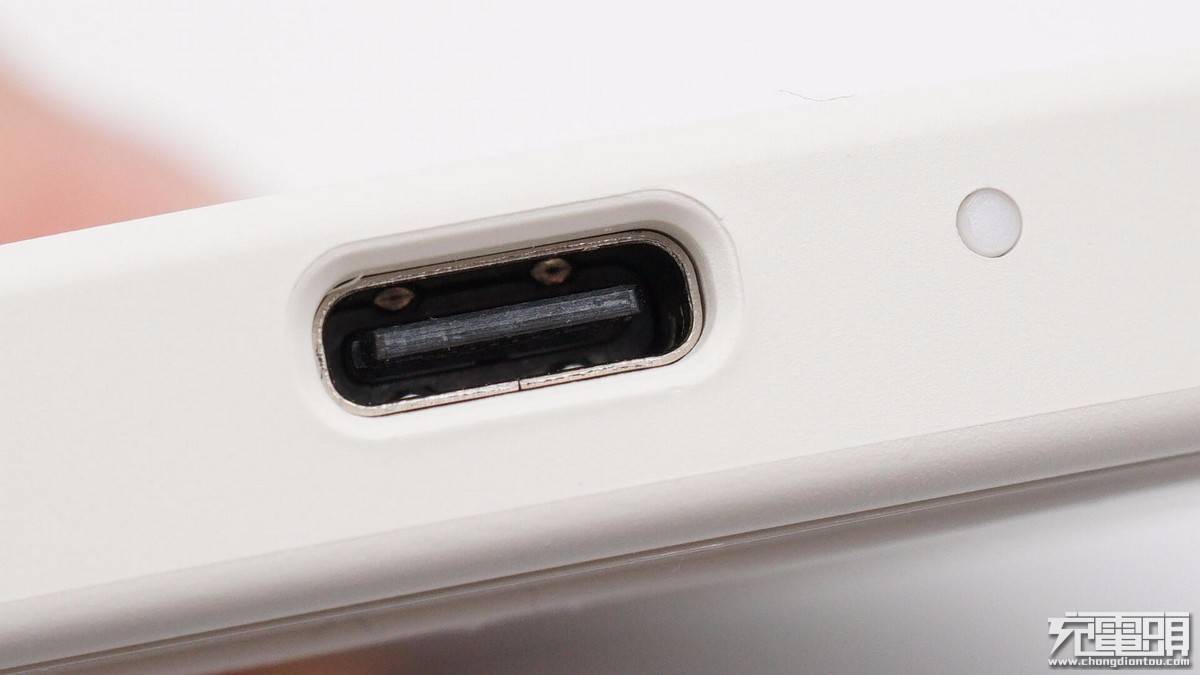

侧面配有USB-C输入接口和一颗LED指示灯 。
文章图片

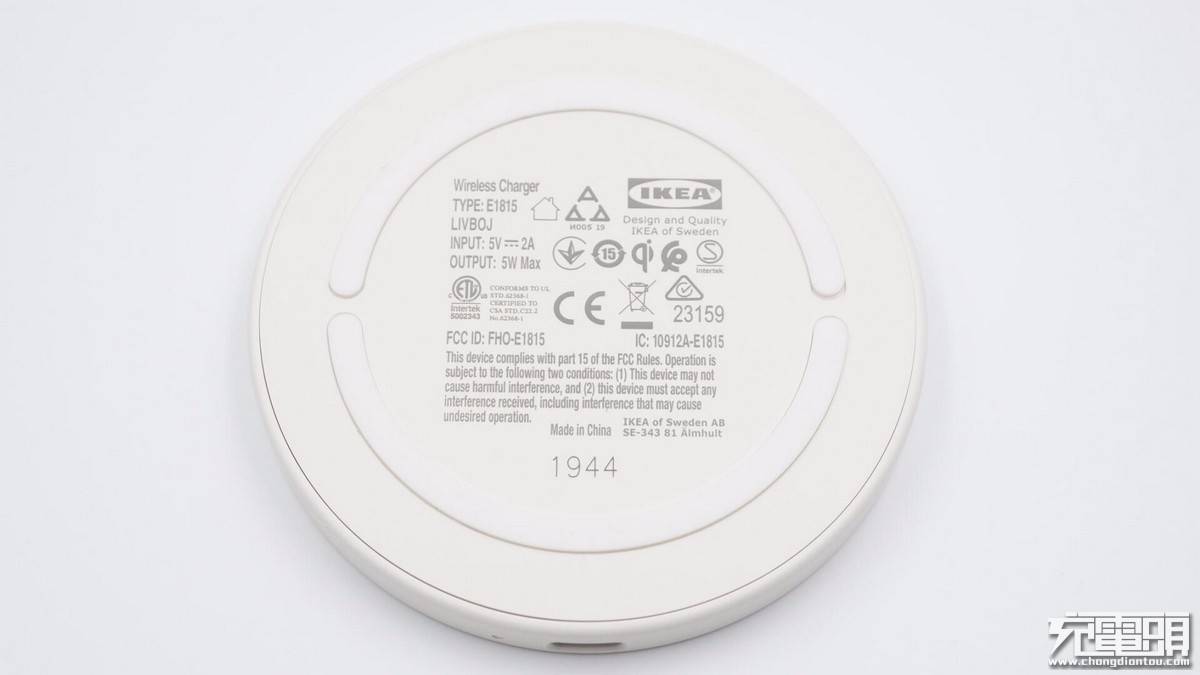

机身底部贴于两条弧形白色胶垫防滑 ， 中心标注产品的参数信息 ， TYPE：E1815；输入5V2A；输出5W Max；产品已经通过了Qi、CE和CP认证 。
文章图片
使用ChargerLAB POWER-Z KM001C检测发现 ， 宜家这款无线充给手机进行充电时 ， 充电电压5.2V ， 电流0.92A ， 无线充输出功率为4.8W 。
二、宜家5W无线充电器拆解
文章图片

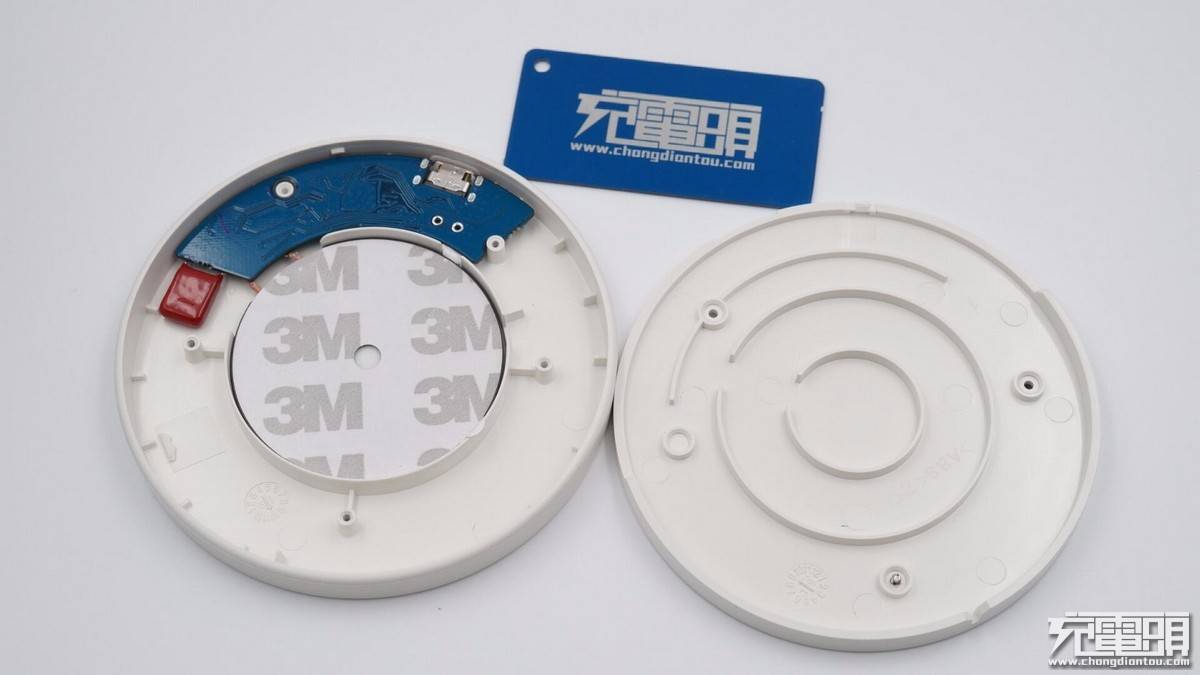

将机身底部外壳拆开 ， 机身壳采用三颗螺丝进行封装 。
文章图片
电路板以及无线充电线圈采用圆形固定板和固定柱进行卡位固定 ， 无线充电线圈背面贴有3M贴纸 。
文章图片

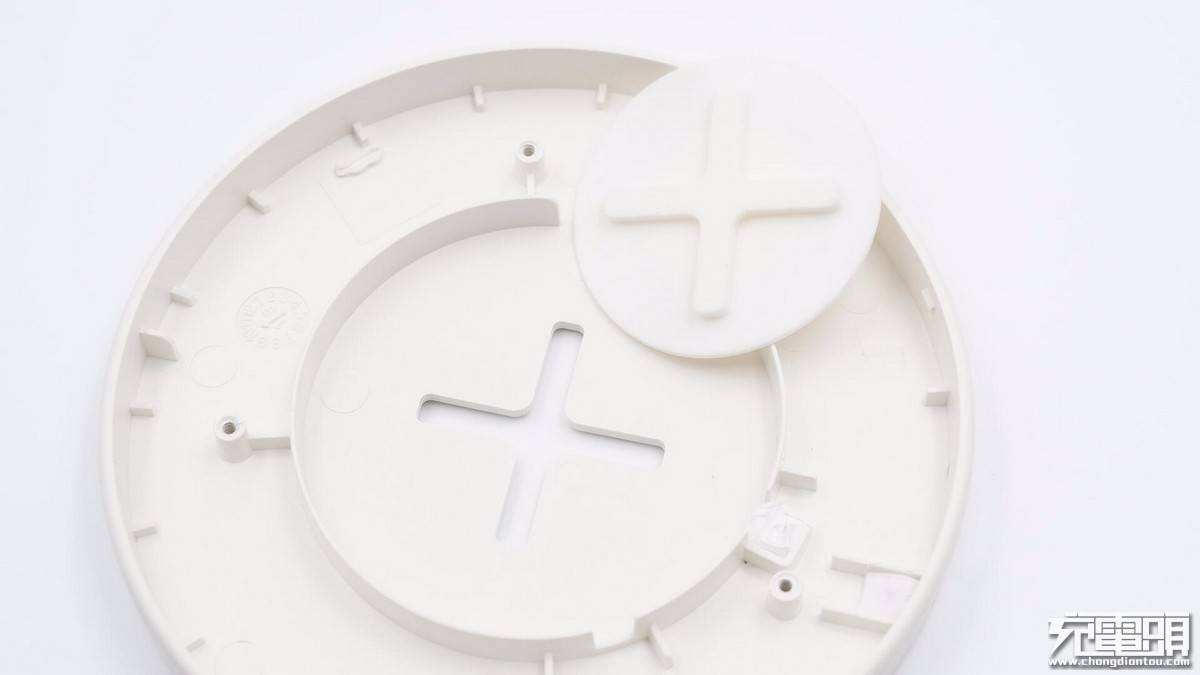

将电路板和无线充电线圈取出 ， 顶部外壳镂空有“十”字槽用来放置胶垫 。
文章图片

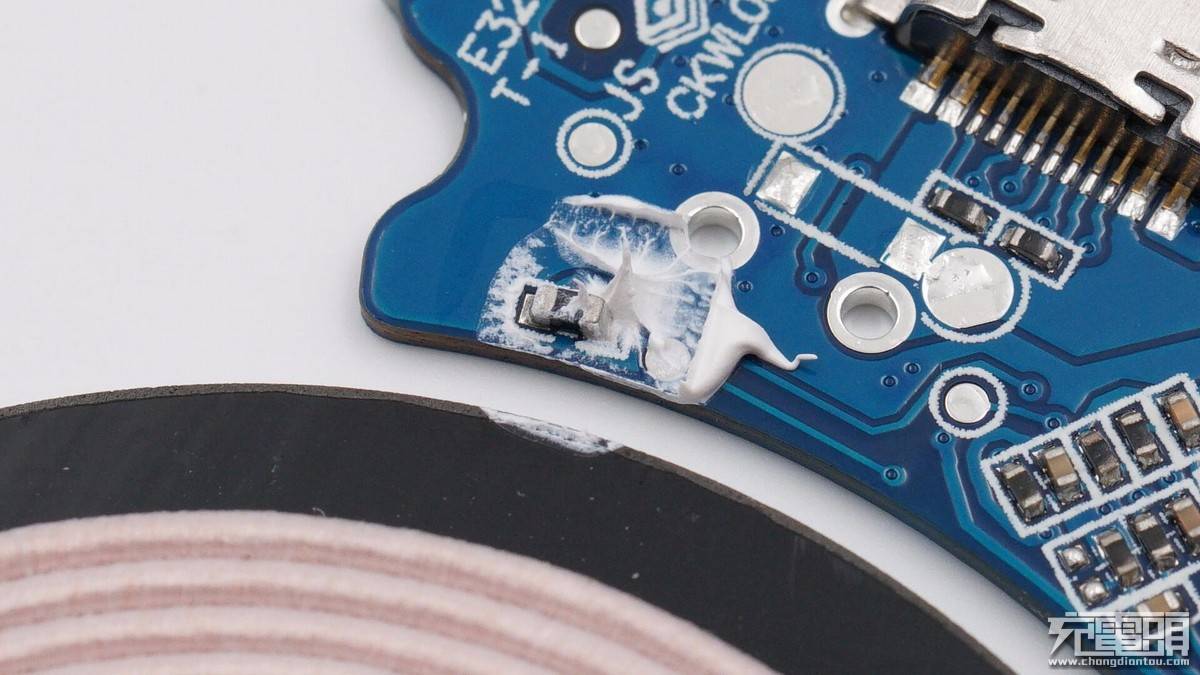

此处为一颗NTC热敏检测电阻 ， 打胶是为了增加温度检测的灵敏度 。
文章图片

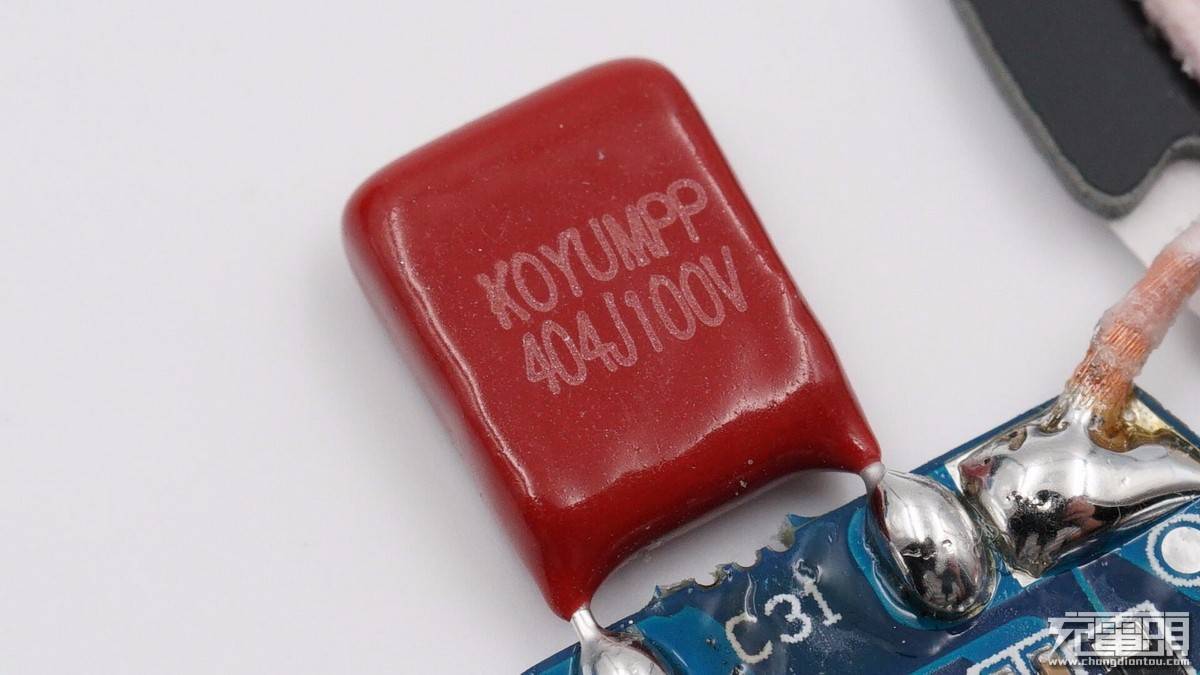

PCB板加无线充电线圈正面一览 ， 产品采用典型的适配器直接为无线充电主控芯片以及线圈供电 ， 主控芯片控制功率管输出电路设计 ， 结构简单明了 。
文章图片

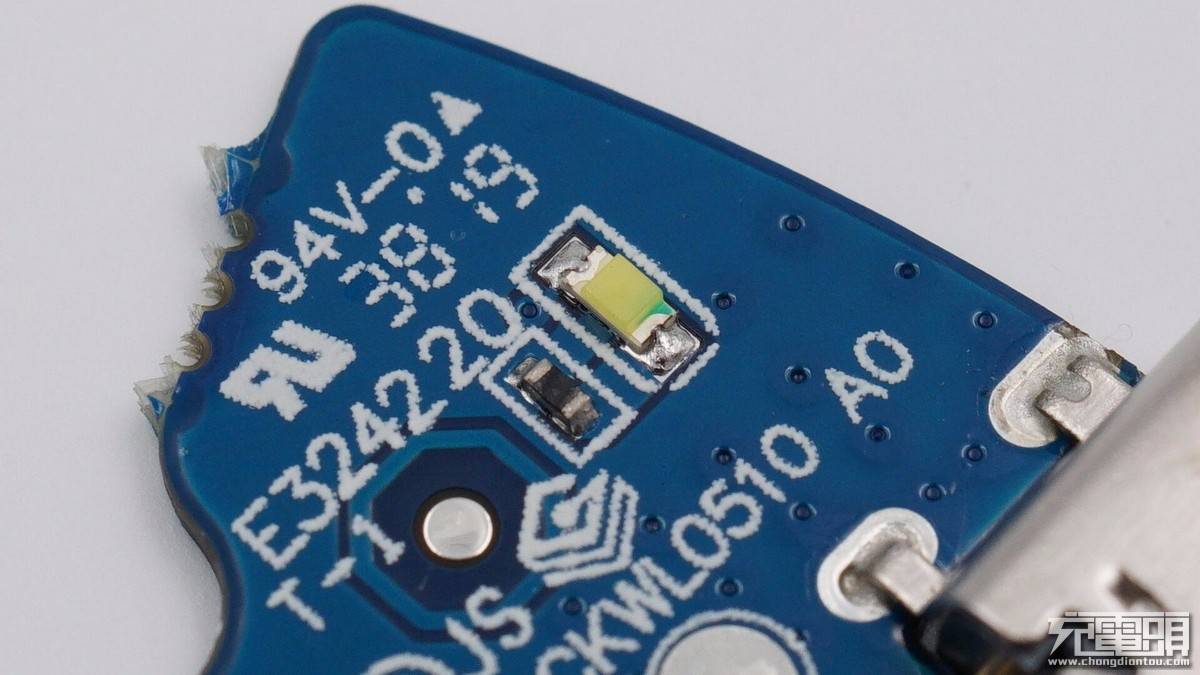

USB-C接口旁的LED指示灯 。
文章图片

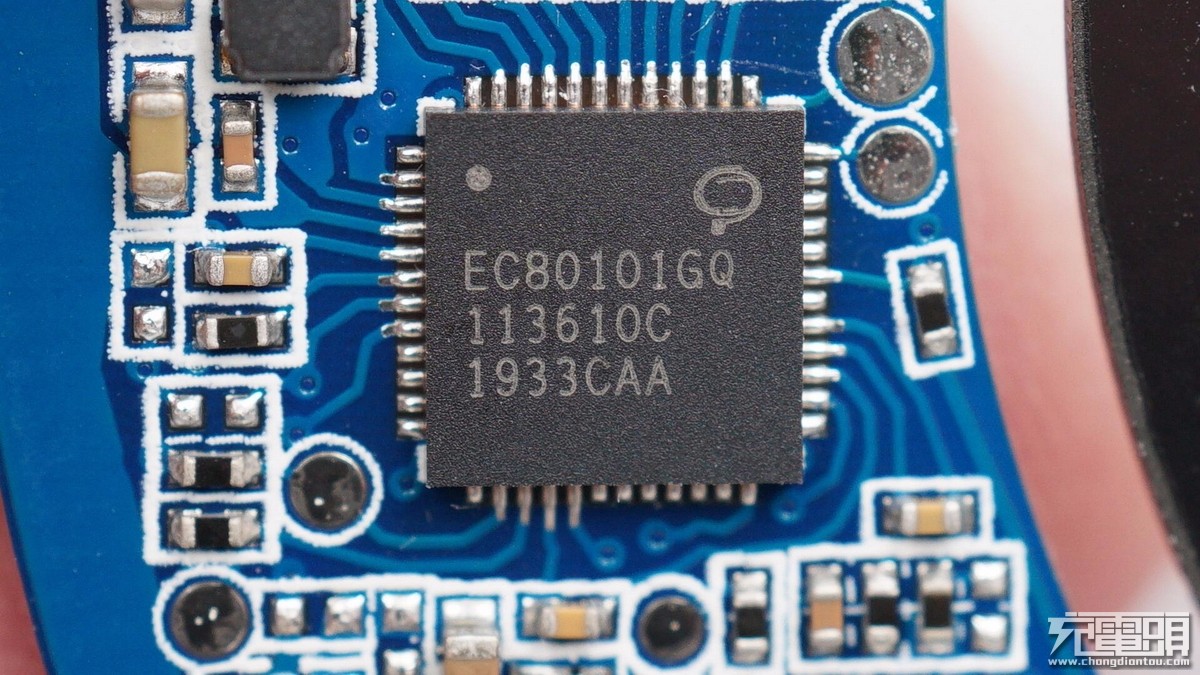

易冲半导体EC8010是一款高效、符合Qi标准的磁感应无线电力发射器IC ， 适用于高达5W的应用 。 片上系统集成了功率控制器、微控制器、稳压器、异物检测（FOD）、全桥驱动器和片上电压和电流解调 ， EC8010集成了一个全桥驱动器 ， 内置过流和过温保护 。
特征方面 ， EC8010采用无铅小尺寸QFN 6mmx6mm ， 48引脚封装 ， 具有最低BOM成本的单线圈和多线圈 ， 拥有单线圈的最小外部元件 ， 最大输出功率5W ， 具备低功耗模式 ， 支持过流保护、过温保护 。 详细规格参数方面 ， EC8010支持Qi-BPP ， 最大输出功率5W ， 采用变频电路架构 ， 充电高度3-8mm ， 线圈类型A11a ， 具备过流/过压保护、异物检测 ， 通过了CE/FCC/Qi-BPP认证 。
文章图片

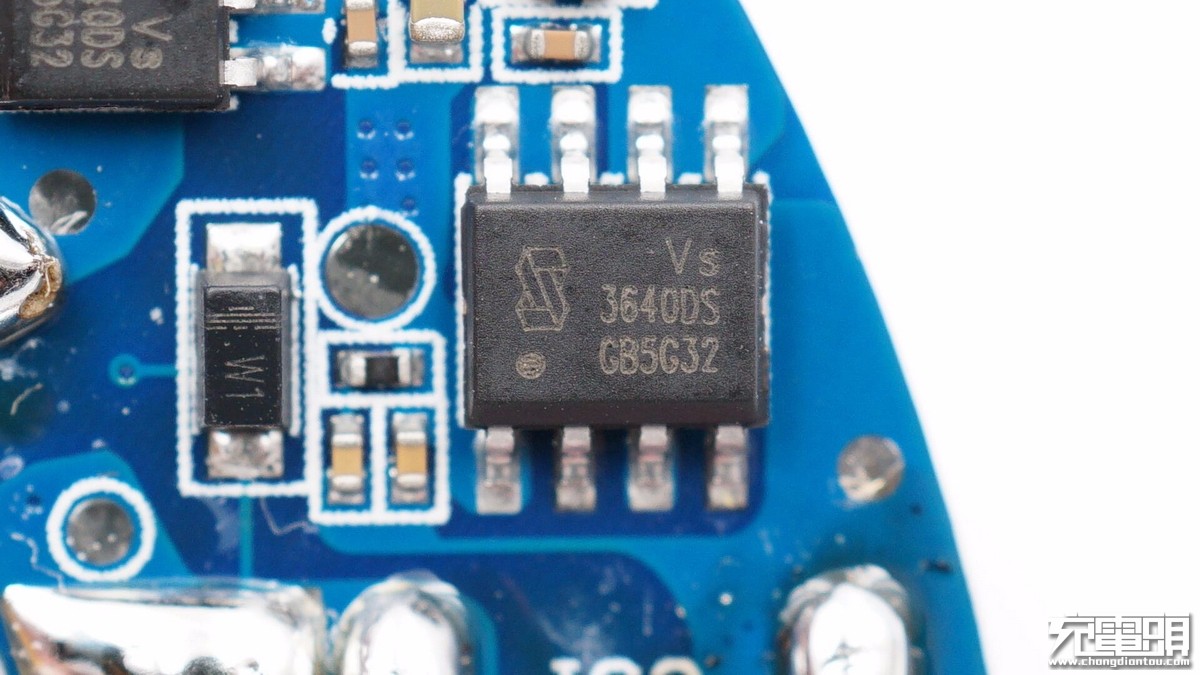

威兆 VS3640DS 双NMOS管 ， 一共两颗组成H桥驱动线圈 ， 5V逻辑电平控制 ， 耐压30V ， 导阻16mΩ 。
文章图片

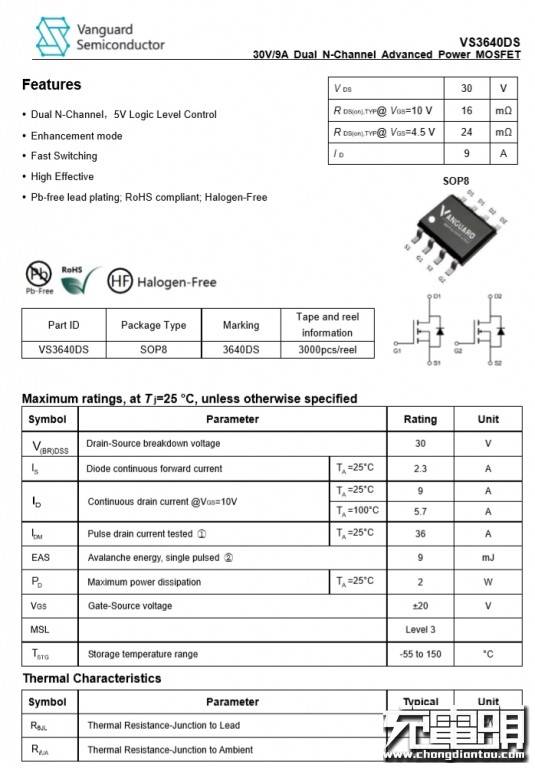

威兆 VS3640DS 详细资料 。
