功放|CS83702 单节锂电3.7V内置升压18W/2欧单声道音频功放IC解决方案( 二 )

2026-01-13

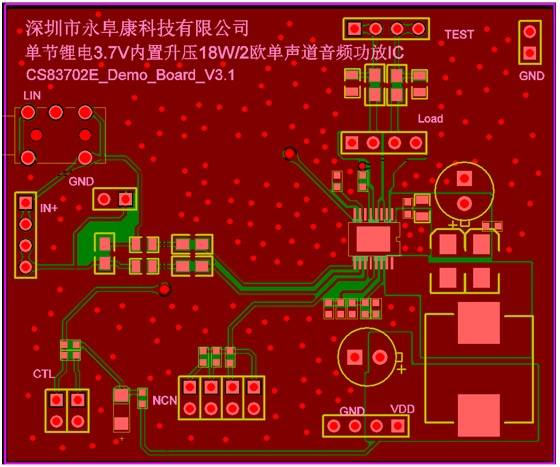

3. CS83702DEMO板PCB顶层设计图

文章图片

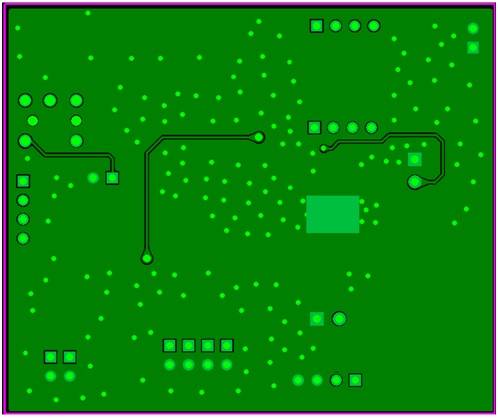

4. CS83702 DEMO板PCB底层设计图

文章图片

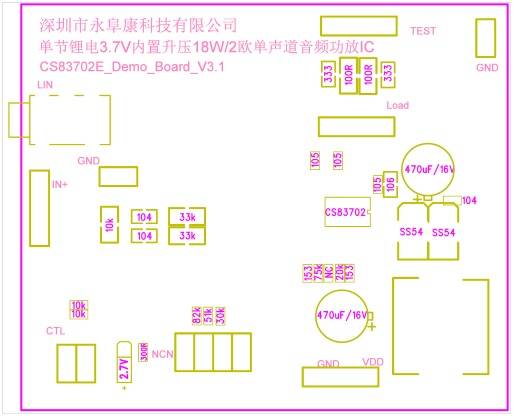

5. CS83702 DEMO板贴片图

文章图片

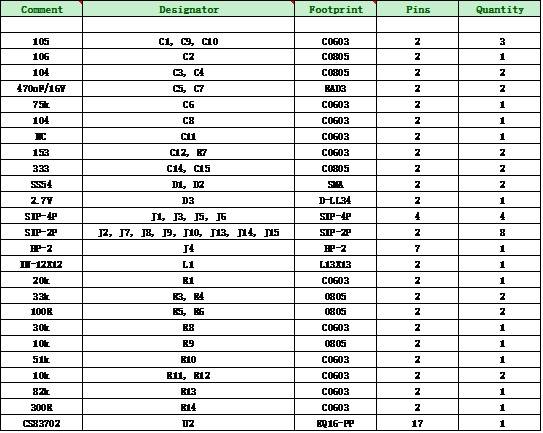

6. CS83702 DEMO板物料清单

文章图片

7. CS83702 DEMO板实物图

文章图片
