拆解|拆解报告：1MORE 高清降噪圈铁蓝牙耳机 PRO 版( 二 )
文章图片
耳机顶部腔体上有一个长条形的泄压孔。
文章图片

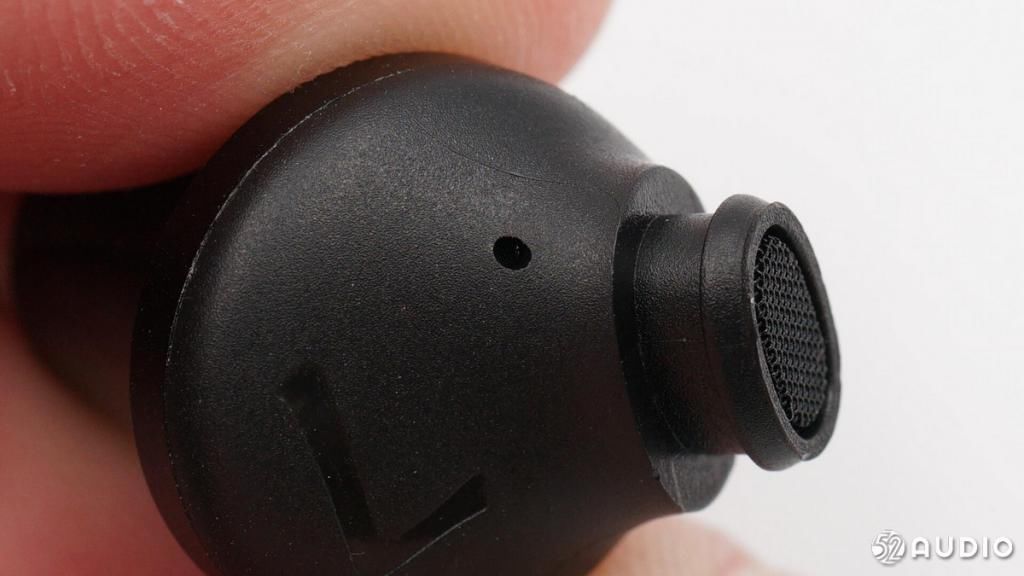

耳机正面有较大的L/左标识，以及用于侦测耳内噪声的后馈麦克风开孔。
文章图片

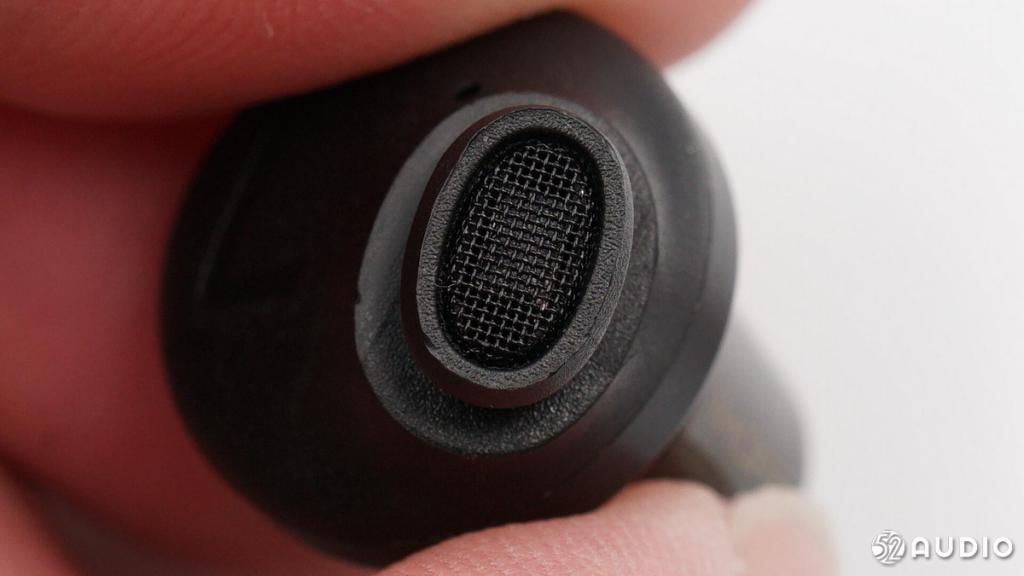

耳机出音嘴特写，上面有黑色的防尘网覆盖。
文章图片

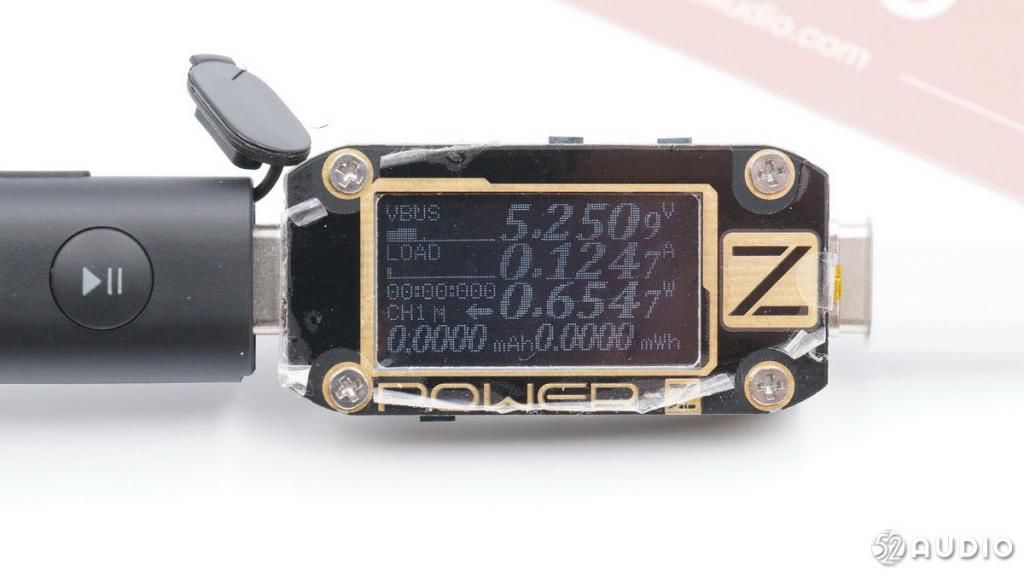

我爱音频网采用ChargerLAB POWER-Z KM001C 对1MORE 高清降噪圈铁蓝牙耳机 PRO 版进行有线充电测试，功率约为0.65W。
二、1MORE 高清降噪圈铁蓝牙耳机 PRO 版拆解
经过刚刚的开箱，我们已经对1MORE 高清降噪圈铁蓝牙耳机 PRO 版的产品外观有了第一印象了解，下面我们将进入拆解环节~
文章图片
从耳机的结构处撬开耳机腔体。
文章图片

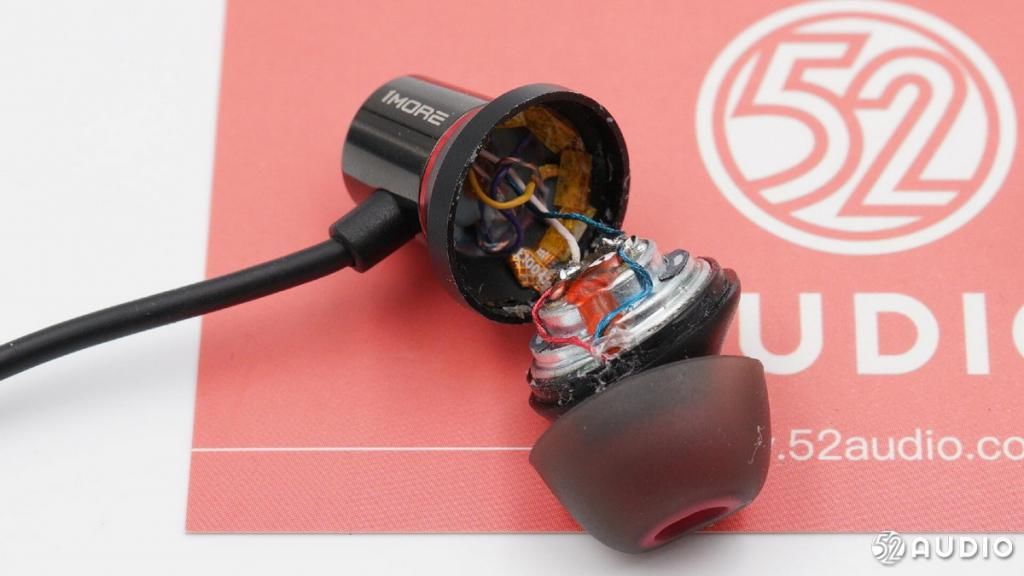

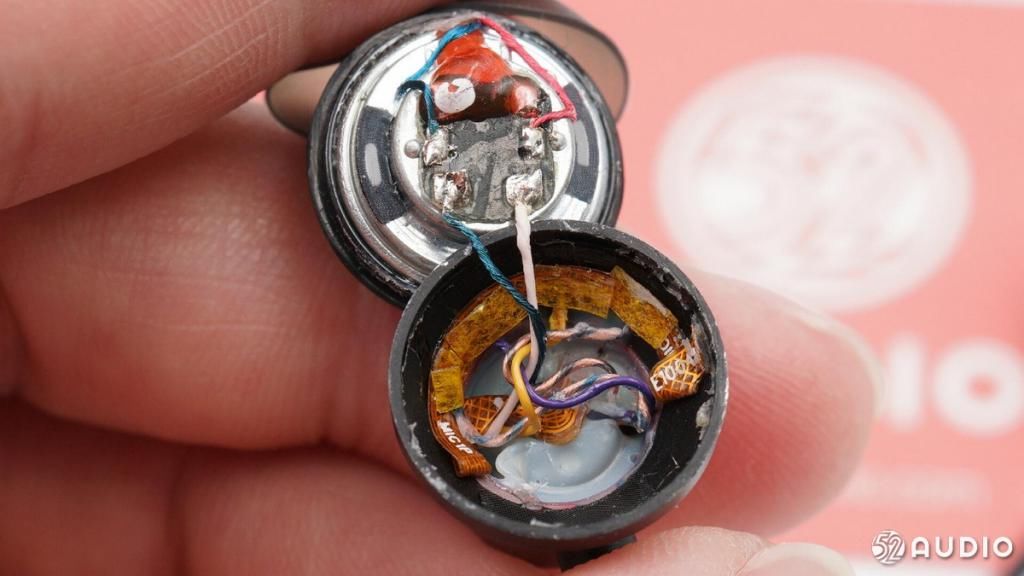

耳机腔体内部有多根线材，分别连接降噪麦克风排线和扬声器单元，耳机腔体内部胶水密封。
文章图片

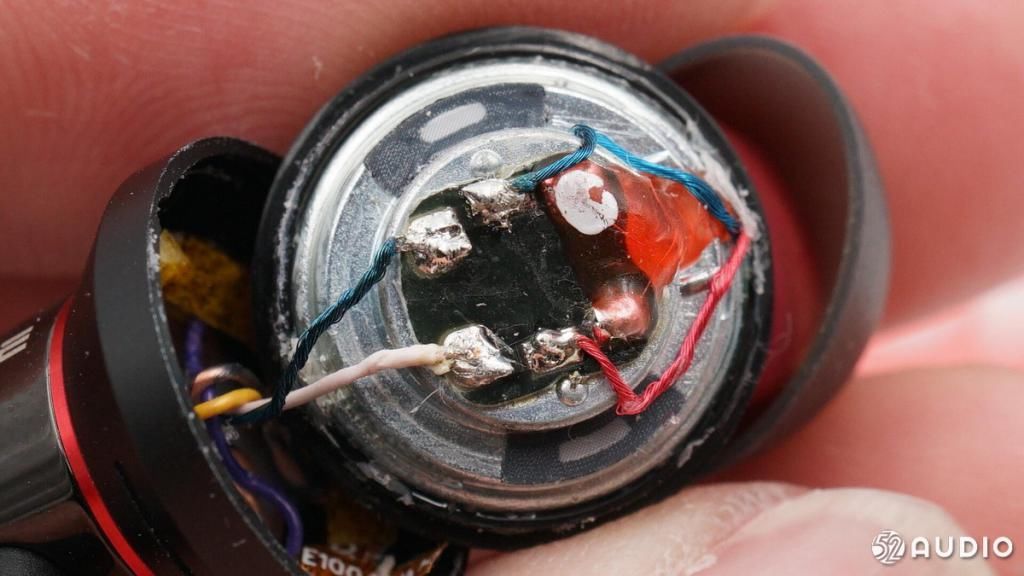

接线焊接在动圈单元背部，焊点比较饱满。
文章图片
取下动圈单元，腔体内部一览。
文章图片

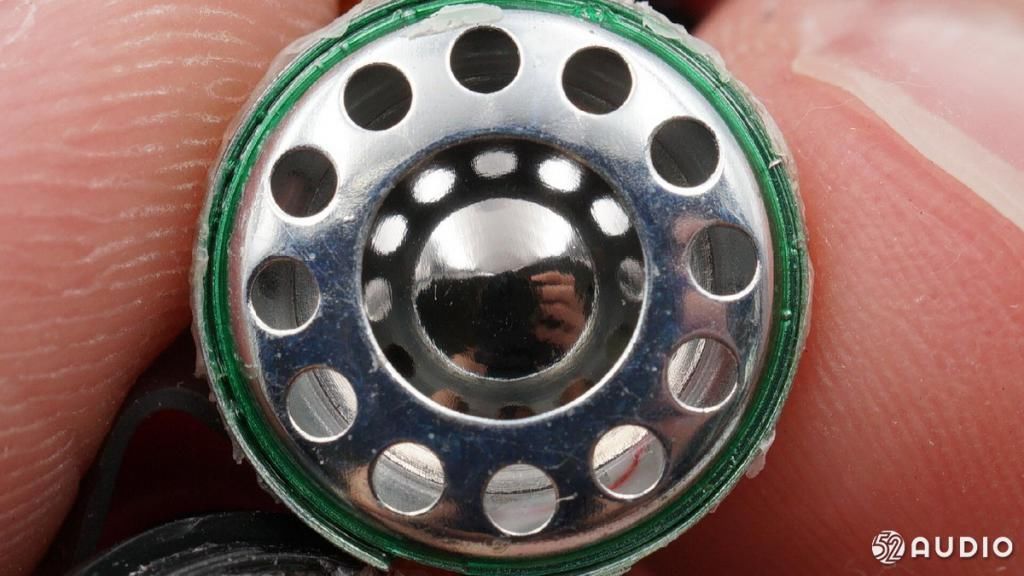

动圈单元正面金属钛复合振膜特写。
文章图片
动圈单元经我爱音频网实测为13.6mm，与官方宣传一致。
文章图片
出音管内部一览，分别放置有动铁单元和降噪麦克风，动铁单元焊点处有电容分频，用于中高频输出。
文章图片

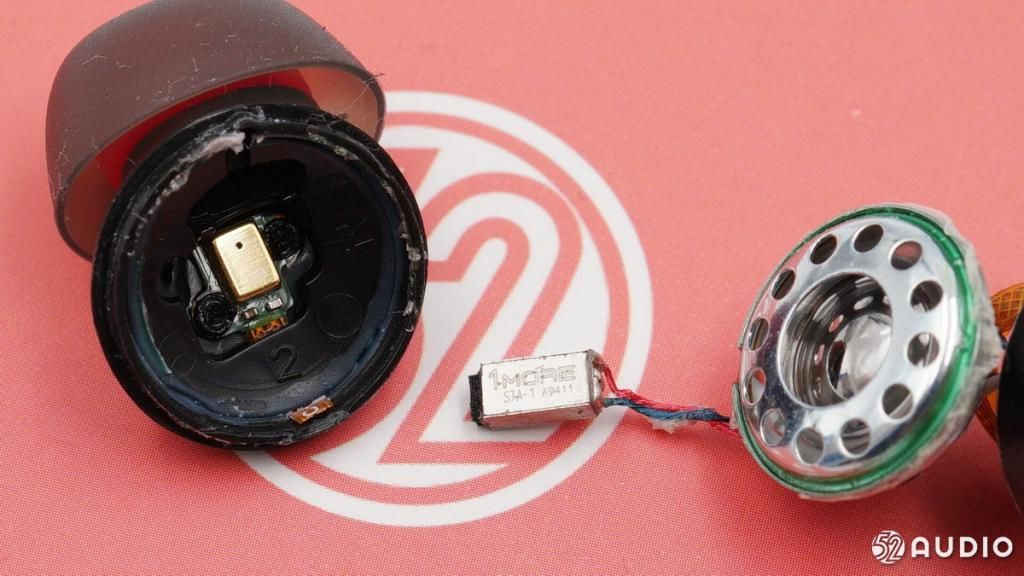

取出动铁单元。
文章图片

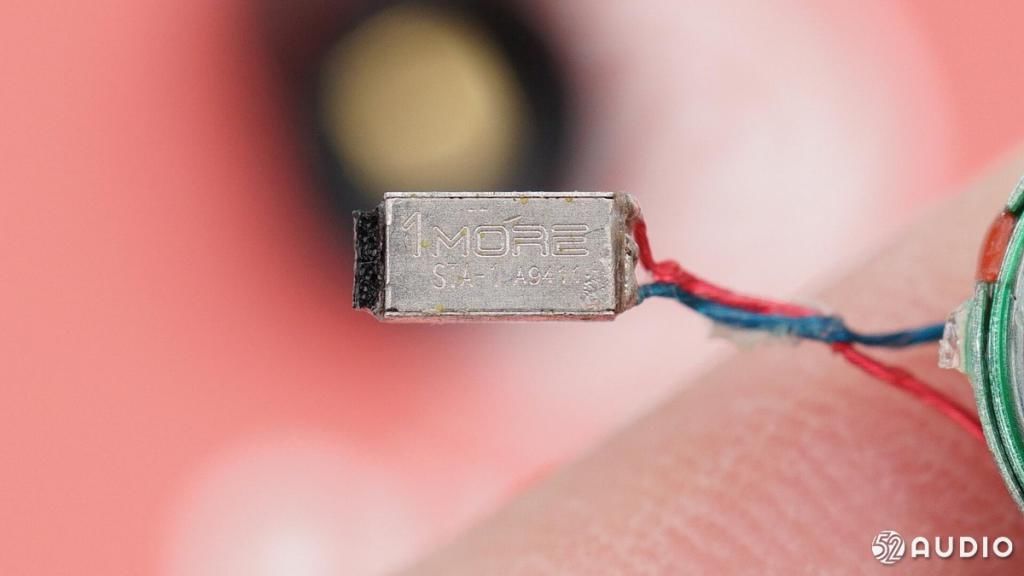

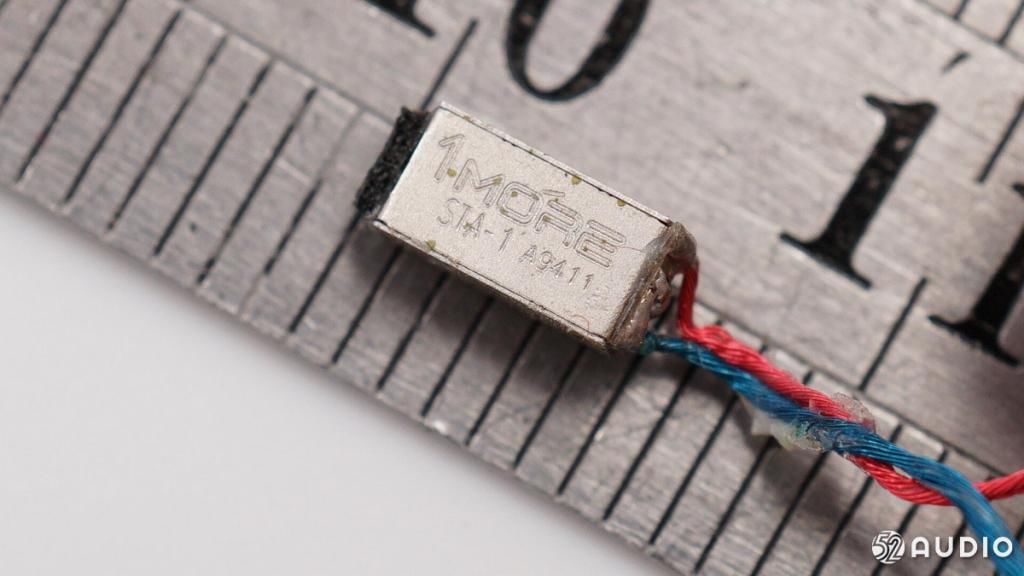

动铁单元正面特写，上面有镭雕的1MORE STA-1 A9411字样。
文章图片
经我爱音频网实测，动铁单元长约6mm。
文章图片

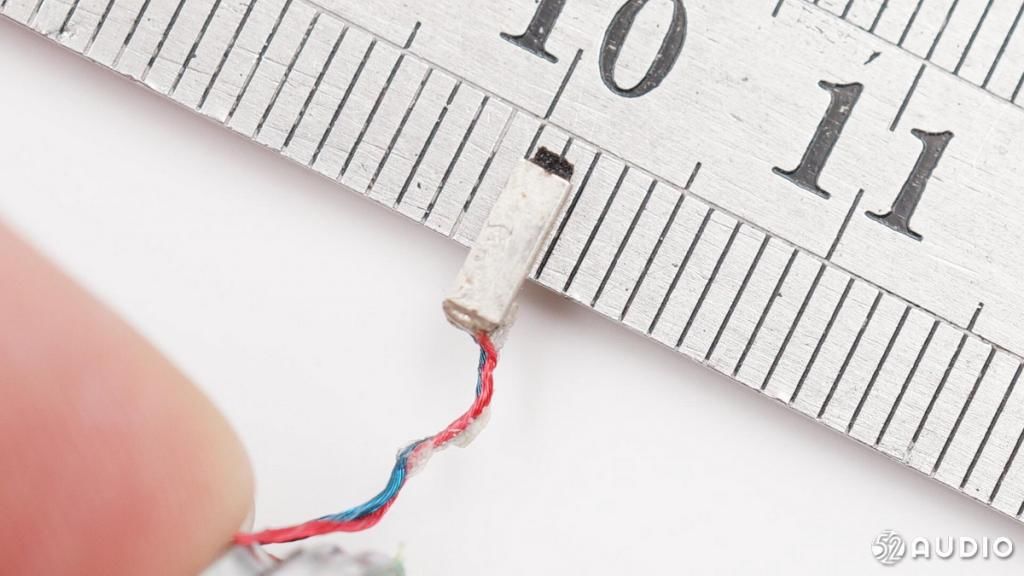

顶部宽度约为3mm。
文章图片
底部宽度约为2mm。
文章图片

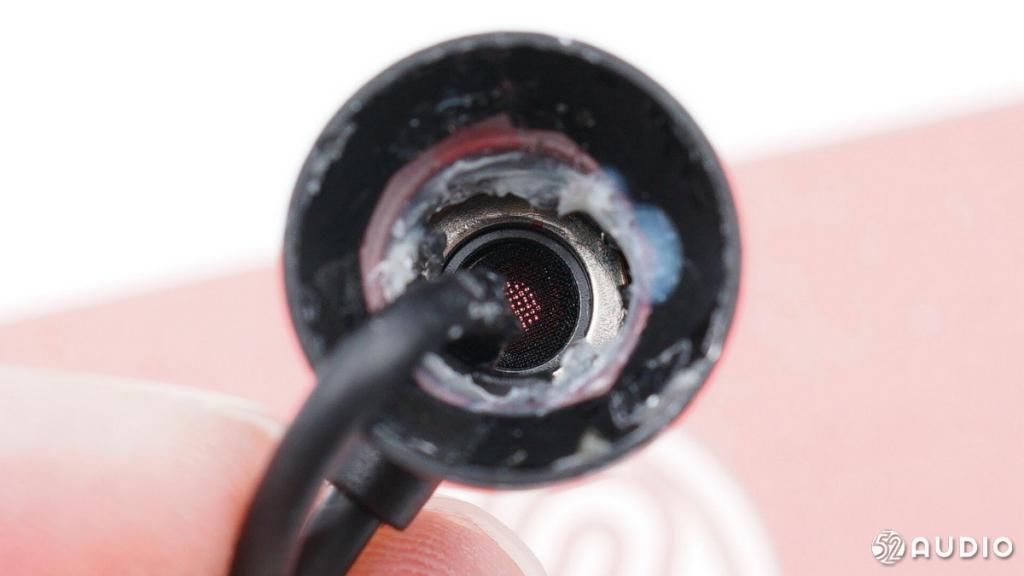

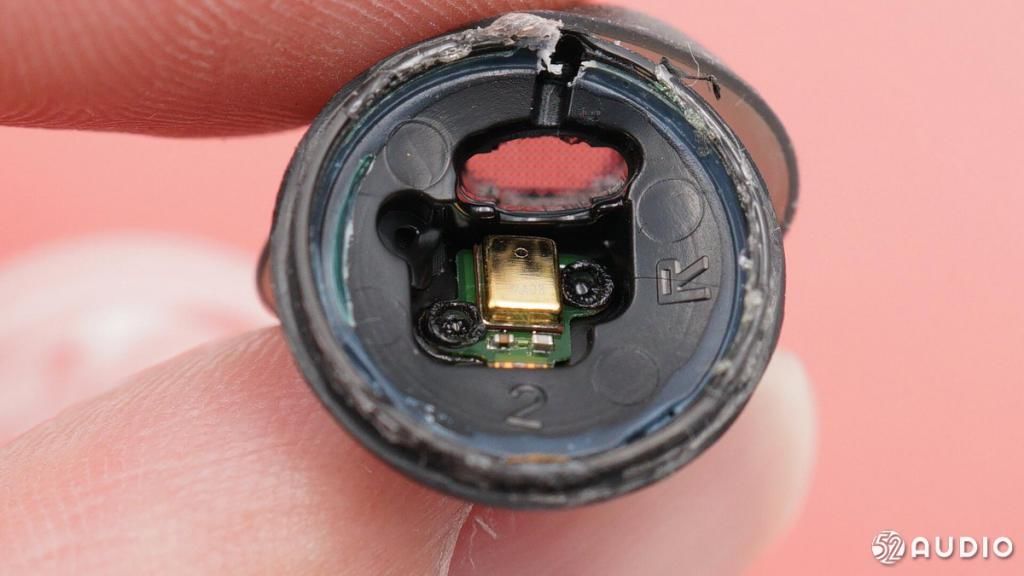

出音管内部特写，耳机腔体内部有塑料保护支架，上面印有R字样。
文章图片

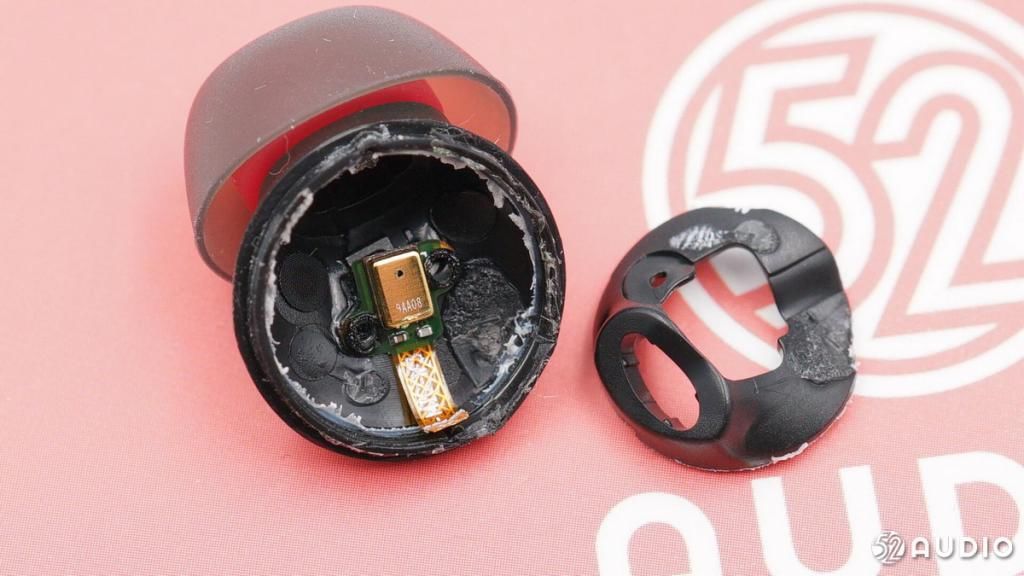

取掉塑料保护支架就可以看到后馈麦克风单元全貌了。
文章图片
镭雕9AA08 MEMS硅麦特写，用于收集耳道内部噪声反馈给降噪芯片。
文章图片
耳机背部腔体内部特写，内部一圈银白色的是吸附耳机的磁铁。
文章图片

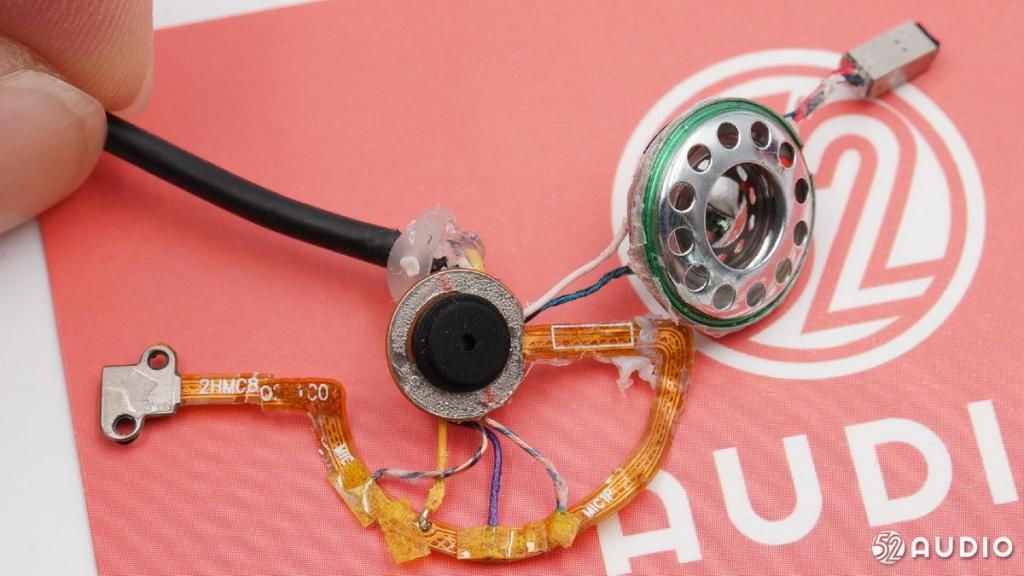

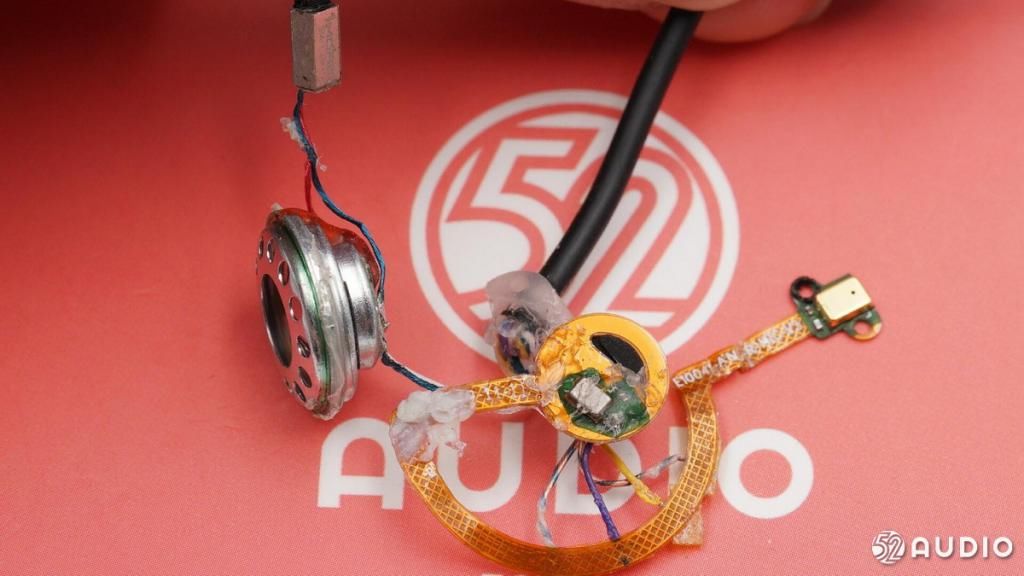

耳机拆解全部器件正面一览，耳机导线焊接到排线的焊点处有胶带绝缘。
文章图片
耳机拆解全部器件背面一览，排线上有两个降噪麦克风。
文章图片

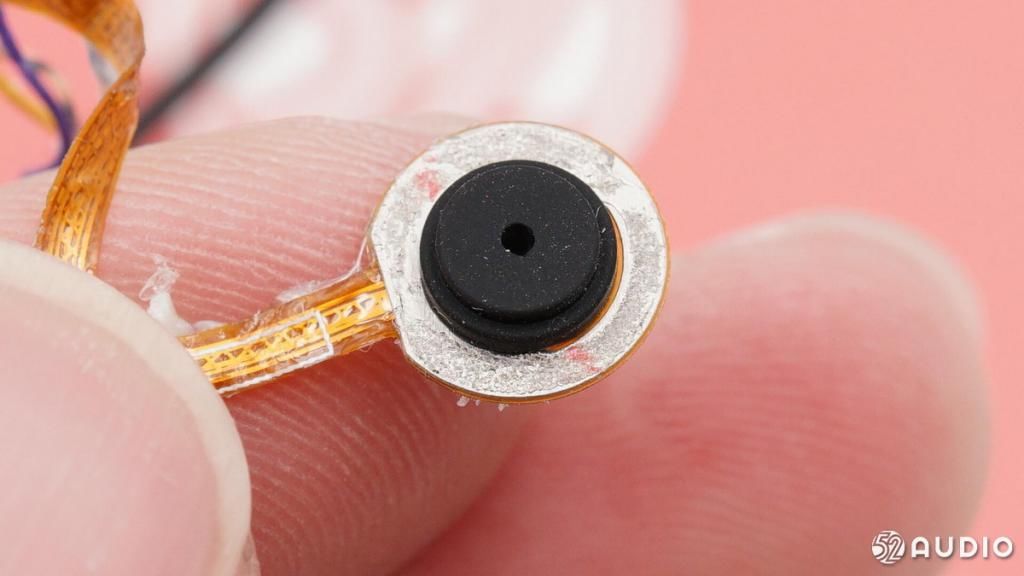

前馈麦克风单元与磁吸铁片固定在一起，背面有硅胶罩结构，缓冲冲击并且更好的密封。
文章图片

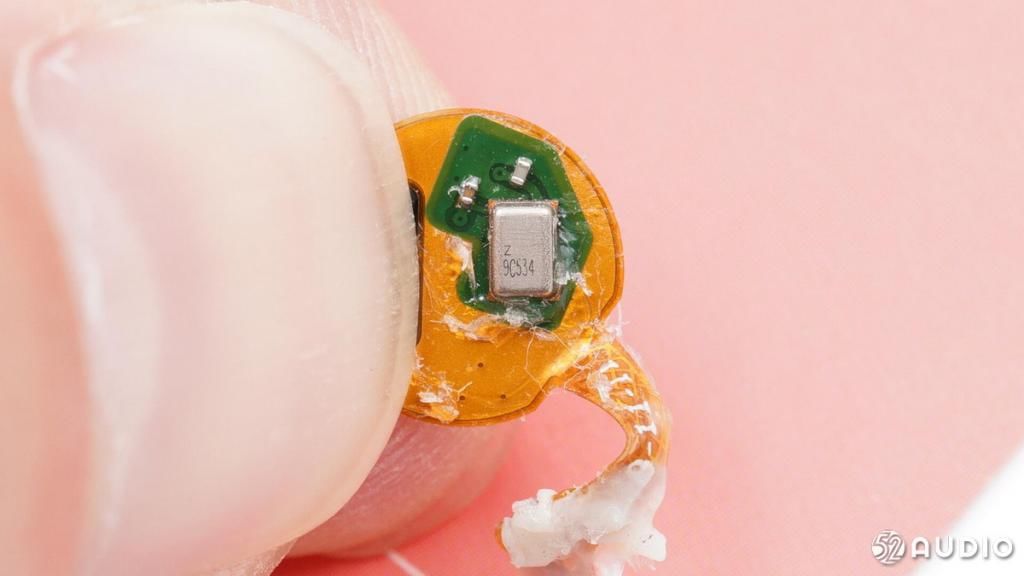

前馈麦克风单元正面特写，镭雕Z 9C534 MEMS硅麦，用于收集环境噪音反馈给降噪芯片。
文章图片
来到线控部分。取掉U型项圈，右侧腔体内是电池，导线焊接连接处有热缩管绝缘固定。
文章图片

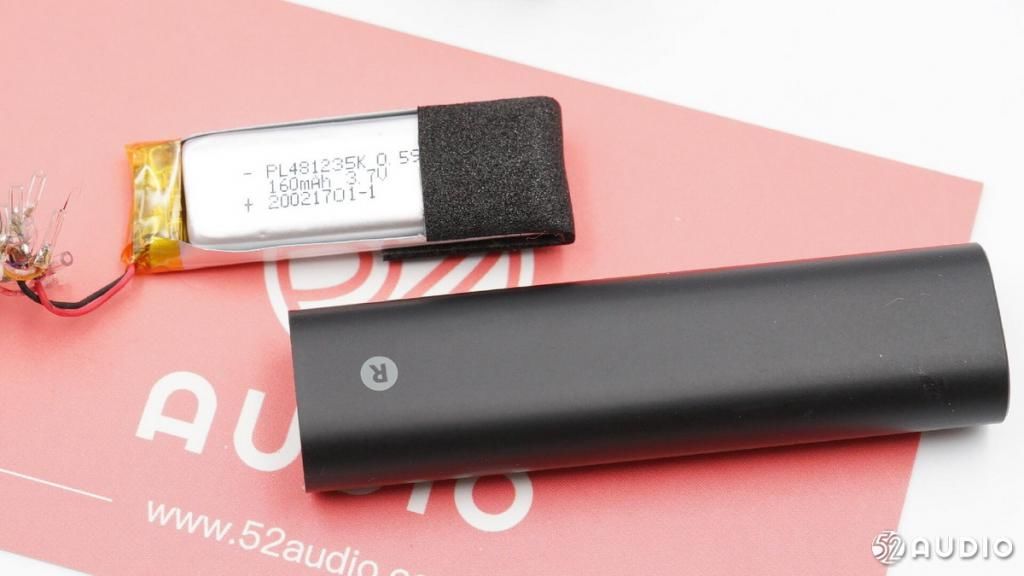

右侧腔体拆解一览，电池上贴有缓冲泡棉。
文章图片

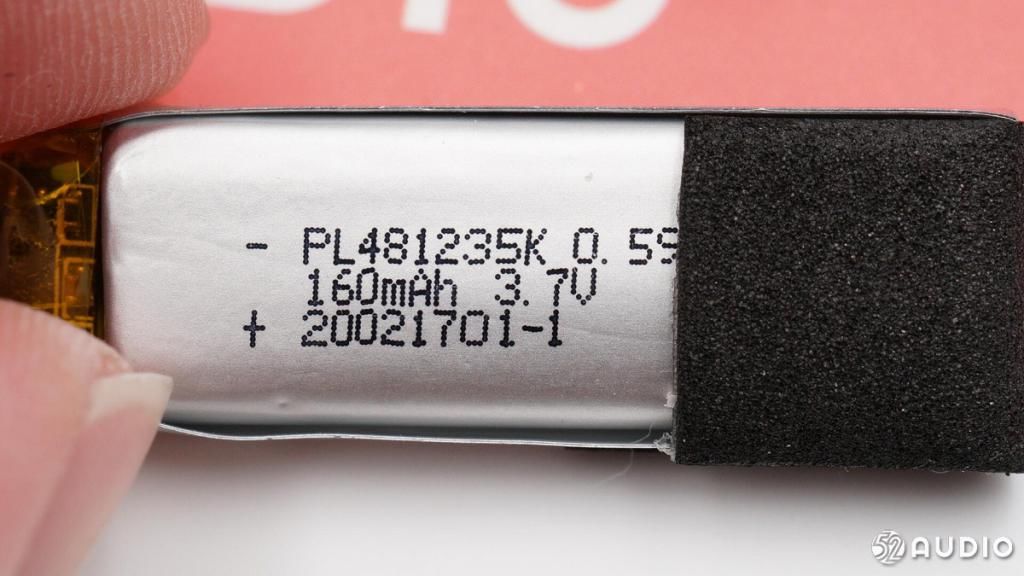

电池型号PL481235K，容量160mAh，3.7V。
文章图片

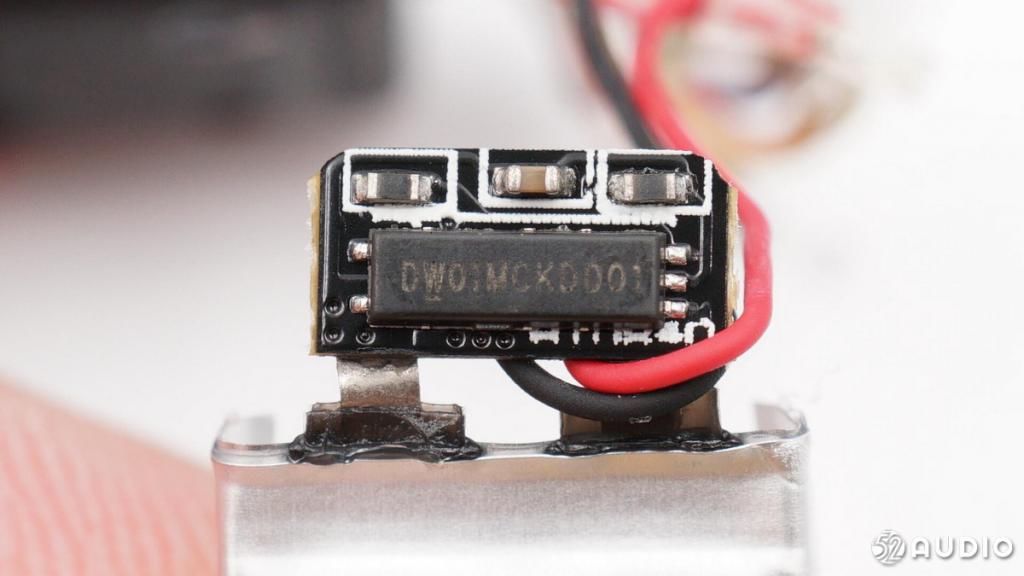

丝印DW01MCKD001 一体化电池保护IC。
