拆解|拆解报告：1MORE 高清降噪圈铁蓝牙耳机 PRO 版( 三 )
文章图片
左侧腔体拆解一览，电路板上有内衬固定在外壳内部。
文章图片

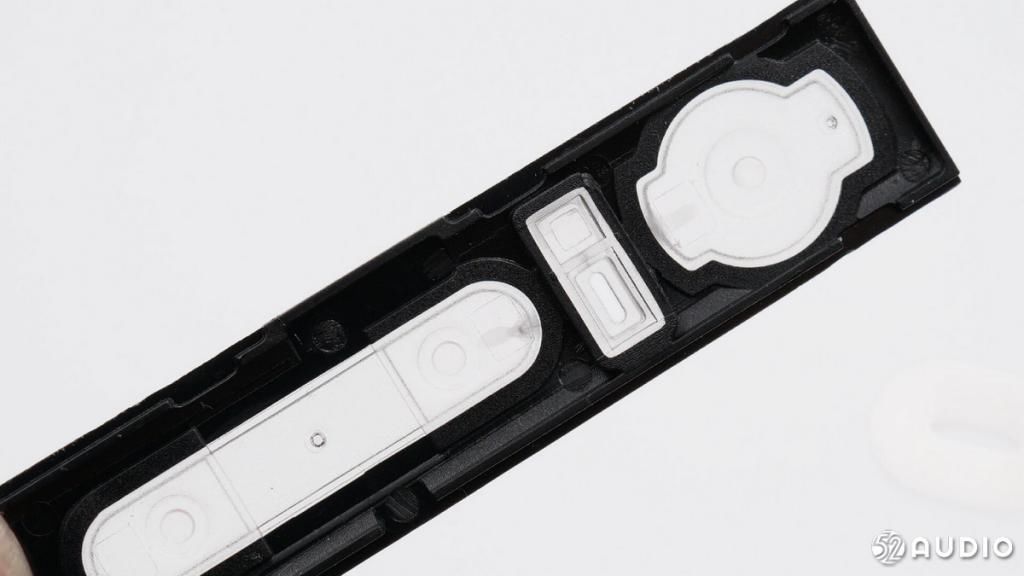

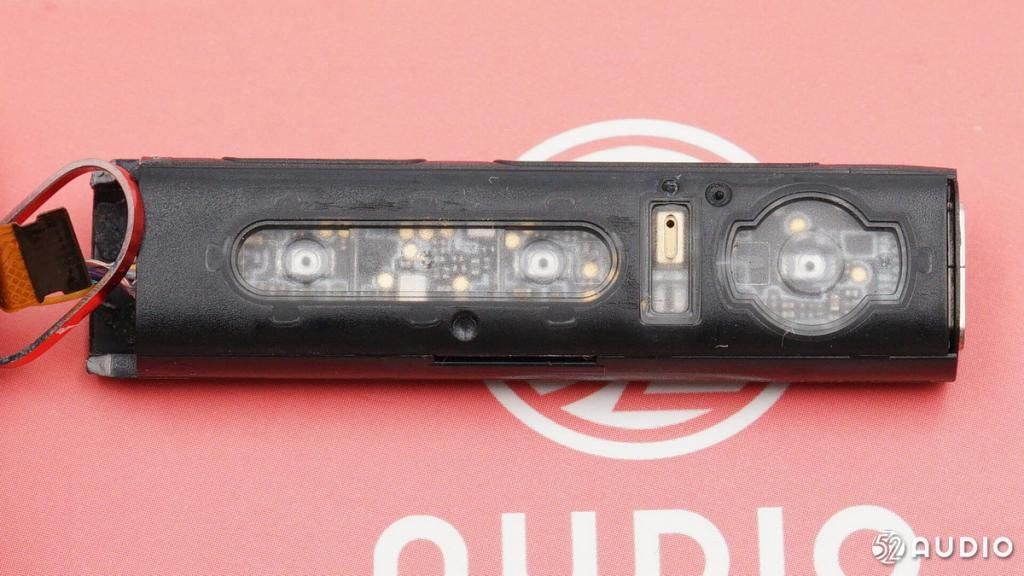

左侧腔体设计比较独特，拆掉铝合金外壳后，内部主板还有一层内衬壳体保护。壳体正面有物理按键和麦克风开窗，开窗处有透明硅胶缓冲层。
文章图片

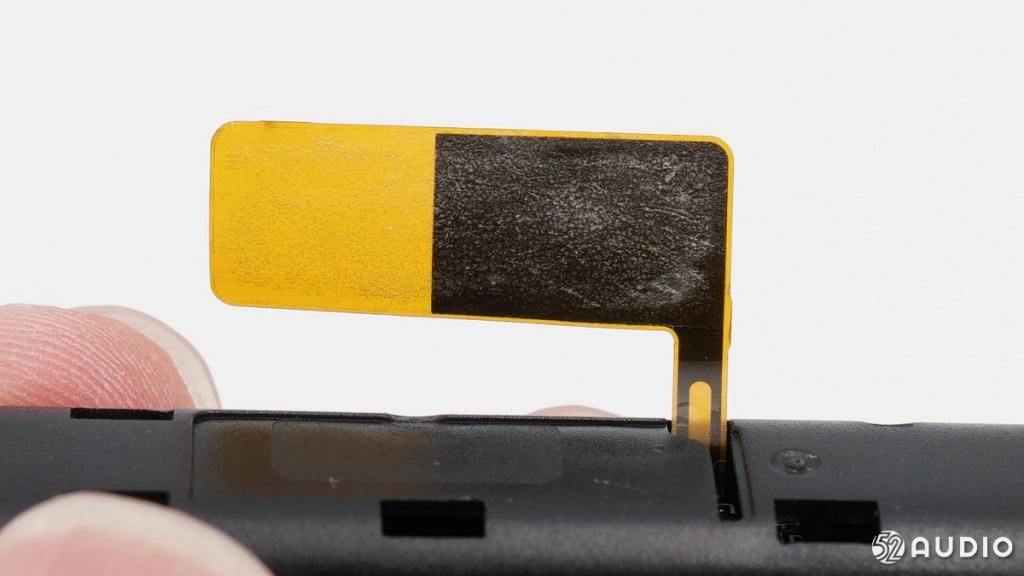

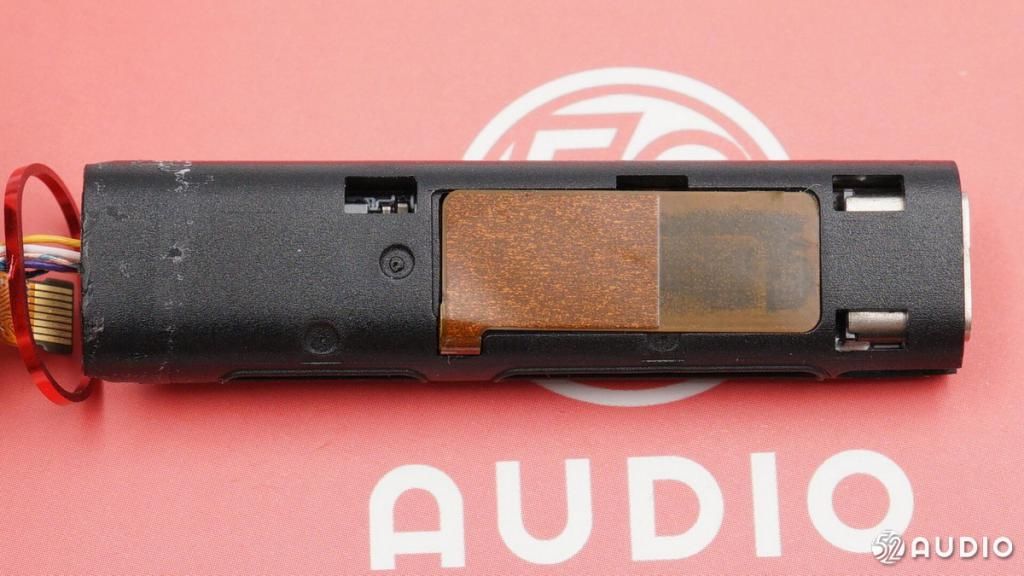

壳体背面特写，外部覆盖有贴片蓝牙天线。
文章图片

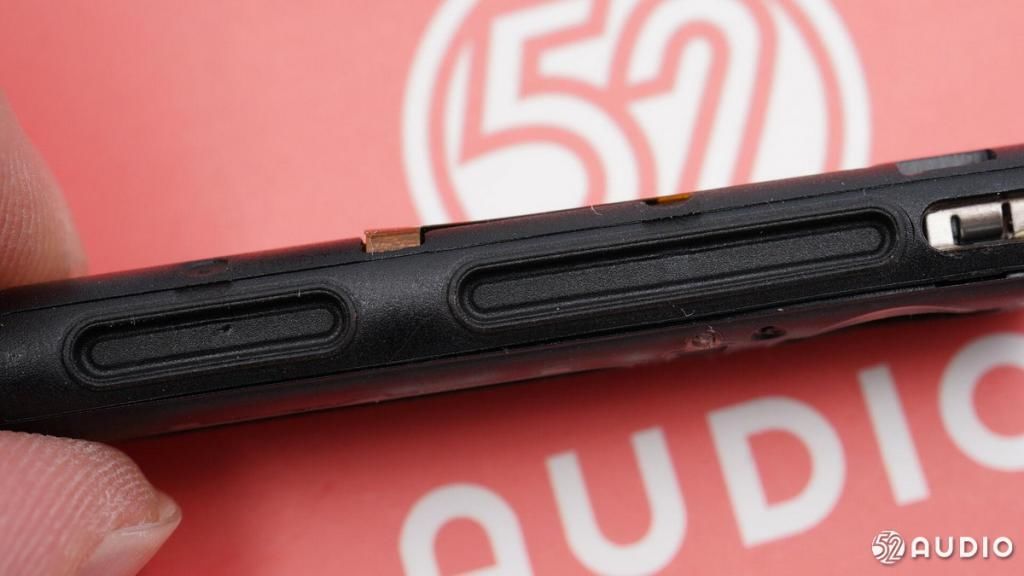

壳体侧面功能按键特写。
文章图片

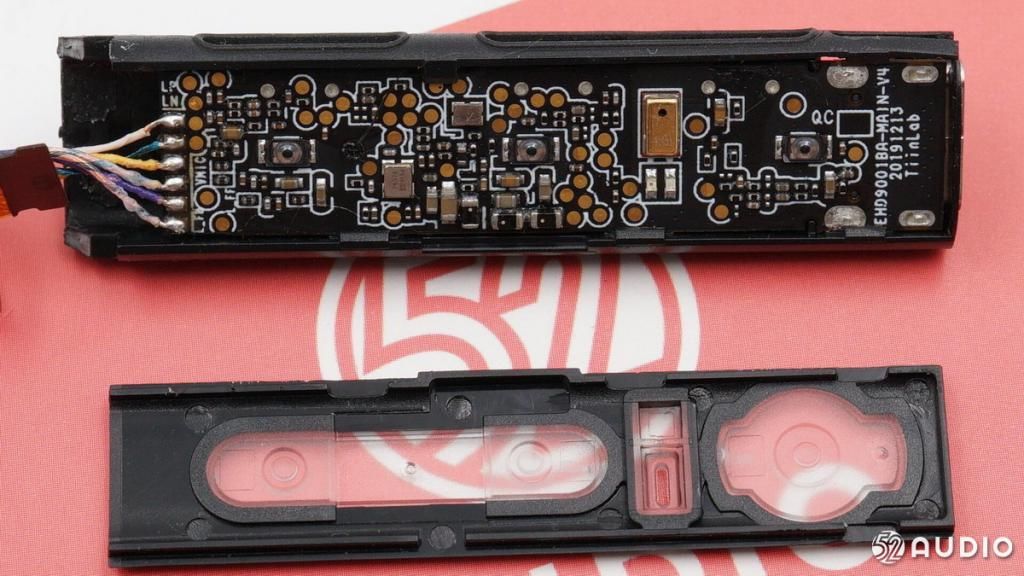

取掉上层盖板，就可以看到主板结构了。
文章图片

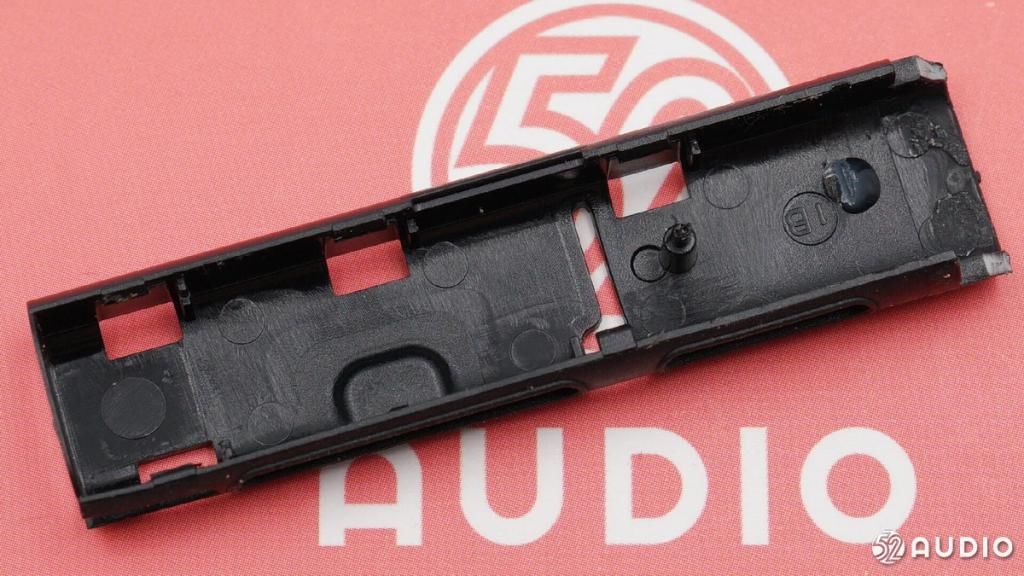

主板盖板特写。
文章图片
贴片蓝牙天线特写。
文章图片
主板腔体特写。
文章图片

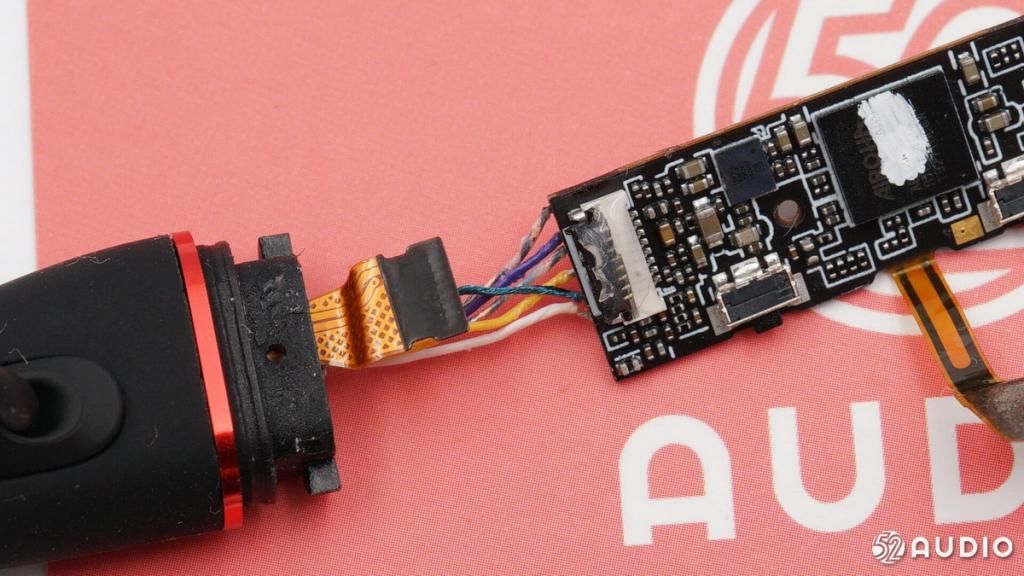

耳机与电池排线经过项圈与主板相连。
文章图片

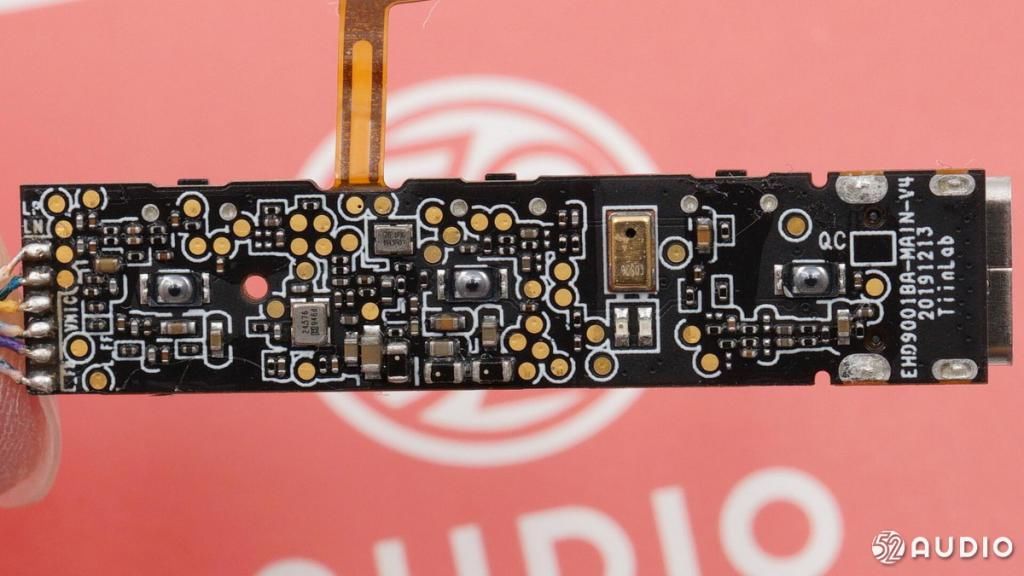

主板背面特写。
文章图片

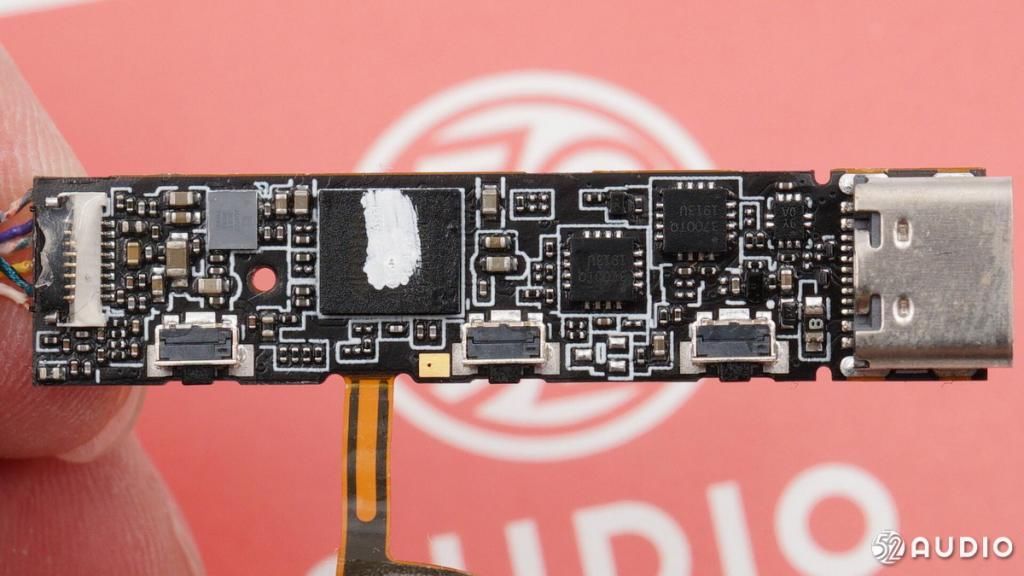

主板正面特写。
文章图片
主板上边缘处抗风噪开关、ANC主动降噪开关特写。
文章图片

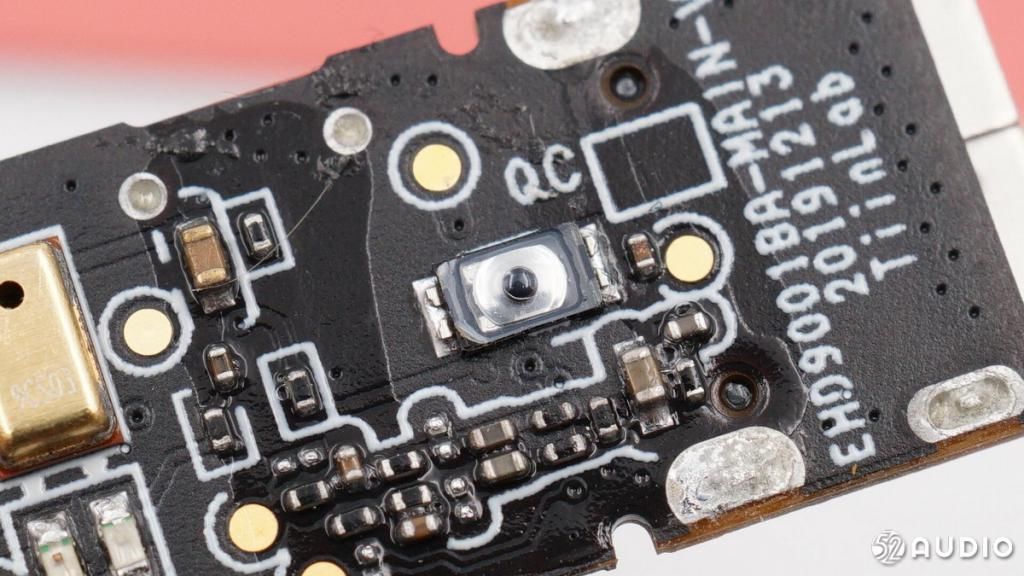

主板上微动按键特写。
文章图片

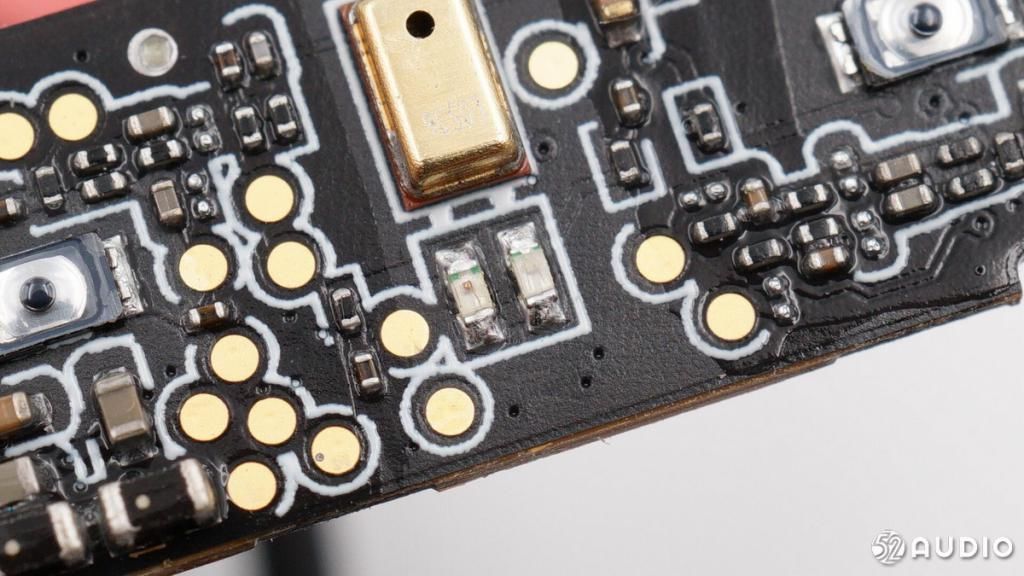

两颗LED指示灯特写。
文章图片

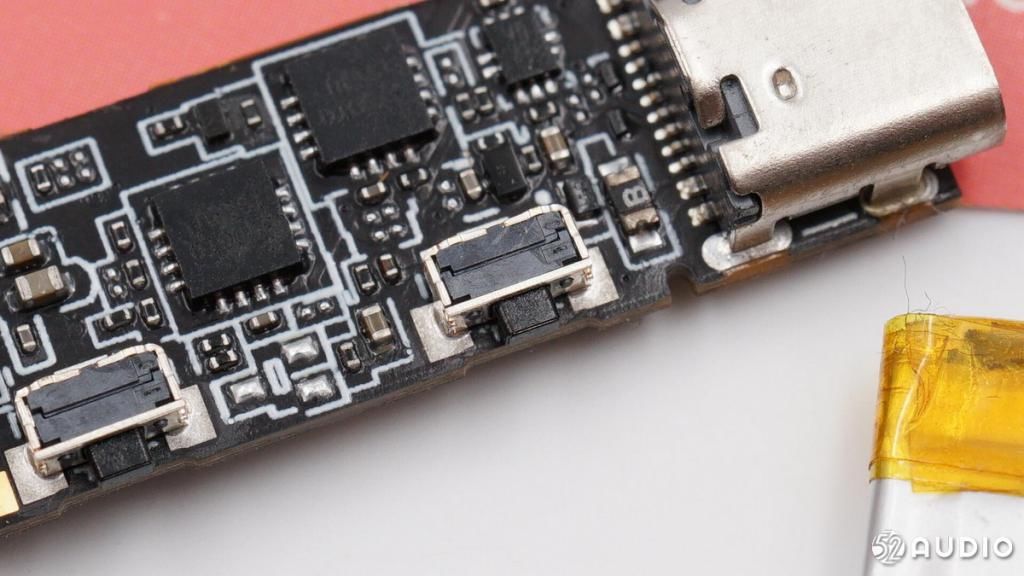

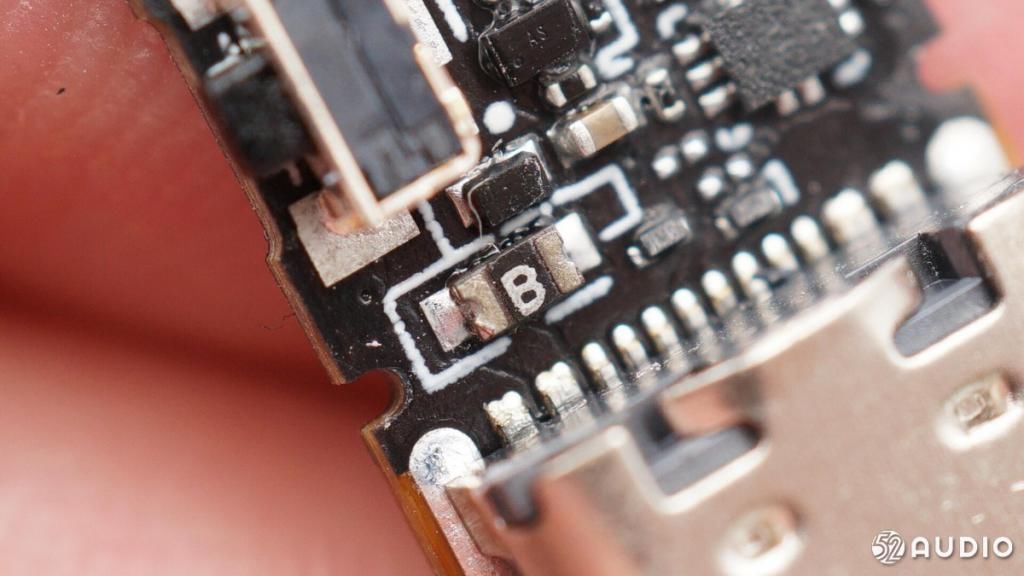

Type-C充电接口输入端有一颗贴片自恢复保险丝。
文章图片
镭雕 9CS03 MEMS硅麦，用于通话。
文章图片

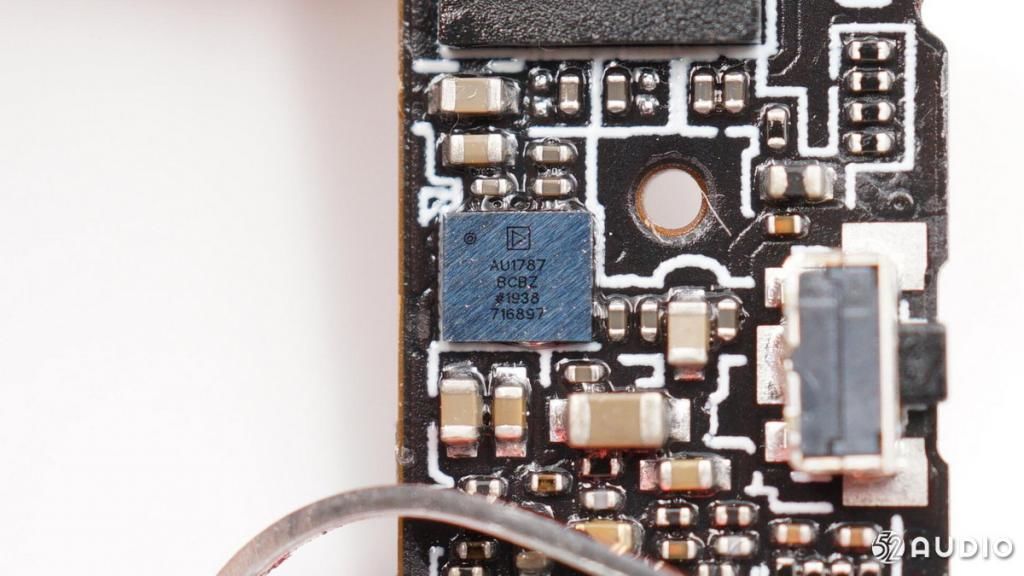

ADI亚德诺半导体 ADAU1787 音频DSP芯片，内置ADC和DAC。
文章图片

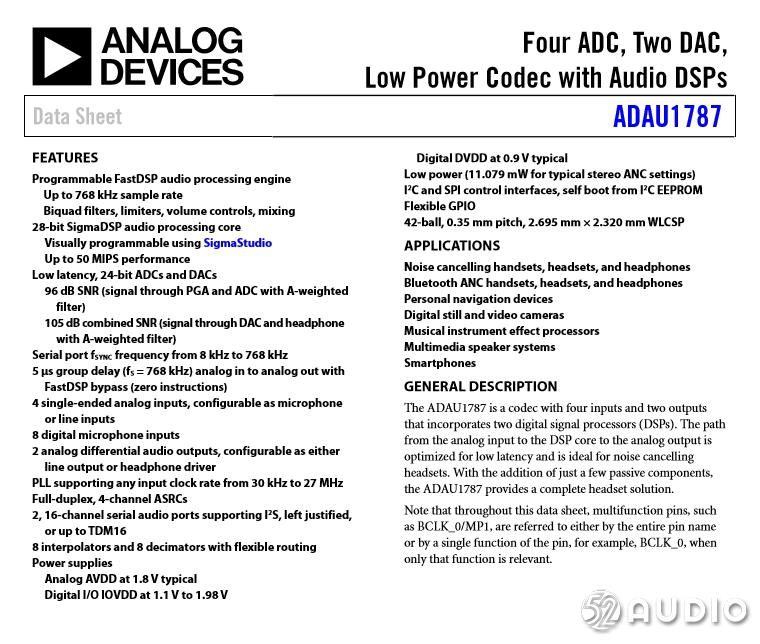

ADI亚德诺 ADAU1787 详细资料。
文章图片
SGMICRO圣邦威SGM3700 IC，是一款高速，低电压，先进的双路独立双刀双掷（DPDT）CMOS模拟开关，具有高带宽（380MHz）和低导通电阻（4ΩTYP）的特性，用于切换耳机的有线和蓝牙模式。
文章图片

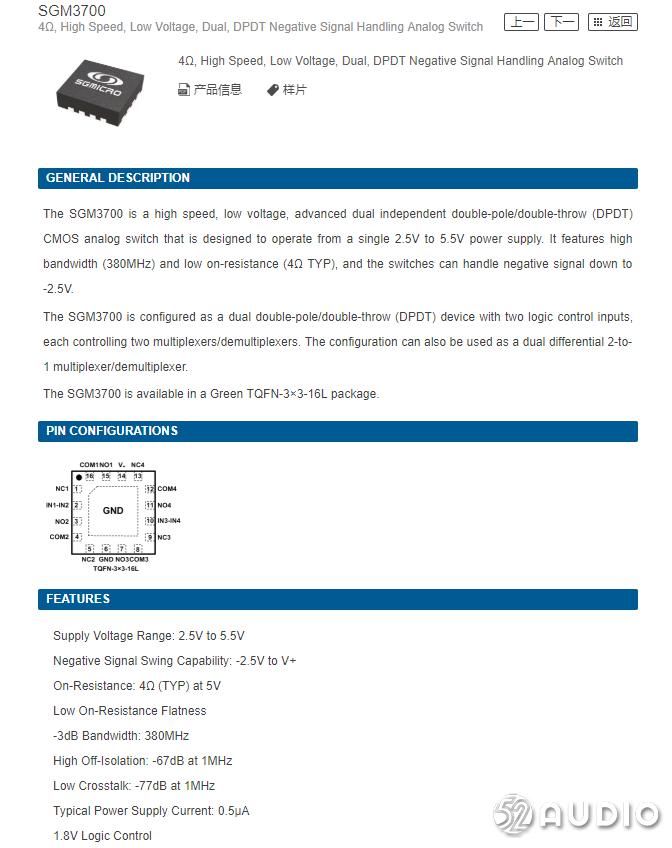

SGMICRO圣邦威SGM3700详细资料图。
文章图片

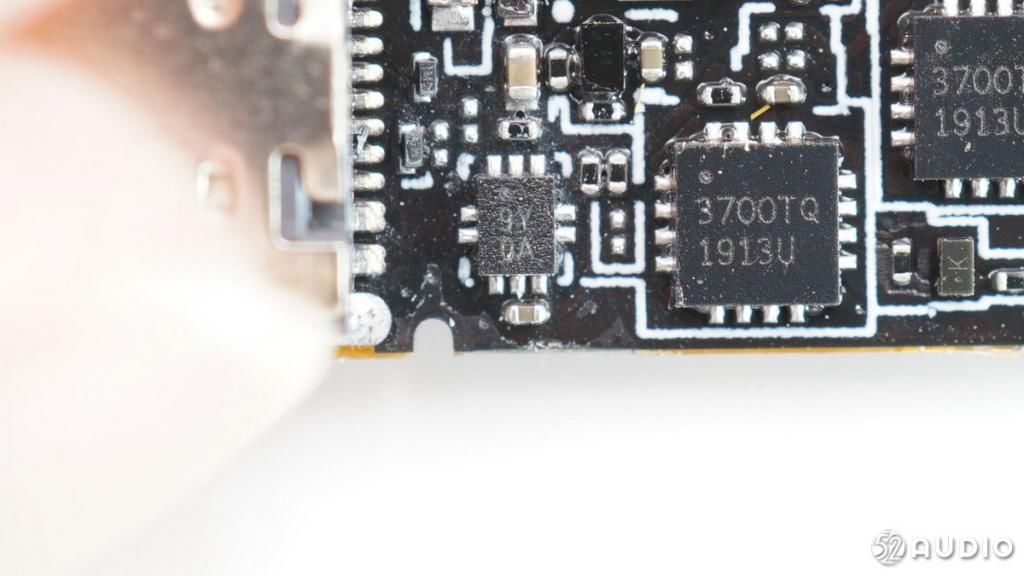

丝印9YQA的IC。
文章图片

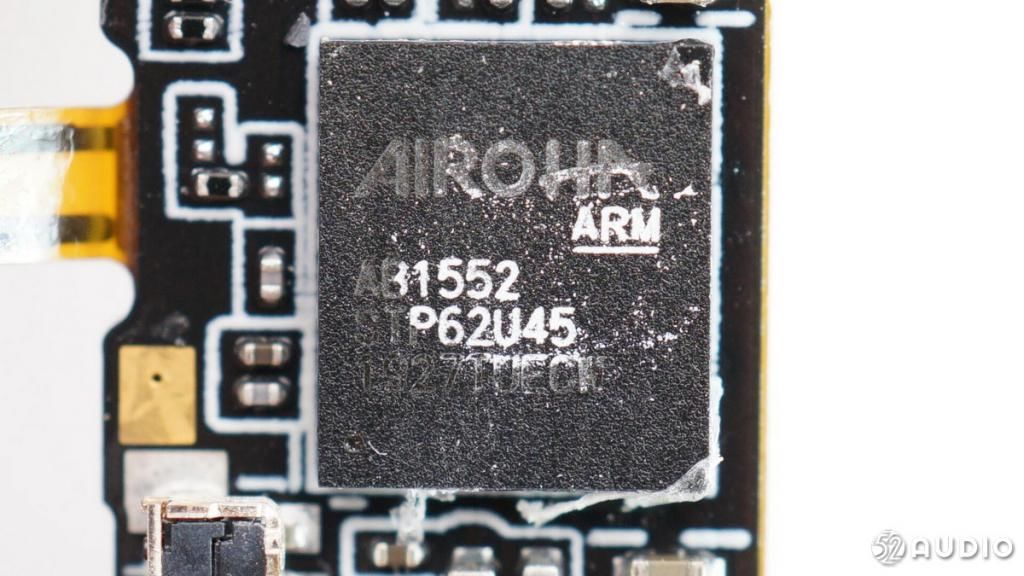

主控芯片是Airoha络达AB1552，这是络达目前旗舰级的蓝牙耳机芯片。
AB155x是Airoha络达新一代蓝牙音频解决方案，提供6mA超低功耗表现，搭配络达独有的MCSync TWS 蓝牙稳定传输机制，可以提供稳定连接，减少断音跳音，低延时，两耳耗电更平衡，适用于多种手机平台。
在蓝牙音频方面，AB155x支持蓝牙5.1双模，并且支持蓝牙低功耗模式，支持A2DP，HFP，AVRCP，SPP等功能。软件方面，支持语音助理Google/AMA/Siri等。
AB155x芯片内集成了主动降噪滤波器的功能，能够根据不同的环境音来做降噪调整；针对音频处理的部分，音频解码器支持24bit 192KHz 高清采样率的解码，支持环境音侦测、双麦语音通话降噪及主动降噪功能。
AB155x在硬件上内置CM4处理器及Tensilica HiFi mini DSP，嵌入4MB闪存，整合锂电池充电控制器及电源管理集成线路，并提供多种弹性化封装尺寸BGA、CSP等选择。
据我爱音频网拆解了解到，市面上包括SONY索尼、漫步者、惠威、飞利浦等20余款TWS耳机均大量采用络达方案。
文章图片
Airoha络达AB155x芯片详细资料。
文章图片
1MORE 高清降噪圈铁蓝牙耳机 PRO 版全拆解全家福
三、我爱音频网总结
1MORE 高清降噪圈铁蓝牙耳机 PRO 版在外观设计上与上款产品相比区别不大，但独特的设计风格放到今天也依旧不过时。U型记忆项圈、磁吸式耳机设计、有线模式都能够有效提升用户使用体验。电池和排线进行了相应的防水处理，主板双层壳体设计，为新增的IPX5级防水提供了保障。
在内部配置上采用13.6mm大动圈和动铁的双扬声器设计，在声音上能带来有弹性的低频和通透的高频，增强整体听感。前后双反馈麦克风降噪技术，搭配超低功耗的Airoha络达AB1552旗舰级主控芯片，集成了主动降噪功能，相比上代产品带来了更为深度的降噪效果，并且在相同的电池容量下提升了将近一半的续航时间。亚德诺ADAU1787 音频DSP芯片用于音效处理，圣邦威 SGM3700 CMOS模拟开关用于切换有线和无线模式。
