华擎|一块性价比超高的B550主板、华擎B550 Extreme4极限玩家主板 评测( 二 )
文章图片

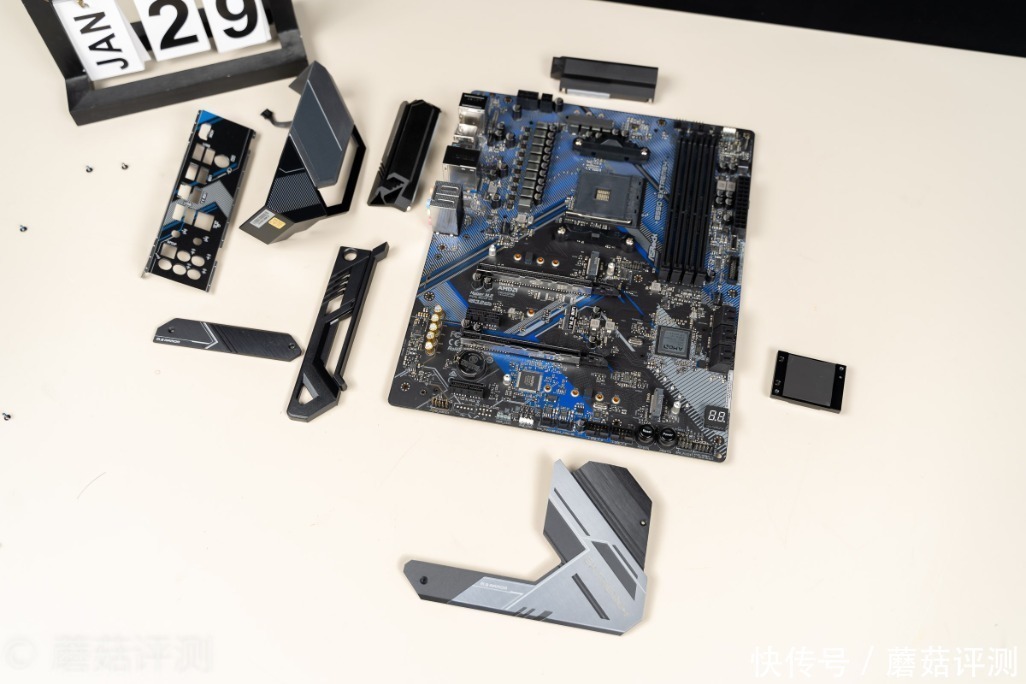

四、华擎（ASRock）B550 Extreme4极限玩家主板 拆解▼主板上的各种覆盖件非常多，有金属材质的，也有塑料材质的。
文章图片

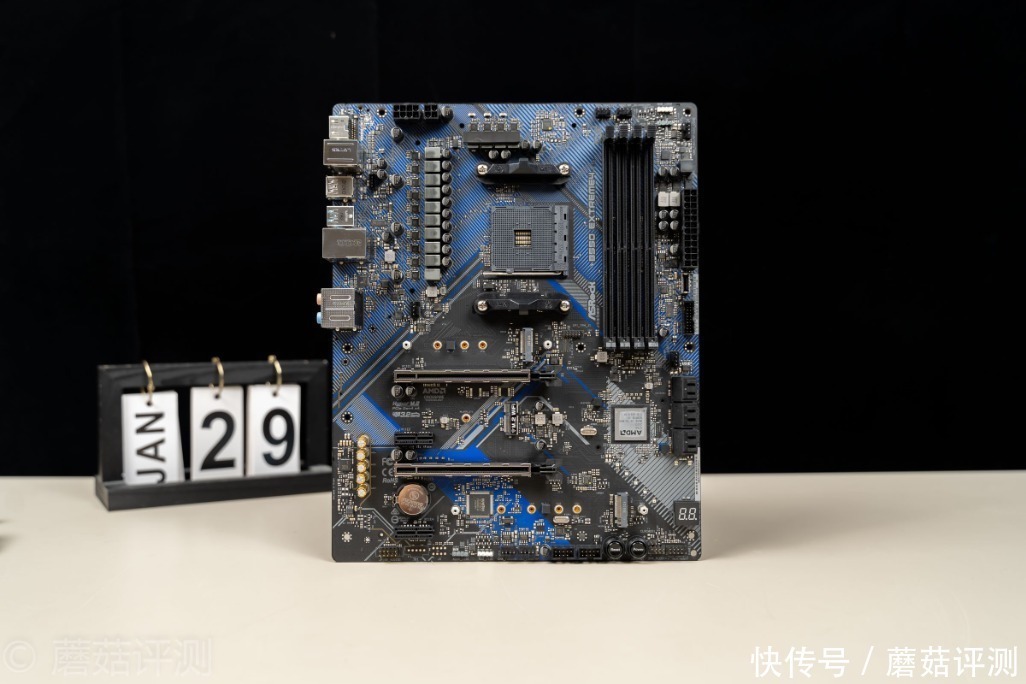

▼拆掉主板上所有的覆盖件之后，才能看到主板本来的样子。
文章图片

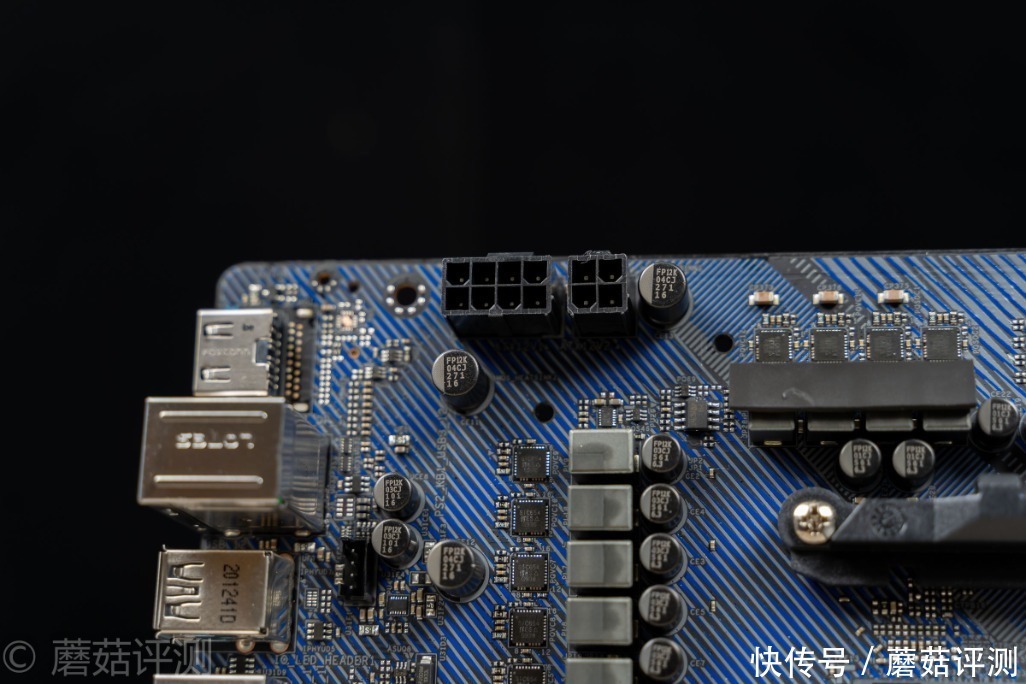

▼8+4Pin的CPU辅助供电插座，旁边有稳压、滤波电容。
文章图片

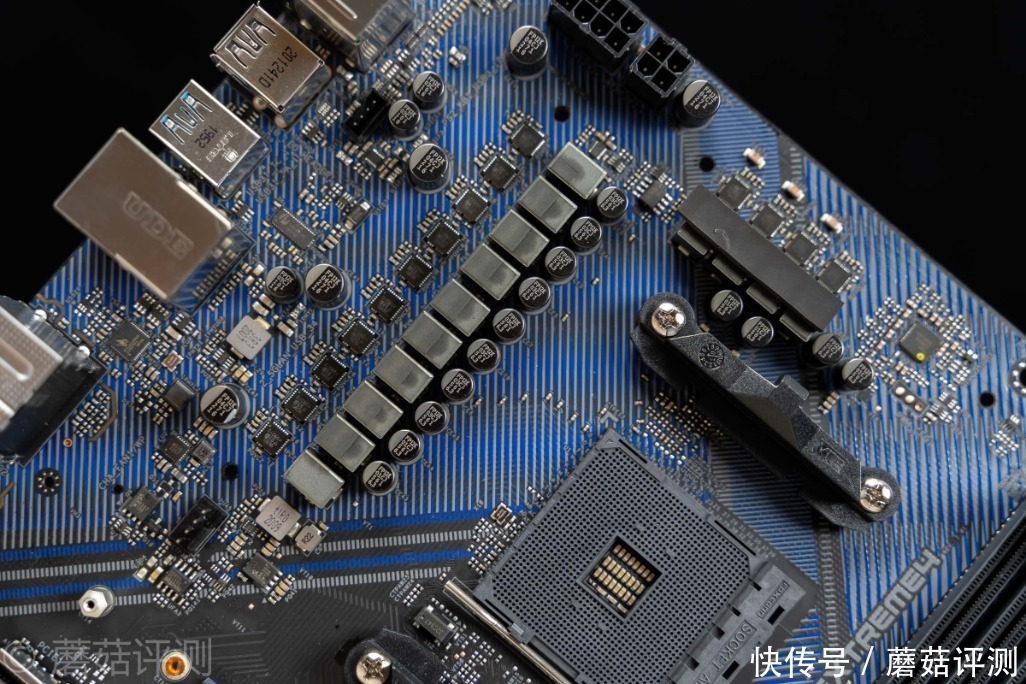

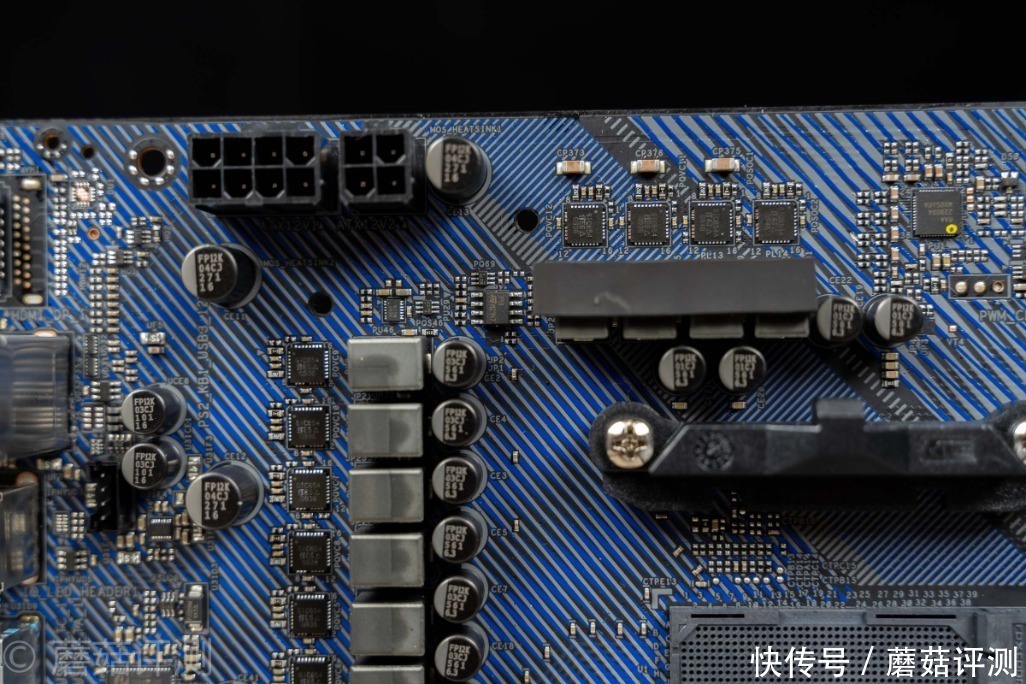

▼供电部分，规格非常夸张，这里可以看到有14颗电感，并且电感部分也有导热垫覆盖，保证其工作温度。
文章图片

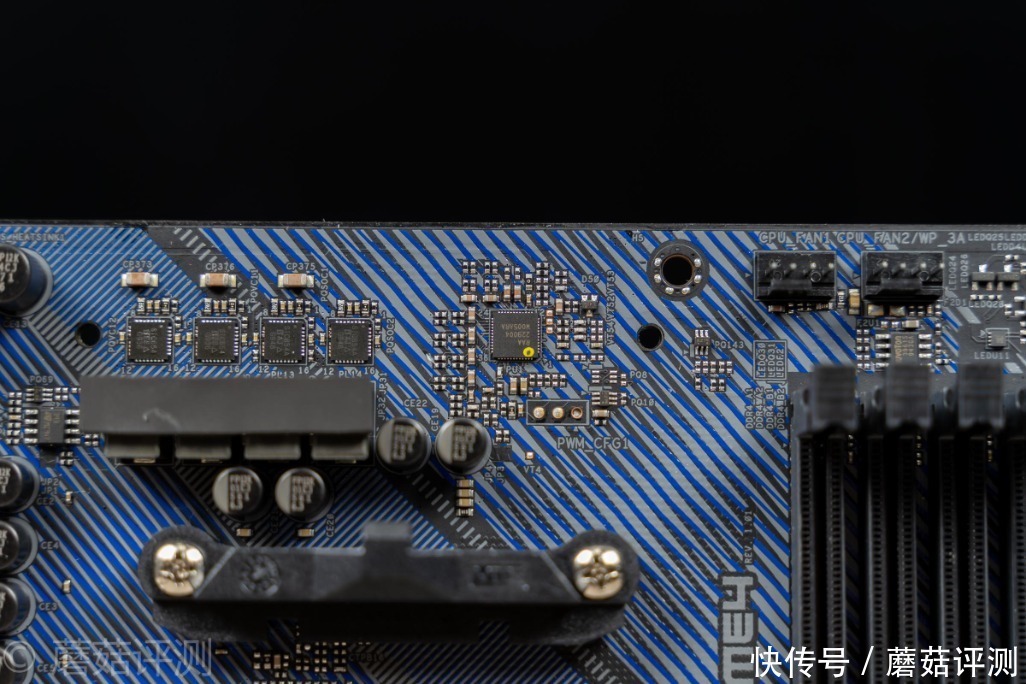

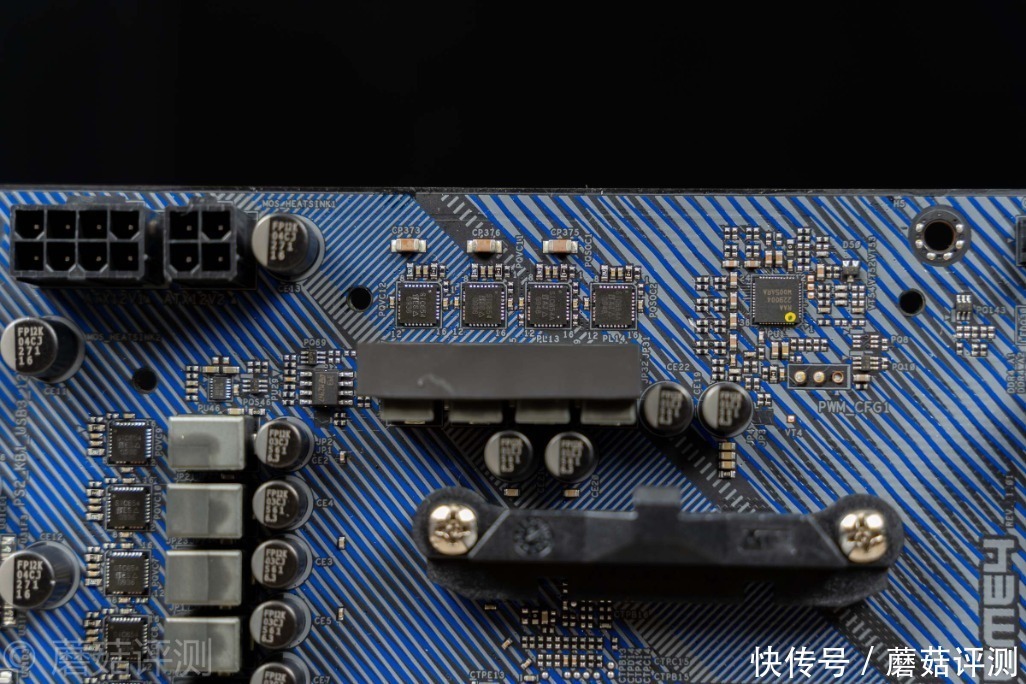

▼PWM控制器，丝印RAA229004，提供6+2相供电控制。
文章图片
▼旁边是DrMos，四颗，丝印SIC654A，这是一颗50A的DrMos。
文章图片

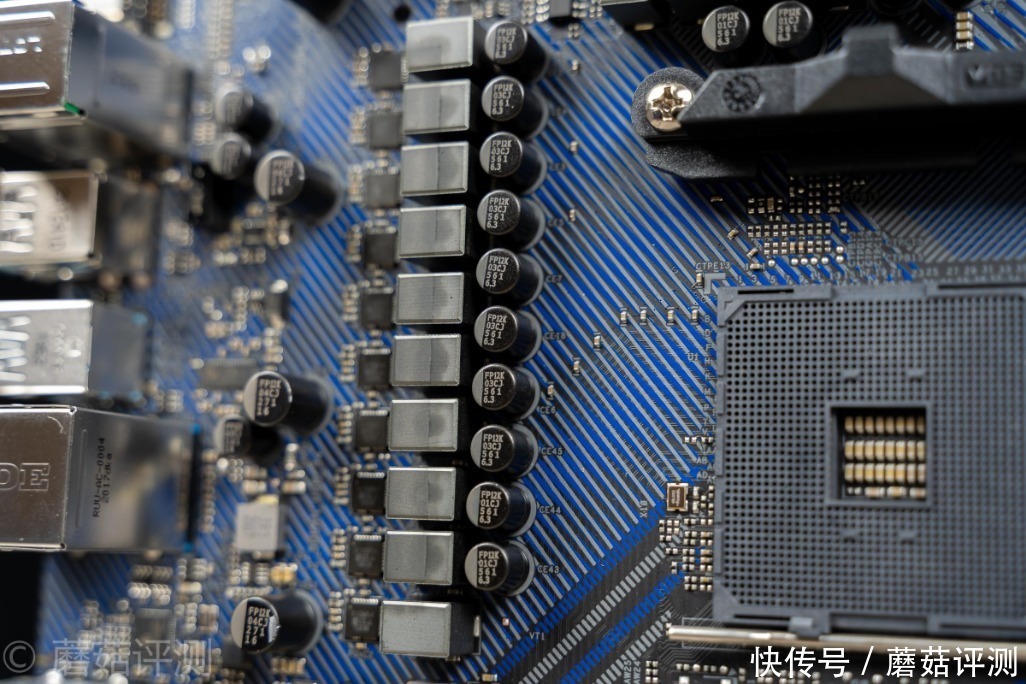

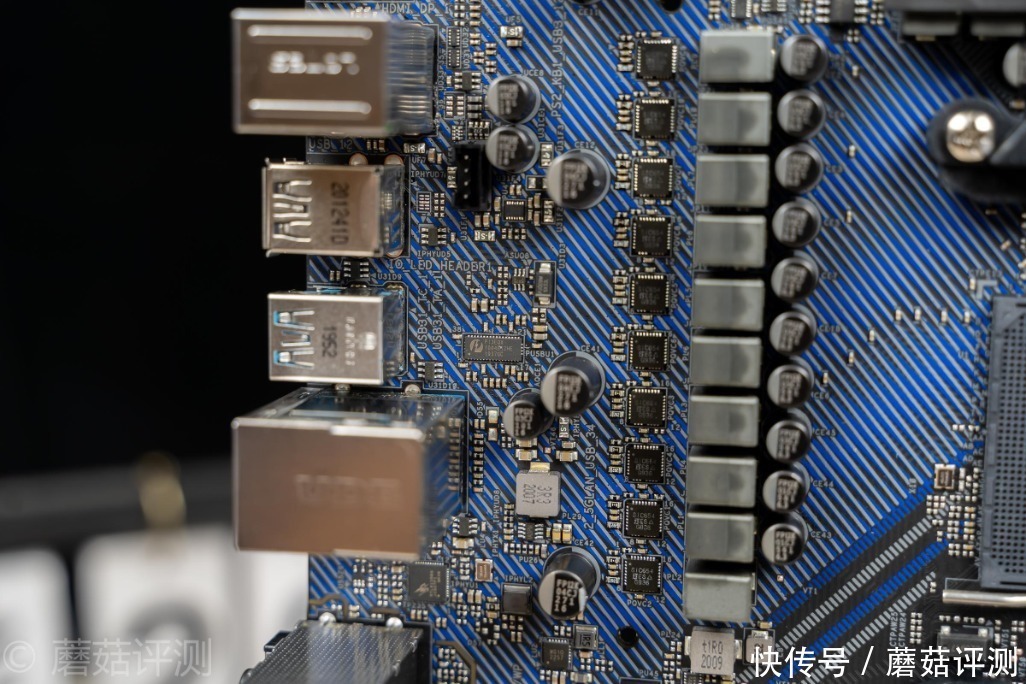

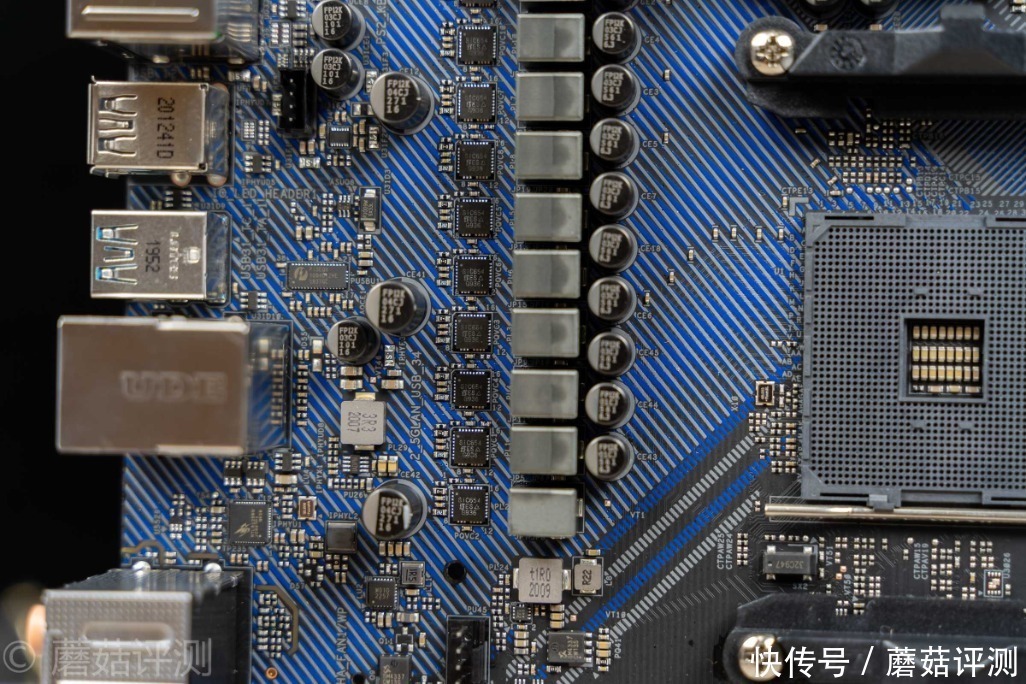

▼左侧是十颗DrMos，同样是50A的SIC654，这个用料非常夸张。
文章图片

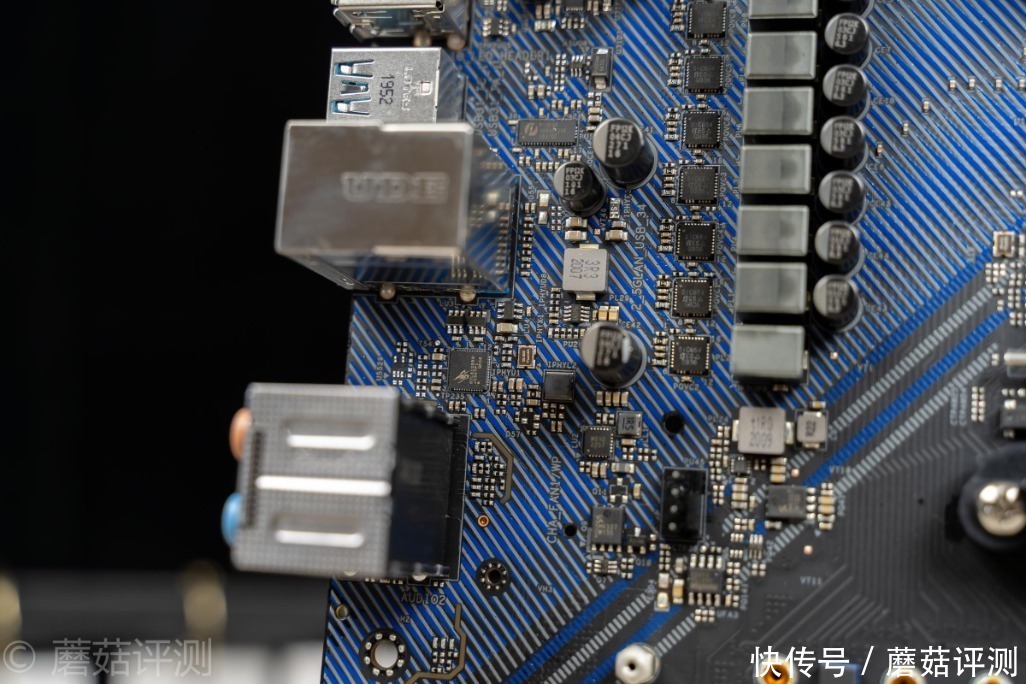

▼另外这里还能看到一些其他的电路，用于其他部分的供电。
文章图片

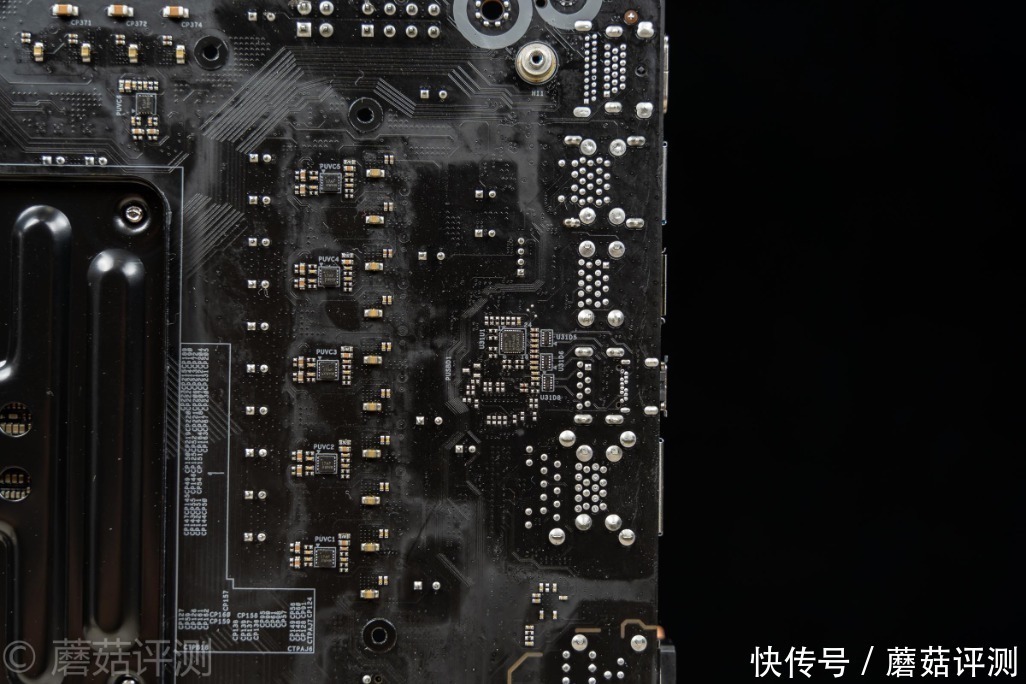

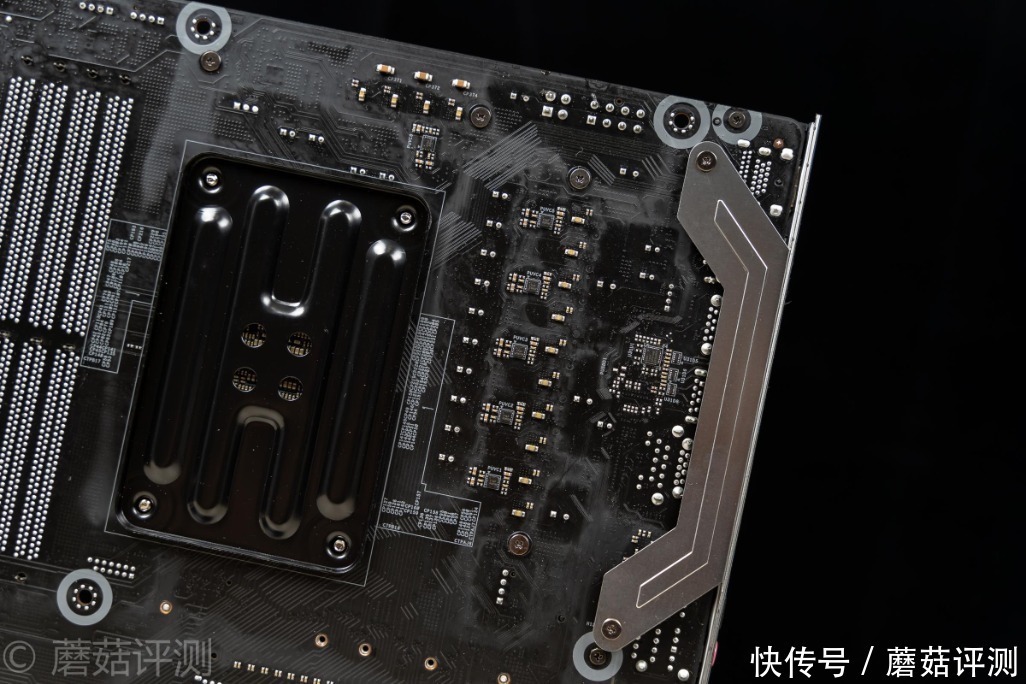

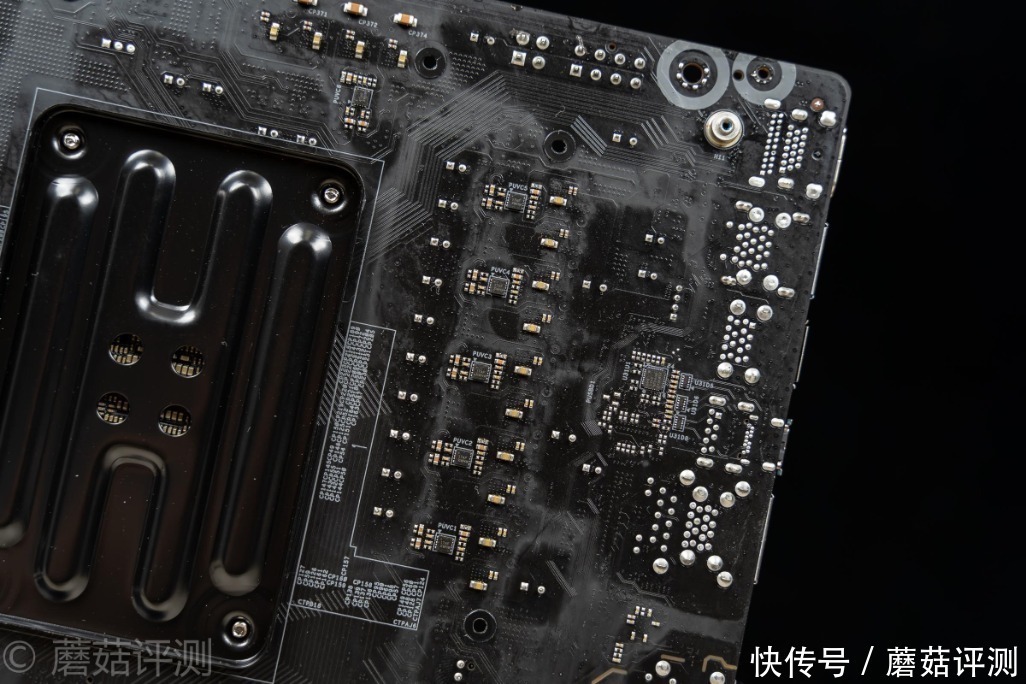

▼主板的背面，可以看到六颗倍相器。PWM控制器输出6+2相供电控制信号，其中6相通过倍相器倍相成12相，加原来的2相供电，组成14相供电。供电的规格十分的豪华，应付3900X这种级别的处理器也是轻轻松松。
文章图片
▼主板的右下角还有其他供电部分，Mos是SM4337，最大通过电流55A，还不错。
文章图片
▼华擎这块B550EX4的滤波电容用料很棒，尼吉康（原富士通）的黑色FP系列，12K的。
文章图片

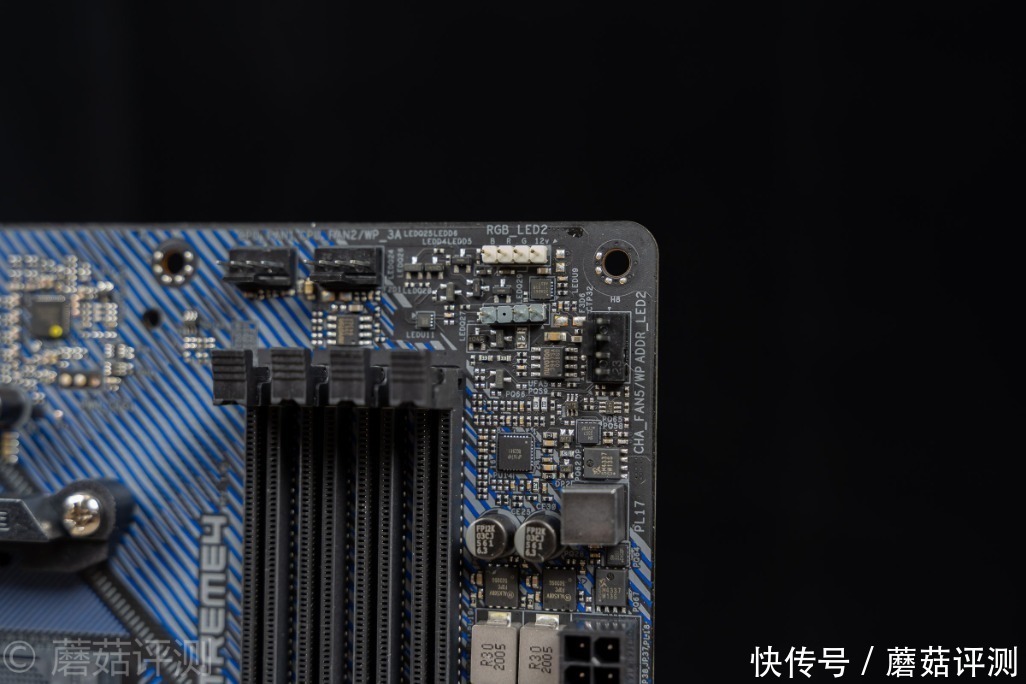

▼灯效和风扇供电部分，均有独立的驱动IC。
文章图片

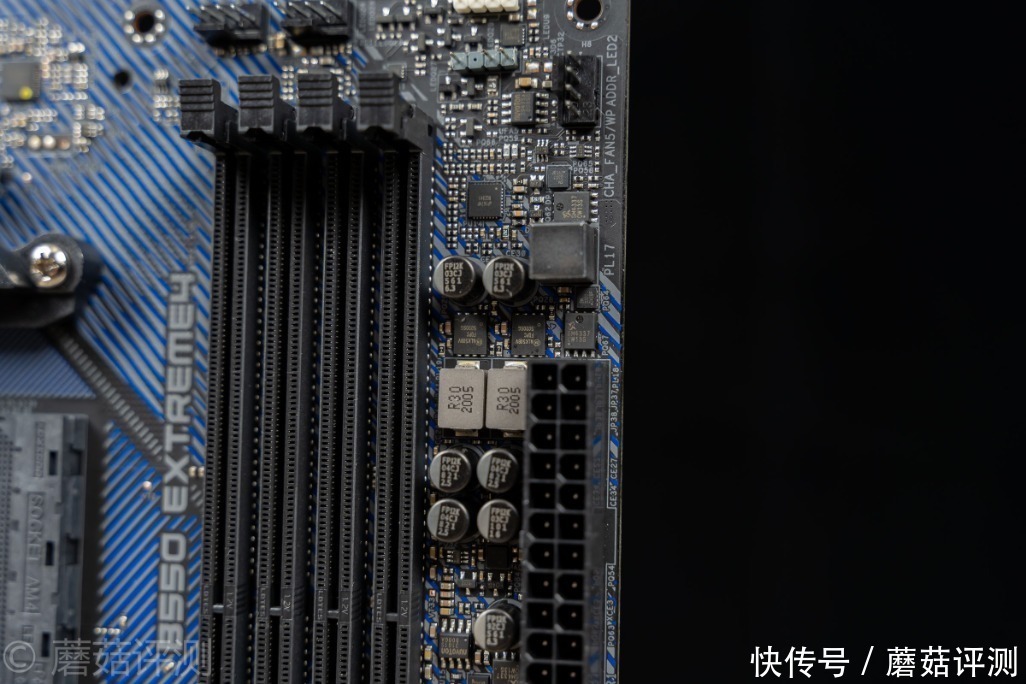

▼内存供电，这里貌似是两相。PWM控制器是UP1674P，下面是两颗Mos管，FDCP5030SG，最大输出电流貌似是84A，单颗最大输出功率25W，用来给内存供电，绰绰有余。
文章图片
▼Type-C插座后面有一颗ASM1543。
文章图片

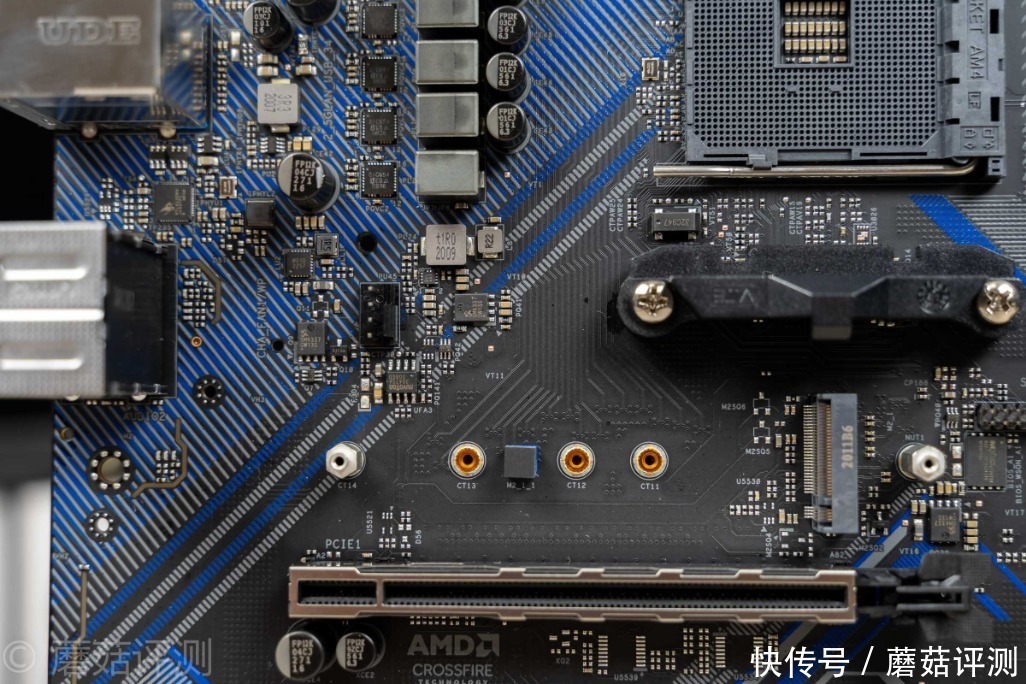

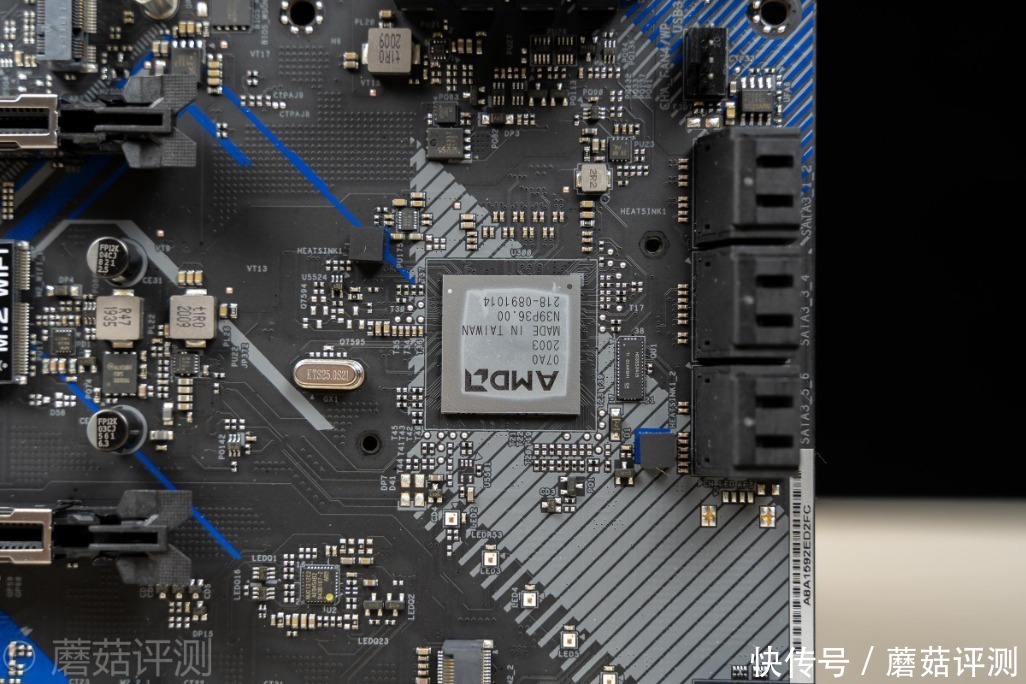

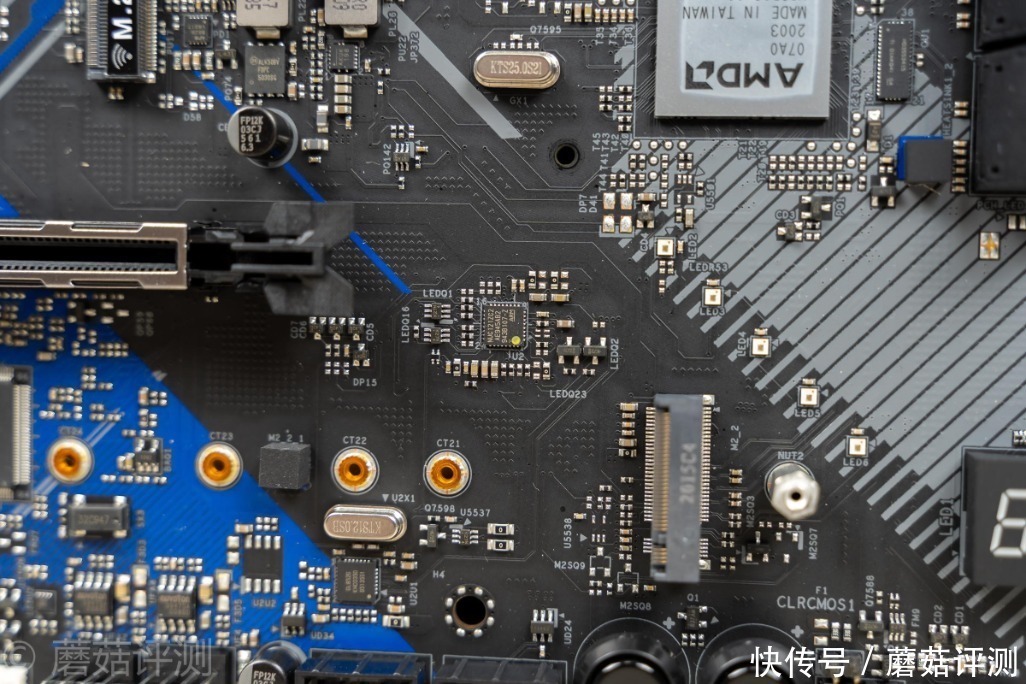

▼接着下面是漂亮的AMD的B550芯片，芯片上方是供电，右侧是一颗Ti的HD3SS3415通道模拟差动开关，用于将PCIe转换为SATA、USB等。芯片下面有贴片的LED，用于提供灯效。
文章图片
▼旁边是一颗MUC121ZC2，这是一颗ARM芯片，用于主板的灯效控制。
文章图片

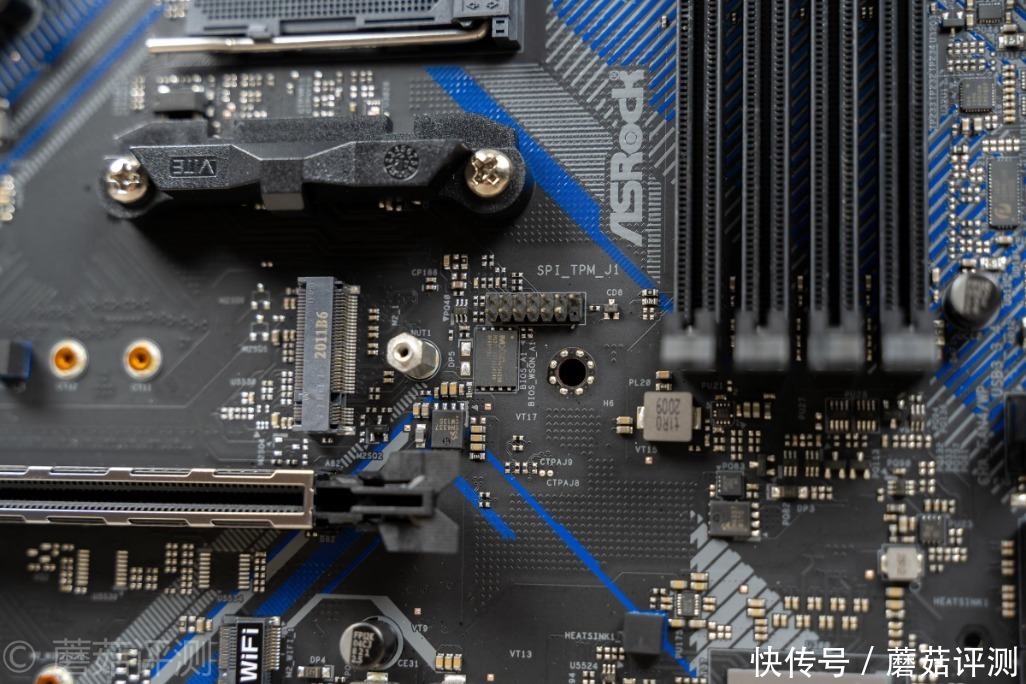

▼CPU插座的右下角，可以看到一颗BIOS芯片。
文章图片
▼主板的IO部分，可以看到桥接芯片，P13EQX。
文章图片
▼下面有一颗RTL8125BG，2.5G带宽Lan口的主控芯片。
文章图片

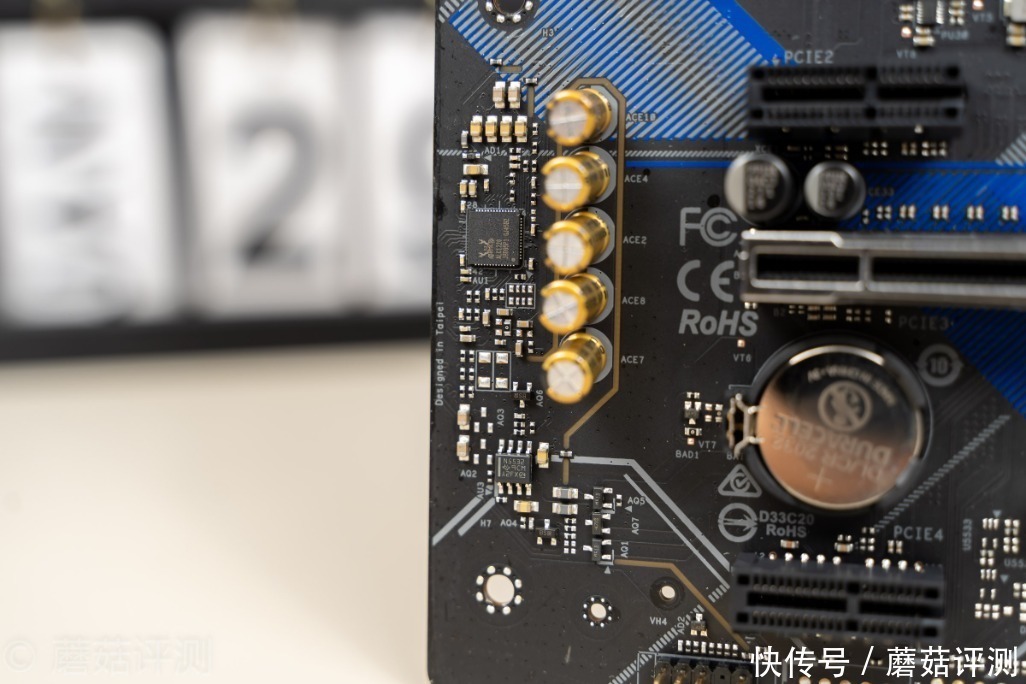

▼音频部分，熟悉的小螃蟹的ALC1220，另外，下面有一颗独立的运放芯片5532，旁边有专业的音频电容，这款主板的音质应该会很不错。
文章图片
▼最下面的全长PCIe插槽下面有一颗NCT6796D芯片，用于监控主板的各项参数。
文章图片

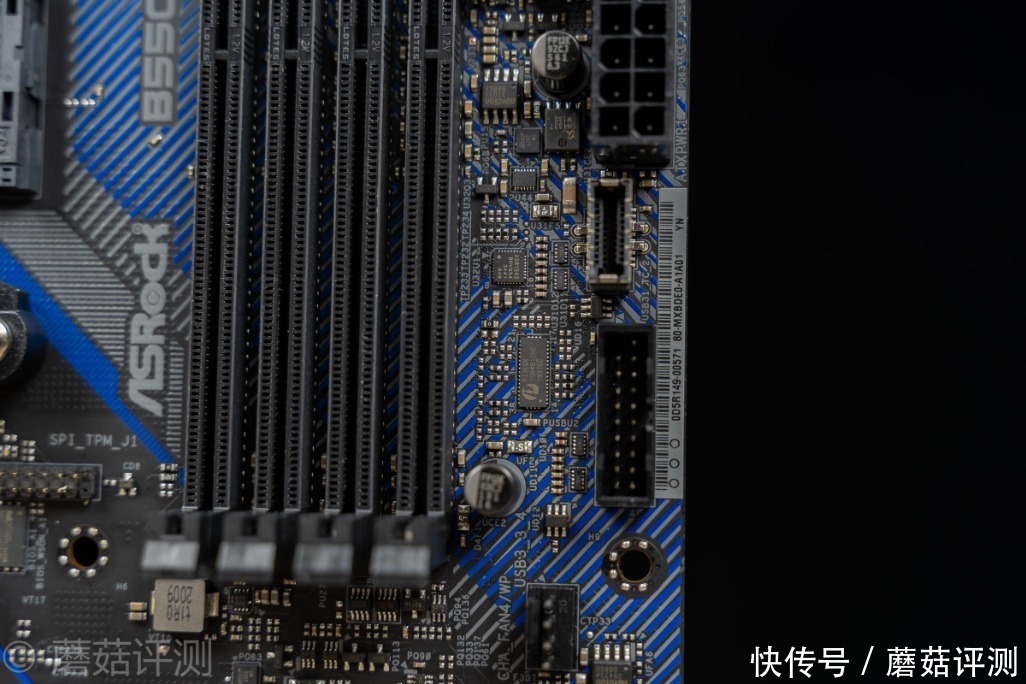

▼右侧有一颗GL852G芯片，USB2.0的Hub芯片。
文章图片
▼主板背面还有一颗ASM1543，用于主板背面的Type-C接口。
