33W闪充|拆解报告：VIVO 33W FlashCharge2.0闪充车充
作为国内最早配备快充的国产手机品牌之一，vivo推出的FlashCharge2.0闪充技术将充电速度提升至33W，并围绕FlashCharge2.0推出了相关配件，包括33W闪充充电器、33W闪充移动电源，以及今天要拆解的33W闪充车充，完善了自家的闪充生态。
vivo闪充车载充电器已经上市多时，这款车充采用铝合金金属机身，配备两个USB-A接口，最高支持33W闪充，为X50充电30分钟即可充入58%电量。那么我们开始对这款车充进行拆解，看看其内部设计做工如何。
一、vivo 33W闪充车充外观
文章图片

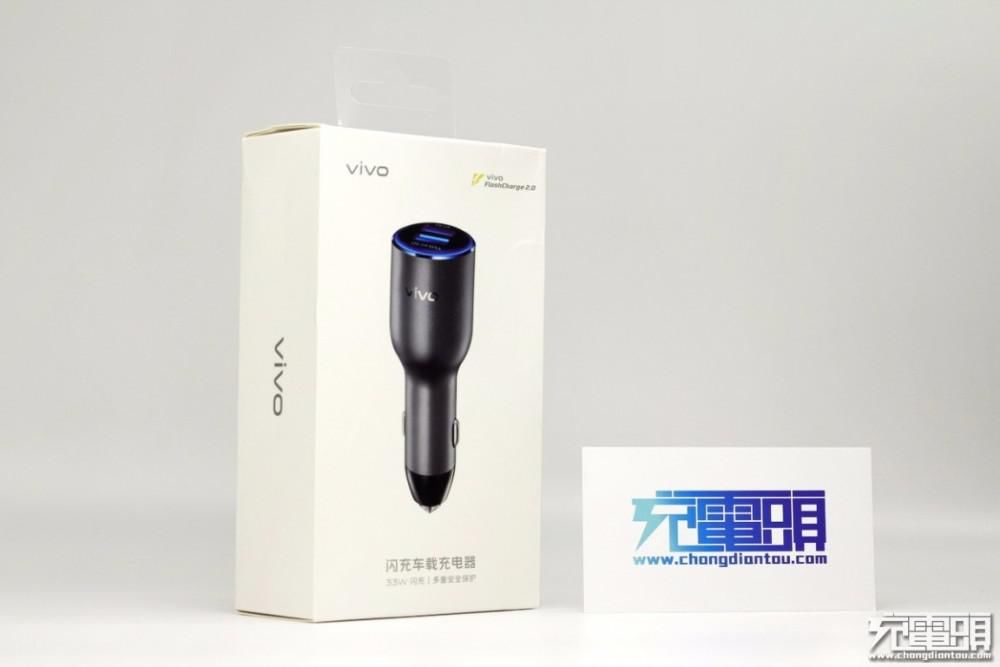

包装盒顶部带有挂钩，方便产品展卖；正面印有车充外观图、vivo品牌、FlashCharge2.0和产品名称。
文章图片
背面印有产品特性和参数信息。
文章图片

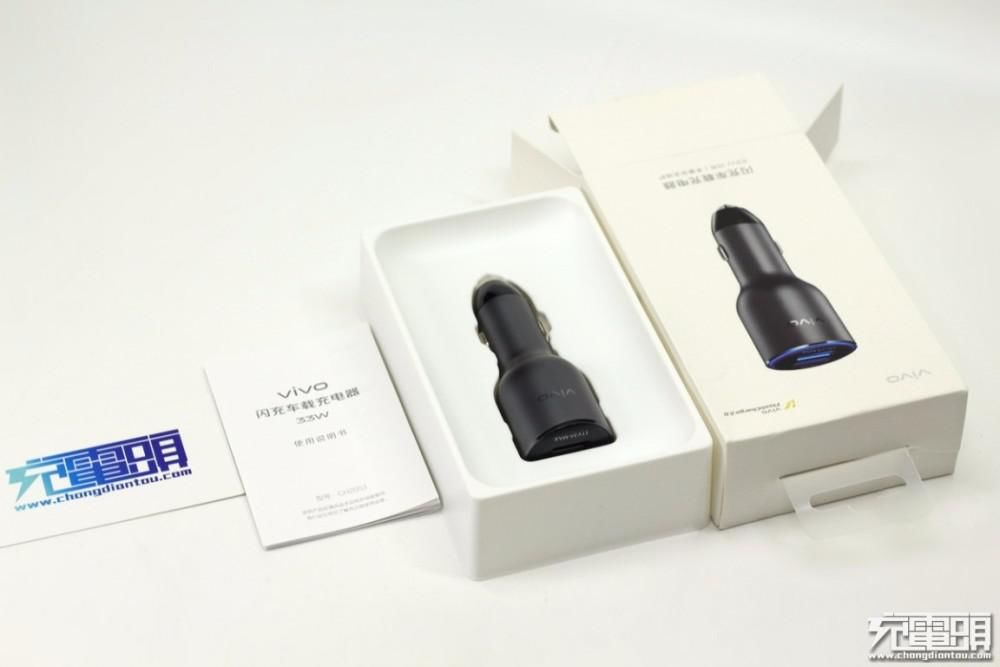

包装盒内全部东西一览，车充使用塑料盒进行固定保护。
文章图片
vivo这款车充由塑料和金属壳两部分连接组成，金属壳圆润设计，表面喷砂和阳极氧化处理，头部有vivo品牌字样。
文章图片

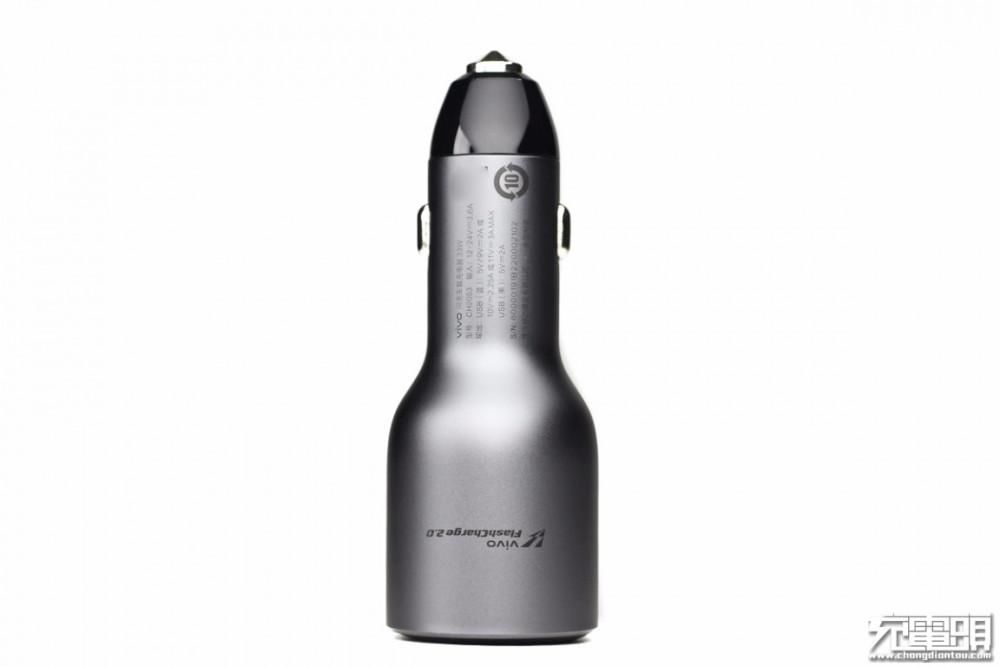

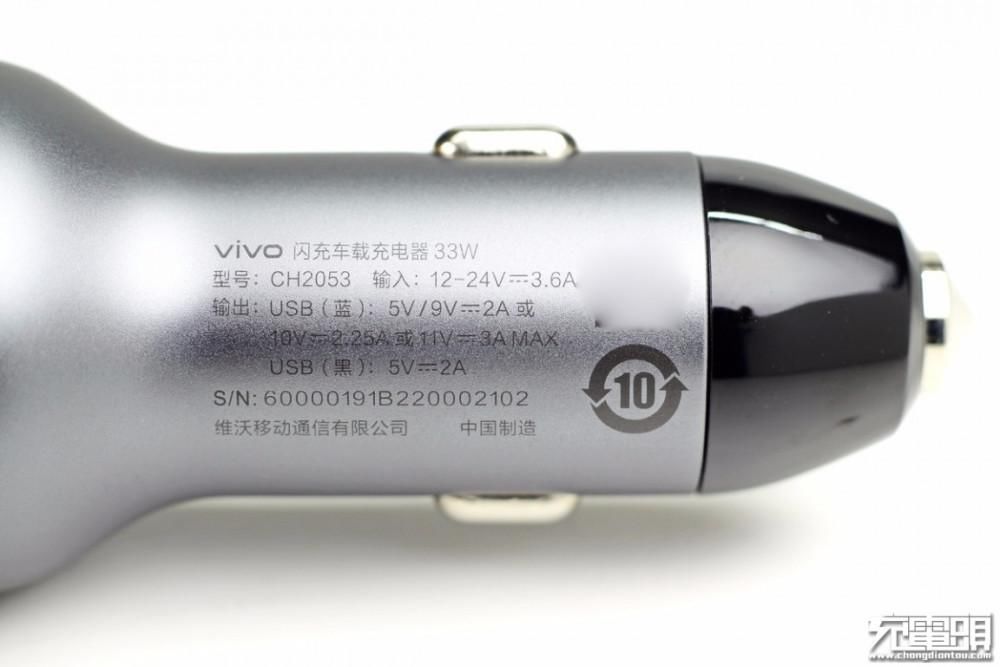

机身背面标注车充的参数信息。
文章图片
产品名称：vivo 闪充车载充电器 33W
型号：CH2053
产品尺寸：32*32*89.2mm
产品重量：约为47g
外壳材质：铝合金+PC
输入：12/24V~3.6A
输出：
USB（蓝）：5V2A、9V2A、10V2.25A、11V3A Max
USB（黑）5V2A
文章图片

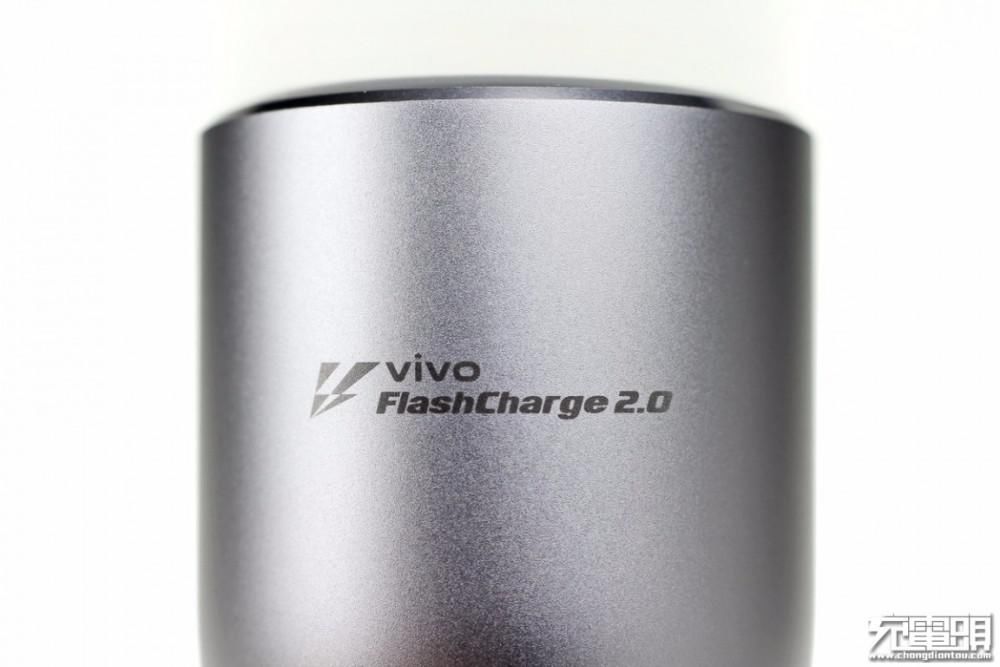

头部印有vivo FlashCharge2.0闪充字样。
文章图片

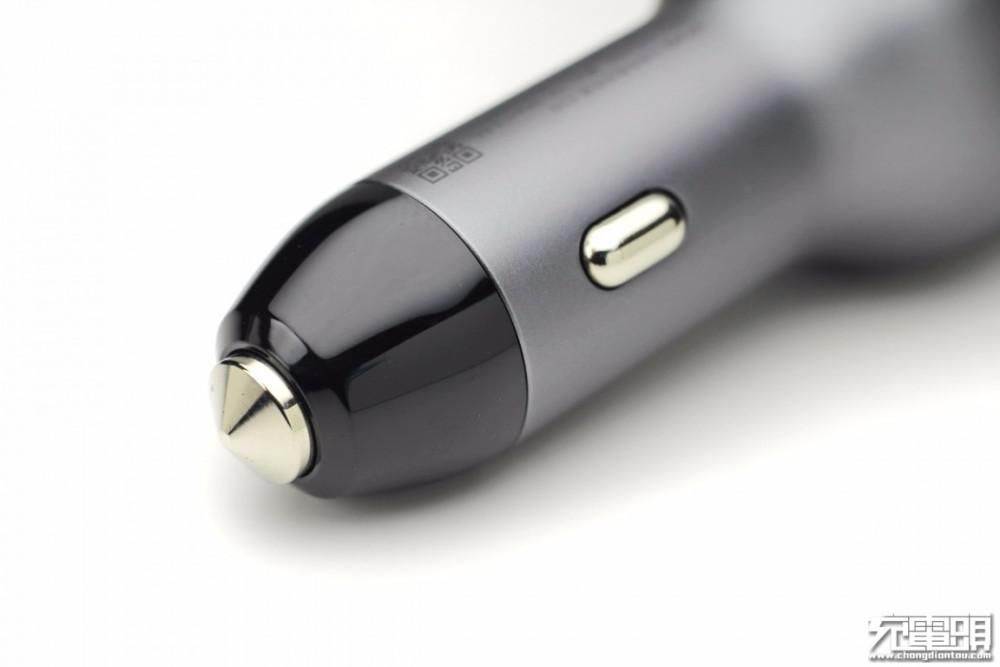

正极顶针为锥体设计，塑料绝缘部分采用PC阻燃材质，很有质感。
文章图片

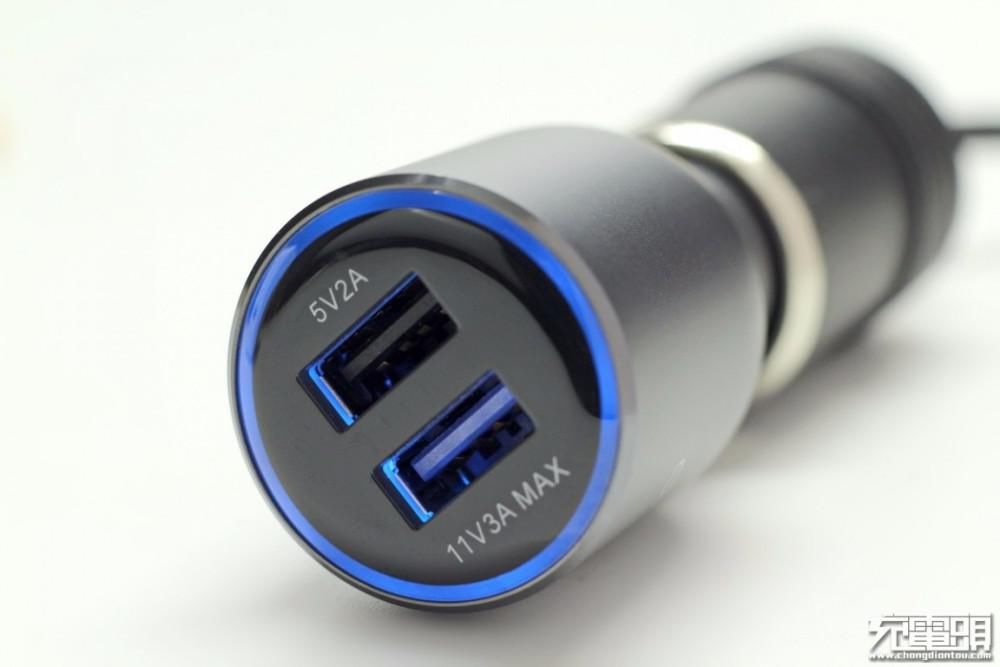

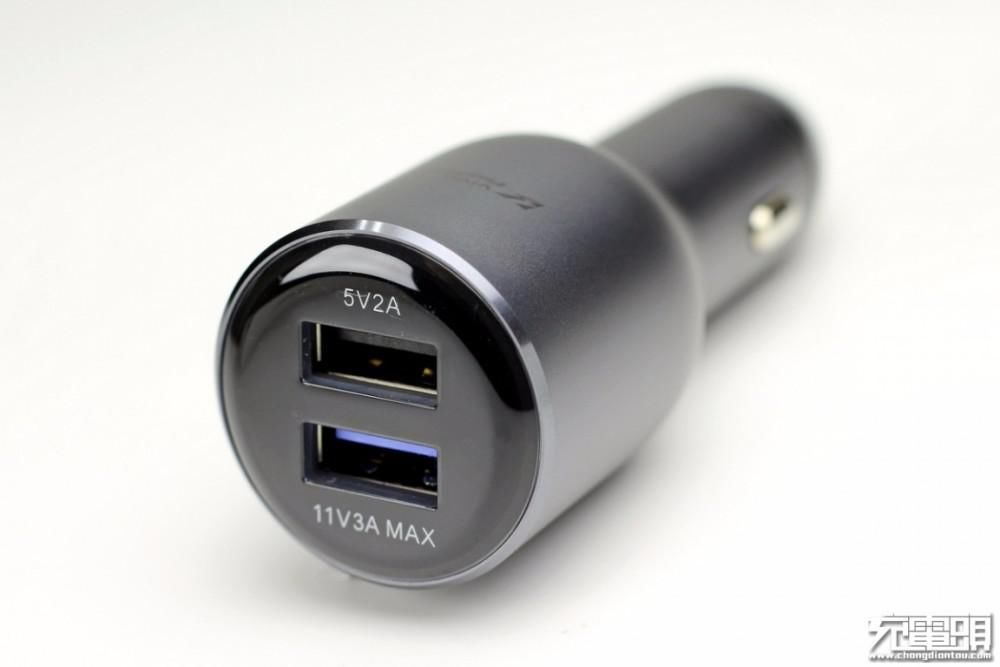

输出顶面配备两个USB-A口，分别采用蓝黑胶芯加以区别，接口旁还标注有输出规格参数。
文章图片
此外顶面边缘设计有导光圈，通电后亮蓝光，方便黑暗环境寻找车充。
文章图片

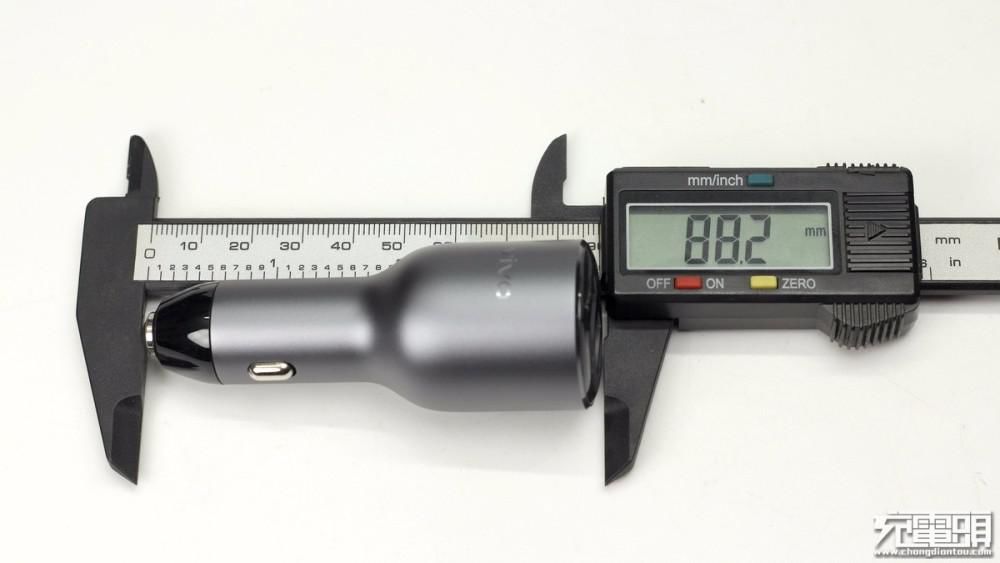

使用游标卡尺实测车充长88.2mm。
文章图片
头部直径31.9mm。
文章图片

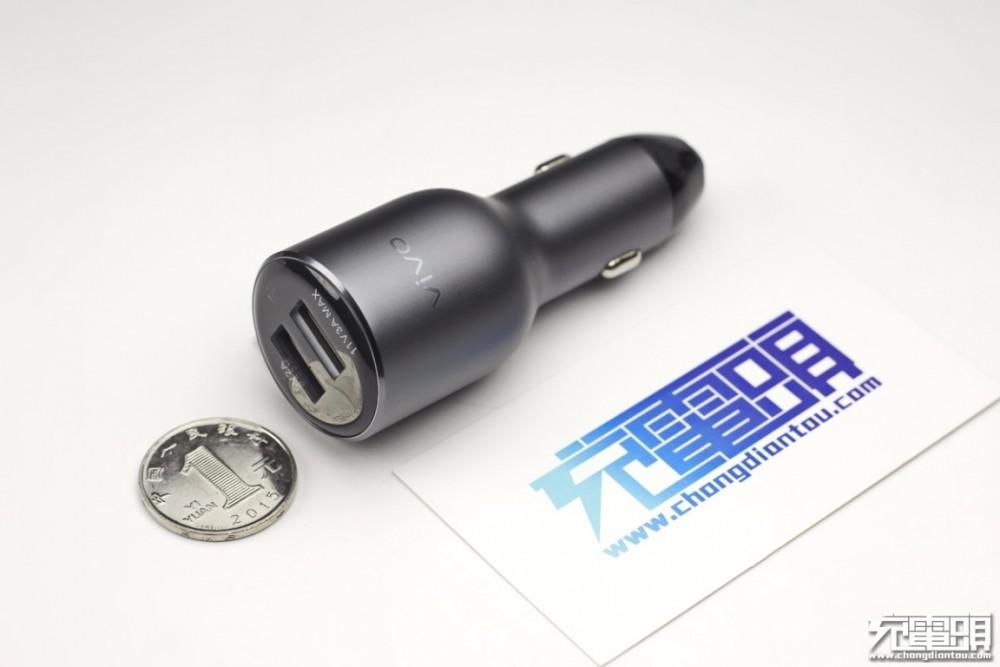

和一元硬币大小直观比较。
文章图片

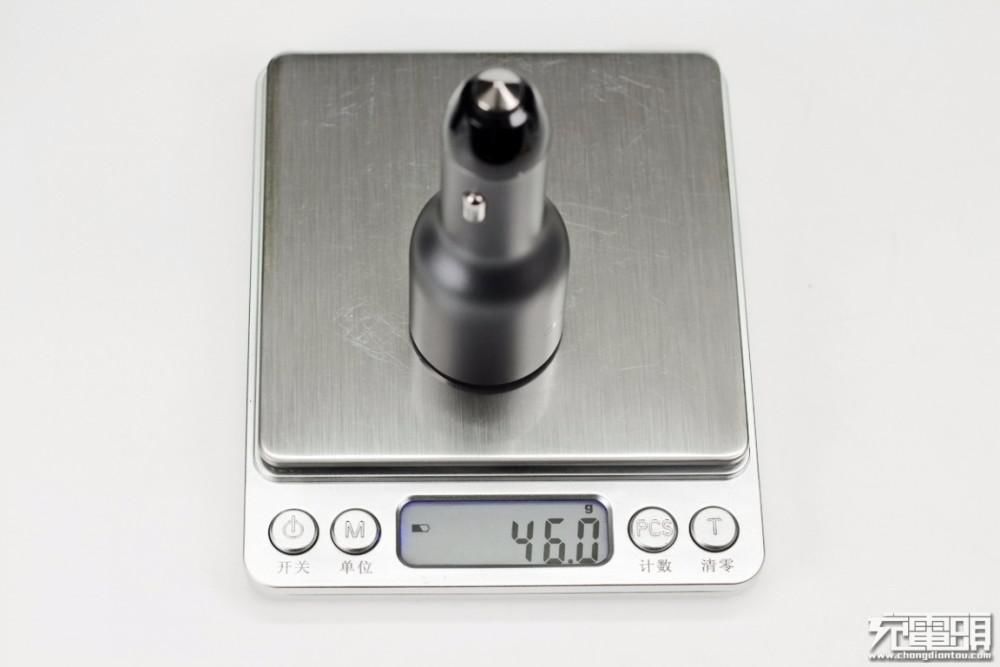

车充净重约为46g。
文章图片

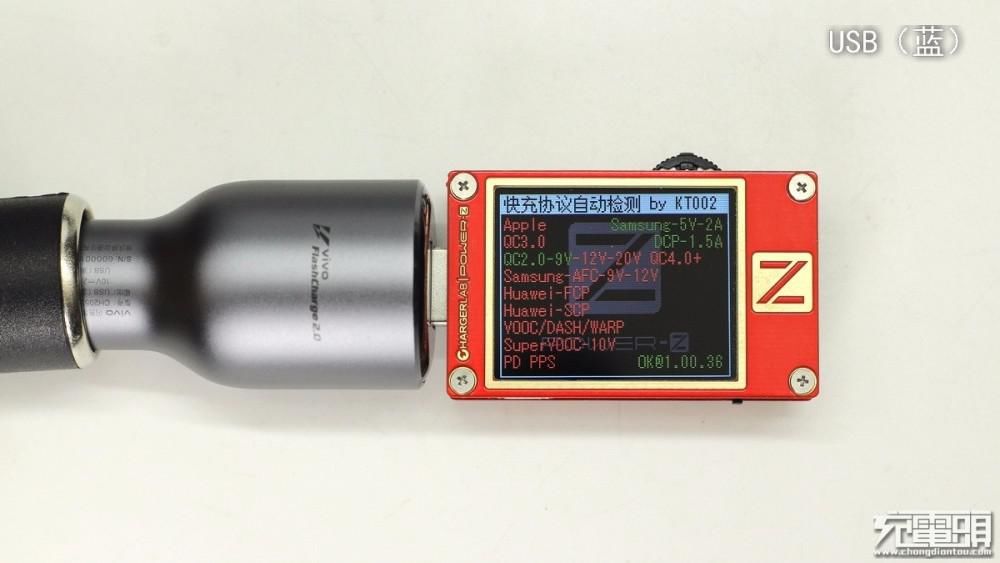

使用ChargerLAB POWER-Z KT002检测USB-A快充口的输出协议，显示支持Samsung 5V/2A、DCP和QC2.0协议。
文章图片

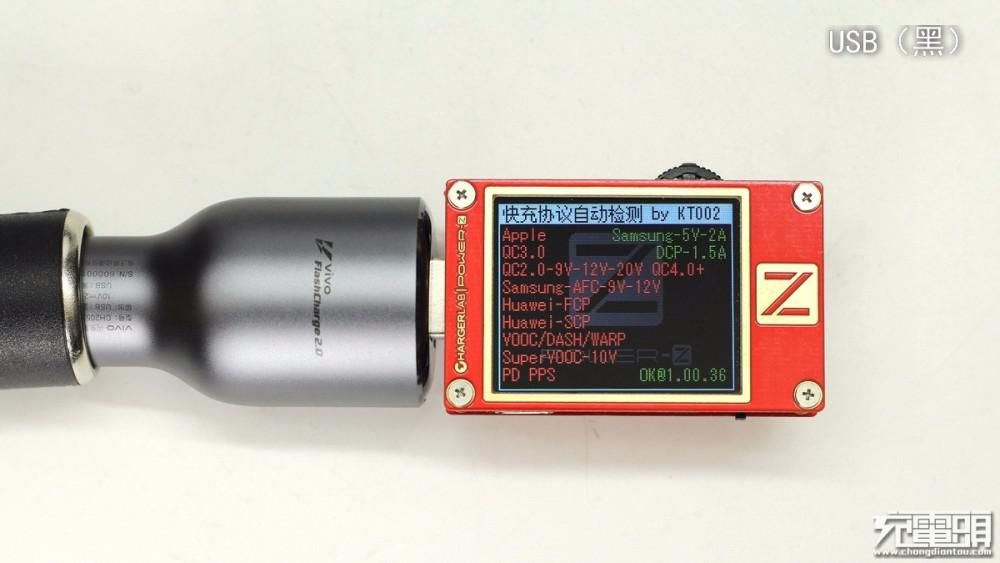

另一个A口经KT002检测显示支持Samsung 5V/2A和DCP协议。
文章图片
使用车充快充口给移动电源进行充电测试，显示充电电压9.3V，电流1.95A，充电功率为18W。
文章图片

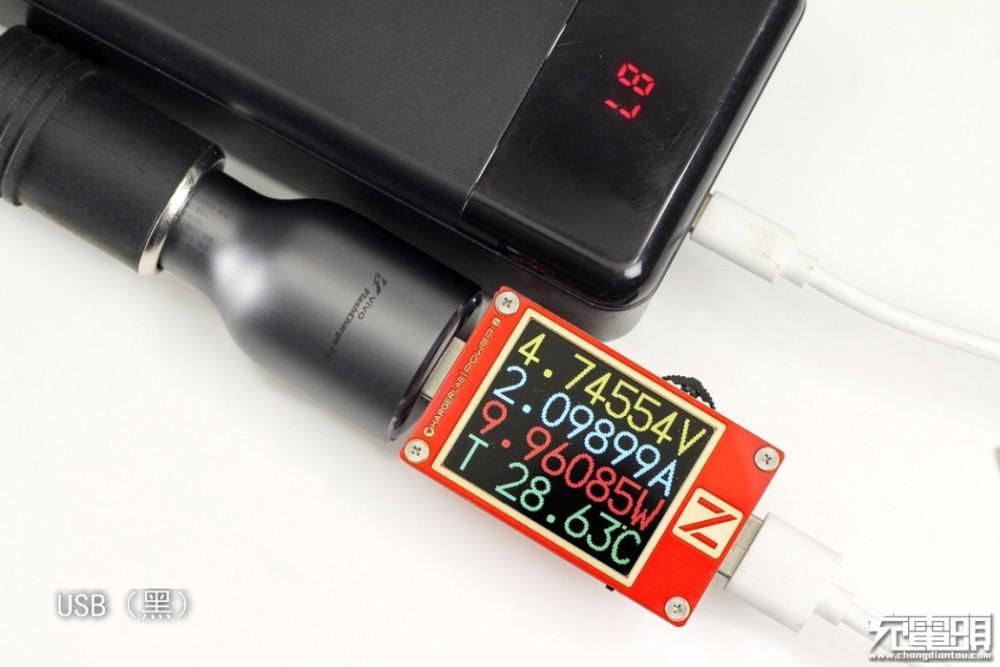

另一个接口实测充电功率则为10W。两个接口的输出功率实测均符合标称。
二、vivo 33W闪充车充拆解
文章图片

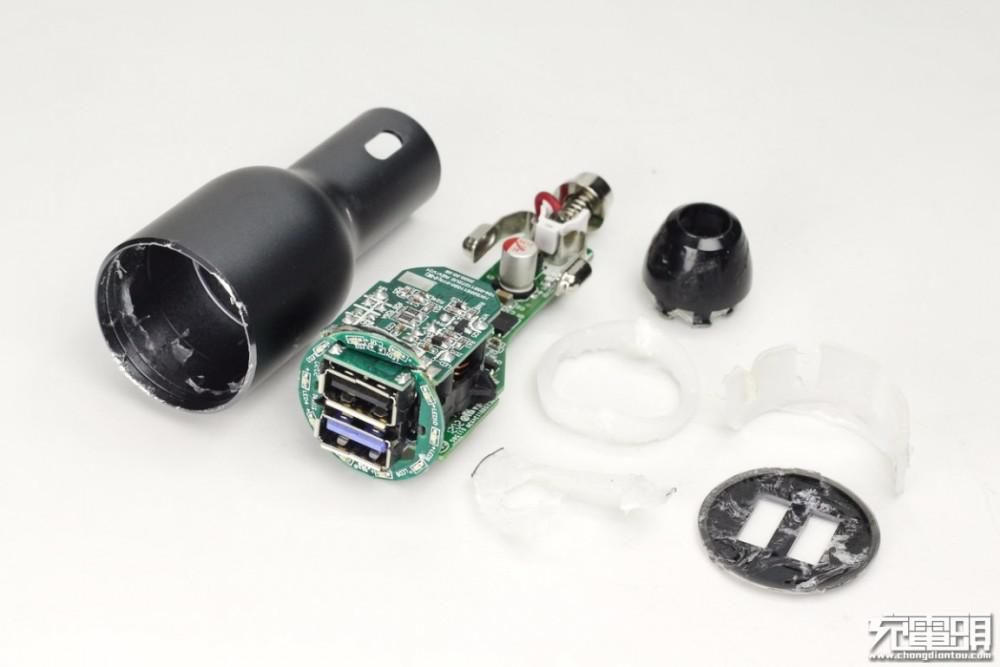

暴力拆掉输入输出端外壳，机身壳采用卡扣进行封装。
文章图片
输出端有一块圆形PCB灯板，中心镂空来穿过USB接口。
文章图片

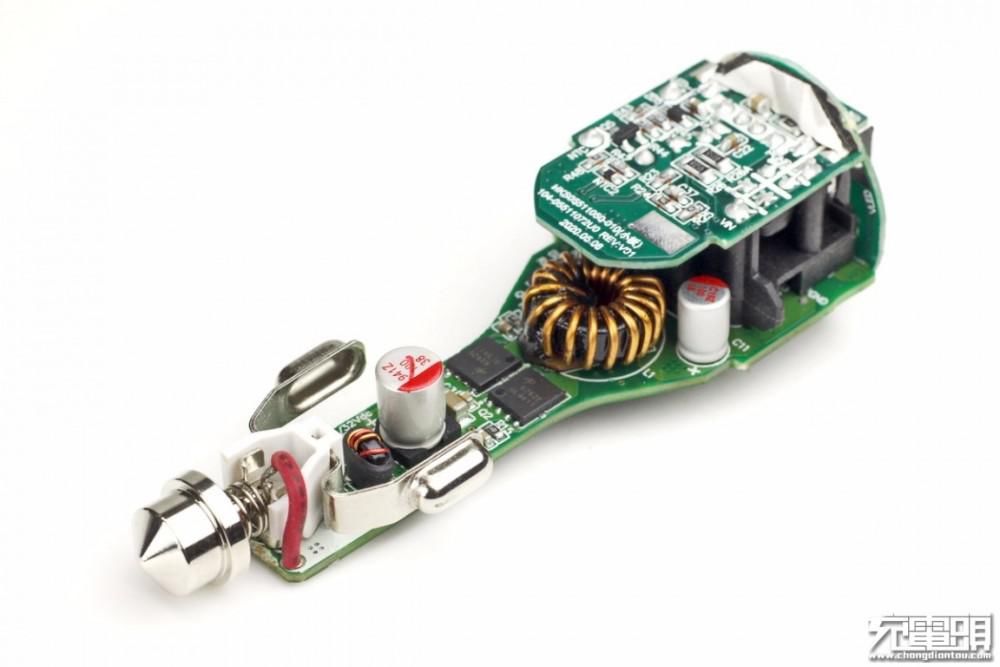

此外从侧面看去，输出端还采用两块PCB板设计，两块电路板之间有黑色塑料框架进行支撑固定。
PCB板背面设有两颗芯片，还有热敏电阻检测车充内部温度。
文章图片

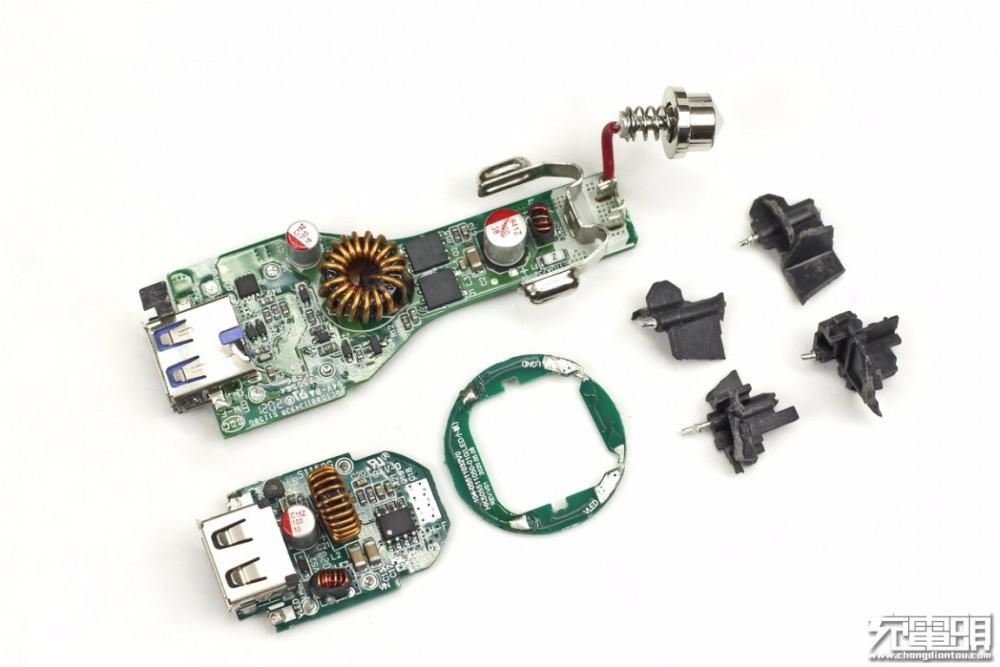

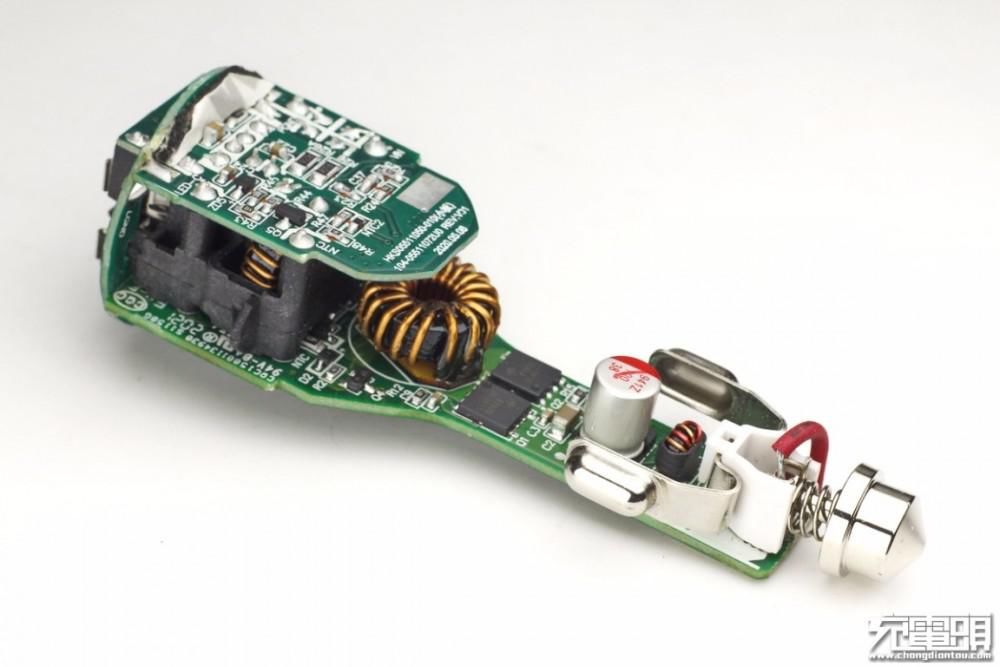

将小板全部拆开，经过对电路观察分析发现，vivo 33W闪充车载充电器采用了两路独立的DC-DC降压输出，快充口由协议芯片控制，标充口固定5V输出的架构。下面我们就从输入端开始一一了解各元器件。
文章图片

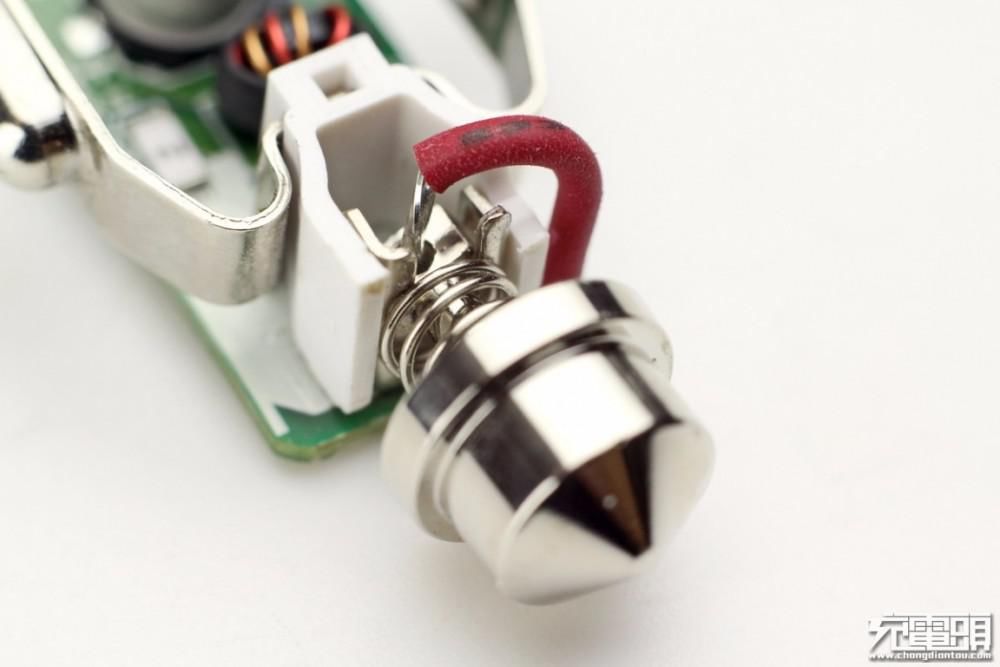

输入端一览。
