33W闪充|拆解报告：VIVO 33W FlashCharge2.0闪充车充( 二 )
文章图片
正极顶针内有弹簧，并通过红色导线焊接，降低电阻。此外和负极弹片之间设有白色硬塑隔离板，确保绝缘。
文章图片

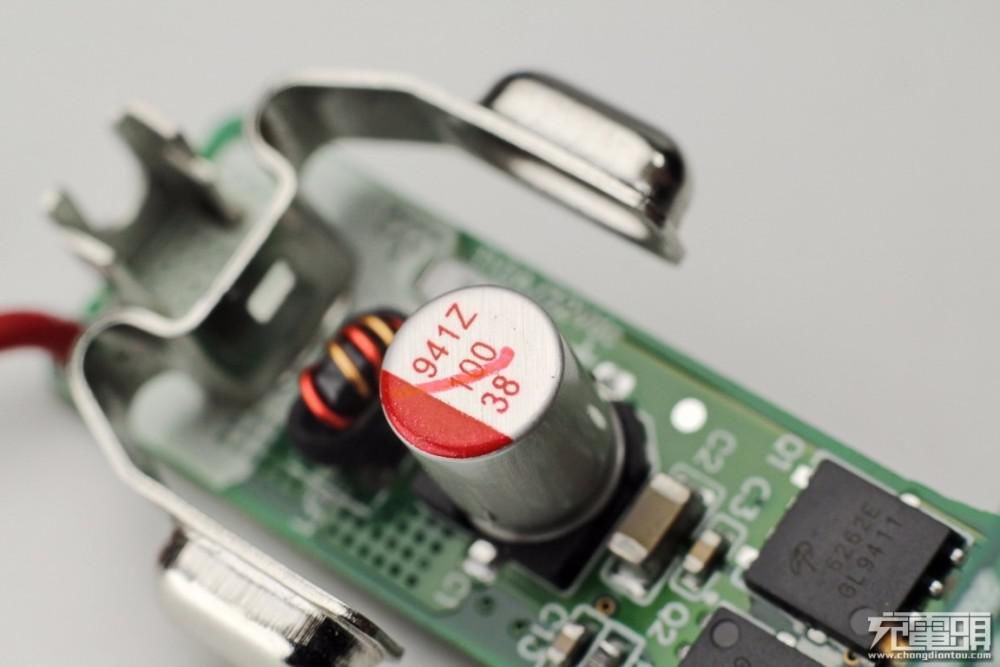

输入滤波固态电容规格为38V 100μF。旁边是一颗滤波电感，外套热缩管。
文章图片

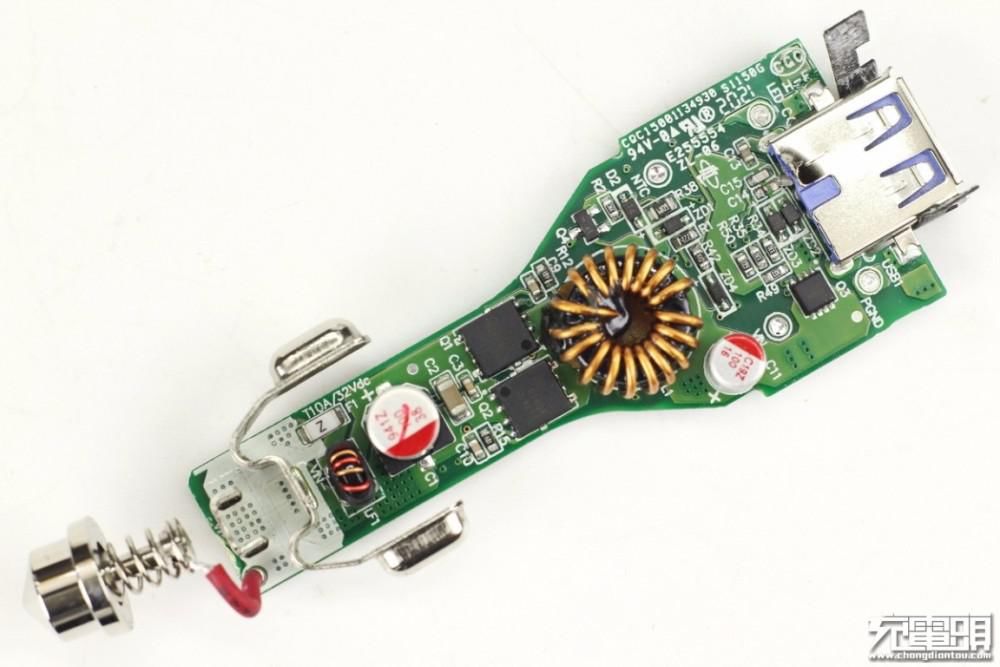

板子中段位置设有两颗MOS和磁环电感，输入端有保险丝用于短路保护。
文章图片

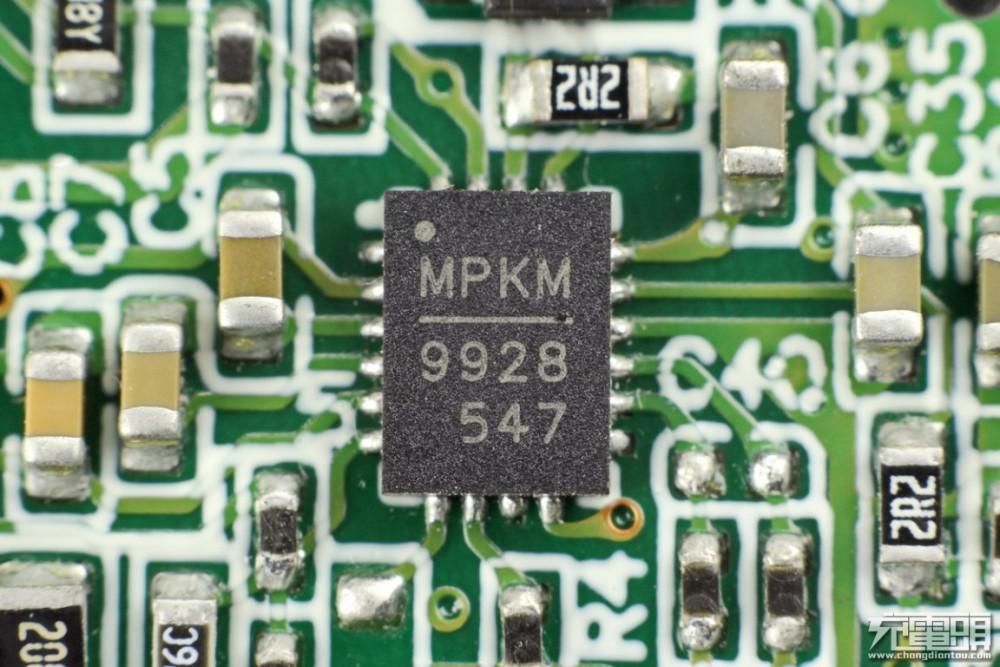

背面的一颗芯片是MPS芯源半导体的MP9928同步整流降压控制器，输入电压最高60V，支持多重保护功能，采用QFN3X4mm封装，内置双NMOS驱动器，驱动外置开关管进行输入降压操作，用于快充口输出。
文章图片
MPS MP9928详细资料。
文章图片
AOS万代半导体的同步整流降压管，型号AON6262E，NMOS，耐压60V，两颗配合同步整流降压控制器组成同步整流降压。
文章图片

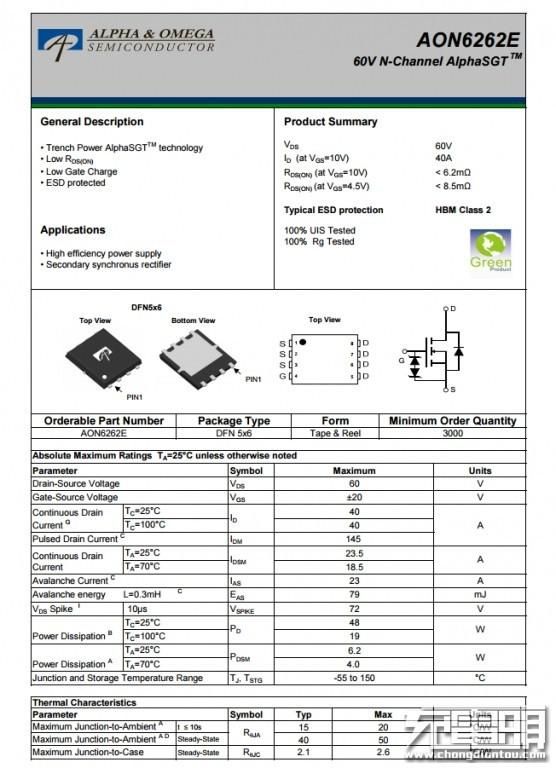

AOS AON6262E 详细资料。
文章图片
输出端一览，一颗固态电容规格为16V 100μF，用于同步整流降压输出滤波。USB-A口旁边是一颗输出VBUS开关管。
文章图片

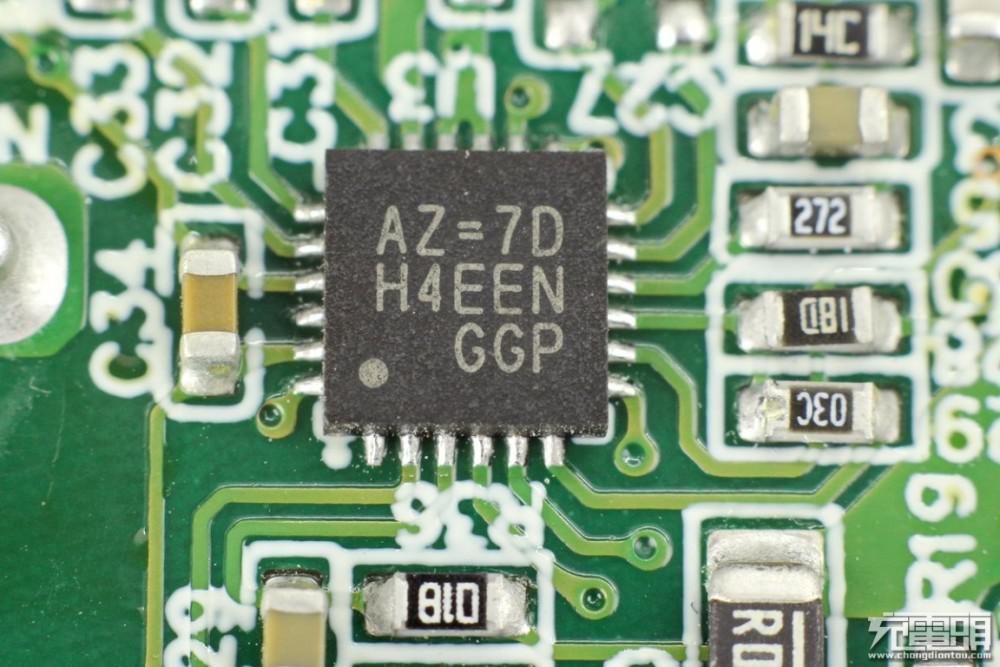

USB-A快充口的协议芯片，立"/>
文章图片
立?? RT7205A 详细资料。
文章图片

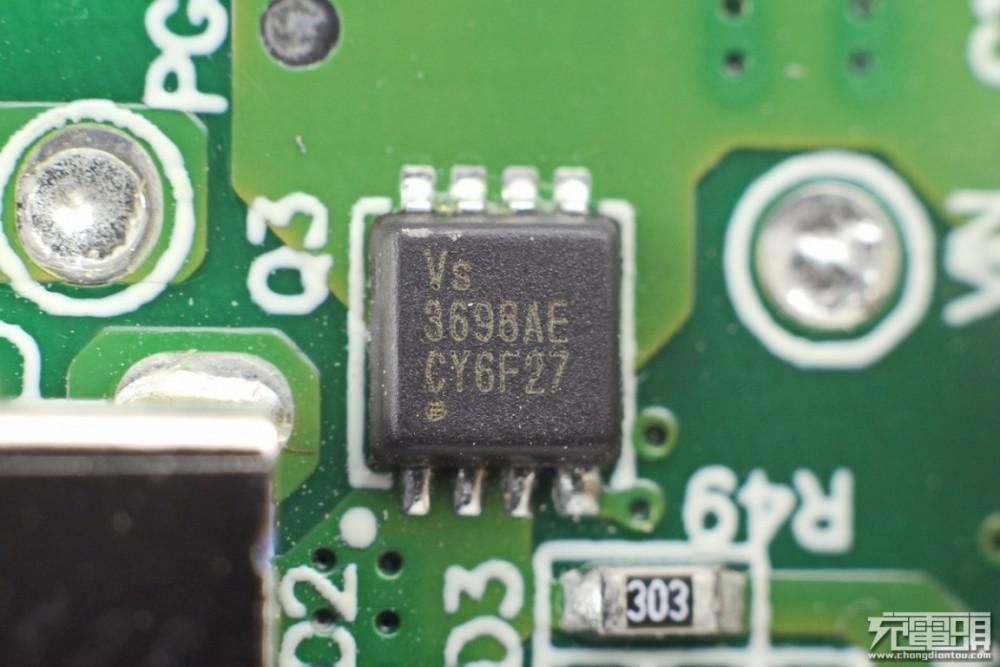

输出VBUS开关采用威兆VS3698AE，NMOS，耐压30V。
文章图片

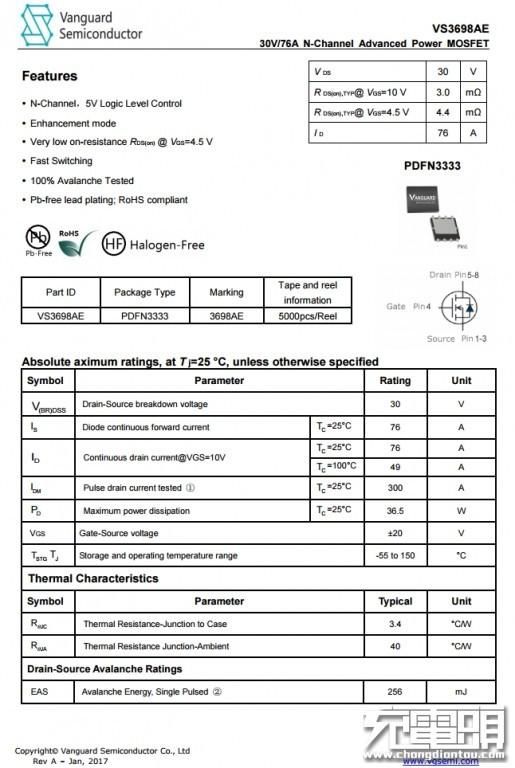

威兆 VS3698AE 资料信息。
文章图片

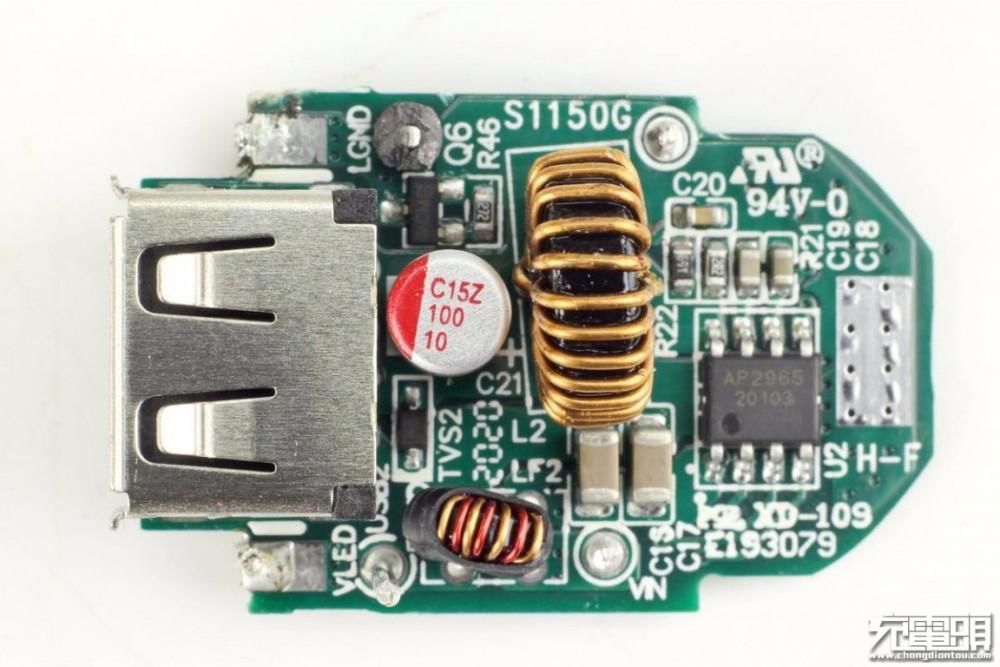

另一个USB-A口所在小板一览，设有同步降压芯片、磁环电感，滤波电感和固态电容。固态电容规格为10V 100μF，输入有一颗共模电感滤波。
文章图片

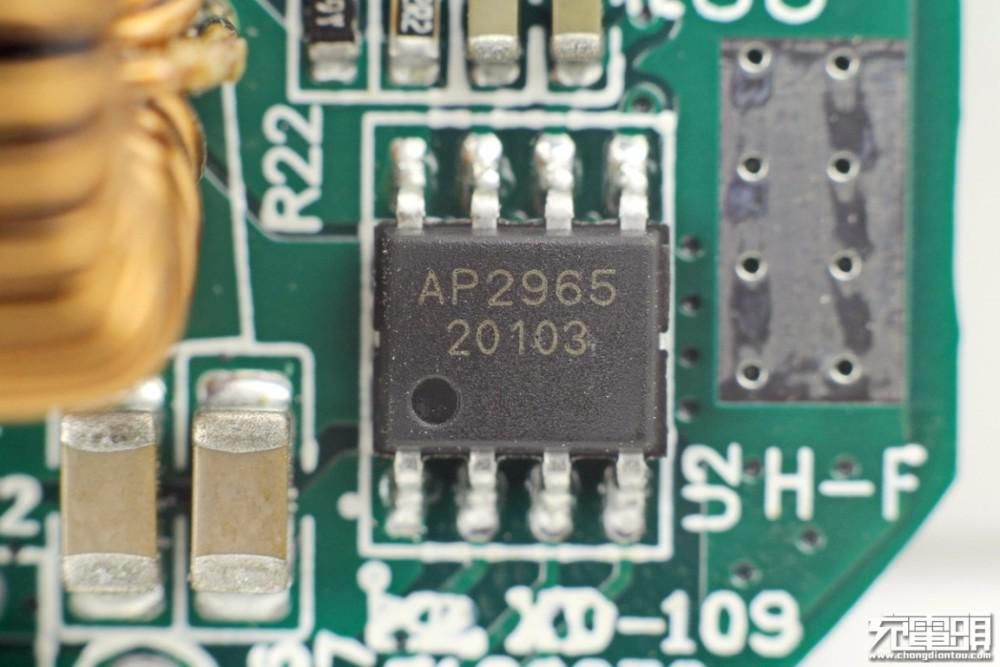

AP2965是Chipown芯朋的一颗高性能同步降压稳压芯片。AP2965内置开关管，最大输出电流4.2A，输出限流可由外部电阻控制，在输出电压低于3V之前可以保持恒流输出；适用于QC2.0、QC3.0、USB PD（5V/3A）以及苹果5V/2.4A等充电设备，ESOP8封装增强散热。
文章图片

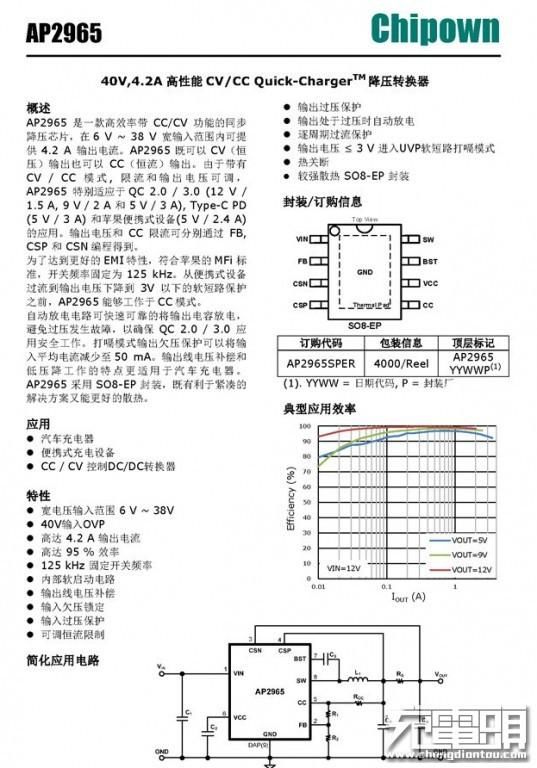

芯朋AP2965资料信息。
文章图片

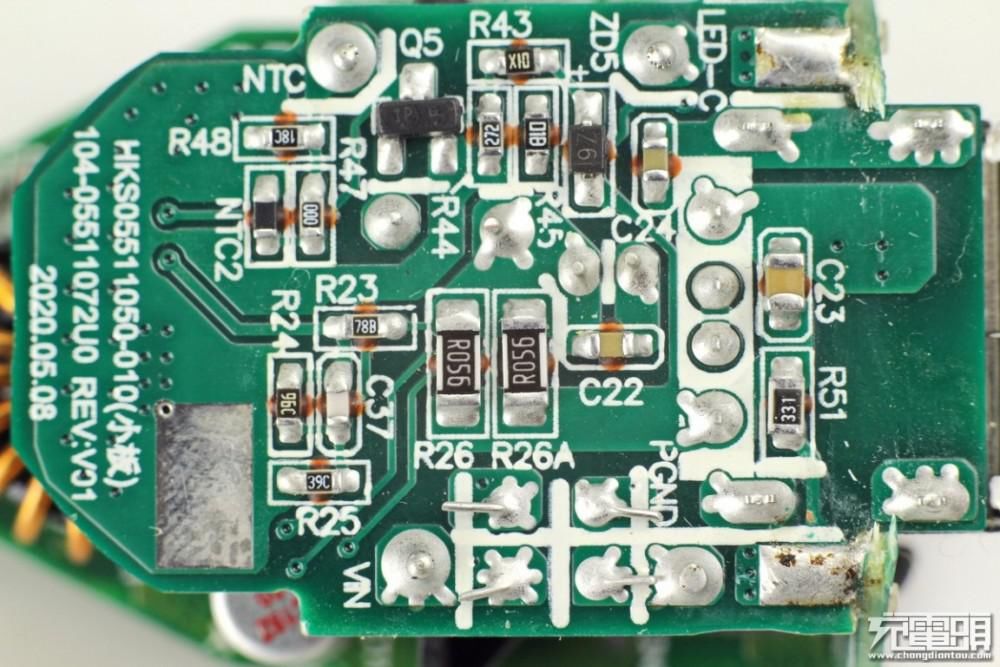

小板背面特写，有两颗取样电阻用于输出检流，小板上有NTC热敏电阻检测温升。
文章图片

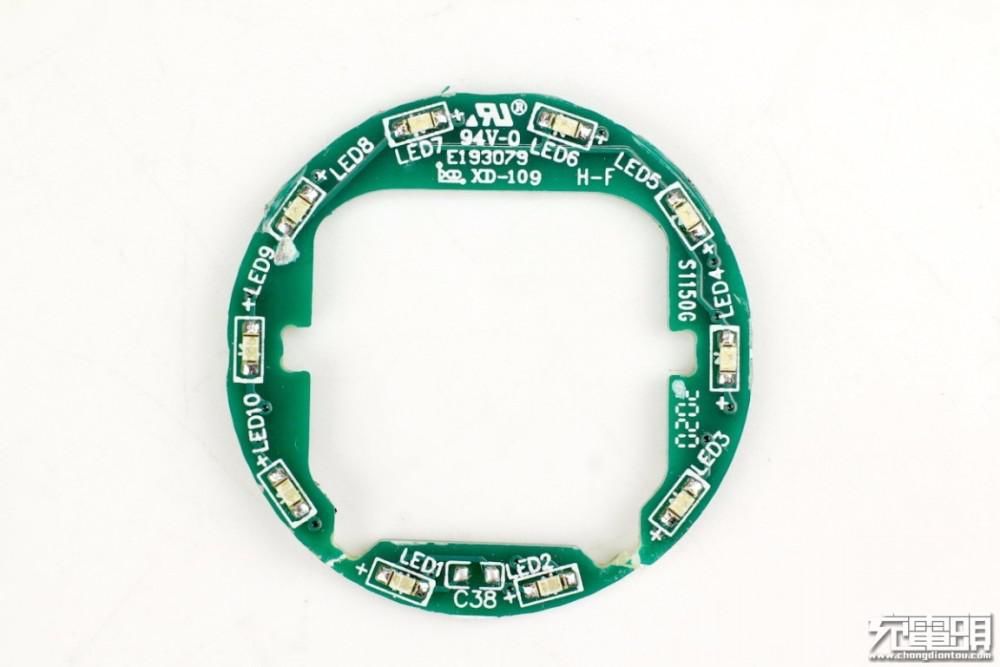

圆形小板边缘设有10颗LED指示灯。
文章图片

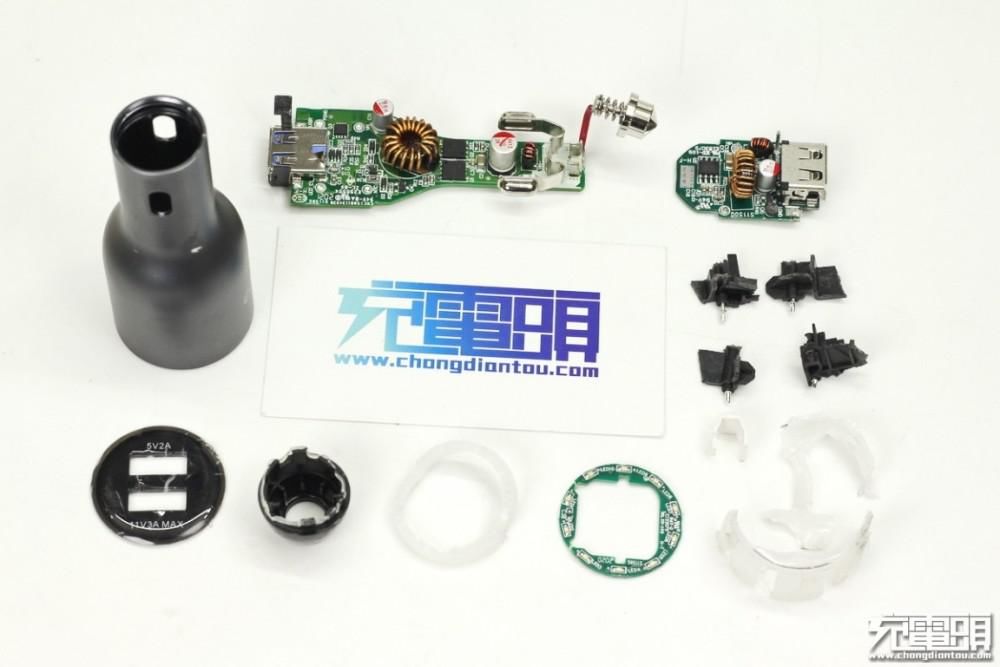

全部拆解完毕，来张全家福。
充电头网拆解总结
vivo 33W FlashCharge2.0闪充车充外壳由铝合金+PC组成，主体机身壳流线型设计，表面喷砂和阳极氧化处理，顶面配有LED等，整体设计精致美观。配备的两个USB-A接口，一个支持11V3A闪充，另一个支持5V2A输出，总输出功率43W，可同时为vivo家族手机和车载导航设备、行车记录仪等车载设备供电。
【 33W闪充|拆解报告：VIVO 33W FlashCharge2.0闪充车充】充电头网通过拆解了解到，vivo这款车充USB闪充口采用MPS MP9928搭配万代MOS实现DC-DC同步整流降压，协议芯片控制输出电压，而另一个USB标充口则采用芯朋AP2965固定5V降压输出。此外输入输出端均设有固态电容和电感进行滤波，输出纯净，两路降压元件均有热敏电阻检测温度，避免温升过高，确保安全。
