测评盘点|拆解报告：Bose QuietComfort Earbuds 真无线降噪耳机( 二 )
文章图片
耳机在充电盒内的状态 。
文章图片

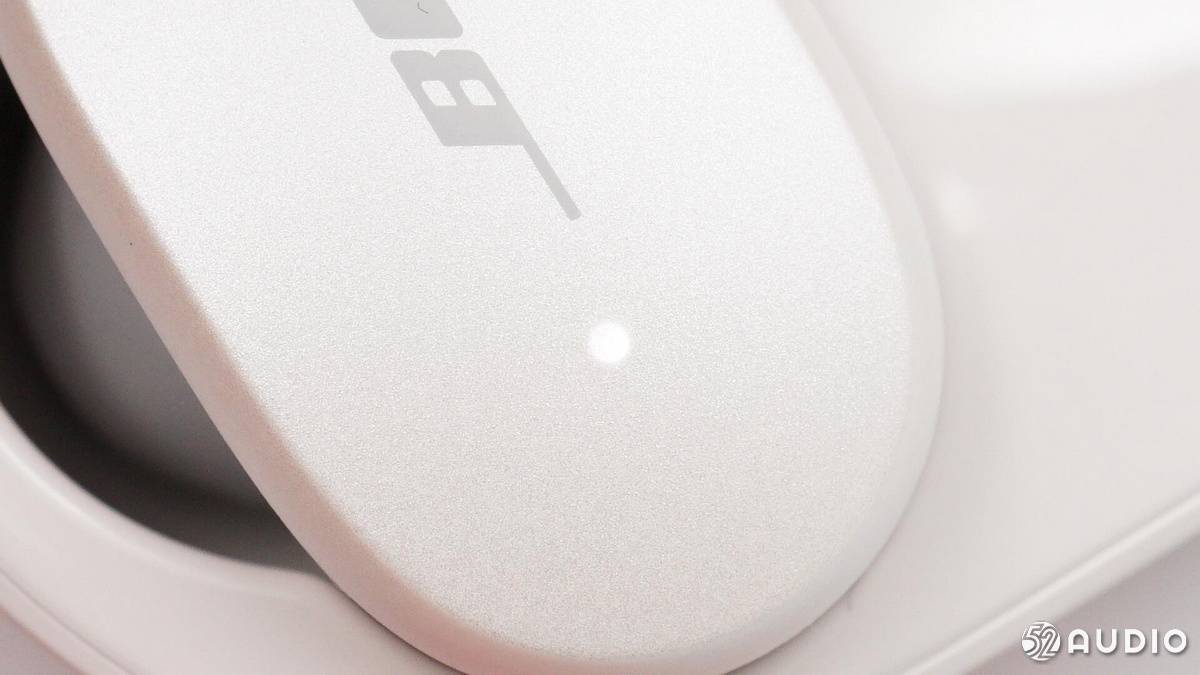

耳机的隐藏指示灯设计 。
文章图片
上盒盖内侧贴合与盒子相同颜色的软质橡胶 ， 用来固定耳机且不磨损耳机外壳 。
文章图片

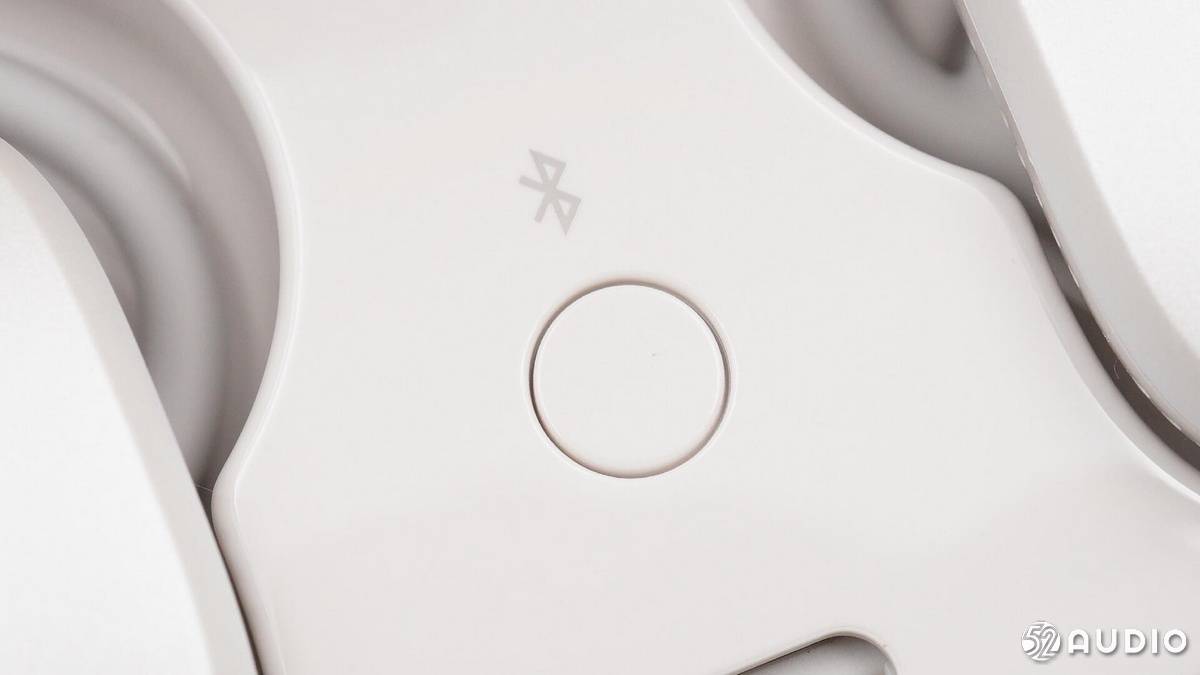

充电座舱上的快速配对按键 。
文章图片

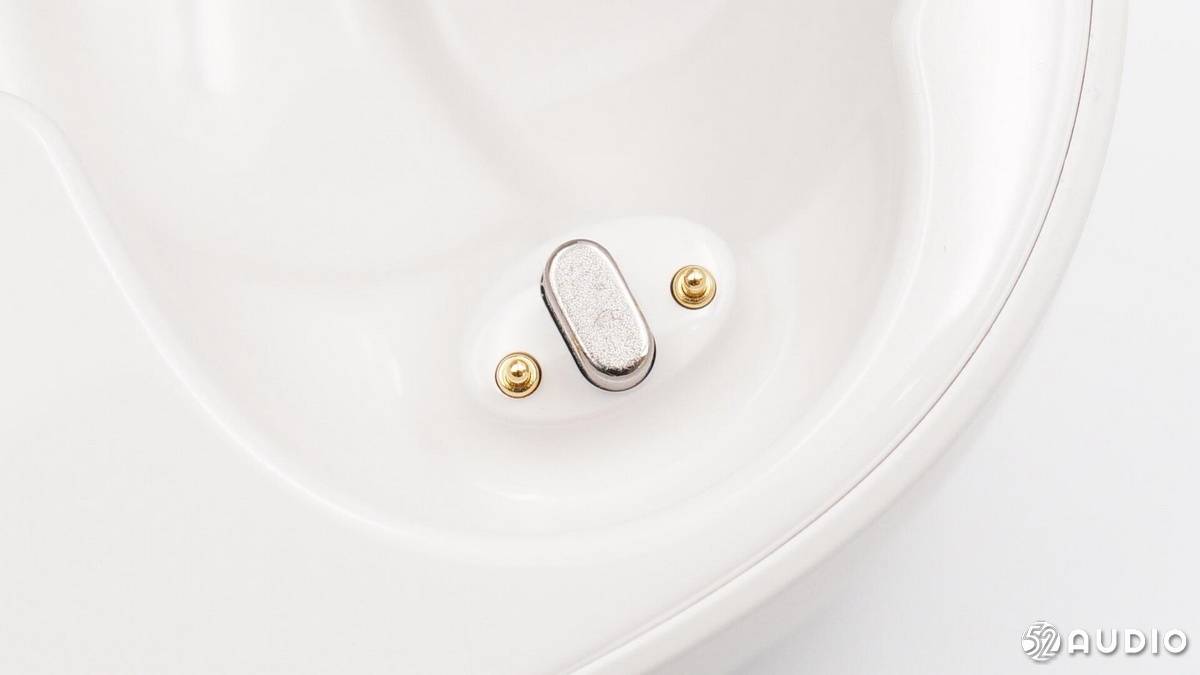

给耳机充电的Pogo Pin和吸附耳机的磁铁 。
文章图片

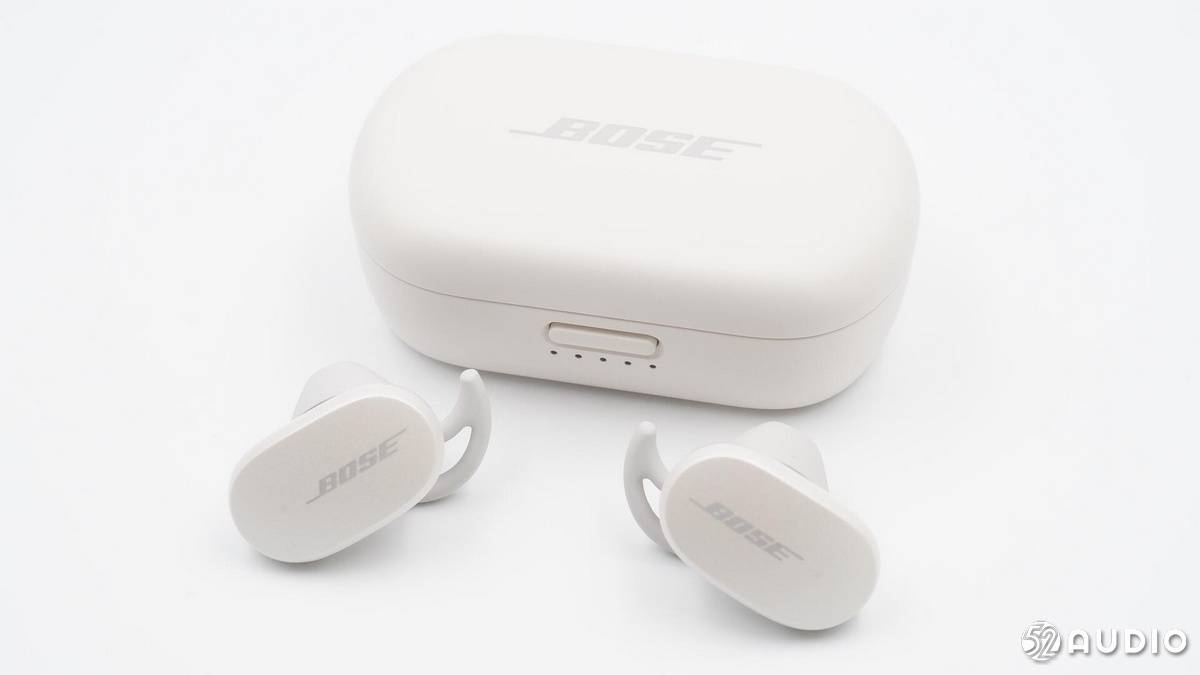

Bose QuietComfort Earbuds 无线消噪耳塞 岩白色 。
文章图片

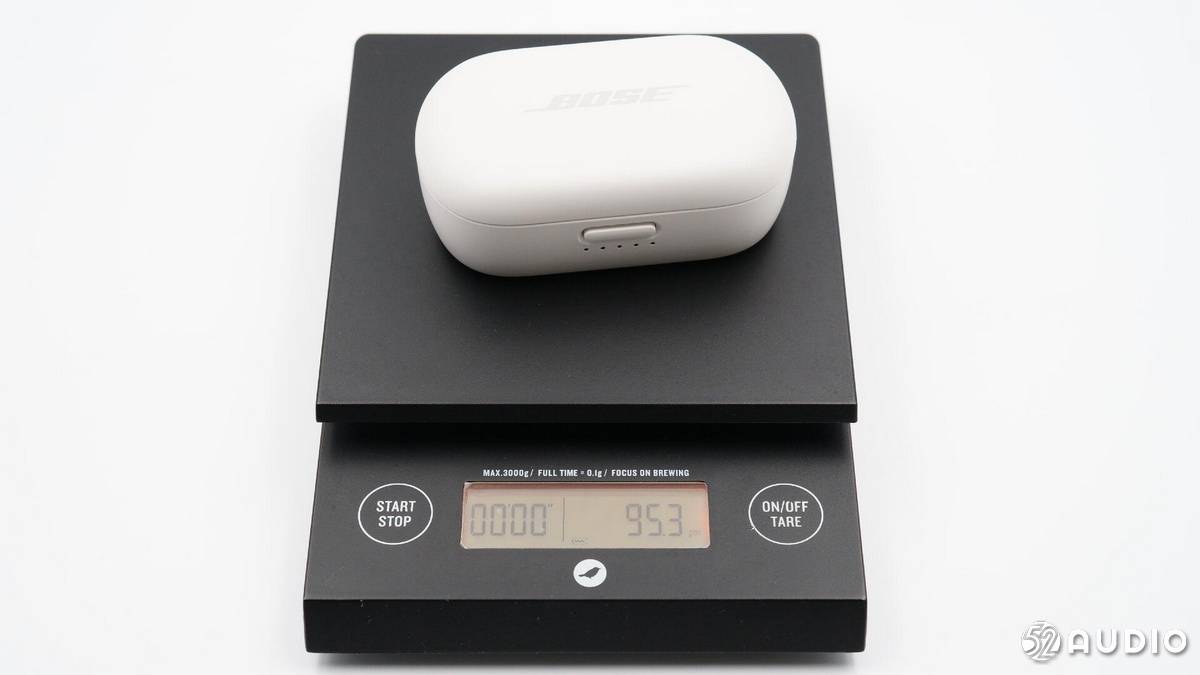

耳机和充电盒共重95.3克 。
文章图片

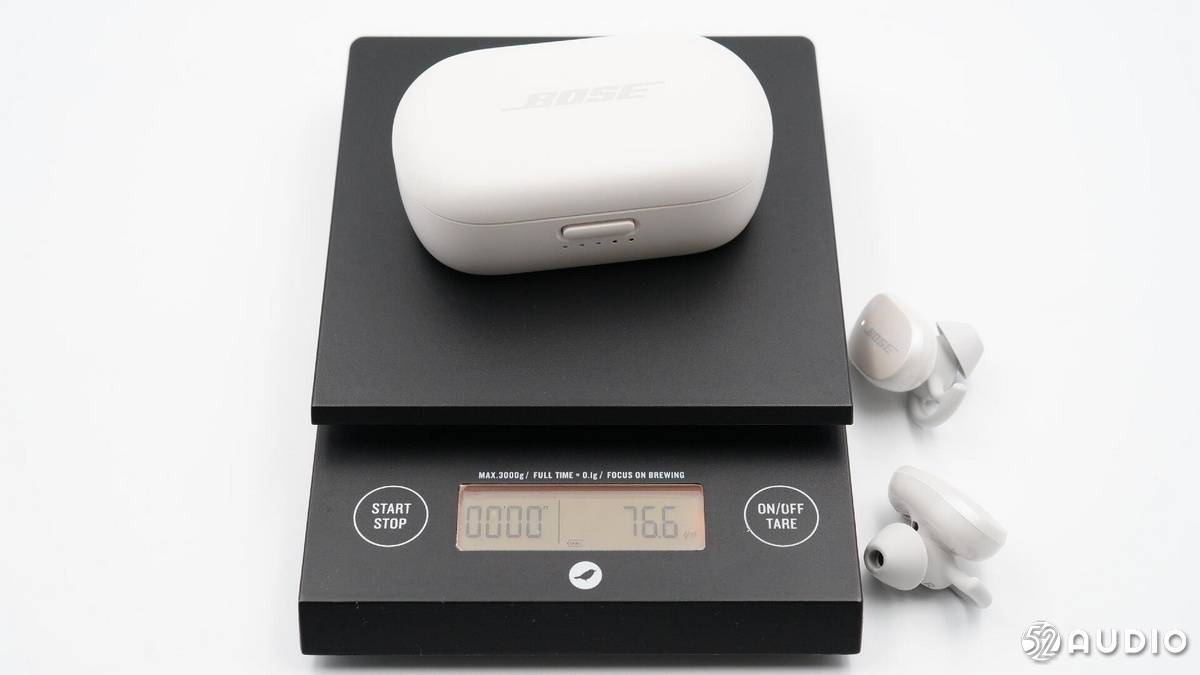

充电盒单重76.6克 。
文章图片

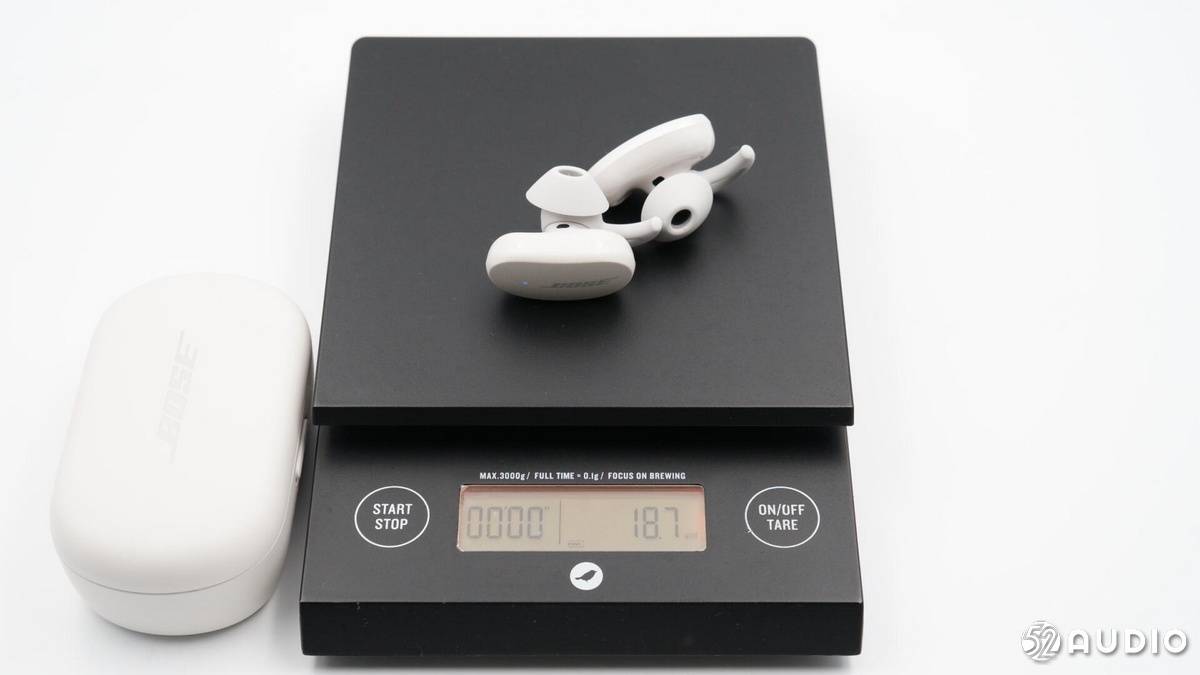

左右耳机共重18.7克 。
二、Bose 无线消噪耳塞 充电盒拆解
经过了前面的开箱 ， 我们已经对Bose 无线消噪耳塞的外观设计有了全面了解 ， 耳机和充电盒的尺寸都比较大 ， 内部空间应该比较充裕 ， 下面我们将进入拆解环节 。 首先拆解的是充电盒 ， 一起来看看其有线充电电源管理系统和无线充电电源管理系统分别采用了什么方案~
文章图片

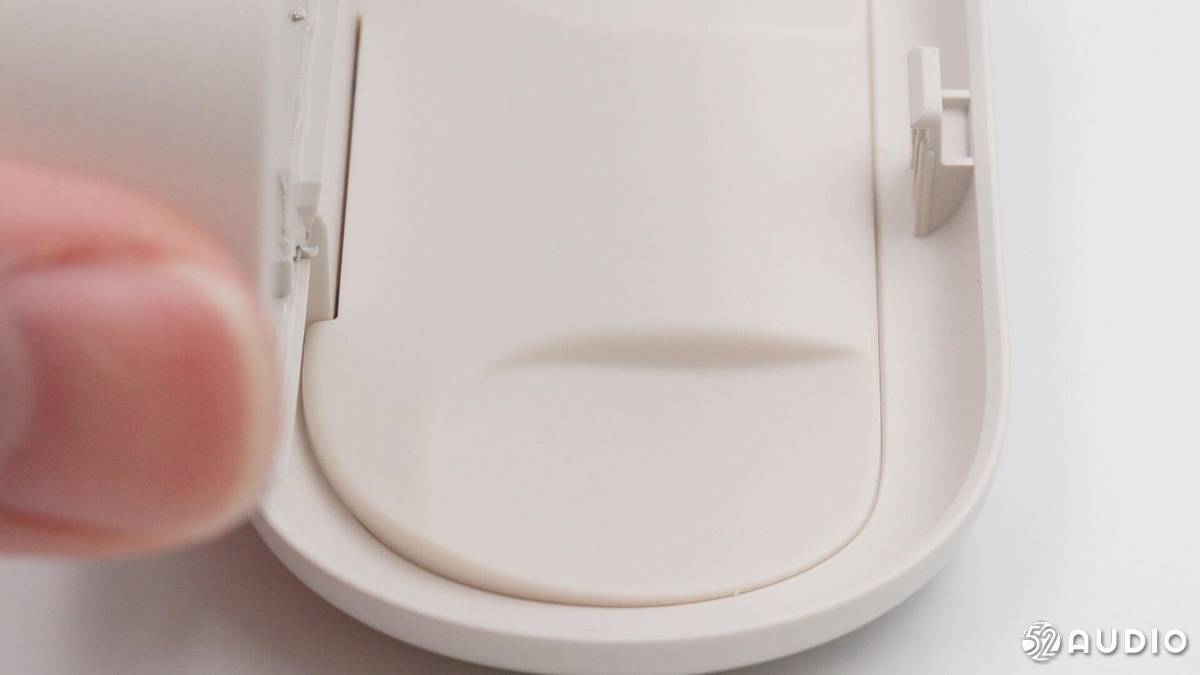

撬开充电座舱 ， 多处物理卡扣连接 。
文章图片

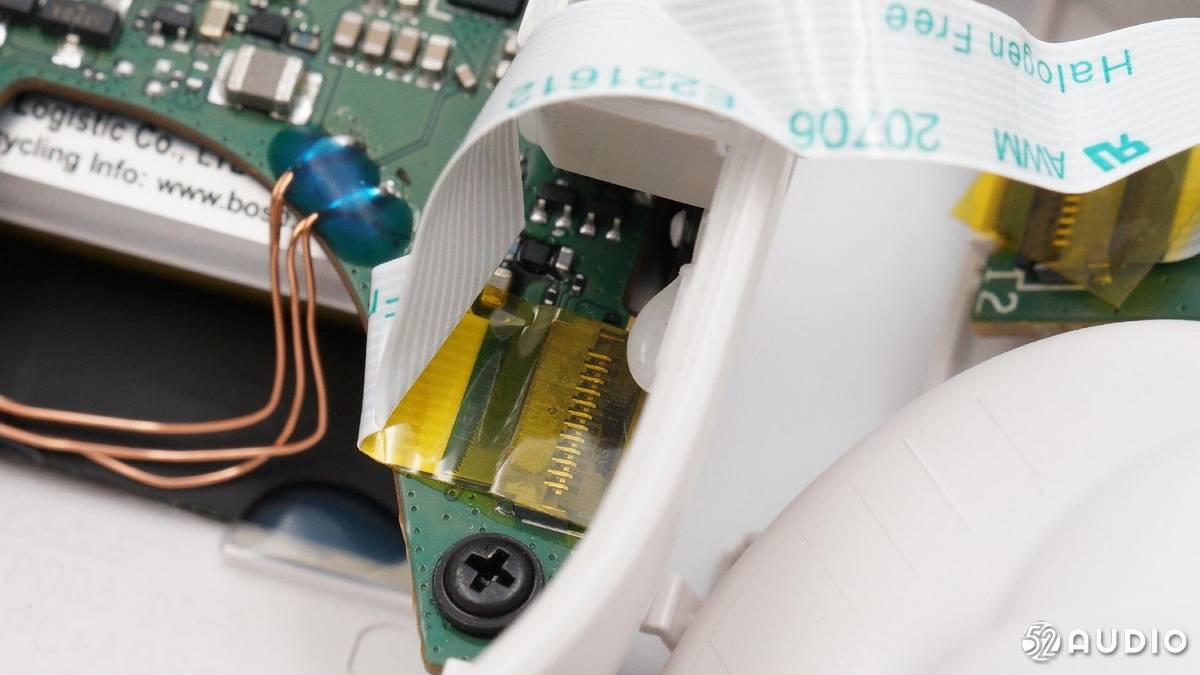

给耳机充电的小PCBA通过FPC与主板相连 。
文章图片

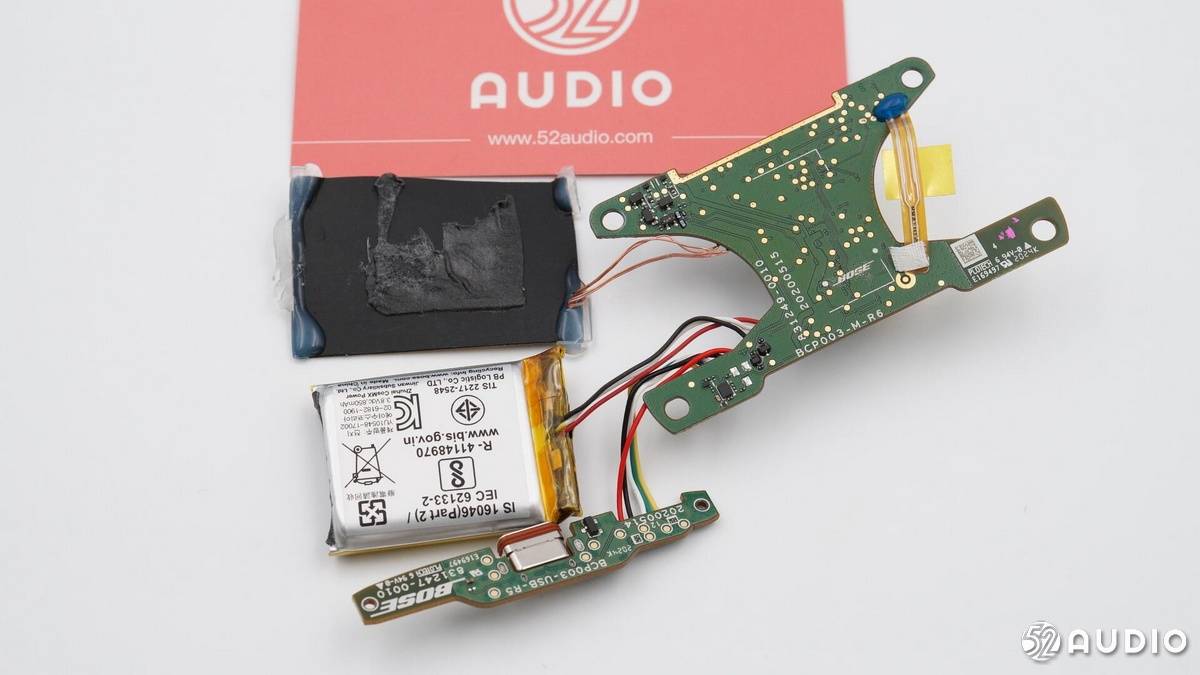

断开FPC ， 可以看到充电盒内部的两大结构 ， 两块PCBA均采用螺丝固定在壳体上 。
文章图片

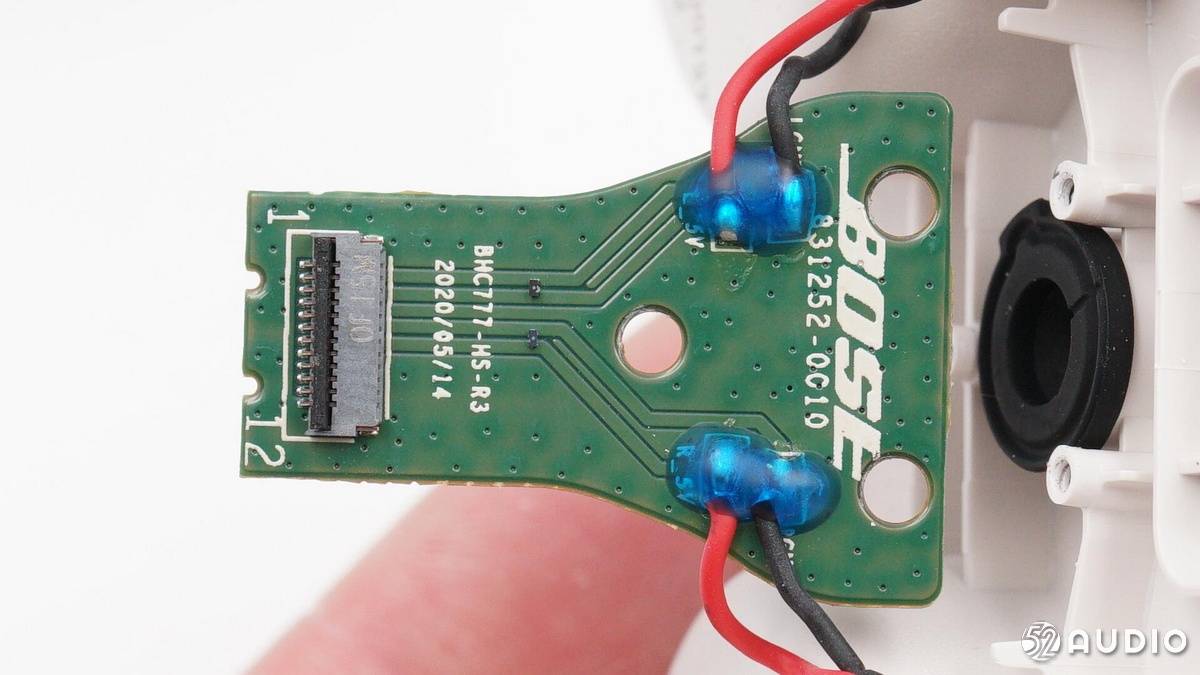

充电座舱内侧的PCBA展示 ， 导线连接的是给耳机充电的Pogo Pin ， 焊点处采用蓝胶加固 。
文章图片

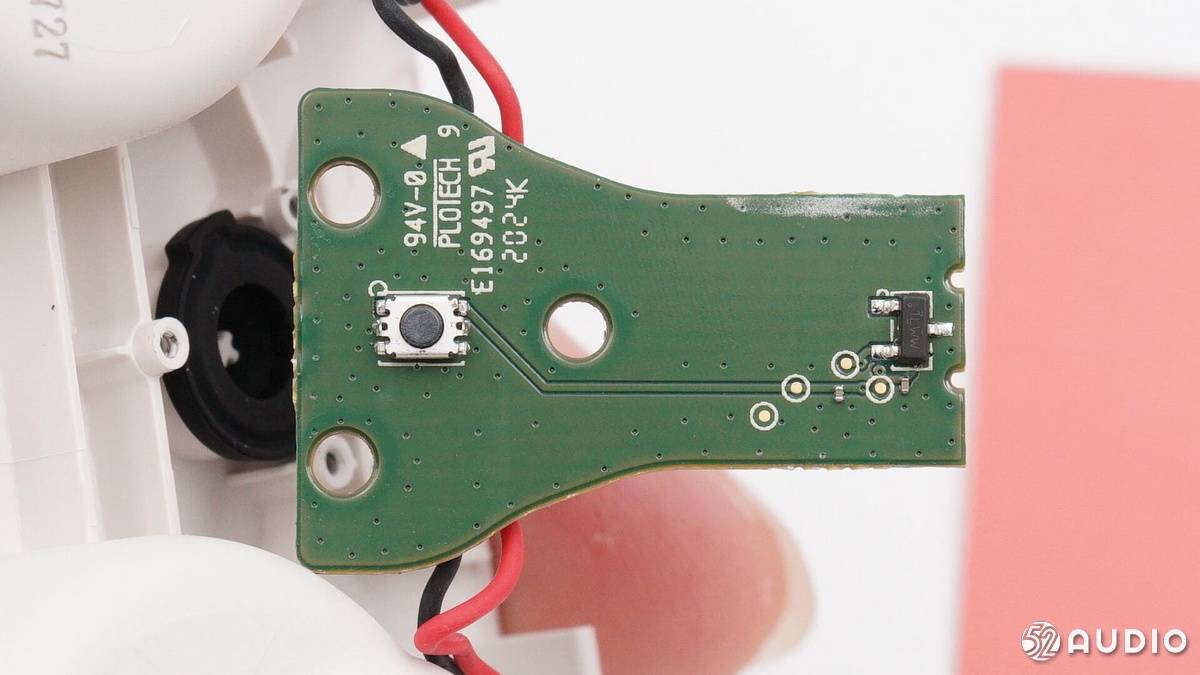

PCBA另一侧展示 。
文章图片

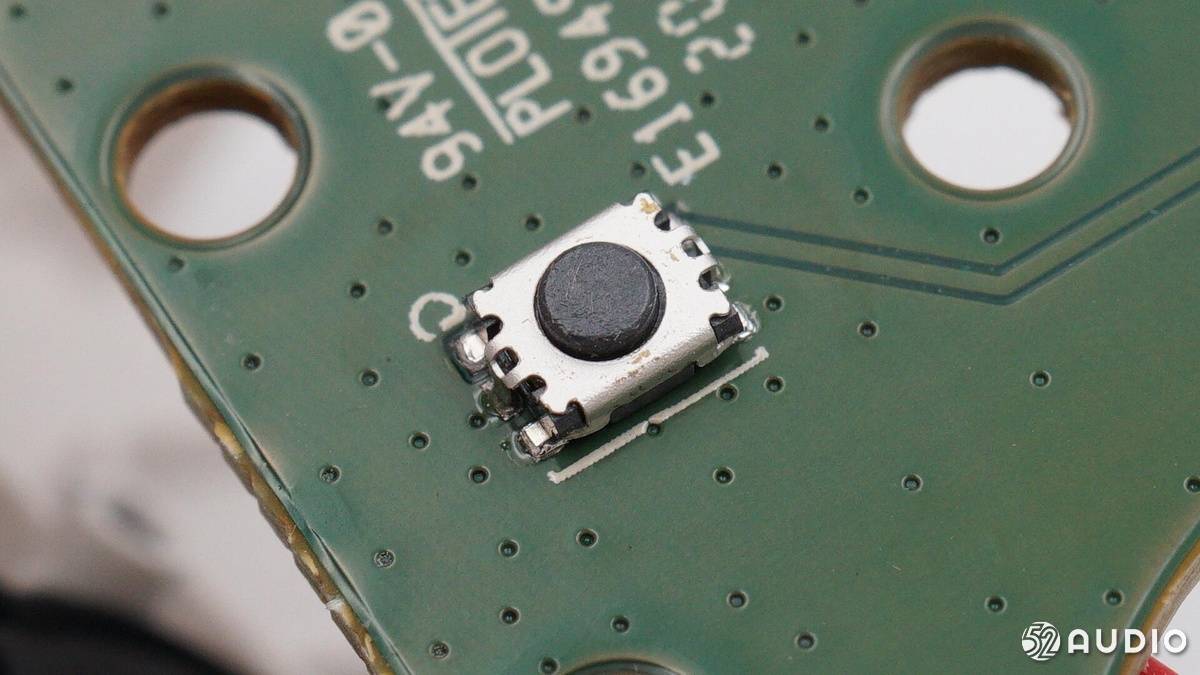

用于耳机快速配对的微动按键特写 。
文章图片

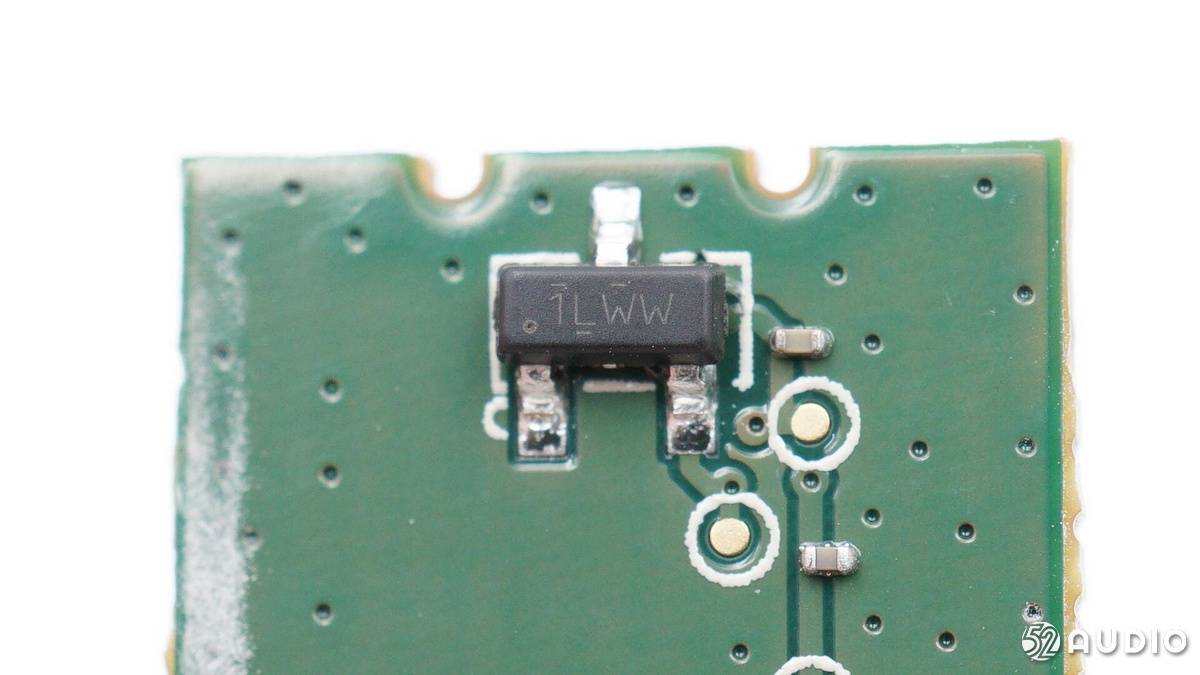

TI德州仪器 DRV5032 低功耗霍尔传感器 ， 用于检测充电盒开盖 。
文章图片

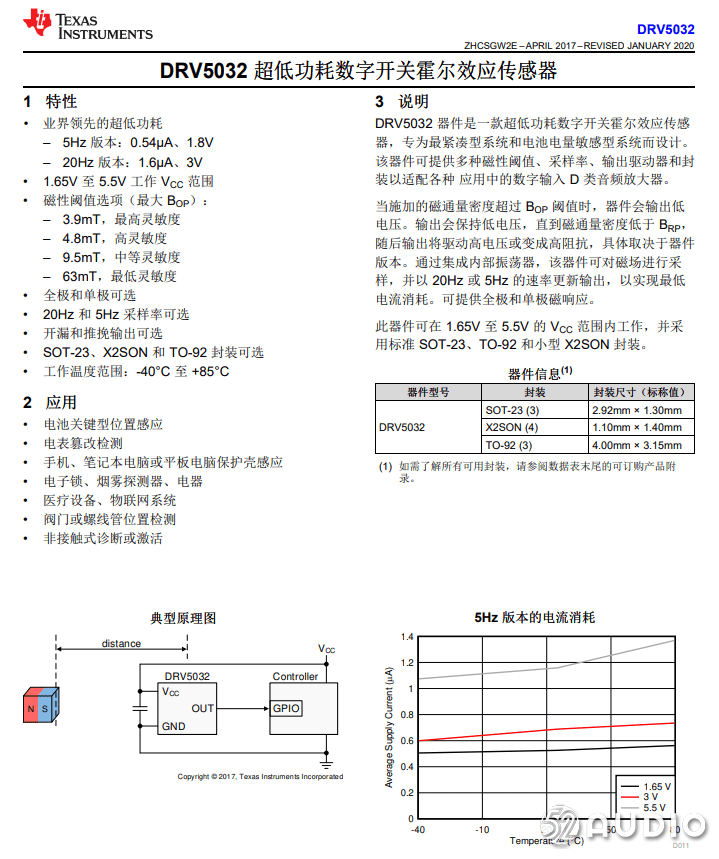

TI德州仪器 DRV5032 详细资料 。
文章图片
按键内侧的硅胶套 。 起一定防尘防水作用 。
文章图片

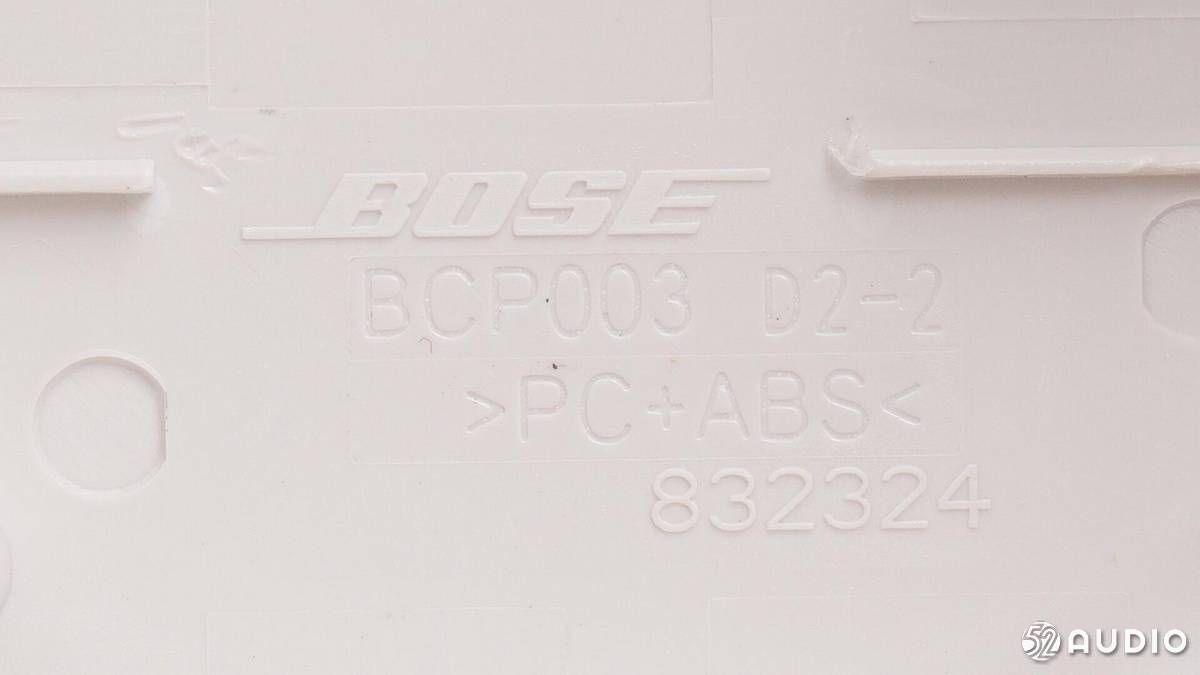

充电座舱壳体内侧印有部分产品信息 。 壳体材质为PC+ABS ， 充电盒型号BCP003 。
文章图片
充电盒内部结构展示 。
文章图片

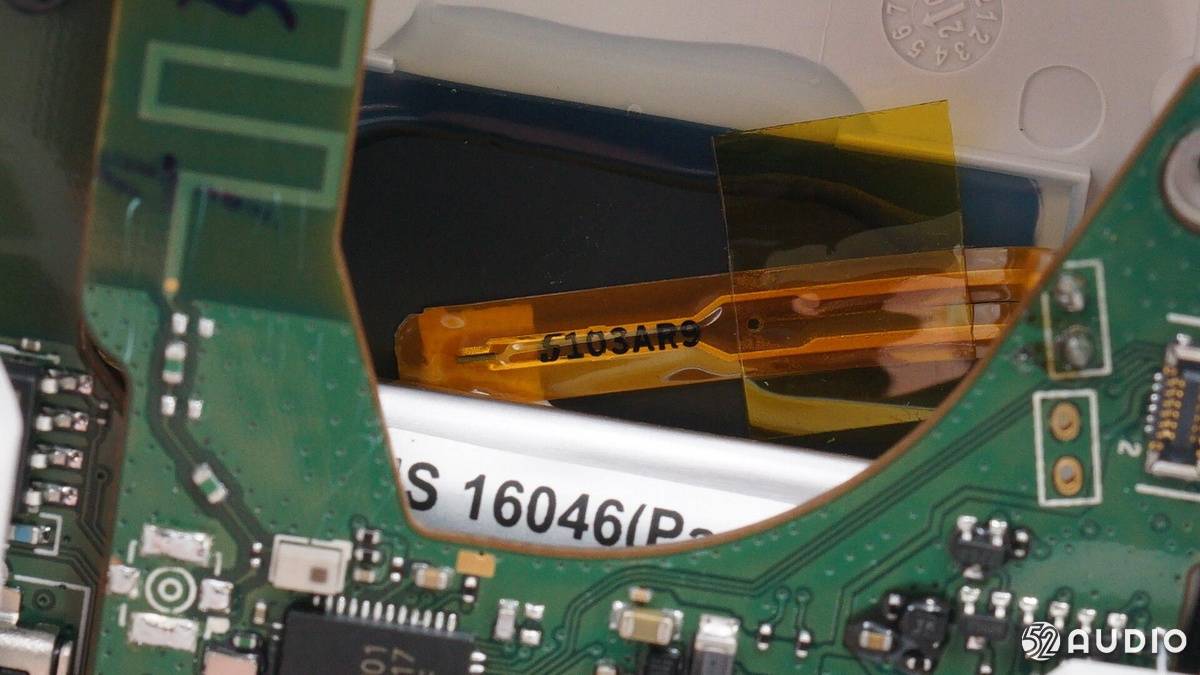

检测无线充电接收线圈温度的热敏电阻探头 。
文章图片

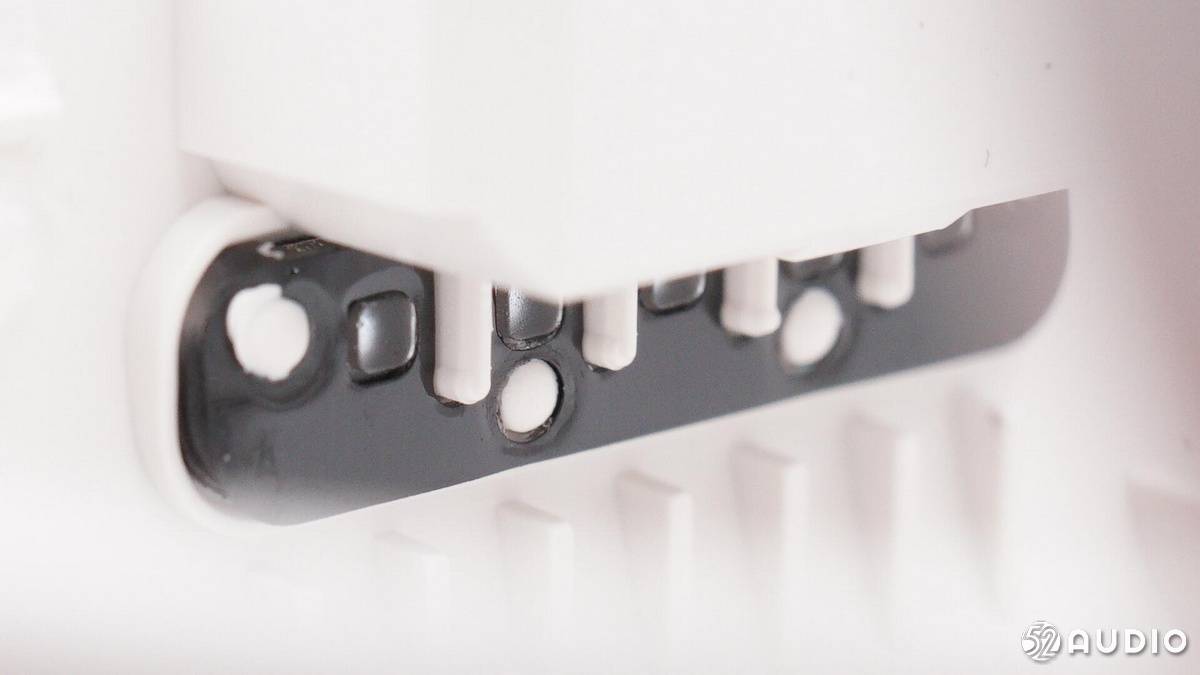

电量指示灯位置内侧的导光柱和遮光罩 。
文章图片

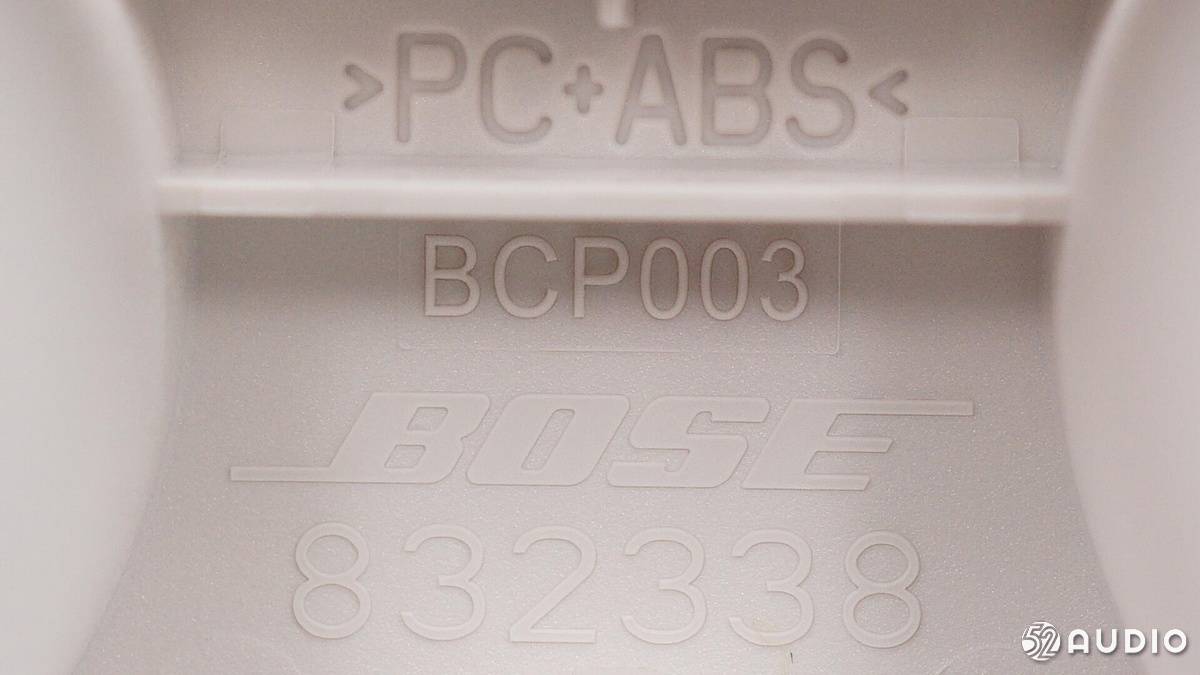

机身壳体内侧的编码信息 。
文章图片

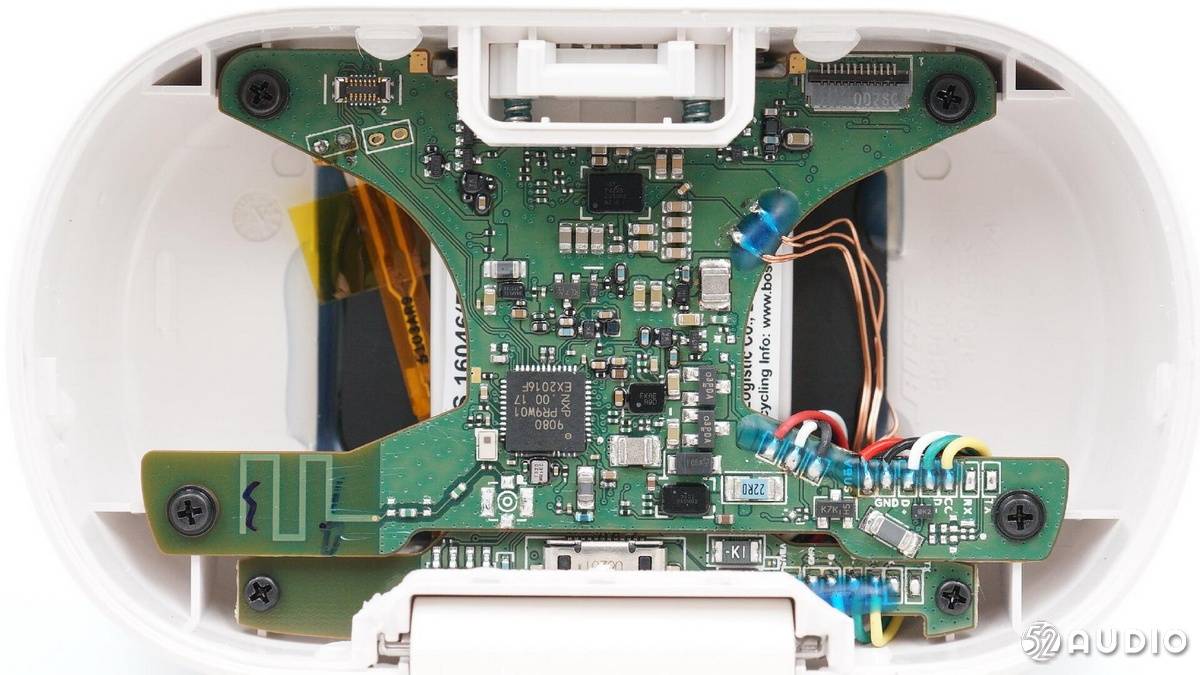

充电盒内部电路展示 。
