软包电池外的标签信息 。
文章图片

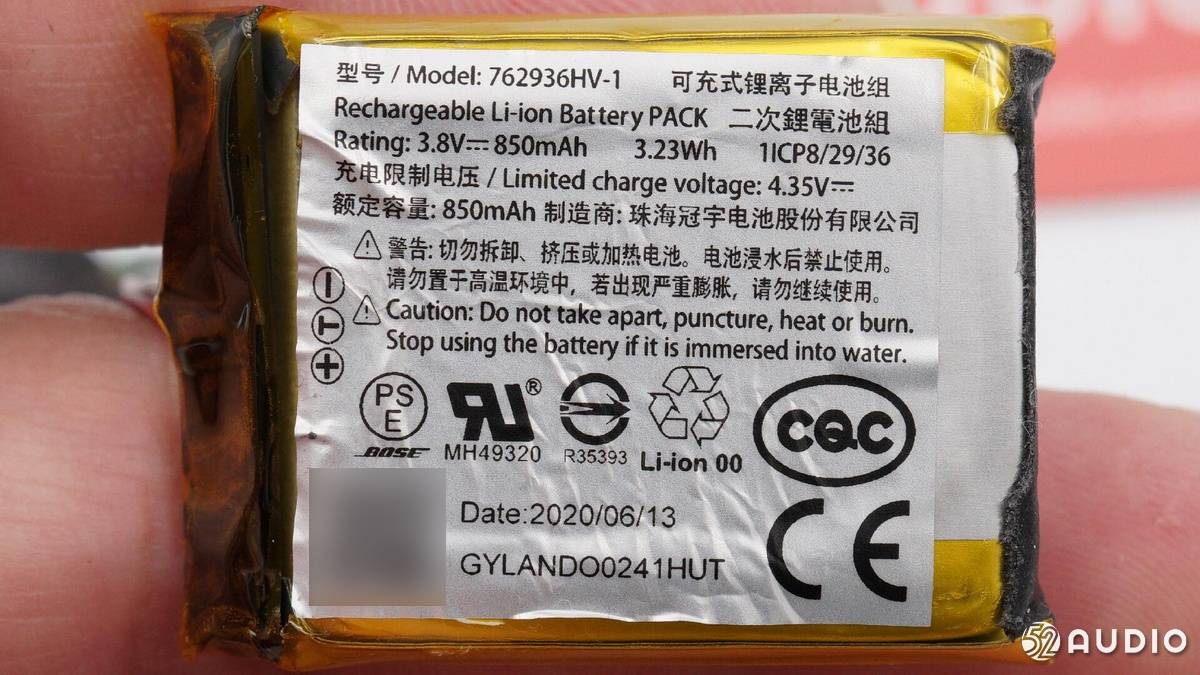

软包电池的制造商为珠海冠宇电池股份有限公司 ， 型号762936HV-1 ， 额定电压3.8V ， 充电限制电压4.35V ， 额定容量850mAh/3.23Wh 。
文章图片
电芯上的信息 ， CA762936HV ， 3.27Wh 。
文章图片

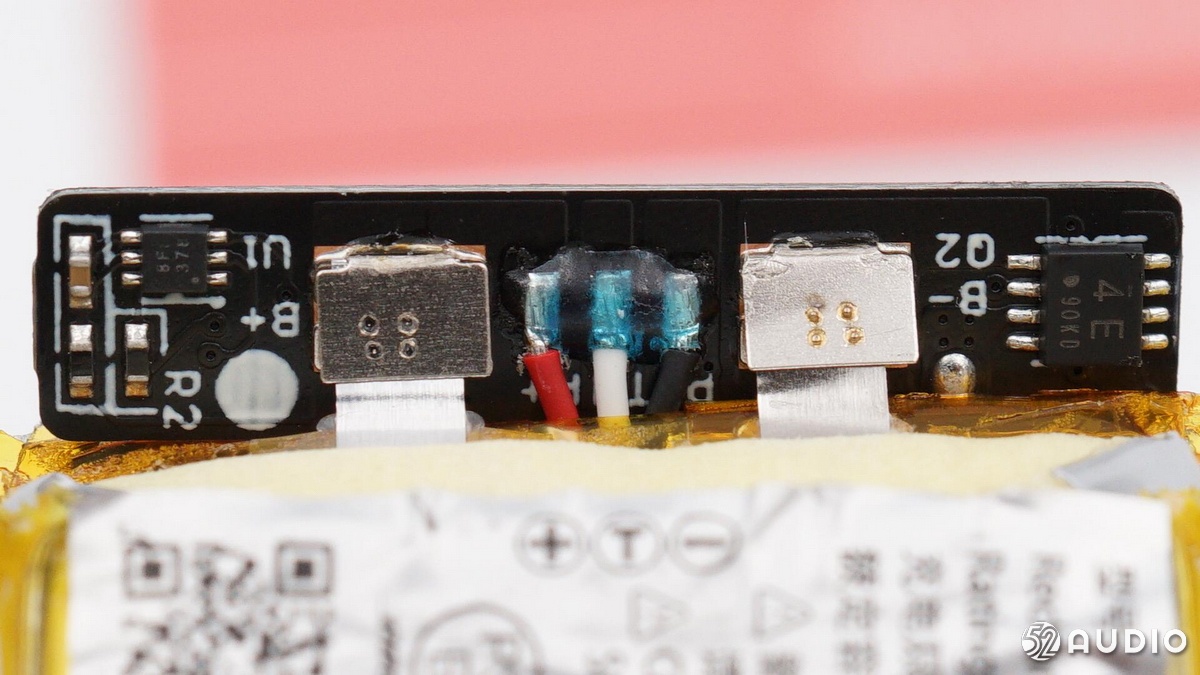

电池保护板展示 ， 有锂电保护IC和用于检测电池温度的热敏电阻 ， 提供电池过压过放过流保护 。 导线焊点处使用蓝胶密封 。
文章图片
电池保护板另一面展示 。
文章图片

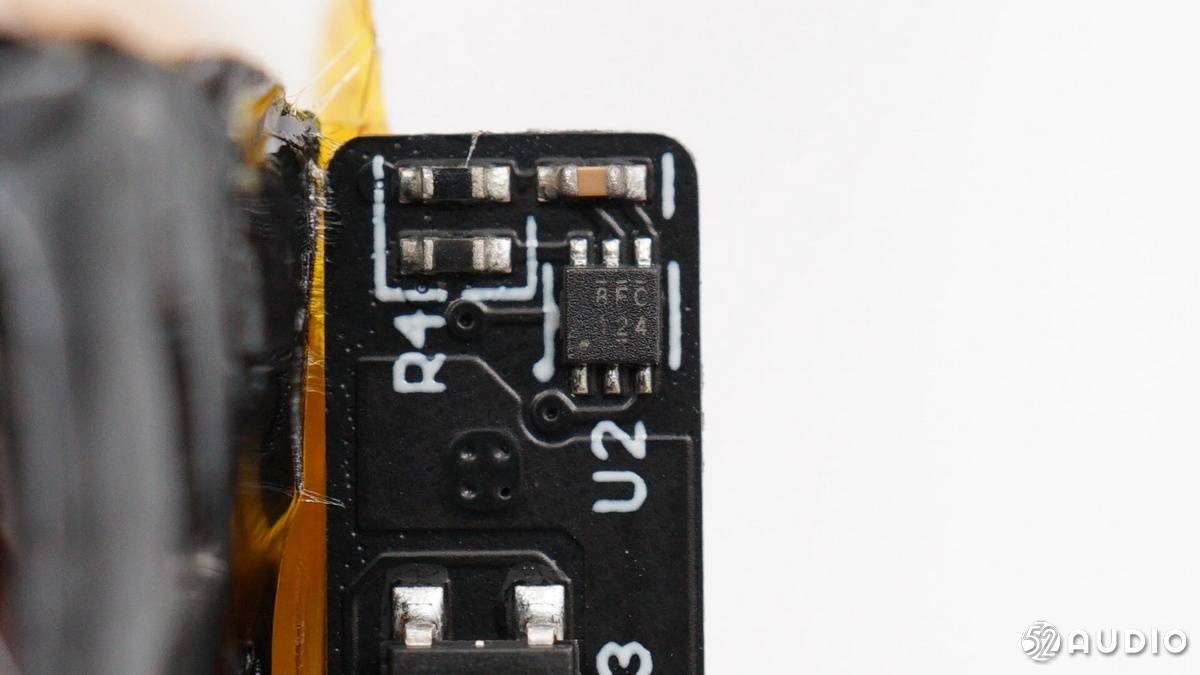

丝印8FC 124的保护IC 。
文章图片

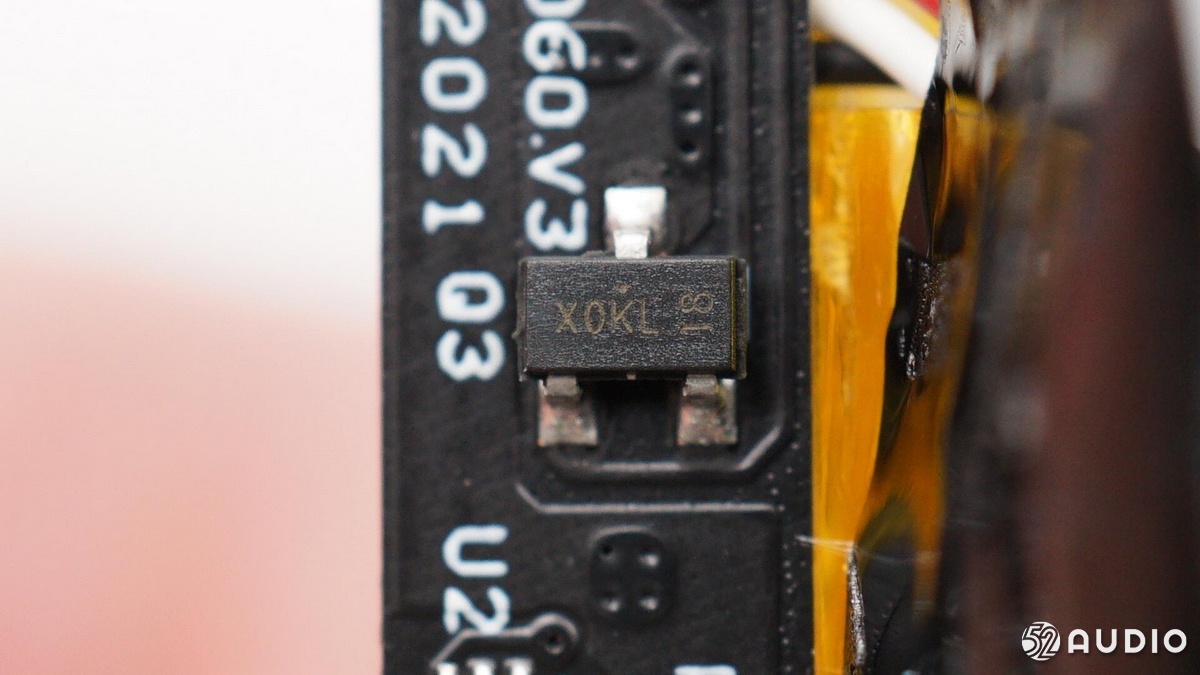

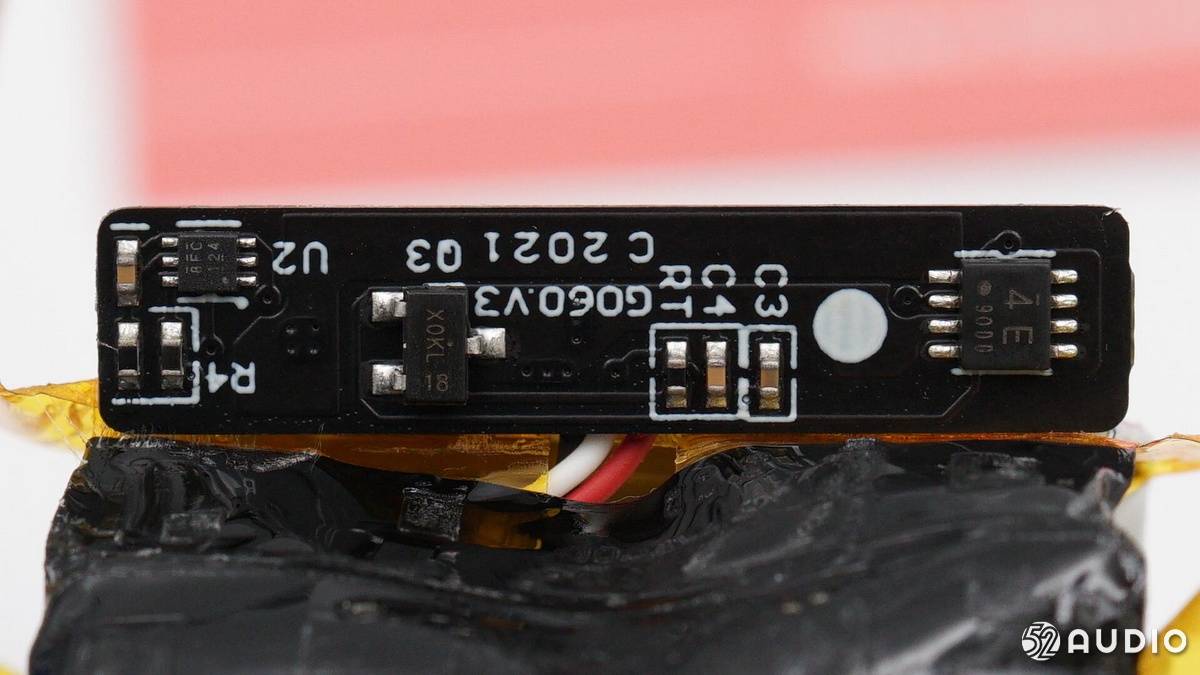

丝印X0KL的IC 。
文章图片

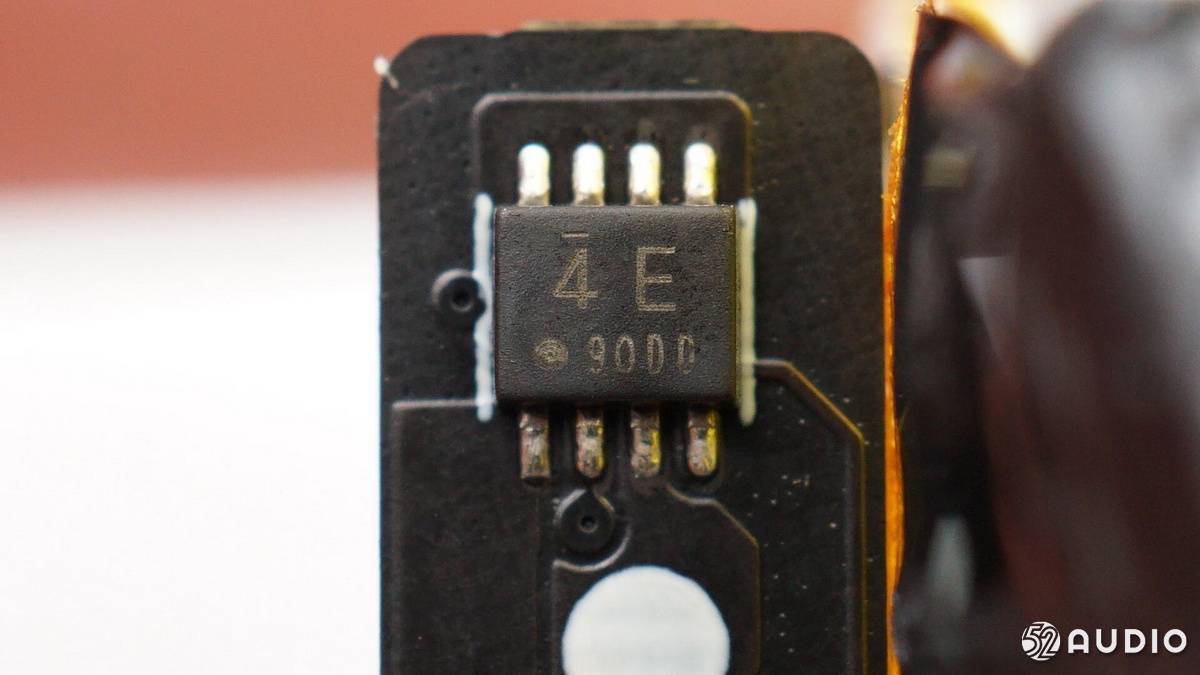

丝印4E的MOS管 ， 两路保护电路并联输出 ， 降低损耗 。
文章图片

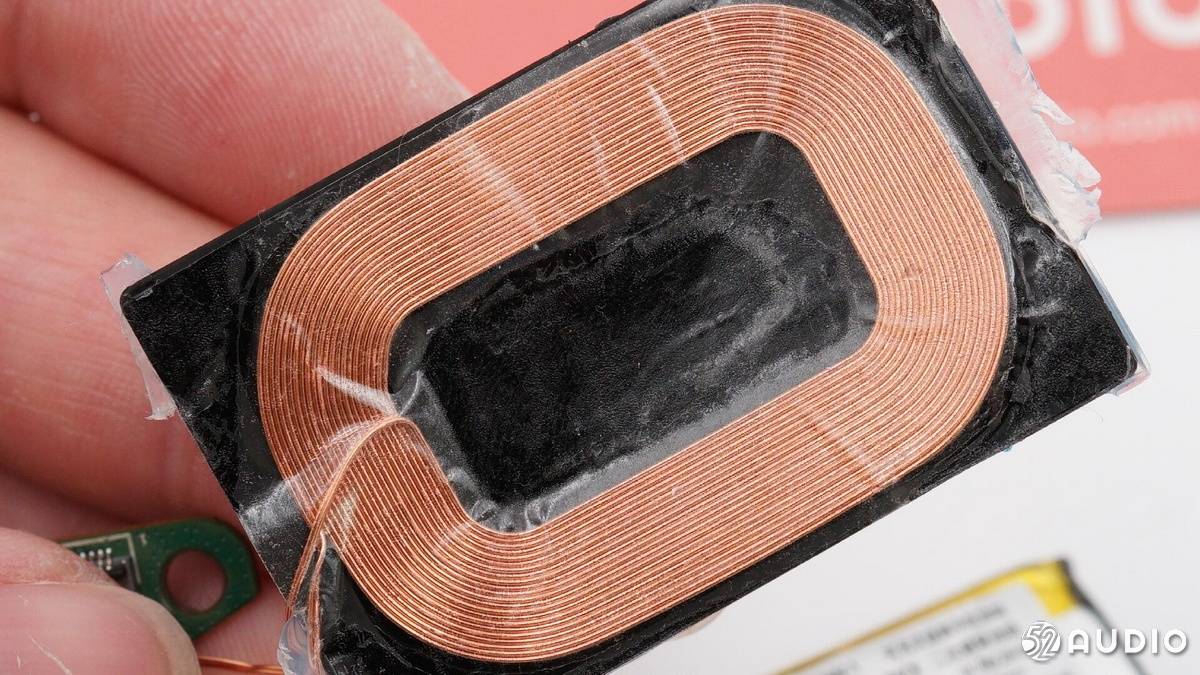

无线充电接收线圈上有一层双面胶 ， 粘贴在壳体内侧 。
文章图片

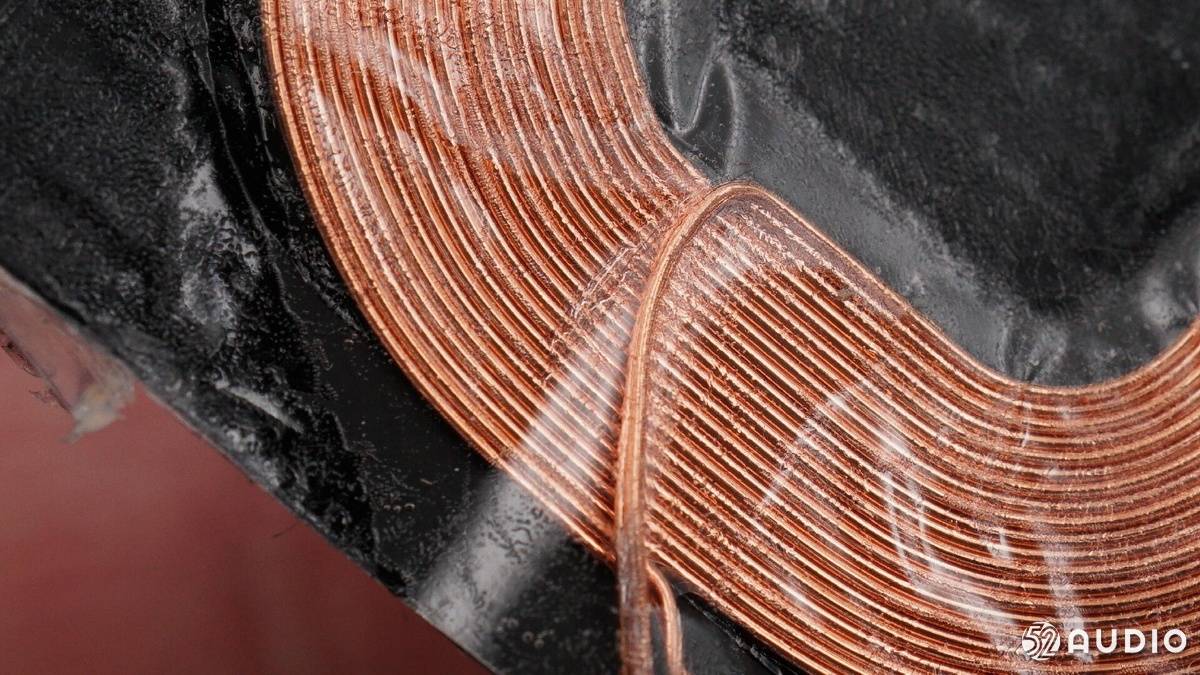

无线充电接收线圈特写 。 无线充电器的发射线圈基于一定频率的交流电通过电磁感应效应在接收线圈中产生一定的电流 ， 从而将电能量从发射端转移到接收端 ， 进而给TWS充电盒里的电池供电 。
文章图片
用于无线充电接收的谐振电容和滤波电容 。
文章图片

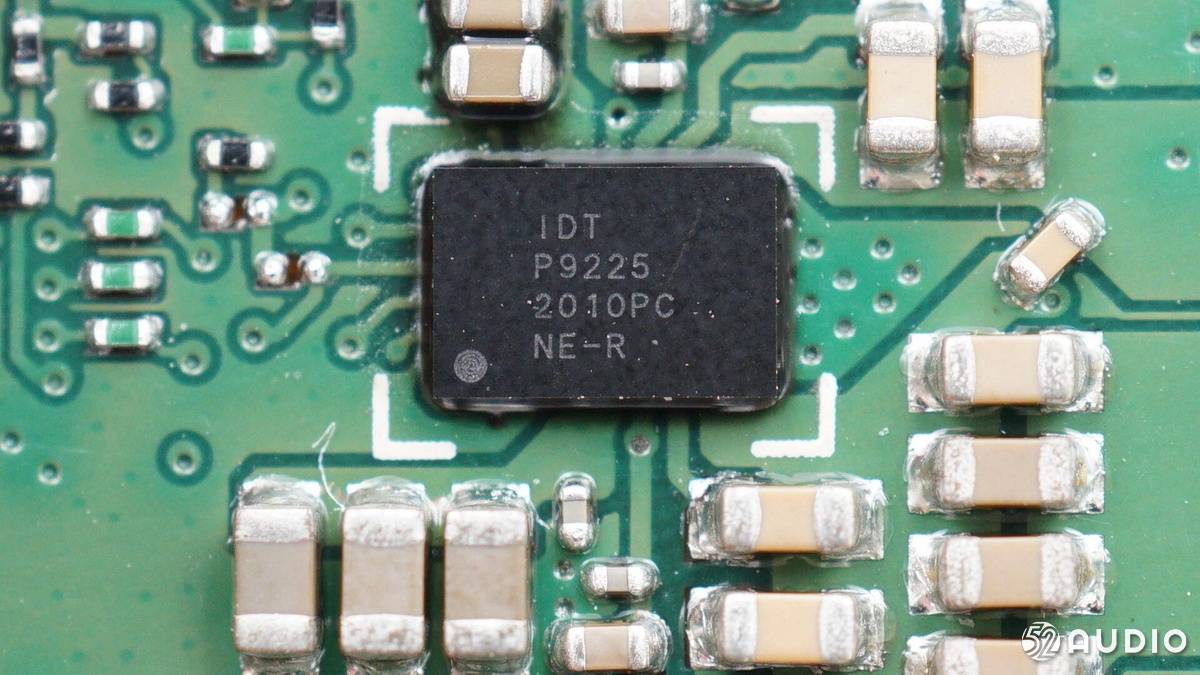

瑞萨电子 IDT P9225R 5W 无线充电接收IC 。 P9225-R 是一种高效无线电源接收器 （Rx） ， 它使用磁感应充电技术将交流电源信号从共振器转换为 4.5V 至 5.5V 的调节直流输出电压 。 集成的低 RDSON 同步整流器和超低跌落线性 （LDO） 稳压器提供高效率 ， 使产品非常适合电池供电应用 。 符合WPC-1.2.4协议 ， 兼容 PMA SR1 。
P9225-R 包括业界领先的 32 位 ARM? Cortex?-M0 微处理器 ， 具有高水平的可编程性 。 P9225-R 还具有可编程电流限制和获得专利的过压保护功能 ， 无需接收机通常使用的其他电容器 ， 并最大限度地降低了外部元件数量和成本 。
P9225-R 与P9038-R变送器 （Tx） 一起 ， 是适用于高达 5W 的电源应用的完整无线电源系统解决方案 。 P9225-R 提供 52-WLCSP 封装 ， 其额定温度为 0°C 至 85°C 环境工作温度范围 。
文章图片

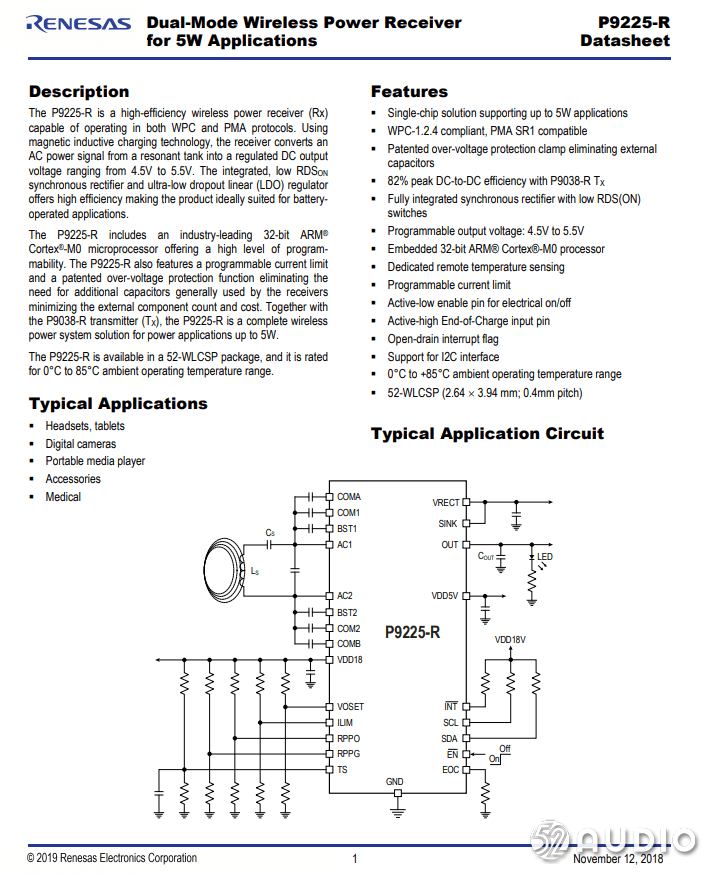

瑞萨电子 IDT P9225R详细资料 。
文章图片
TI德州仪器TPS610997 同步升压IC ， 用于内置锂电池升压 ， 为耳机充电 。
文章图片

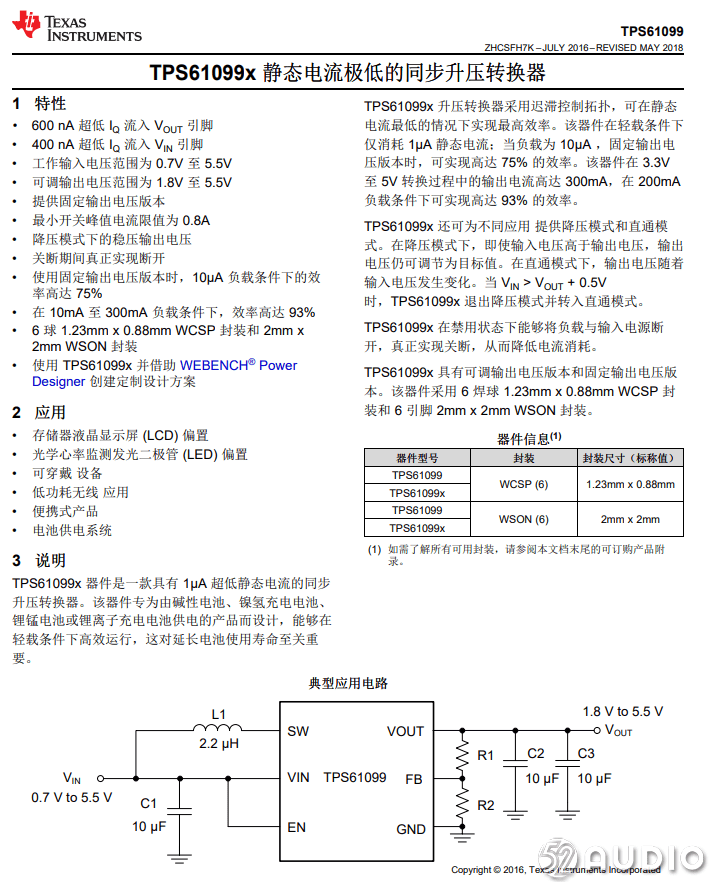

TI德州仪器TPS610997 详细资料 。
文章图片

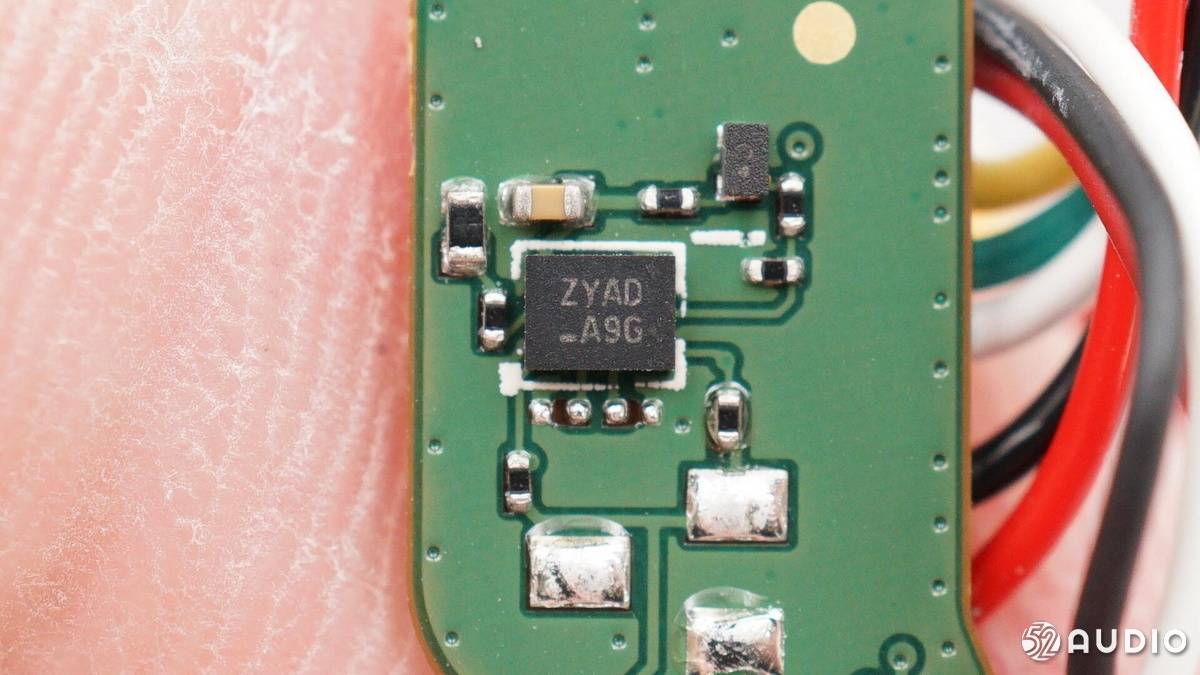

丝印ZYAD A9G的IC 。
文章图片

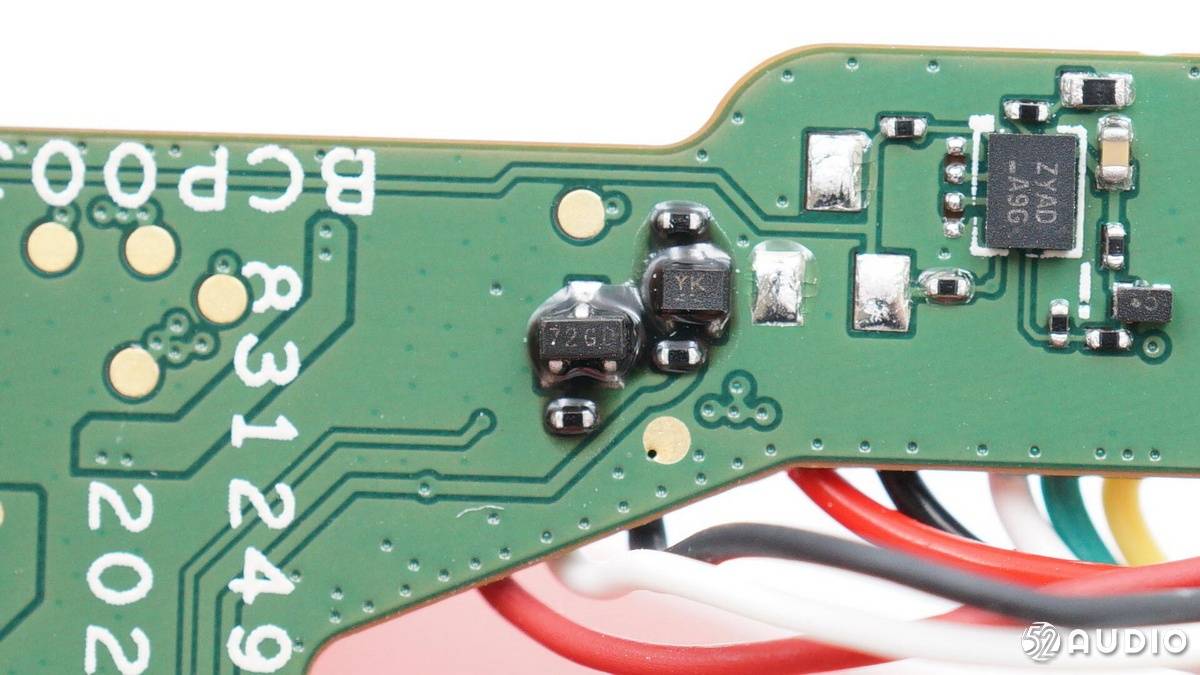

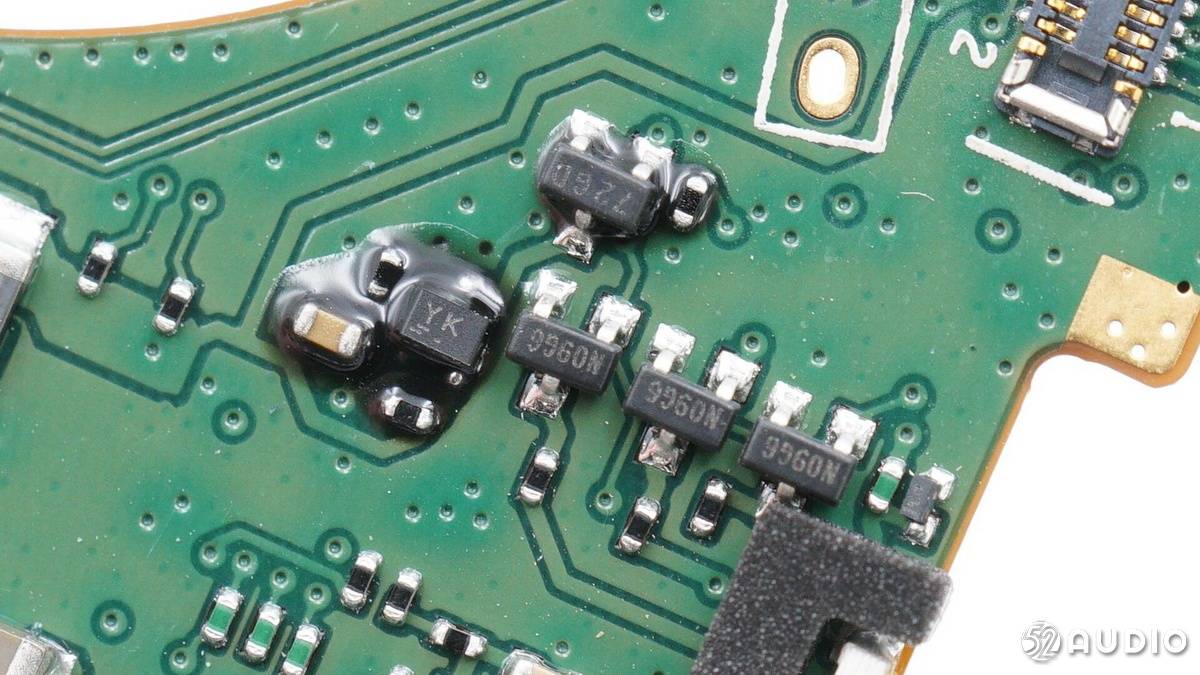

丝印72GD和丝印YK的IC 。
文章图片

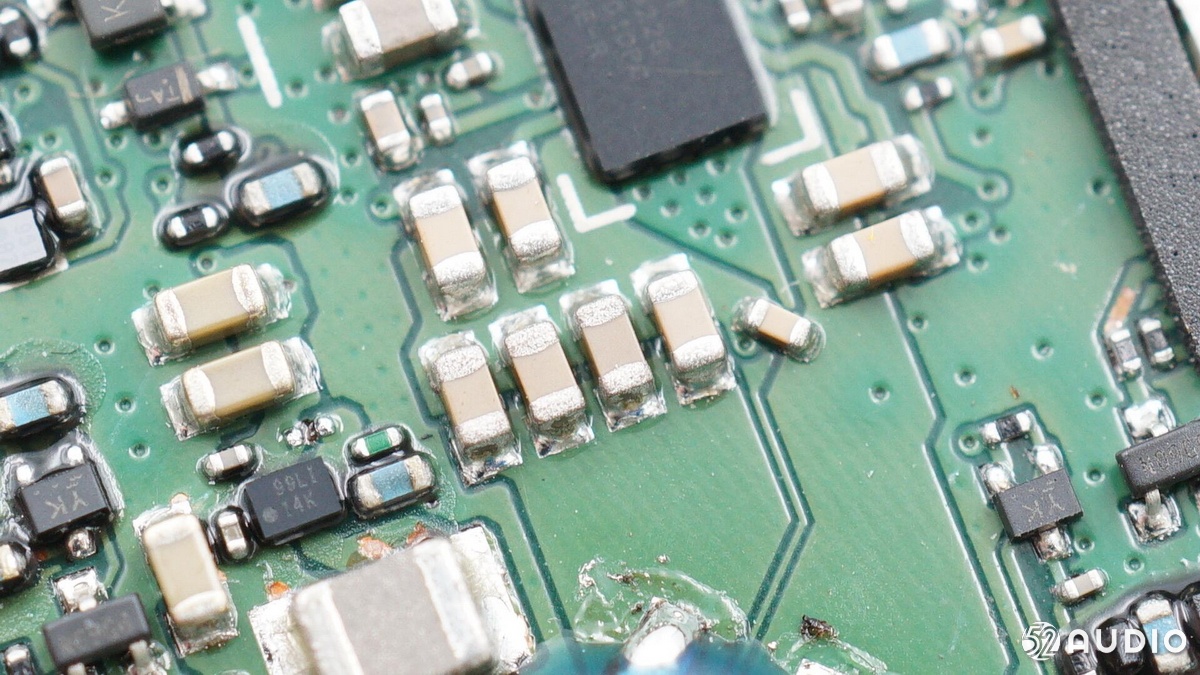

主板上的部分电路展示 。
文章图片

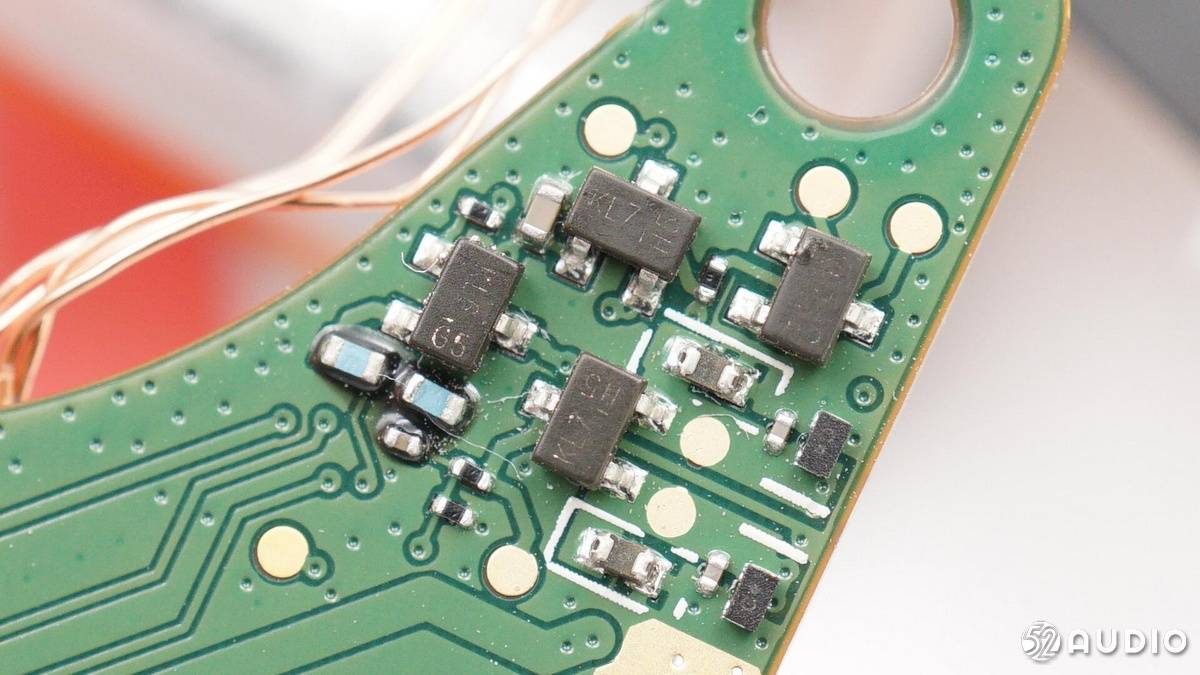

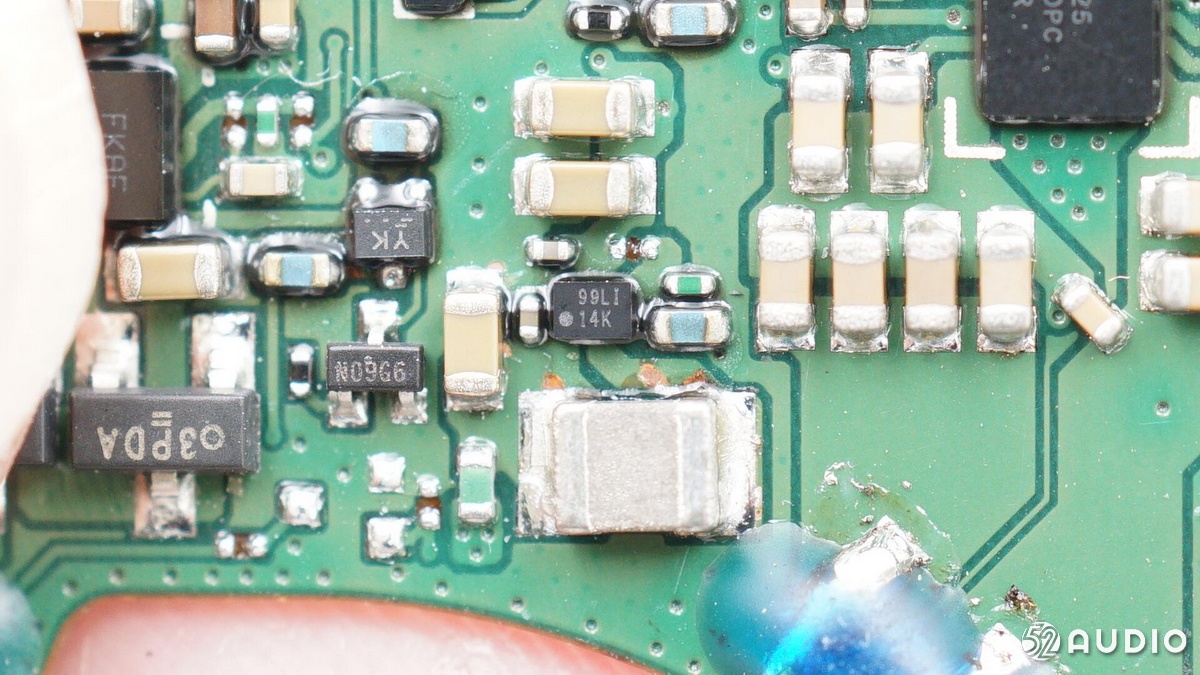

主板上的部分电路展示 。
文章图片

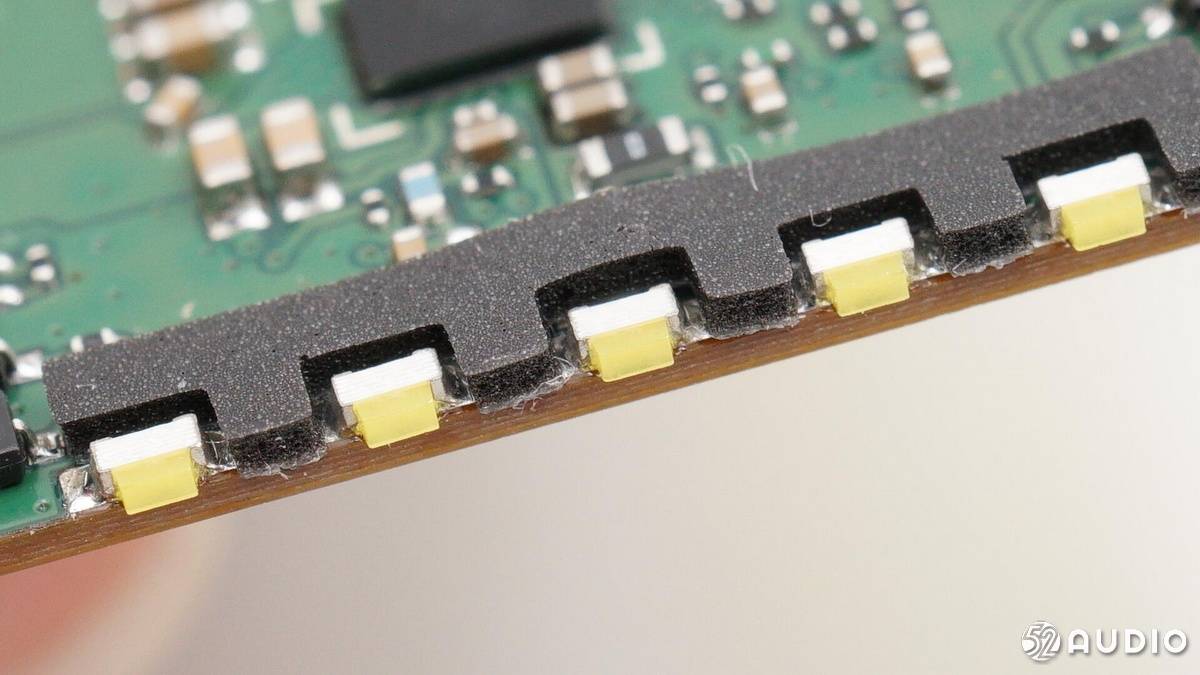

五颗LED指示灯 ， 用于显示电量 ， 每个指示灯之间使用泡棉间隔开 ， 减少漏光 。
三、Bose 无线消噪耳塞 耳机拆解
下面我们继续来拆解Bose无线消噪耳塞的耳机部分 。 其外观设计有此前Bose真无线耳机的影子 ， 标志性的鲨鱼鳍耳塞和较大的机身及品牌Logo 。
