我爱玩垃圾：19元儿童电话手表自己动手改表盘

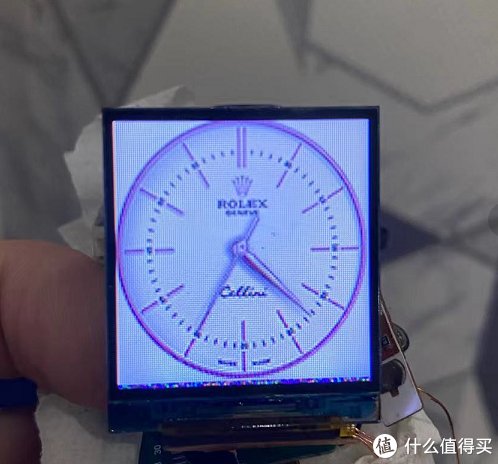

0-效果展示首先，来一个效果展示图。
我爱玩垃圾：19元儿童电话手表自己动手改表盘
文章插图

我爱玩垃圾：19元儿童电话手表自己动手改表盘
文章插图

1-入手儿童电话手表，是为小孩子设计的。可以定位、可以语音、甚至可以拍照。一般不需要功能花里胡哨的，不要有什么视频啊游戏的。基本上一般三五百块钱比较合理，性价比就还可以。但最近在大妈家见到了几款19元的儿童手表（一般标价219，领取叠加优惠券：满212减200元）。去了10元邮费，还剩9元的成本，令人惊掉下巴。。。墙裂的好奇心，促使我买了一单，尝个鲜儿。

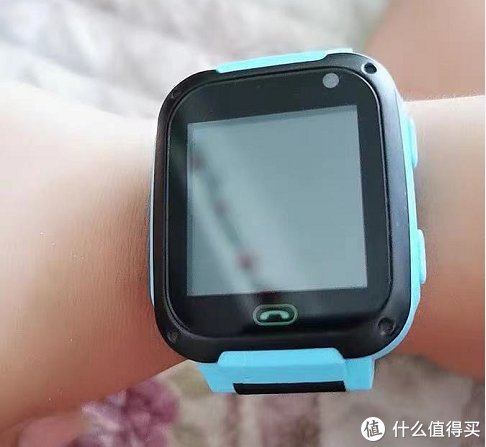

2-外观展示整体做工还可以，玩具级别，中规中矩，对于19元来说是绝对值得买的。
我爱玩垃圾：19元儿童电话手表自己动手改表盘
文章插图

3-套餐问题 开机之后，跳出的是个二维码，需要扫码激活交费，开通套餐。套餐倒是也不是很贵，但是看评论好多家长都反应，充值了激活不了，反复充值激活，还存在有时乱扣费的问题。希望商家能积极改善服务。
然鹅，值得一提的是，所谓的内置卡并不能用普通的手机卡代替，必须激活自带的儿童手表专用卡并购买套餐 。果然，变的有意思了。。。
我爱玩垃圾：19元儿童电话手表自己动手改表盘
文章插图

我爱玩垃圾：19元儿童电话手表自己动手改表盘
文章插图

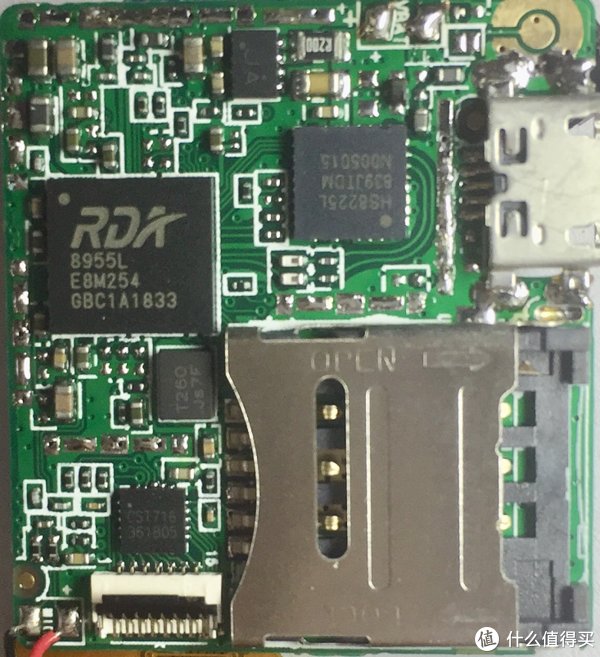

4-拆机关于套餐问题，话不多说了，就当啥都不知道了，直接一拆到底，看看19元的硬件到底是何方妖怪 。
我爱玩垃圾：19元儿童电话手表自己动手改表盘
文章插图

HS8225L HS8225L是一款完整的CMOS高功率，高效率發射模組，適用於低成本四頻TX（GSM850 / EGSM900 / DCS1800 / PCS1900）/雙頻RX GSM / GPRS手機。
RDA8955紫光展锐旗下锐迪科微电子（以下简称“RDA”）推出一款物联网2G芯片RDA8955。该芯片具有全球最小尺寸及超低功耗的特点，是2G物联网市场最具性价比的解决方案。不查不知道，这个芯片性能还是非常强劲的，配置足够强大。简单说下参数：32位XCPU RISC core ， 312MHz 。32Mb PSRAM 32Mb SPI NOR Flash。外围继承了相机、Audio、SD卡、USB1.1、LCD、37个GPIO口。尤其内部集成了电源管理模块，可以管理锂电池充电。也可以配置LDO输出用于支持LCD、键盘背光等。这比平日玩的单片机、aduino等不论是性能还是配置的丰富程度都不是一个级别的。
我没有看到GPS相关芯片，说明仅仅是通过2G基站进行定位的，也就意味着定位精度不会很高。
5-刷机必须激活套餐才能用，何解？。。。
通过对主板的一番观察，发现主板上存在串口的测试点，并且印刷上了标注Tx，Rx，于是果断飞线，连接上串口转USB输出的模块，连接电脑，打开串口。开机，此时串口的输出就像脱了钢的野马，一顿狂奔。。。
其中，最重要的就这句log了，直接告知了LCD屏幕的具体型号：
[23:13:57.700]SXR 01 : ST7735S(0x89f0): lcd read id is 0x89f0
此刻我想刷个机。。。然鹅，搜遍全网，貌似没有对应固件。
6-写固件看来只能另起炉灶了，搜啊搜，搜啊搜……
就看到了安信可的一个2G物联网GPS定位模块A9/A9G，用的也是RAD8955这一款芯片，是有支持二次开发的SDK。
链接在此
安信可提供的SDK，功能还是非常强大的，同时模块的卖点定位也是非常明确的，就是做一个定位模块可能对其他的支持比较弱，比如：LOD输出是没有的。而这一点对于屏幕的点亮却很重要。导致我换了开发SDK。

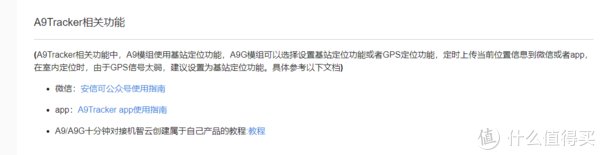

通过安信可的二次开发sdk，也能实现自己的一些想法。比如，在微信里跟踪手表的位置，还有安信可自己开发的app也可以显示位置。
19元的儿童手表，有屏幕，有电池，有外壳。比单买这个模块都要更香一些，定制完自己的固件，也可以按照自己的想法实现一些特殊功能，比如隔一段时间唤醒自己上报一次位置，这样待机时间就会大大延长啦，你看他是个屏幕不亮的儿童手表，其实它是个定位器，还能指挥录音和拍照，简直是个神间谍。。。
我爱玩垃圾：19元儿童电话手表自己动手改表盘
文章插图

我爱玩垃圾：19元儿童电话手表自己动手改表盘
文章插图

我爱玩垃圾：19元儿童电话手表自己动手改表盘
文章插图

前面说过，安信可这套SDK是没有LOD输出的，所以屏幕没法点亮，运行的测试程序可以输出，但是屏幕背光是不亮的，还得拿手电筒照它，才能看见字，这怎么能行呢。。。我可不能做达文西第二。。。
