保温滑盖板驱动系统

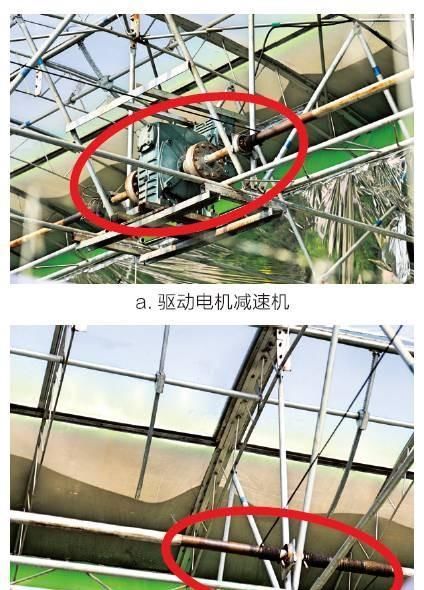

保温滑盖板驱动系统是该温室的核心技术。为了驱动前屋面保温滑盖板，该设计采用了钢缆驱动系统（图3）。

▲▲ 滑盖■知道滑盖手机，那你听说过滑盖日光温室么？▲▲

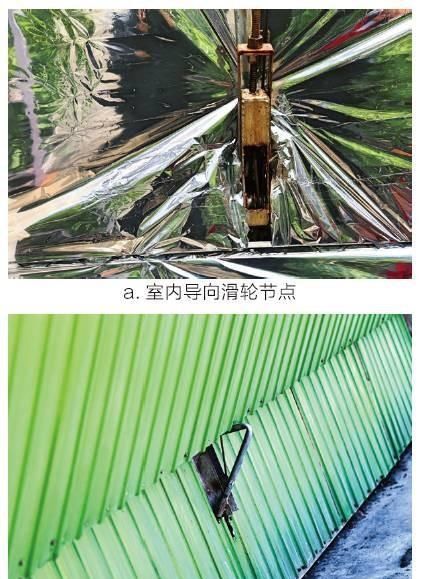

系统由电机减速机、钢缆驱动轴、驱动钢缆、保温滑盖板、滑轨及换向/导向轮等组成。电机减速机安装在沿温室长度方向中部的屋架上，在温室跨度方向的位置基本在接近屋脊的南侧位置， 1栋60m长的温室安装1台电机减速机。电机减速机采用双轴动力输出方式，以电机减速机为中心，沿温室长度方向双向设计动力输出轴。电机减速机的双轴输出轴分别连接沿温室长度方向布置的钢缆驱动轴，每2榀或3榀拱架（桁架/屋架）布置1组驱动钢缆，驱动钢缆的两端都固定在驱动轴上（两个端点紧邻，但不在同一个位置，图3b）。驱动钢缆的一端绕过驱动轴伸向温室的后屋面，到达温室后屋面的下部（滑盖外边缘在后屋面可能到达最低位置以下、温室基础顶面标高以上位置）后通过导向轮变向后穿过后屋面固定保温板（图4a），在后屋面的外部再通过换向轮变向（图4b）后连接到滑盖（活动式前屋面保温板）的下边沿（后缘）；驱动钢缆的另一端反向绕过驱动轴伸向温室的前屋面，到达前屋面的基部后通过导向轮变向后穿过前屋面（图5），在前屋面外部再通过换向轮变向后连接到滑盖的前缘。滑盖和前后两根驱动钢缆形成一个闭合传动系统。通过电机减速机的正反向转动，带动钢缆驱动轴正反向运行，从而拉动保温滑盖在温室屋面

上的运动，实现滑盖的开启和关闭。

▲▲ 滑盖■知道滑盖手机，那你听说过滑盖日光温室么？▲▲

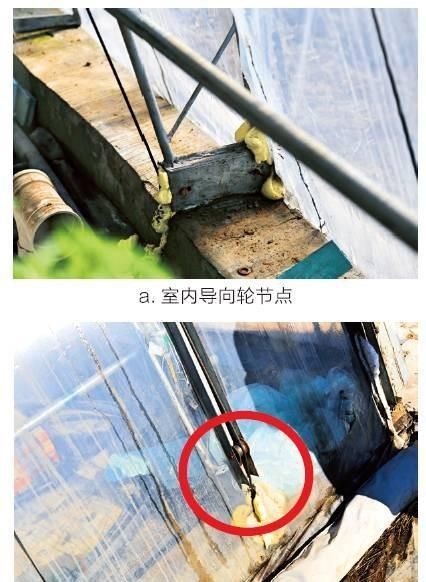

为保证密封，钢缆穿过温室后屋面和前屋面时，应用现场发泡的聚氨酯密封孔洞（图4、图5）。

钢缆在室内的走向基本沿骨架的方向布置，在温室骨架上安装导向轮，以适应骨架的弧形变化，保证驱动钢缆线不影响室内作业。室内导向轮有2种：一种是常规的支撑滚轮式导向轮（图6a），主要安装在温室较高位置，钢缆线无须精确导向到设定的方向和位置；另一种是长筒形导向轮（图6b），可以将钢缆精确导向到指定的位置和方向，主要安装在温室内钢缆可能影响温室作业的下部位置以及钢缆穿越温室前后屋面的位置（图4a?图5a）。
