充电头网近日获悉，苏州美思迪赛半导体技术有限公司（MIX-DESIGN）推出了一款氮化镓快充主控+栅极驱动器SOC芯片MX6535，使其成为了国内首家掌握氮化镓控制及驱动技术的公司，并在全球范围内成为继美国TI和安森美之后的第三家推出氮化镓驱动及控制器的公司。这也是国内首颗具备量产条件的氮化镓快充主控制芯片，打破了国内没有氮化镓控制IC和驱动IC的局面。
而且相对于安森美NCP1342而言MX6535集成度更高，它无需搭配Fairchild的FAN3111驱动IC来驱动GaN器件，也就是说MX6535除了控制器外还集成了栅极驱动电路，从而单颗IC即可直接驱动GaN器件。
据悉，目前美思迪赛半导体采用MX6535已经对市面上主流的氮化镓功率器件进行了适配应用，均可充分发挥氮化镓器件高速低损耗的优势，实现94%以上的转换效率，为目前主流小体积、高效率的市场趋势提供优秀的解决方案。
一、美思迪赛半导体发布国内首颗氮化镓控制器+驱动器SOC
美思迪赛MX6535是一款专为氮化镓或者超级硅等高速功率器件设计的控制器和驱动器，在驱动速度和驱动功耗上重点做了设计优化，以更加适用于要求高性能、小尺寸的快充电源设计及应用。
采用高性能电流模式的准谐振（QR）控制架构，并针对氮化镓器件的特性采用了抗干扰能力更优的数字控制技术,同时优化了相关的保护功能，以便让系统更加可靠的运作。

文章图片
美思迪赛MX6535可以实现精准的多级恒压和多级恒流调节，而无需传统的二次电流反馈电路；采用美思迪赛第二代Smart-Feedback技术，它不仅消除了传统电源的电压电流反馈电路补偿网络的需要，并能在所有操作条件下宽范围输出时(3.3V~20V)保持系统稳定性。

文章图片
MX6535与同样出自美思迪赛半导体集成同步整流的二次侧快充协议SOC控制器搭配设计，能非常方便的实现18W~100W的USB PD或者QC小体积的快充电源设计，内部先进的数字控制系统可根据手机的输出能力请求实现快速平稳的电压和功率转换。此外MX6535还可以根据用户需求实现兼容联发科（MTK）PE2.0 plus充电器协议。
美思迪赛MX6535具备全面的保护功能和故障解除系统自动恢复功能，包括逐周期电流限制、不同输出电压自适应的过电压保护、反馈回路开路保护、芯片内外部OTP功能等。
二、美思迪赛65W氮化镓快充方案上手体验

文章图片

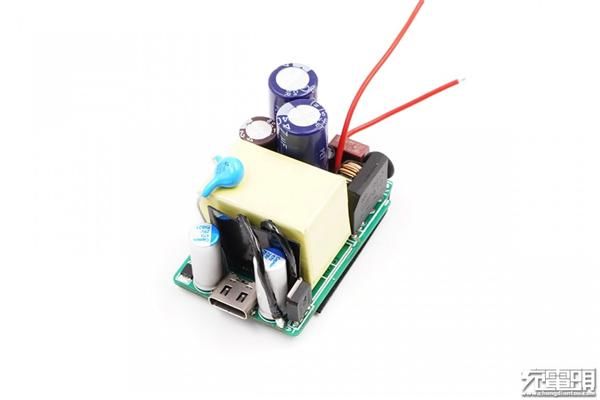

与以往常见的65W氮化镓充电器PCBA不同，美思迪赛提供的这套方案近采用了一块PCB板设计，没有小板设计，超高的集成度看起来非常精简。该方案正面元器件布局紧凑，输入端设有保险丝、滤波电容、整流桥、共模电感等器件；居中为变压器，变压器和次级电路之间采用麦拉片做初次级绝缘和隔离；同样超高集成度的次级协议+同步整流控制器允许输出端只需极小空间即可，边缘设有一颗同步整流MOS，USB-C接口居中设置、两颗固态电容用于输出滤波。

文章图片

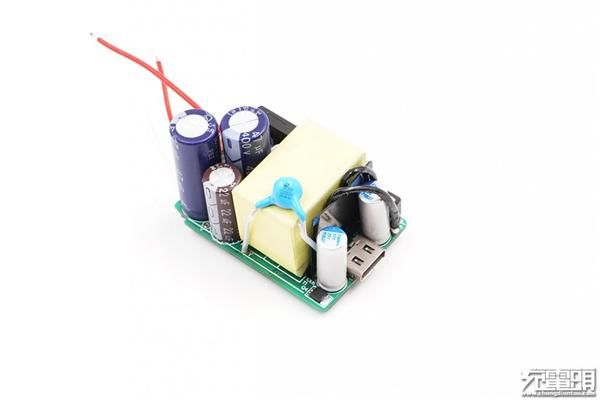

一颗输出抗干扰Y电容横跨在初级和次级之间，固态电旁边还有一颗输出VBUS管。

文章图片
PCB板背面设有麦拉片，并贴有一款金属散热片。据美思迪赛工程师介绍，该方案基本是按照量产的要求进行的电路设计，在调试完毕之后即可直接套上外壳出货，大大缩减了快充工厂的开发成本以及上市周期。

文章图片

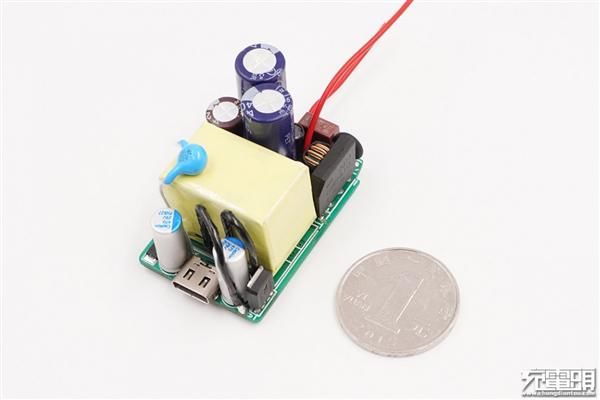

PCB板面积仅相当于两个硬币大小。

文章图片

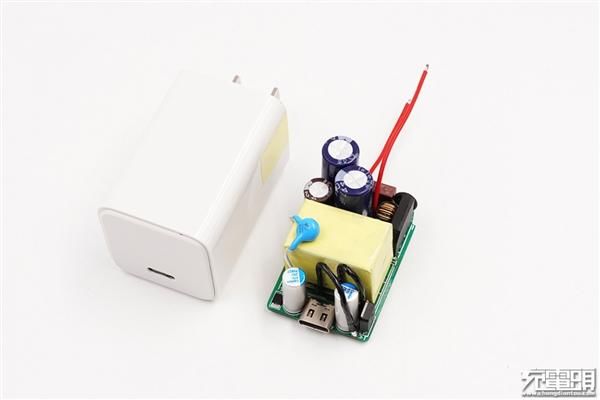

美思迪赛65W 氮化镓快充方案体积看起来比苹果18W快充更的娇小。

文章图片

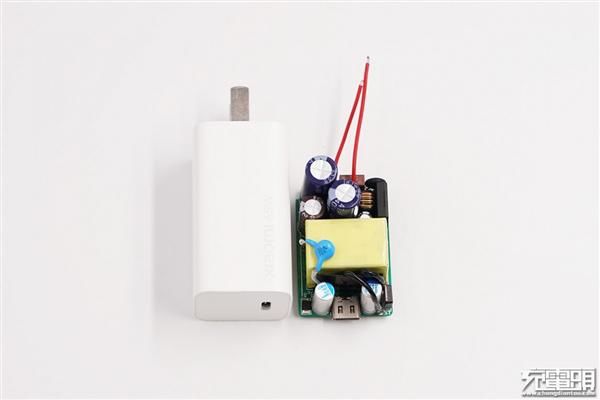

与小米65W氮化镓相比，两者宽度和厚度相当，且美思迪赛65W氮化镓快充方案长度更短，体型更加迷你。

文章图片
该方案可以直接装入老款乐视24W充电器的外壳中，且余量充足。

文章图片

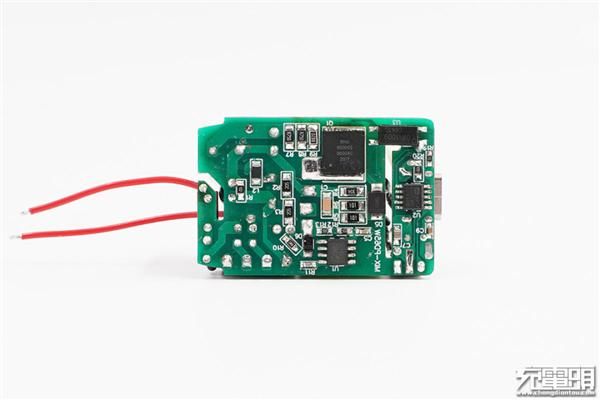

美思迪赛这套65W氮化镓快充方案的PCB板背面元器件数量非常之少，我们知道把一件简单的事情做复杂是容易的，但是把原本复杂的事情做到很简单，那是不简单的。这极其精简的外围，除了MX6535的超高集成度(内部集成控制器和GaN驱动器)外，还得益于该公司特有的数字控制系统及Smart-feedback技术，目前该公司的Smart-feedback已经发展到第二代，可以提供更加优异的性能。这也符该公司一贯的产品特点和研发理念。

文章图片
初级侧和次级侧之间采用镂空绝缘，同时也可以方便插入麦拉片增加绝缘性能。
