7、在主体施工过程中的测量控制
建筑物施工到±0.000时，把控制线投测到地下室顶板上，根据标准层的结构改作内控点.
内控点的划分依据是施工流水段、施工方案、施工图纸。
每个流水段应设成规则的闭合图形的内控点。(工地上使用最多的是矩形)
随着楼层的不断升高，每层的主控线应由首层控制点用铅垂仪或线坠投测到作业面，用测角与量边检查投测到作业层的闭合图形。
以检查闭合后的主控线，做为各层作业面的放线依据，根据图纸及设计变更放出墙边线、墙身控制线、门窗洞口线。
见附图
建筑基线|建筑施工放线、验线总结大全，不要再说怎么学放线！
文章图片

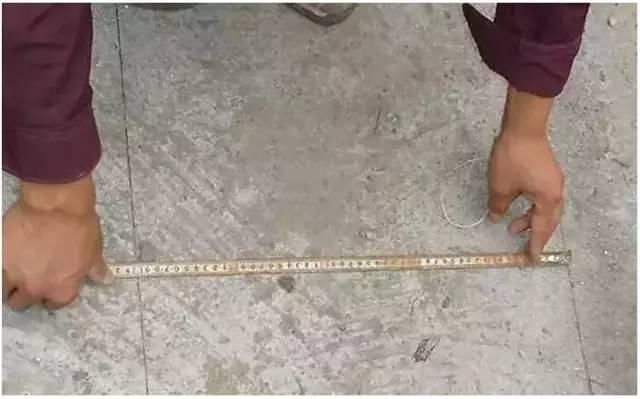

主控线与墙体控制线
随着工程进度在每层的外墙弹出外墙大角线、门窗洞口中线。
建筑基线|建筑施工放线、验线总结大全，不要再说怎么学放线！
文章图片

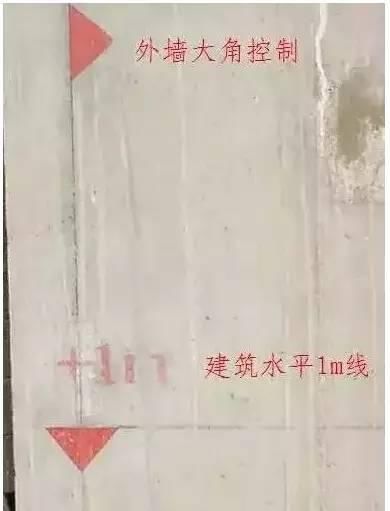

建筑施工水平1m 线外墙大角控制线
在每层墙体模板拆除后及时弹出建筑标高线50线或1M线，以控制顶板的标高。
建筑基线|建筑施工放线、验线总结大全，不要再说怎么学放线！
文章图片

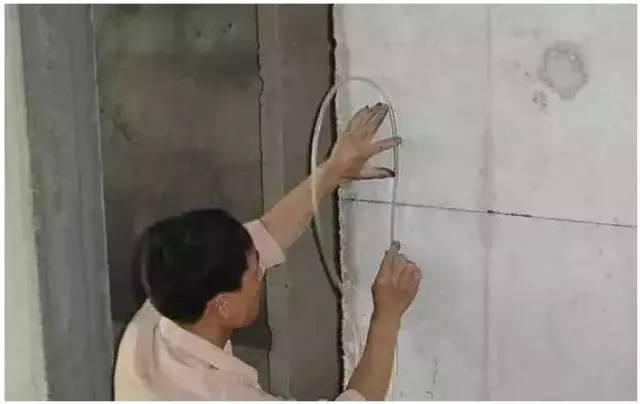

采用水平 管抄测1m水平线
建筑基线|建筑施工放线、验线总结大全，不要再说怎么学放线！
文章图片

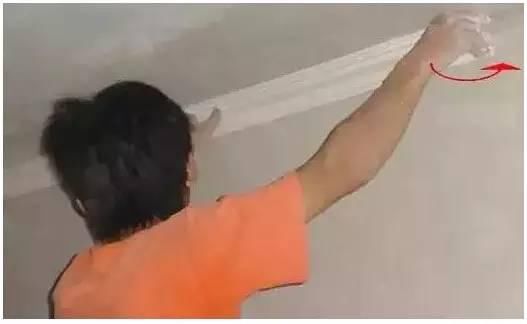

石膏线安装线
根据建筑物的高度和仪器的测量精度，一般在建筑物高度超过30M时，将控制点向上引测重新作控制桩。
8、建筑物轴线竖向投测方法；
1）外控法；既在建筑物外用经纬仪竖向投测，一般适用于多层建筑，常用有a；延长轴线法。b；侧向借线法。c；正倒镜挑直法。
2）内控点；既在建筑物内用铅直接原理将轴线投测到施工层上，多适用于高层建筑，常用方法有a.吊线坠法；b.激光垂准仪法；c.经纬仪天顶法；d.经纬仪天底法
9、高层建筑标高传递
在首层墙面上抄测一圈建筑50线，然后用钢尺沿垂直处墙、电梯、楼梯向上直接量取中，每层不少于3个点，误差不超过3㎜取，抄测各层建筑50线标高，如果标高超过尺长，要作二次传，即在50米高度以内的楼层作二次传递点，传递标高不能逐段传递，避免累记误差。
10、沉降观测：
（1）作用：
1）监测施工对临近建筑物安全的影响；
2）监测施工期间施工塔吊与基坑护坡的安全情况；
3）监测正在施工的工程，施工是否符合预期要求，为有关地基基础及结构设计是否安全、合理提供沉降观测数据；
4）监测高低跨之间的沉降差异，以决定后浇带何时浇筑。
（2）特点：
1）精度要求高；
2）观测时间性强；
3）观测成果可靠，资料完整；
（3）操作要点：
1）人员固定；
2）仪器固定；
3）观测路线固定。
放线
工作
测量验线工作
一、验线工作应主动预控
1、验线工作要从审核施工测量方案开始，在施工的各主要阶段前，均应对施工测量工作提出预防性的要求，以做到防患于未然。
2．验线的依据应原始，正确有效
主要是设计图纸变更洽商与定位依据定位（如红线桩、水准点等）及其数据（如坐标，高程等）要原始，最后定案有效并正确的资料。因为这些都是施工测量的基本依据，若其中有误，在测量放线中是很难发现的，一旦使用后果是不堪设想的。
3、测量仪器与钢尺必须按计量法规定进行检定和检校
1987.02.01其实施的《中华人民共和国计量法实施细则》第二十五条规定：“任何单位和个人不准在工作岗位上使用无检定合格印证或者超过检定周期以及经检定不合格的计量器具。”例：经纬仪、水准标尺的检定周期为一年。例：J6型经纬仪的2C≤16”，数值度盘指标差i≤15 ” 。水准仪，全站仪，钢卷尺的检定周期最长不超过一年，例如：DS3级水准仪视准轴不水平的误差i≤12 ” 。
4、验线的精度应符合规范要求，主要包括：
1）仪器的精度应适应验线要求，有检定合格证并校正完好；
2）必须按规程作业，观察误差必须小于限差，观测中的系统误差应采取措施进行改正；
3）验线成果应先行校核。
5、验线工作必须独立，尽量与放线工作不相关，主要包括：
1）观测人员；（即放线人与验线人应不是同一人）；
2）仪器；（即验线所使用的仪器精度不低于放线所用的精度）
3）测法及观测路线；验线人员的观测方法及观测路线与放线人员不同。
6、验线部位。应为关键环节与最弱部位，主要包括：
1）定位依据桩及定位条件；
2）场区平面控制网，主轴线及控制桩（引桩）
3）场区高程控制网及±0.000高程线；
4）控制网及定位放线中的最弱部位。
7、验线方法及误差处理：
（1）场区平整控制网与建筑物定位，应在平差计算中评定其最弱部位的精度，并实地验测。精度不符合要求时应重测；例如：三级建筑物平面控制网的测角误差±24”，边长相对中误差1/8000。
（2）细部测量。可用不低于原测量放线的精度进行验测。验线成果与原放线成果之间的误差应按以下原则处理：
1）两者之差小于1/√2 限差时，对放线工作评为优良；
2）两者之差略小于或等于 √2限差时，对放线工作评为合格；
