施工放线
放线是每一个施工者都要会的知识和技能；
新人就好好学习，老人可以看看是否还有需要改进的地方
放线
工作
施工测量准备工作
一） 熟悉图纸，了解设计意图，掌握图纸的各有关数据。如总平面图的定位尺寸，建筑物的轴线尺寸，基础图的各部位尺寸。在熟悉图纸时应随时做好记录，以便在具体测放工作时查找。
二）现场踏勘，全面了解现场的水文地质、地形、地貌情况、检查，核实建设方所提供的原有测量控制点，并办理与建设方对测量点的确认工作。根据测量控制点，放出现场平整线。以便为测量施工提供条件。
【 建筑基线|建筑施工放线、验线总结大全，不要再说怎么学放线！】三）检查校正测量仪，如经纬仪、全站仪、水准仪、标尺、钢尺等，在使用前都应做好校正工作，以保证测量精度。
四）制定测量计划，按施工进度要求，精度要求，制定测量方案，根据图纸中数据计算和绘制测量草图。
五）建筑物的定位,根据建筑基线或原有建筑物定位(如图1-1)
文章图片

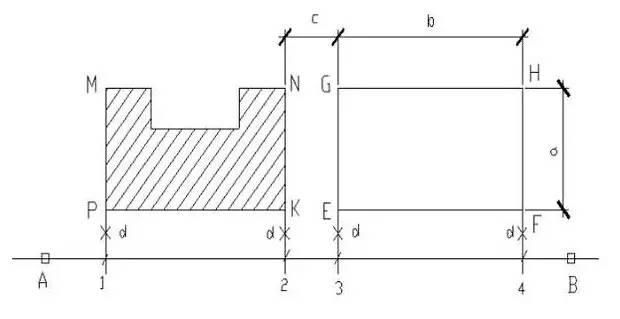

图1-1 建筑基线定位
六）根据总平面提供的定位关系尺寸，定位时先将原有建筑物的MP、NK延长在AB上交得1点和2点，确保1、2点在AB直线上，由2点量至3点，再由三点量至4点。
七）分别在3、4点安置经纬仪测量90°而测定出EG、FH方向线。在该方向线上分别测定出E、G、F、H点，该方法也适用于只有原建筑，没有建筑基线A、B的情况，只要先按一定的距离由原建筑假设AB直线即可。
文章图片

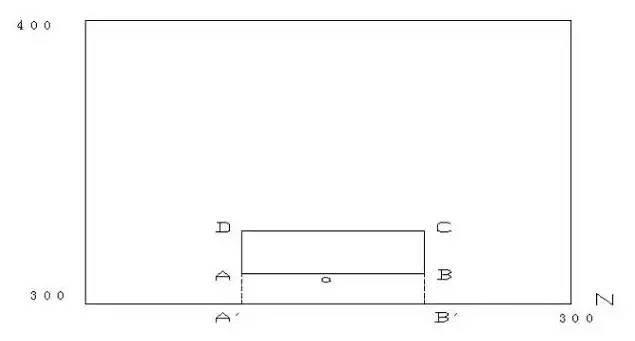

图1-2 建筑方格网定位
八）根据建筑方格网定位（如上图：建筑方格网定位图和下表所示）
在建筑场地的方格网，根据建筑物坐标用直角坐标法测量。
1、由A、B点的坐标值算出建筑物的长度值a各宽度值b。
即 a=268.24-226.00=42.2m
b=328.24-316.00=12.24m
2、在m点安置经纬仪，照准N点在MN直线上测定A",B"，即
A"=MA"=226-200=26.00m
B"点由A"点再量取建筑物的长度a=42.2m
3、分别在A"、B"点安置经纬仪，测90°，并在视线上分别量取AA"=316.00-300=16m.得A、B点，再由AB点量取建筑物宽度b=12.24m。得C、D点。
放线
工作

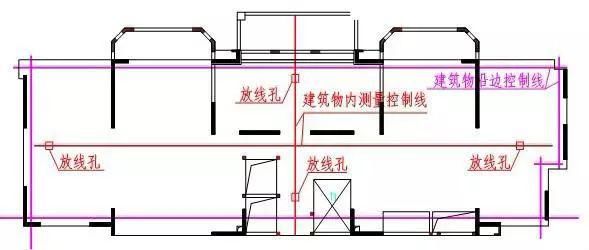

施工工程中测量控制
一）基槽开挖深度控制
当基槽开挖接近基底标高时，在基础拐角处3～4m位置，在槽壁上每隔一段距离设置一个水平控制桩，一般比基槽设计标高高出0.5m～1.0m，用于拉线找平基础底标高。
二）开挖达到设计标高的控制标记
在开挖达到设计标高后，一般每隔2.3m钉一30×30见方小木桩打入基底，并在小木桩周围撒上白灰点或白灰圈作为基槽开挖到位标记。
三）基础放线
1、在基槽开挖完成后，必须复核槽底的标高及几何尺寸，确认无误后准备砼垫层施工，砼垫层完成后进行基础放线。
2、首先在控制桩 I 安置经纬仪，对中、整平后照准轴线另一端的控制桩 I"的小钉。固定水平制动螺旋，并使望远镜上下移动，从槽底层的另一端开始向另一端投测轴线标的记点。
3、弹线（轴线）
每隔一段测一个点（一般不超过3米）用红笔点圆点。圆点外用红笔画圆圈标记，以便清楚位置。最后将各点用墨线弹成一条直线，此线为主轴线。
4、其它轴线的弹法（如图3-1所示）
文章图片

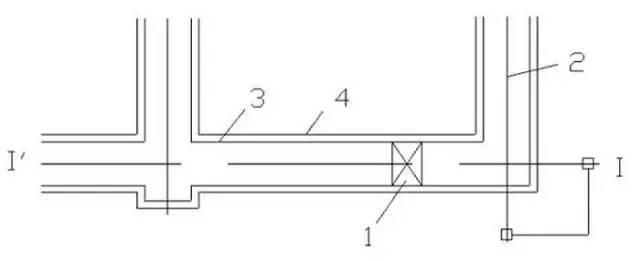

图3-1 基础弹线
1-孔洞位置；2-中心轴线；3-砌转大放脚；4-基槽边界线
根据垫层上已弹出的主轴线，测量建筑物其它细部轴线时，由一个主轴线的交点为0点，沿主轴线量出细部轴线距离，将细部轴线的两端对应点弹成墨线。最后完成所有轴线的弹线。
5、细部线的弹法
按图纸所标注的基础宽度，由轴线向两侧量距，定出边界点，再弹出墨线，即为基础宽度线。最后将图纸标注的洞口位置、管井位置、门洞位置、墙、柱尺寸等弹出墨线。
注意：
1）偏轴线尺寸
2）洞口、预留口标高的（地面标注）。
3）预留插筋高度、位置。
四）首层墙体施工放线
当基层完成后，用控制桩将线引到砌好的基础墙截面上。
1、用小白线将轴线两端与控制桩对点拉通，对照拉通线每隔一段用红笔标一个圆点，然后将各点连续用墨线弹成该墙的轴线。用同样的方法将所有的轴线都弹出来。
2、在弹线时对已砌好的基础墙进行复验，利用主轴线检查基础有无偏移，防止出现半边墙跨空现象（见图3-2），同时还需注意整个建筑物轴线总长误差应控制在1/2000-1/5000范围内。
文章图片

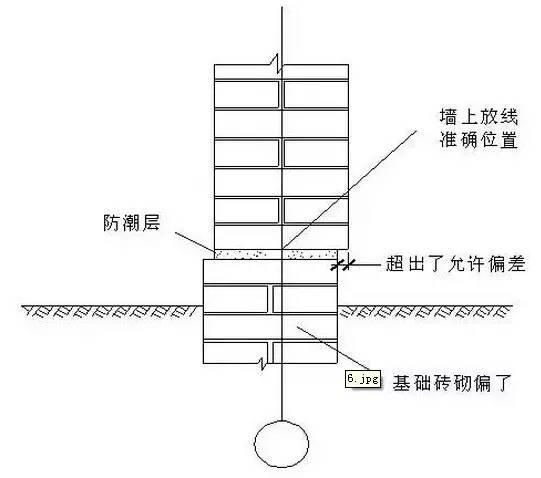

图3-2 基础墙错位
3、门窗洞口放线
A、门的位置在基础墙平面上画出；
B、窗的位置一般在基础的侧面画出；
C、窗台、门口、洞口的规格尺寸（长×宽×高）及标高一般在皮数杆上反映（见图3-3）
