建筑基线|建筑施工放线、验线总结大全，不要再说怎么学放线！( 四 )


3）两者之差超过2限差时，原则上不予验收，尤其是要害部位。
8、五项基本限差：
1）各部位放线的允许误差：
建筑基线|建筑施工放线、验线总结大全，不要再说怎么学放线！
文章图片

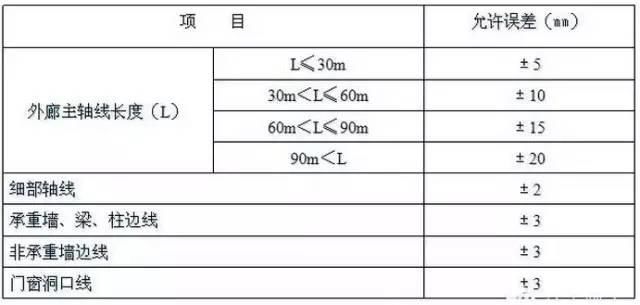

2）基线放线尺寸的允许误差
建筑基线|建筑施工放线、验线总结大全，不要再说怎么学放线！
文章图片

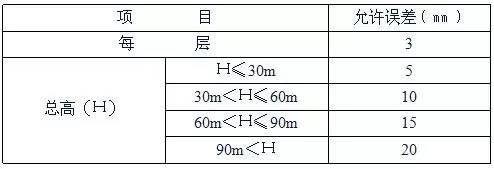

3）轴线竖向投测的允许误差
建筑基线|建筑施工放线、验线总结大全，不要再说怎么学放线！
文章图片

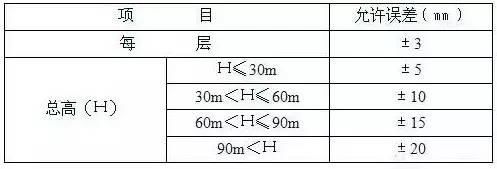

4）标高竖向传递的允许误差
建筑基线|建筑施工放线、验线总结大全，不要再说怎么学放线！
文章图片
5）建筑方格网的主要技术指标
放线
工作
细部线的检验方法
一）细部线的检验方法：
1、施工测量验线的主要任务是对正测设于实地的建筑物细的正确值及精度进行检测的工作。
2、细部线的验线依据首先是图纸，依此检查施工层的线是否按图施工，根据主轴线有钢尺拉通尺检查各轴线及墙等边线尺寸，误差是否在允许值之内细部轴线位置，是否正确或用经纬仪进行转90角校测，也可用钢尺拉对角线校核。竖向标高的检验方法从起始高程向施工层传递三处标高点，较差在3㎜之内算合格，每层的标高相对误差应在±3㎜之内。
二）实物线的放法与检验方法
放法：
首先校核定位依据桩，熟悉及校核图纸，根据定位坐标或定位条件，采用极坐标方法进行相关数据的计算，采用一定的观测方法观测顺序，各建筑物的角点（或控制点）。
检验方法：
1、验定位依据桩位置是否正确，有无碰动；
2、验定位条件几何尺寸；
3、验建筑物控制网与控制桩的点位准不准，桩牢不牢固；
4、验建筑物外廊轴线间距或主要轴线间距；
5、在经施工方自检定位验线合格后，填写“施工测量放线报验单”提请监理单位验线。
注：定位检验线时，应特别注意检验定位依据与定位条件，而不能只检验建筑物的自身几何尺寸。
放线
工作
验线方法及易错线问题
第一节 装修线的检验
一）室内抹灰前进行房间套方正工作，依据轴线位置准确的一面墙在地面弹出抹灰厚度线，在找与本面墙呈直角的另一面墙，用勾股定律验证房间是否方正。（见图7-1）
建筑基线|建筑施工放线、验线总结大全，不要再说怎么学放线！
文章图片

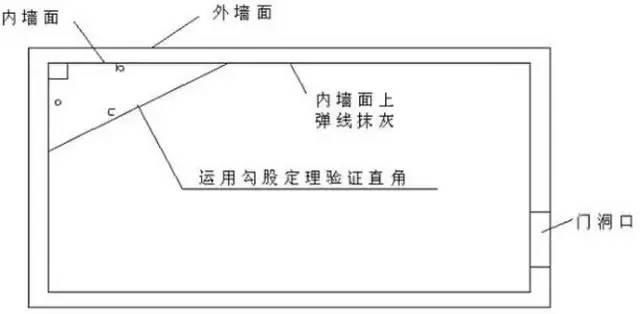

图7-1 用勾股定理验证房间的方正
二）房间墙垂直度验证

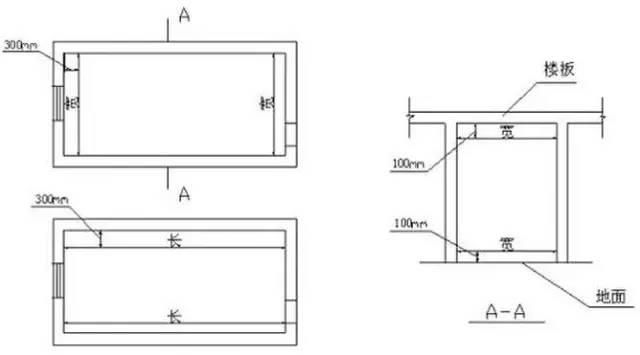

1、用米尺量房间开间墙（上点、下点）取纵，横墙各两端净空尺寸避免出现房间大小头偏差。（上点取天花下100㎜，下点取墙跟部与地面夹角处）。（见图：7-2）
建筑基线|建筑施工放线、验线总结大全，不要再说怎么学放线！
文章图片
图：7-2
用线坠吊墙是否垂直（先取一面纵墙和一面横墙）。
三、检验地面标高
1、根据室内50线（或1.0m线），查看装修图做法，确定建筑50线与装修做法是否吻合。
2、用水平管检验50线是否水平。
四、用上述三种检验方法同样可以检验结构细部线是否准确。
五、控制线的应用
1、在外墙装修使用垂直控制线安装保温板；
2、用水平控制线安装外墙保温板；
建筑基线|建筑施工放线、验线总结大全，不要再说怎么学放线！
文章图片
水平控制线安装保温板

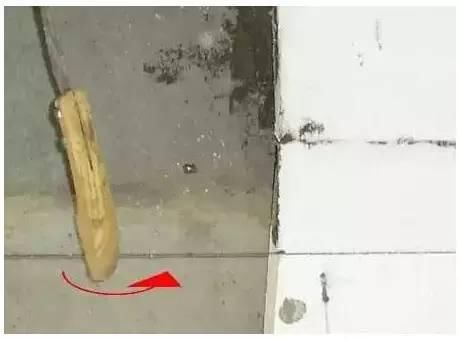

3、利用墙边控制线进行墙体模板安装。
建筑基线|建筑施工放线、验线总结大全，不要再说怎么学放线！
文章图片

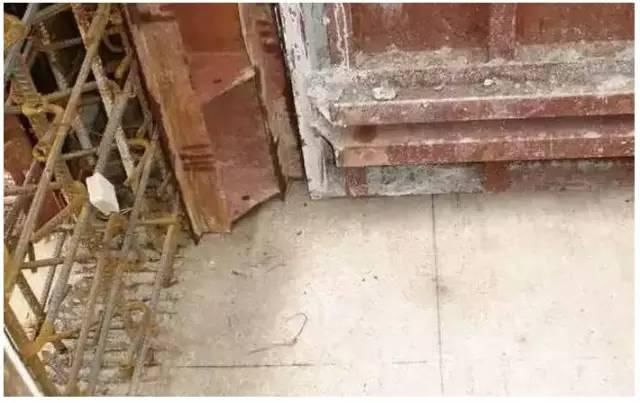

墙体控制线
第二节、易错线的问题
在施工中线的偏差是有限的，而错线则是致命的，所以在施工中线不出差错是最关键的。
一）注意偏轴线
有时图纸较复杂会在若干部位出现偏中心线的设计，需要我们认真看图，并从不同方向复核各尺寸的总尺寸。
二）注意标高线
重点是注意+0.000和-0.000也就是±0.000以上和以下的关系，避免计算错误。
三）注意非直角线的放线
当出现锐角或钝角线时，要认真及复核对轴线，同时复核依据轴线导出来的各种钝角、锐角线。
四）注意50线与非50线的标注
50线应在楼梯间处用红三色标明，避免在施工中各工种弹的非50线。
五）注意双线错误
很多工程中50线是正确的，但在弹线时也有人弹错位，或弹错位后又从新补弹一根线，造成工人操作中误用线错误，特别是精装修更显得尤为重要，对出现双线必须将错误线及时清掉。
