2020年4月知名电商品牌ROCK洛克首发了搭载国产氮化镓芯片的65W 2C1A氮化镓充电器 ， 并且直接击穿百元价位 ， 99元售价不仅让很多消费者感到“真香” ， 而且为氮化镓充电器价格亲民化做了重大贡献 。
近期洛克再次推出一款65W USB PD单口氮化镓快充充电器 ， 这款产品同样采用折叠插脚设计 ， 具有多快充协议、高效率、高功率密度等特点 ， 很适合给轻薄笔记本使用 ， 同时也能满足手机平板等设备的快充需求 。 下面充电头网就对洛克新款氮化镓充电器进行详细拆解 ， 一起来看看其内部设计做工 。
一、洛克65W氮化镓充电器
文章图片
包装盒顶部带有挂钩设计 ， 正面印有ROCK品牌、65W GaN、充电器外观图等信息 。
文章图片
【测评盘点|拆解报告：ROCK洛克65W USB PD氮化镓快充充电器】包装盒背面印有产品使用场景图以及规格参数信息 。
文章图片
侧面印有充电器支持的协议 。
文章图片

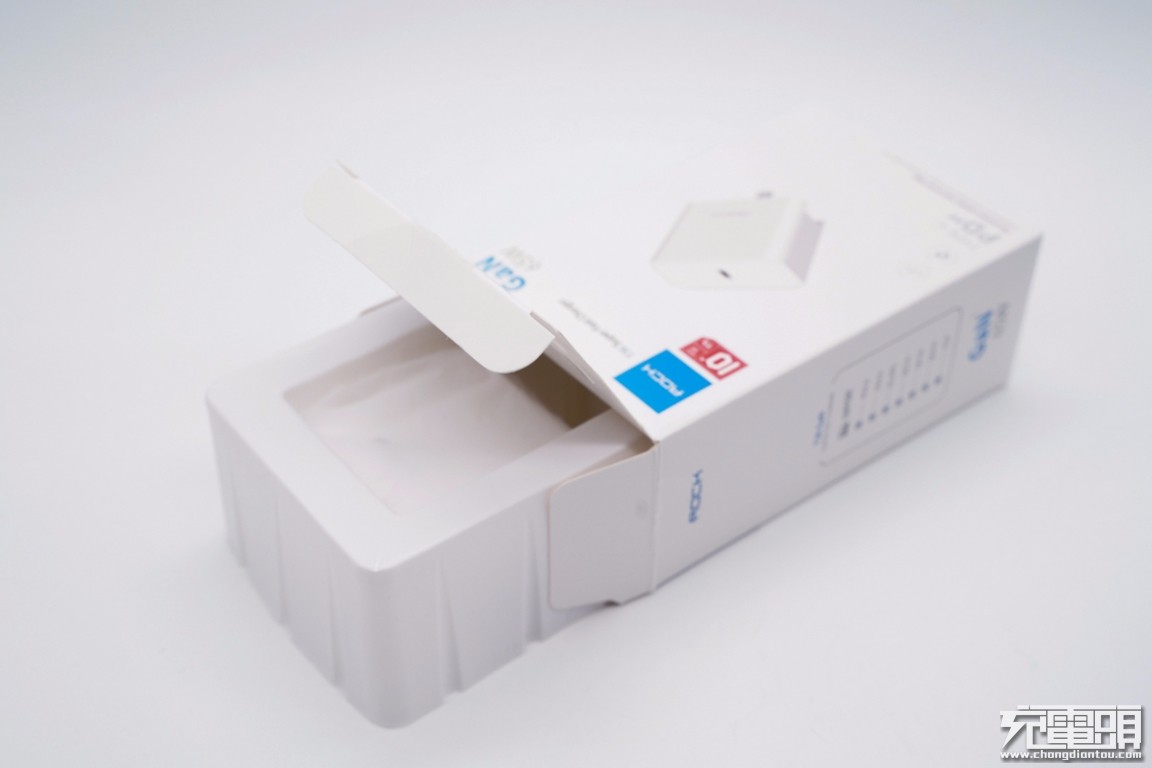

打开包装 ， 充电器放置在塑料盒凹槽里进行固定保护 。
文章图片

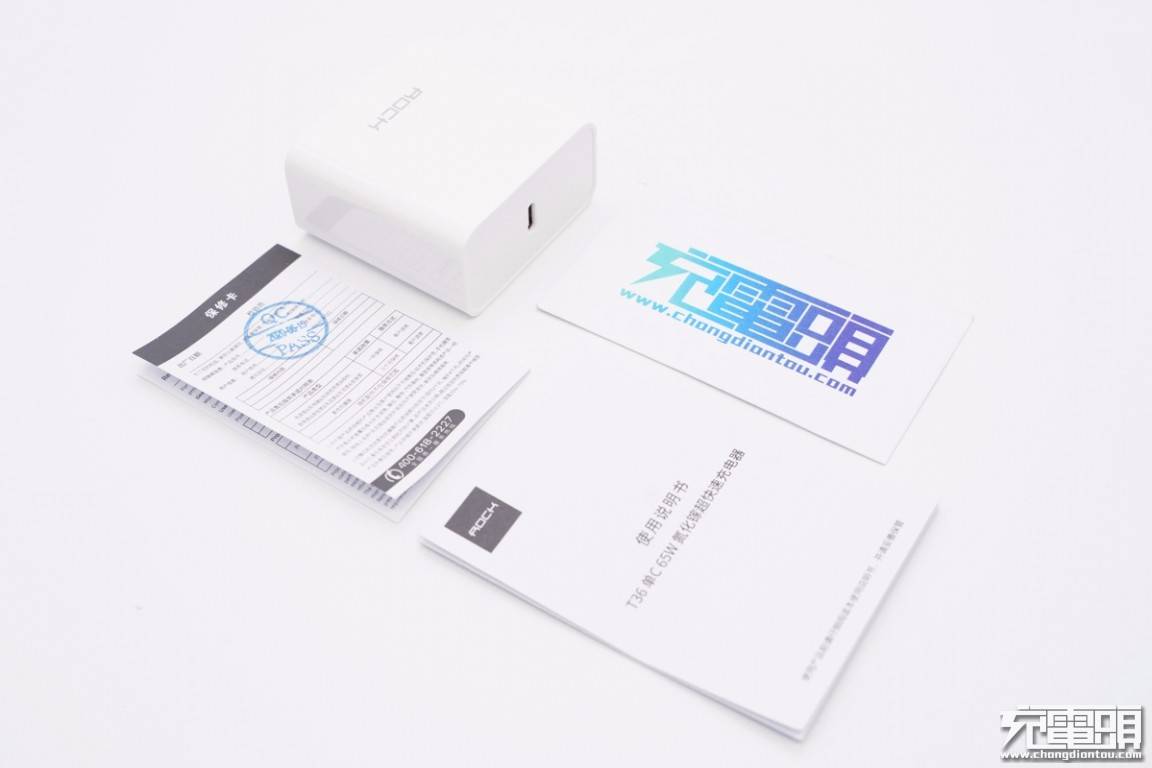

包装内含充电器、使用说明书和保修卡 。

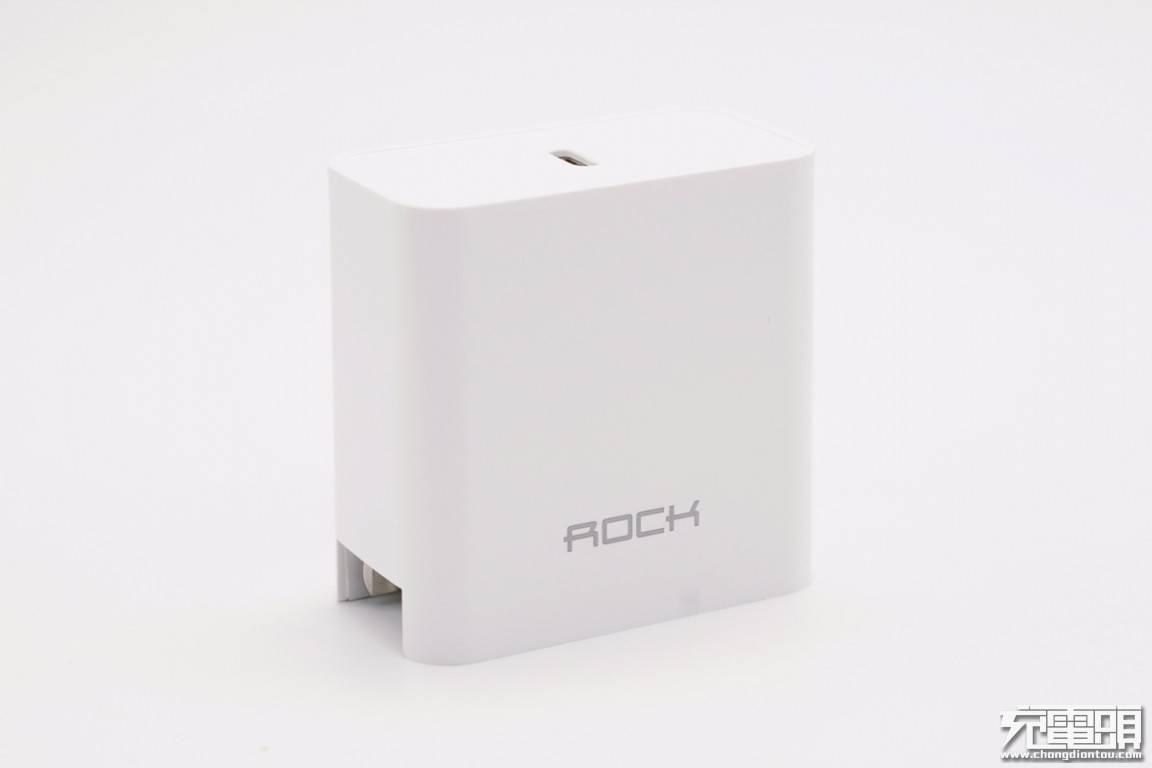

文章图片
充电器采用PC阻燃材质白色外壳 ， 表面亮面烤漆处理 ， 侧身弧面过渡 ， 机身正面印有ROCK品牌 。 充电器整体洁白光滑 ， 设计简约 。
文章图片

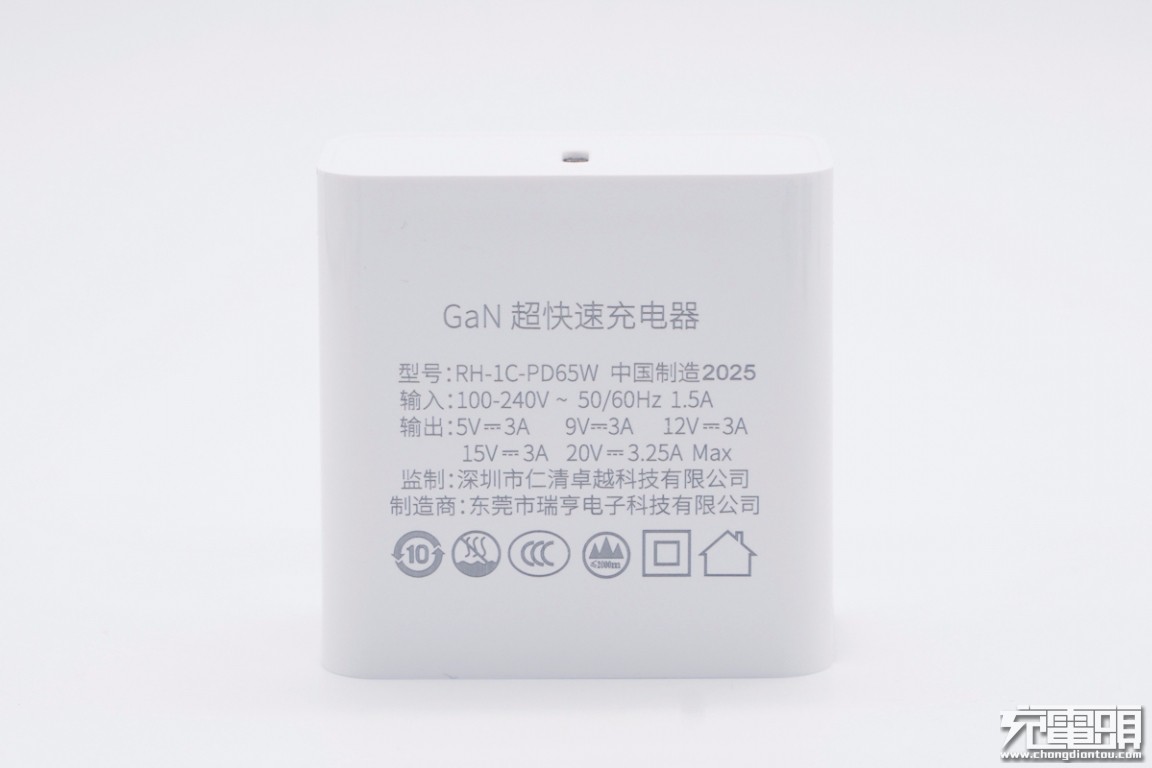

机身背面标注充电器参数信息
型号：RH–1C-PD65W
输入：100-240V~50/60HZ 1.5A
输出：5V3A、9V3A、12V3A、15V3A、20V3.25A Max
产品尺寸：53*53*29mm
重量：118g
材质：防火ABS+PC
监制：深圳市仁清卓越科技有限公司
制造商：东莞市瑞亨电子科技有限公司
产品已经通过了CCC认证 。
文章图片

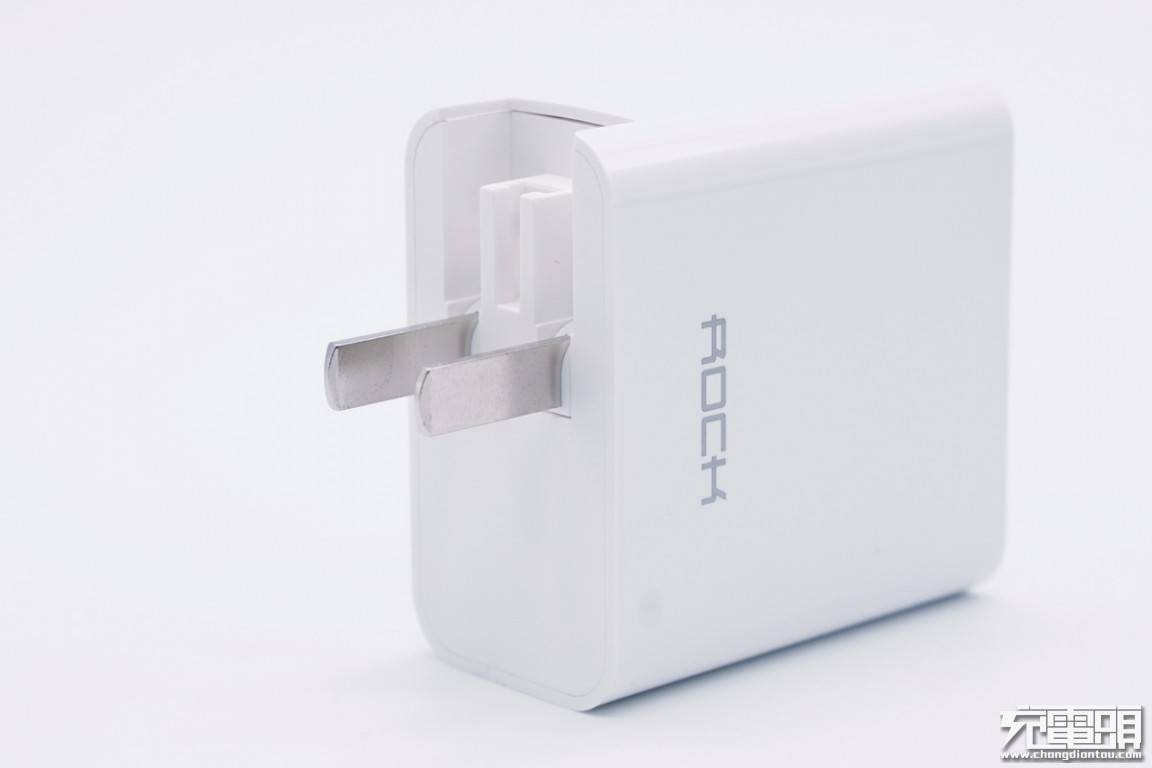

输入端使用可折叠国标插脚 ， 携带方便且不会刮伤包里的其它电子产品 。

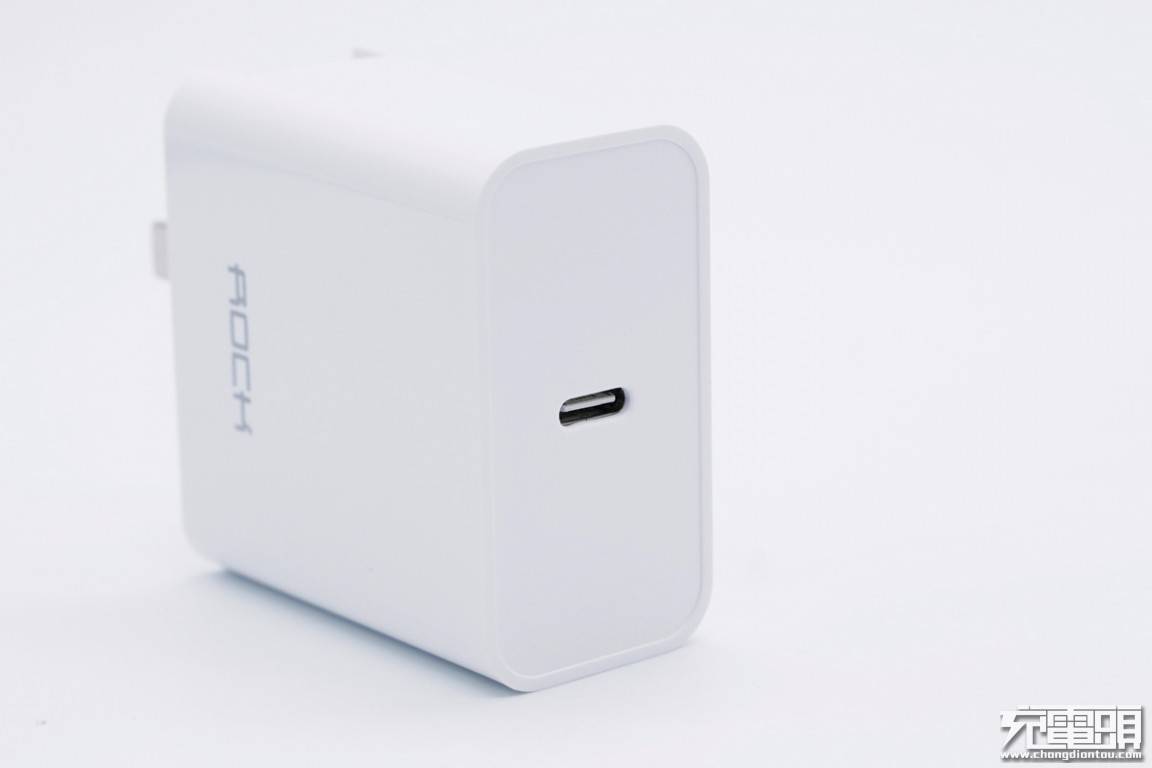

文章图片
输出端配备一个USB-C口 ， 白色胶芯不露铜 。
文章图片

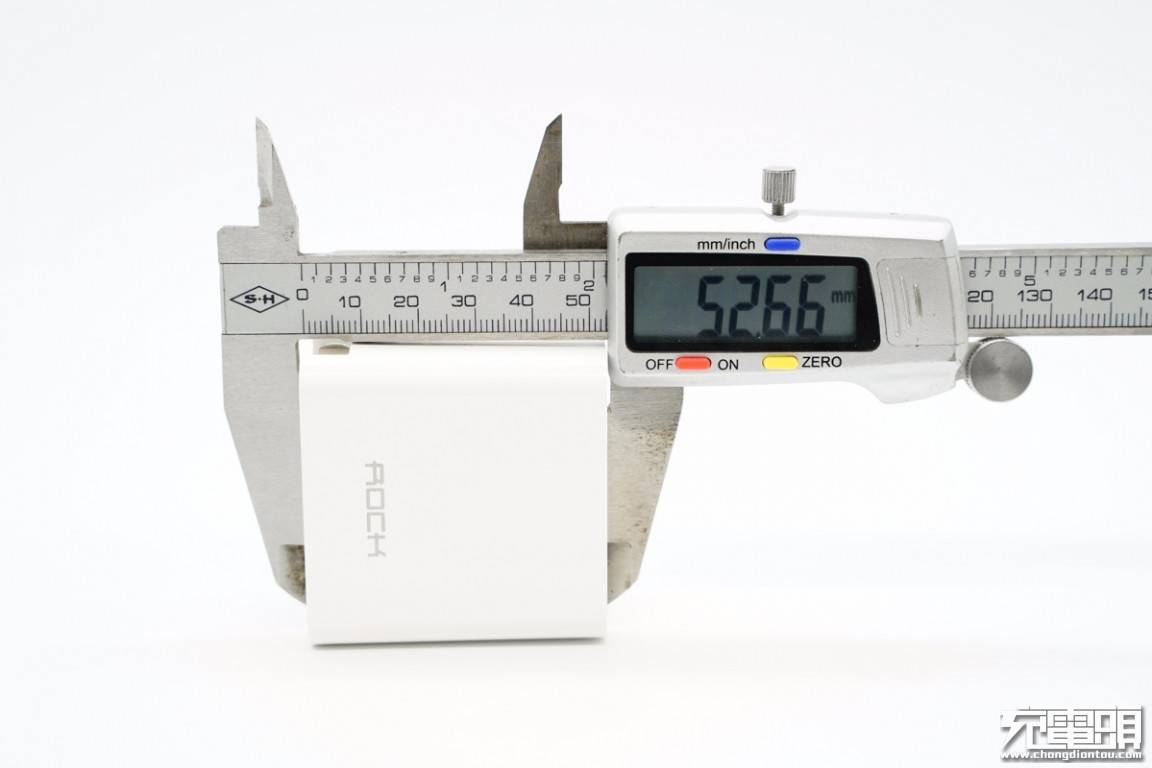

使用游标卡尺实测充电器长52.66mm 。

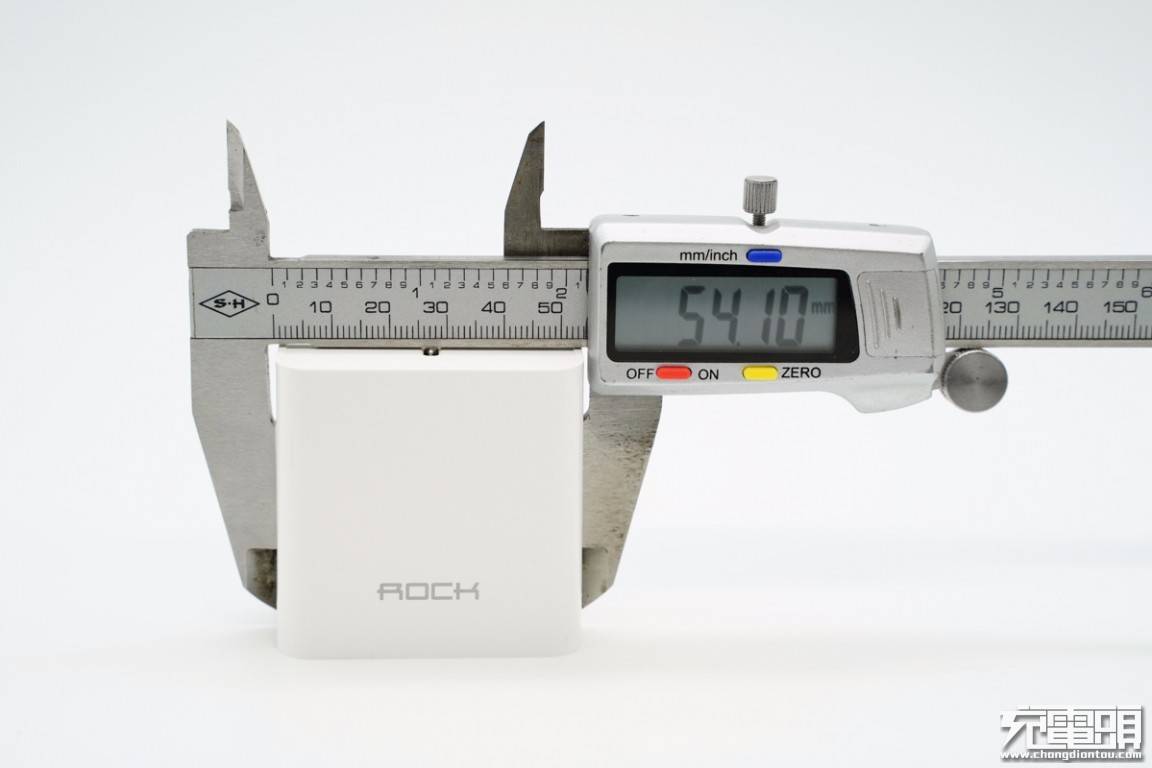

文章图片
宽54.1mm 。
文章图片
厚度为28.95mm 。 由充电器三维可以算出体积为82.48cm3 ， 功率密度为0.79W/cm3 。
文章图片

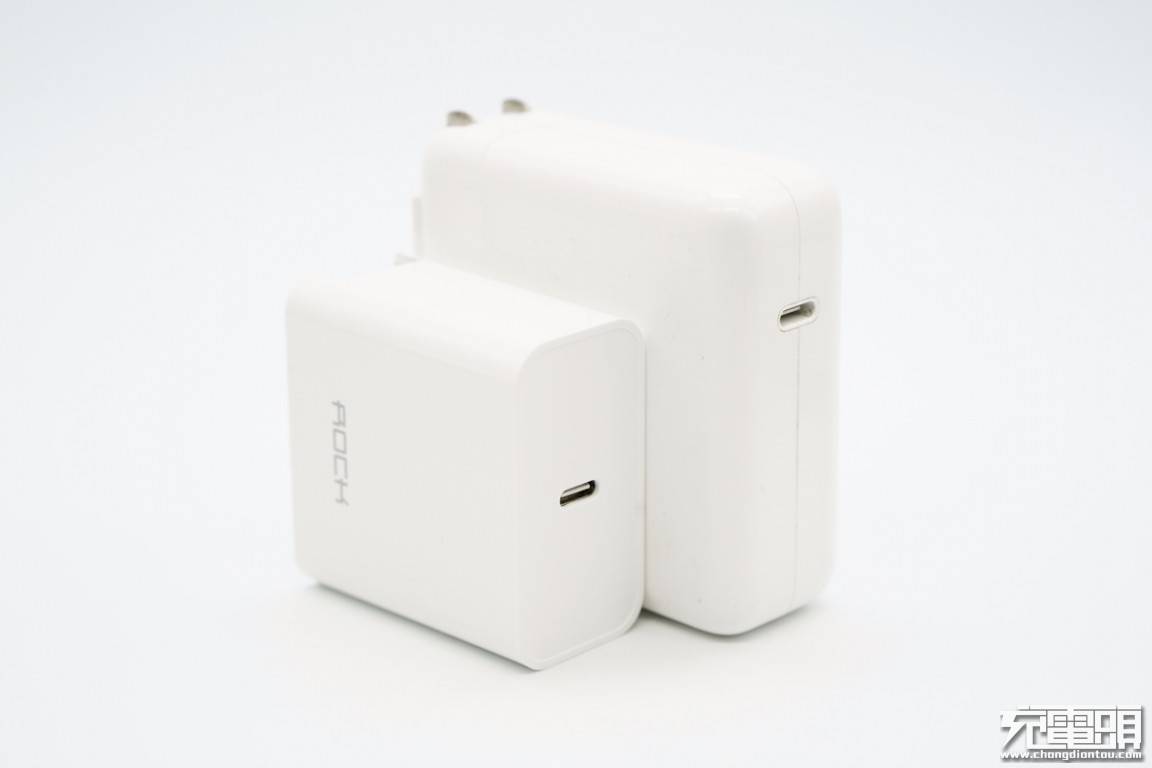

和苹果61W充电器大小比较 ， 洛克这款氮化镓充电器要小得多 ， 体积优势明显 。
文章图片

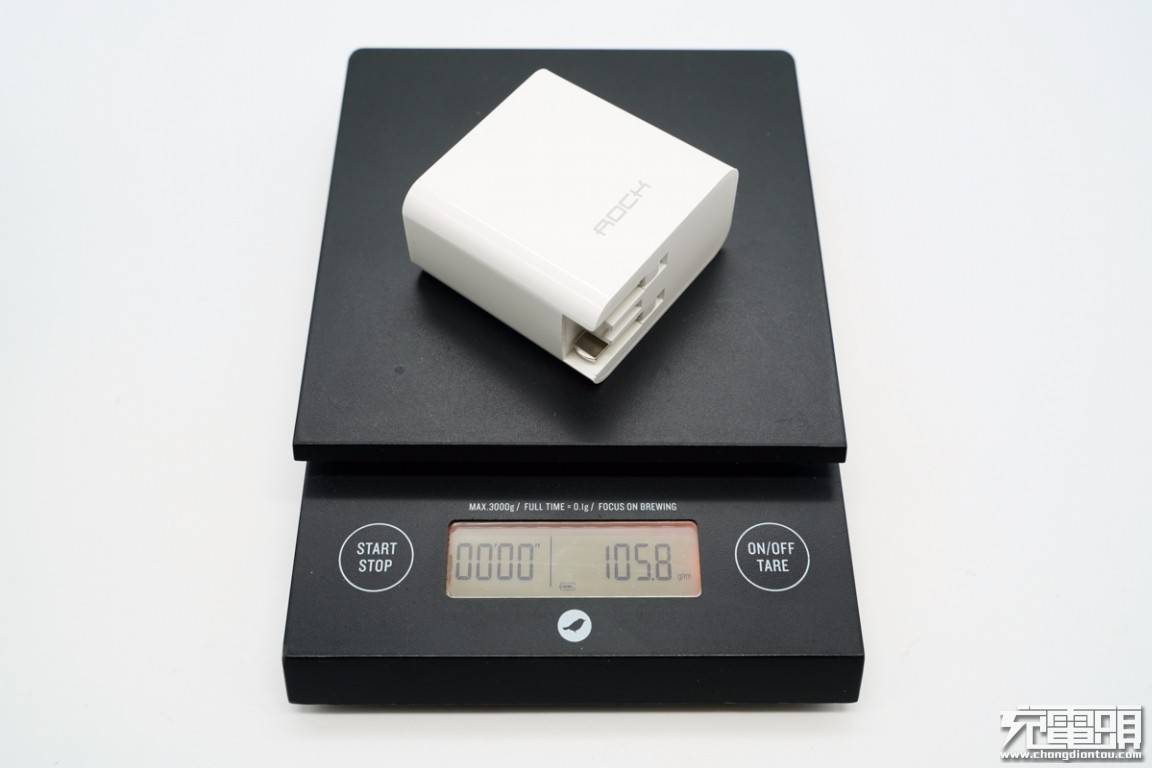

净重约为106g 。

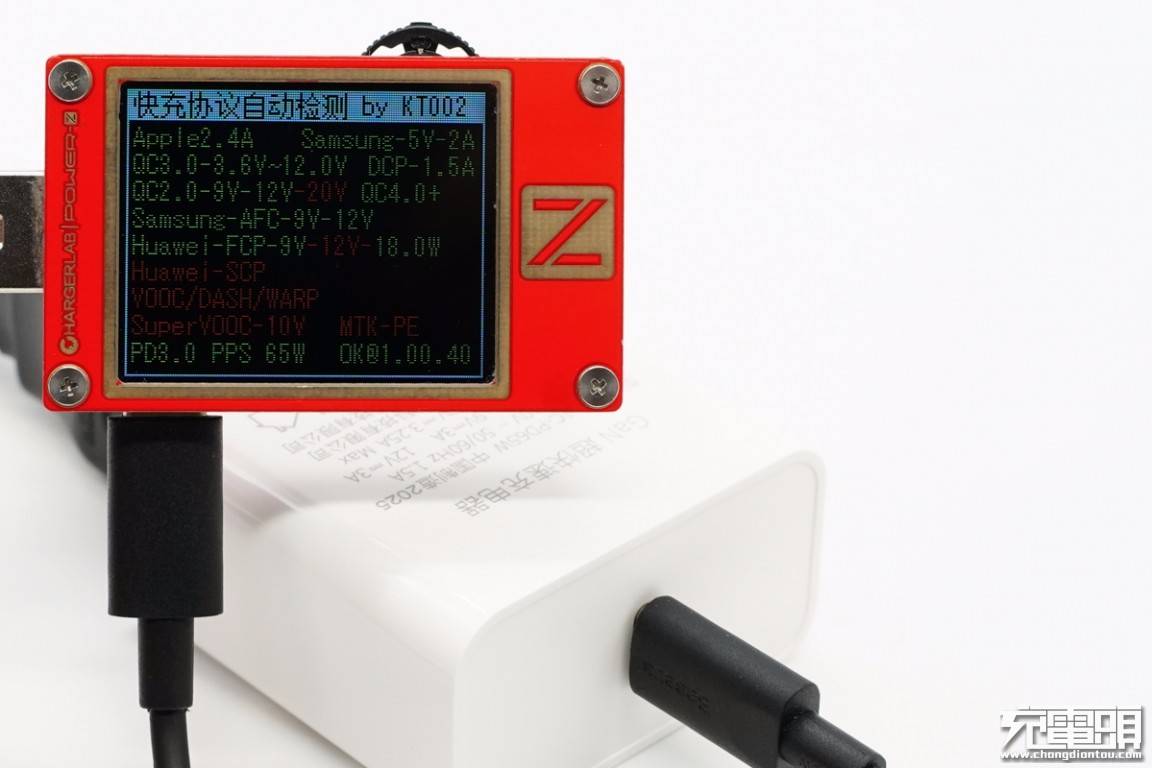

文章图片
使用ChargerLAB POWER-Z KT002检测USB-C口输出协议 ， 显示支持Apple 2.4A、Samsung 5V/2A、DCP协议 ， 以及QC2.0、QC3.0、AFC、FCP多个快充协议 。
文章图片

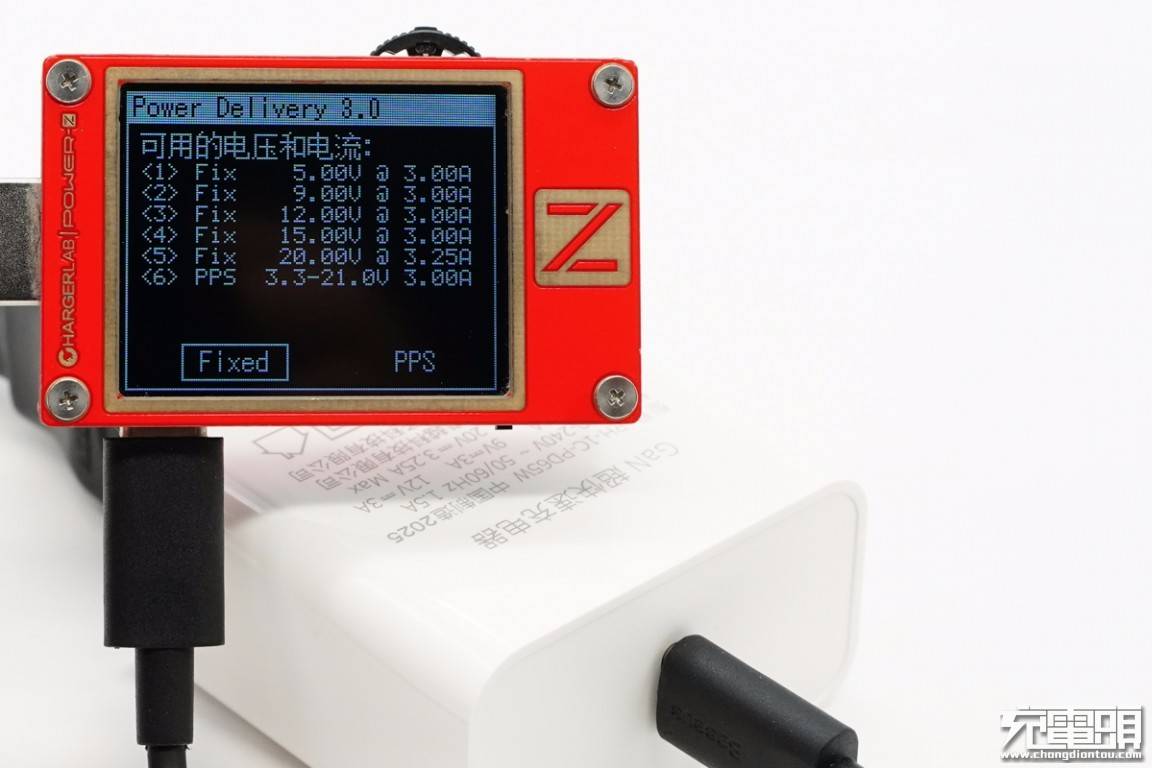

除此之外 ， 其PDO报文显示USB-C口还支持USB PD3.0快充标准 ， 具备5V3A、9V3A、12V3A、15V3A、20V3.25A五个固定电压档位以及3.3-21V/3A一组PPS电压档位 。
二、洛克65W氮化镓充电器拆解
文章图片

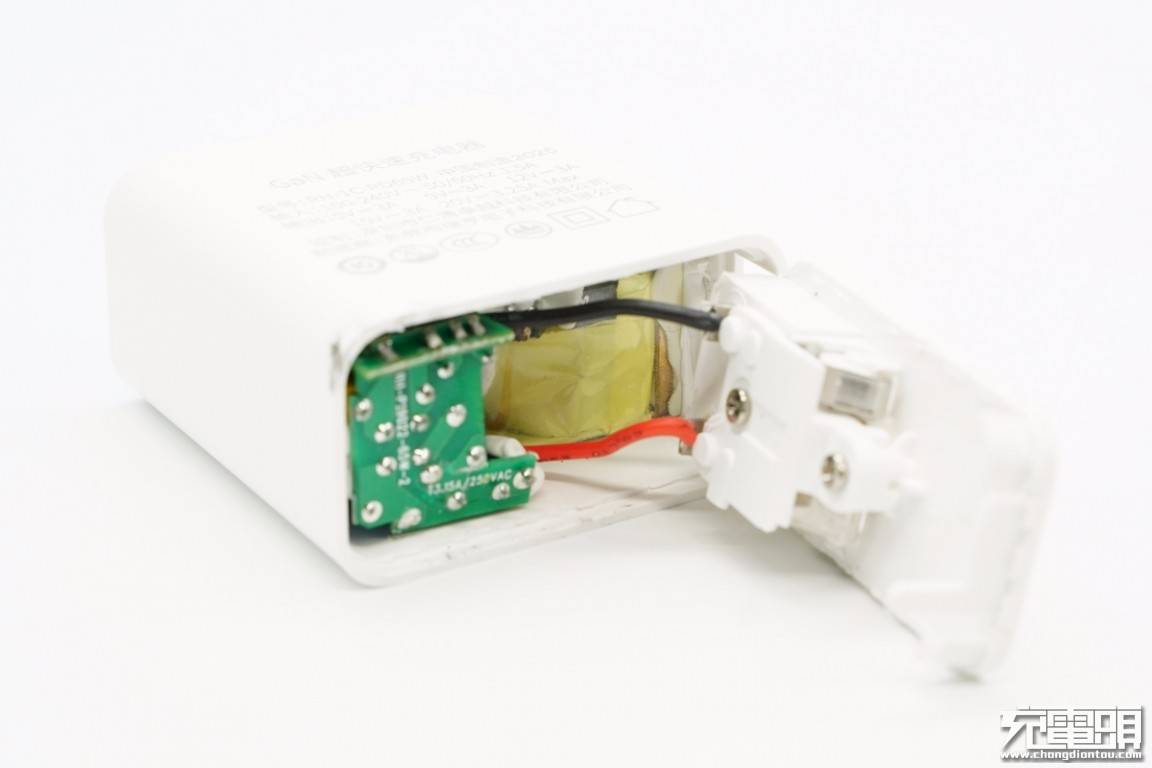

将输入端外壳拆开 ， 插脚使用螺丝和塑料板进行固定 。
