测评盘点|拆解报告：ROCK洛克65W USB PD氮化镓快充充电器( 三 ) 设计|协议|洛克|

英诺赛科向充电头网透露， INN650D02 “InnoGaN”开关管基于业界领先的8英寸生产加工工艺，是目前市面上最先量产的先进制程氮化镓功率器件，这项技术的大规模商用将推动氮化镓快充的快速普及。
该氮化镓开关管还被飞频65W USB PD氮化镓充电器、魅族65W氮化镓充电器、Lapo 65W USB PD氮化镓快充充电器、ROCK 65W氮化镓快充充电器采用。

文章图片

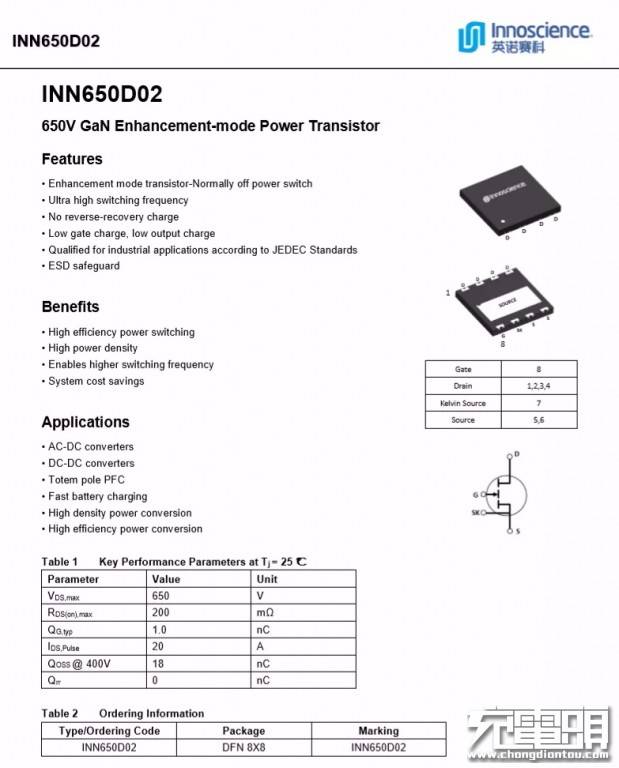

英诺赛科 INN650D02 详细资料。

文章图片

PCB板另一侧一览。

文章图片

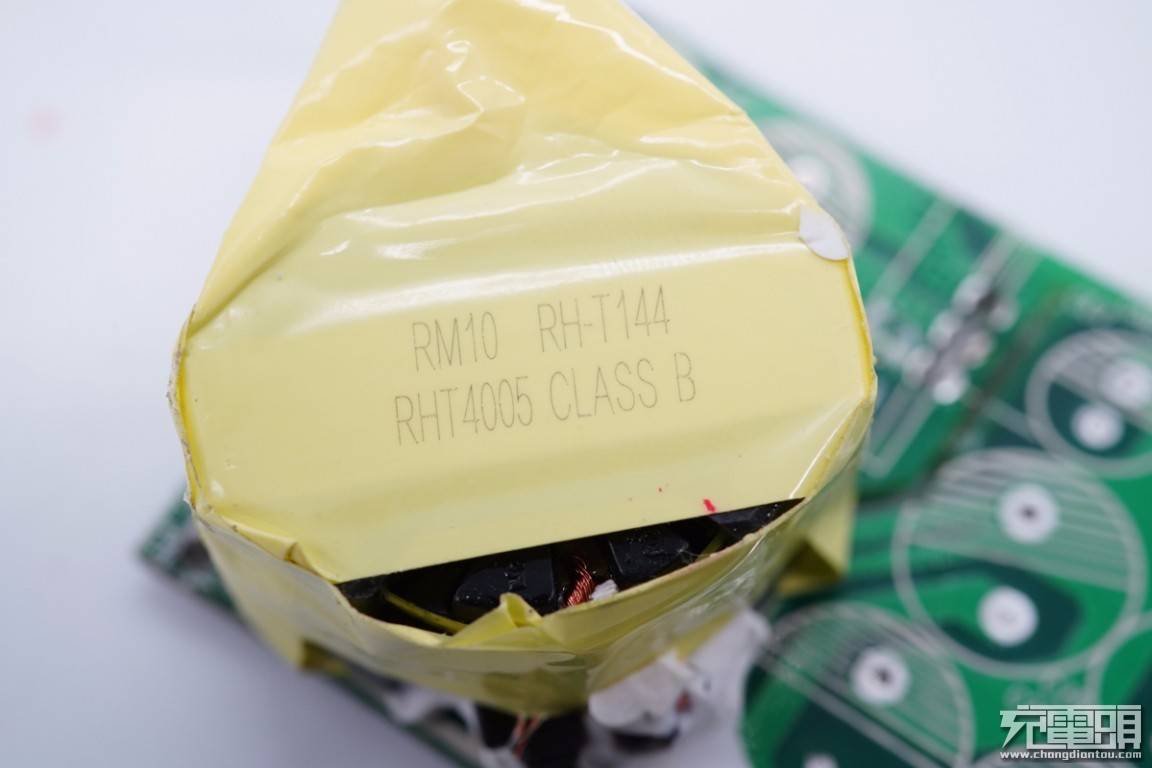

变压器使用绝缘胶带包裹，顶部喷码有信息。

文章图片

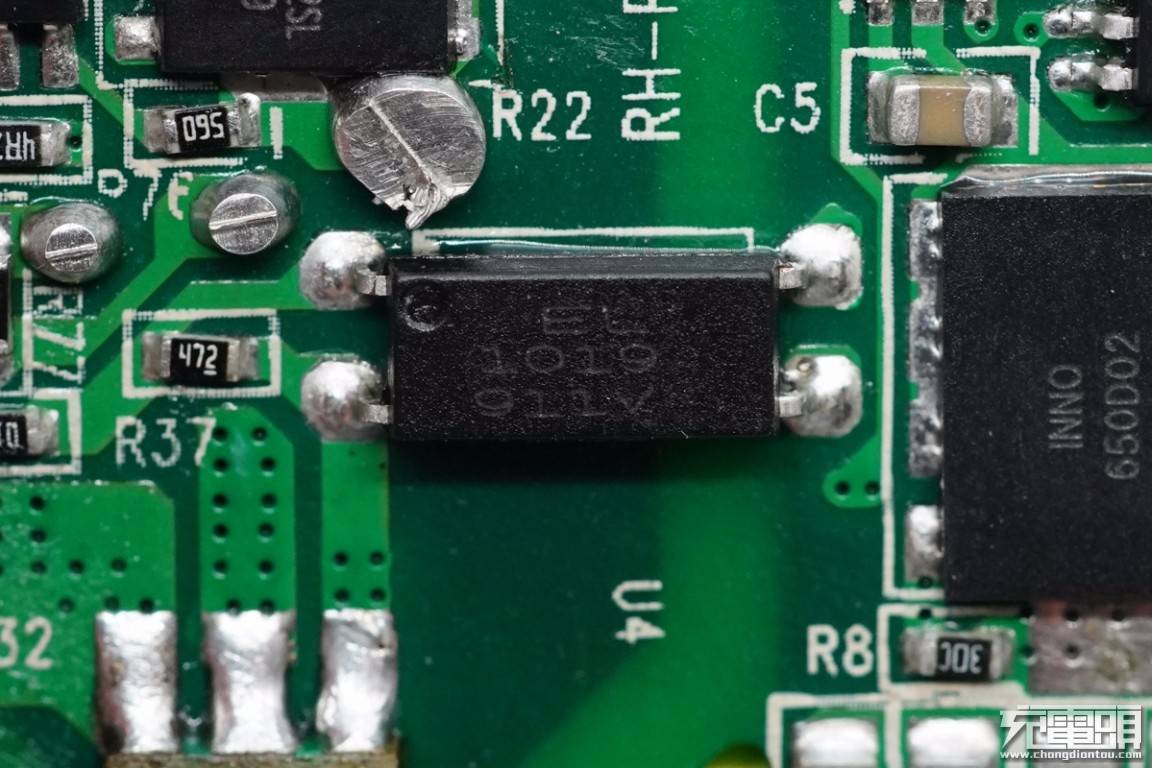

EL1019光耦，横跨在初级和次级之间，用于初级次级通信，反馈输出电压。

文章图片

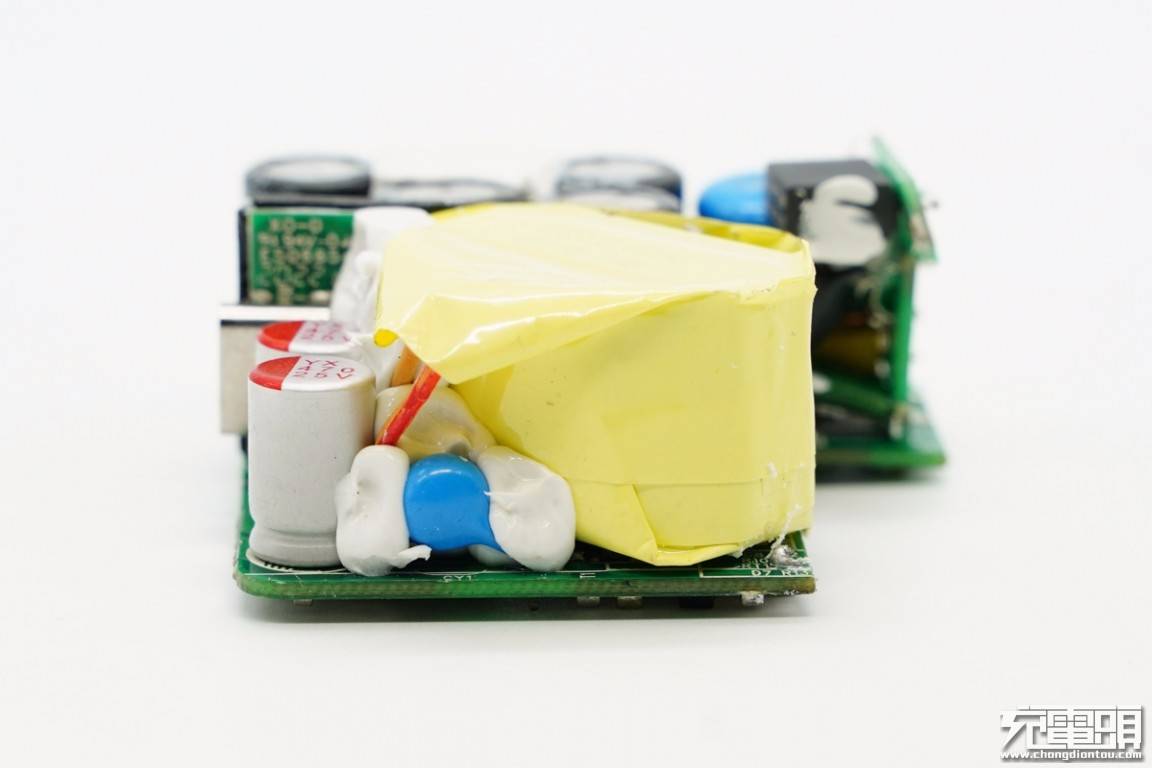

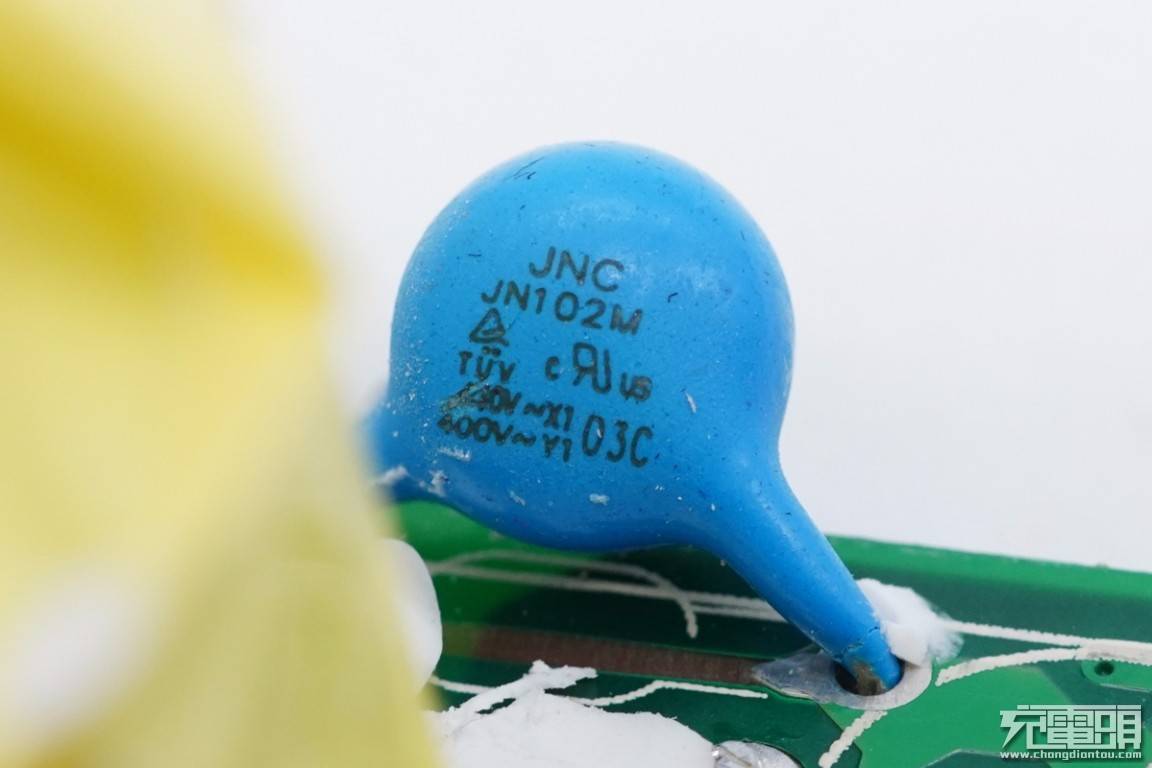

输出抗干扰蓝色Y电容，来自JNC嘉耐电子有限公司。

文章图片

次级同步整流控制器，安森美NCP4306 ，支持最高1MHz开关频率。

文章图片

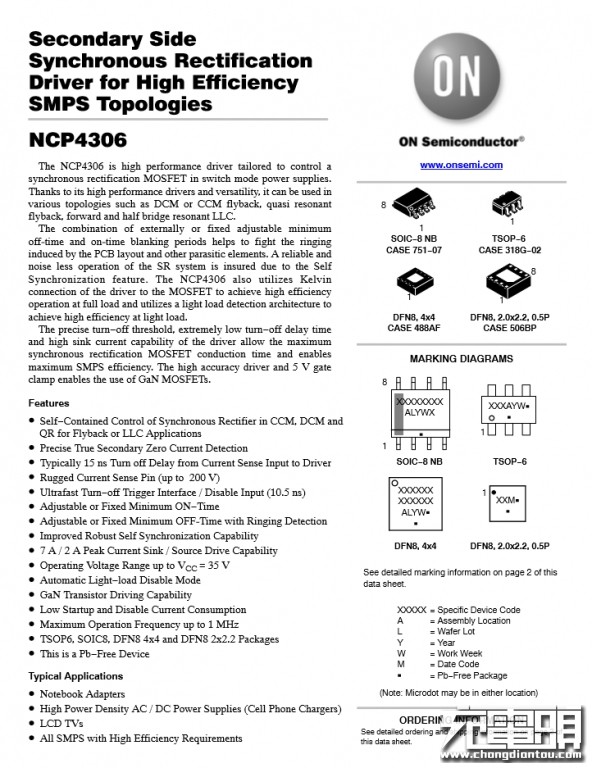

安森美 NCP4306 详细资料。

文章图片

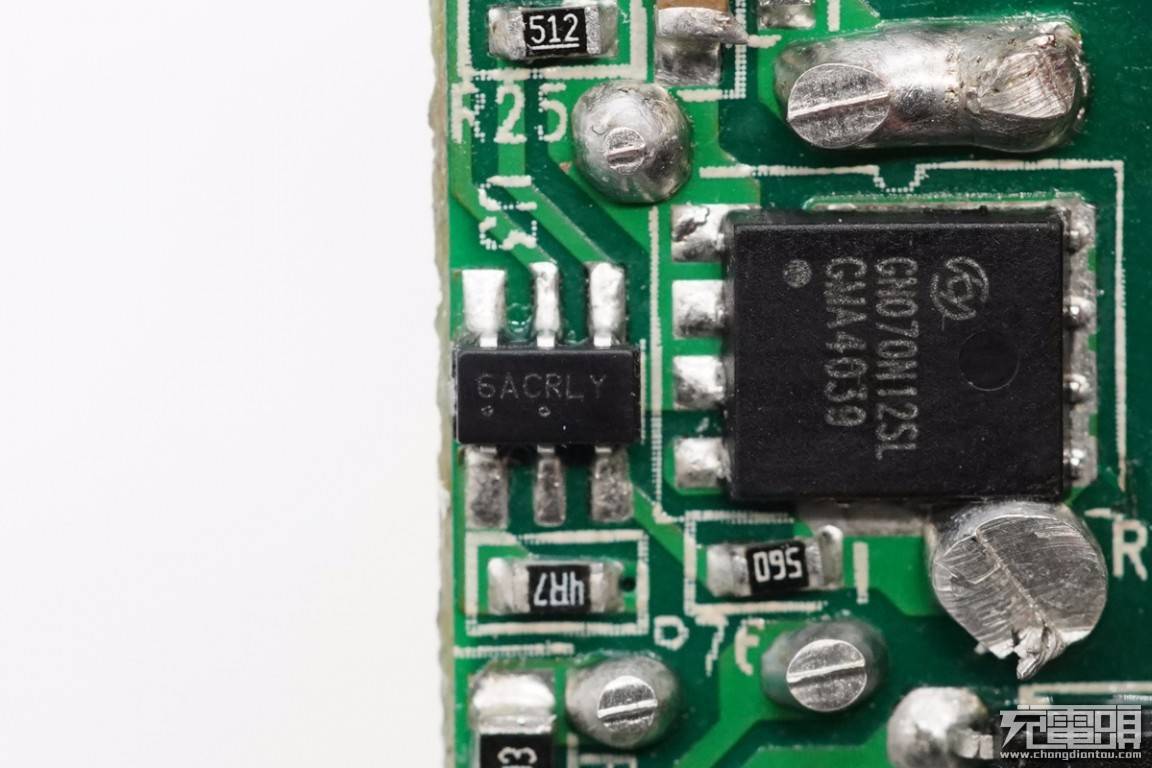

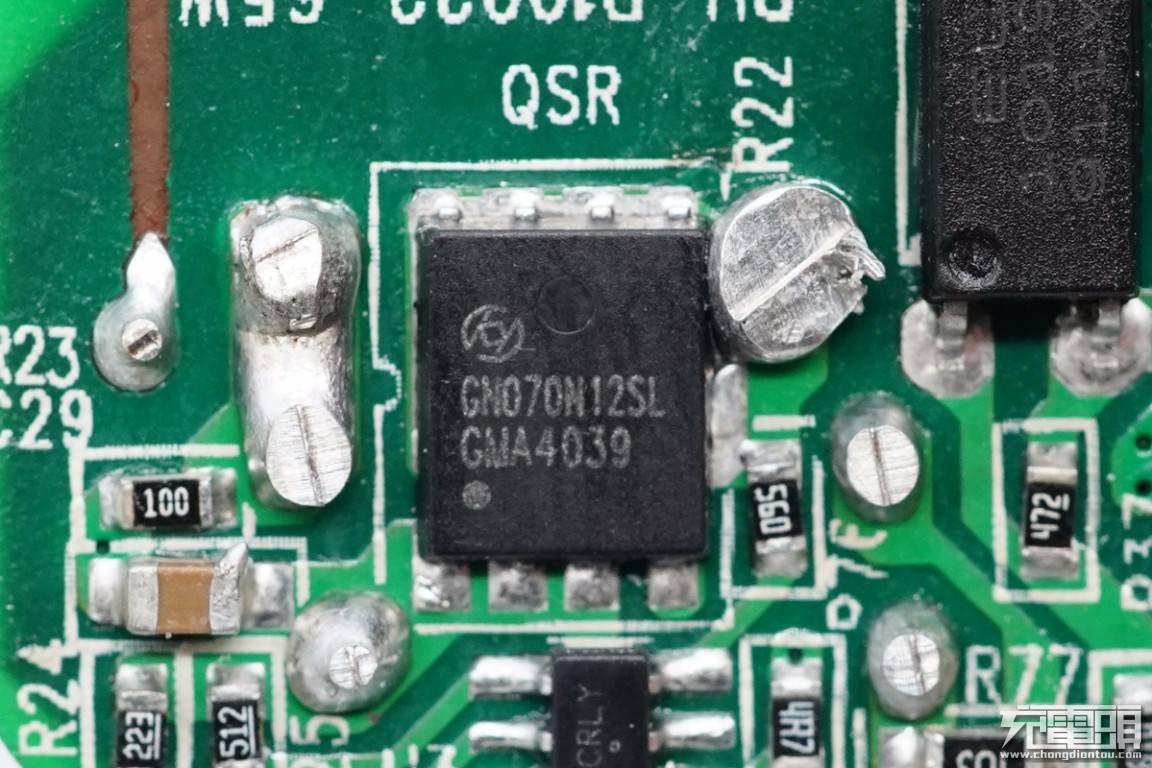

恒泰科HGN070N12SL次级同步整流MOS ， NMOS ，耐压120V ， DFN5X6封装。

文章图片

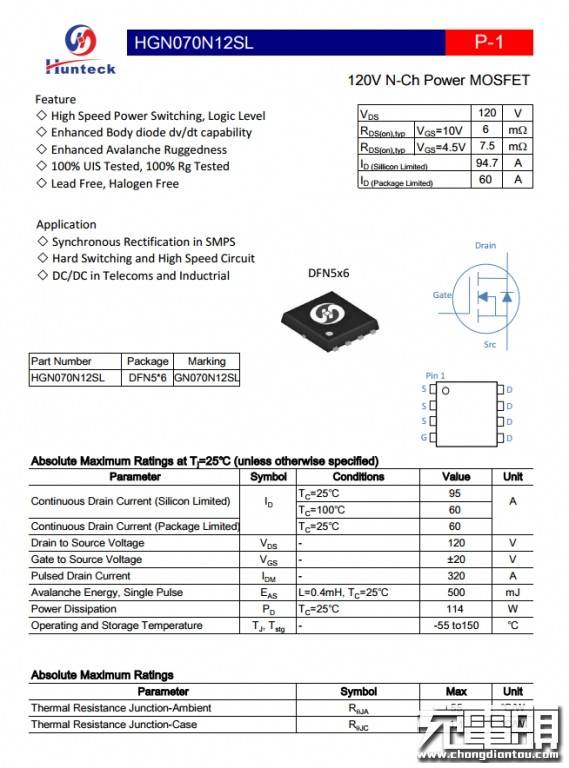

恒泰科HGN070N12SL资料信息。
充电头网了解到，恒泰柯MOS管此前已被belkin、RAVPower、京造、努比亚等品牌的数十款电源产品采用。

文章图片

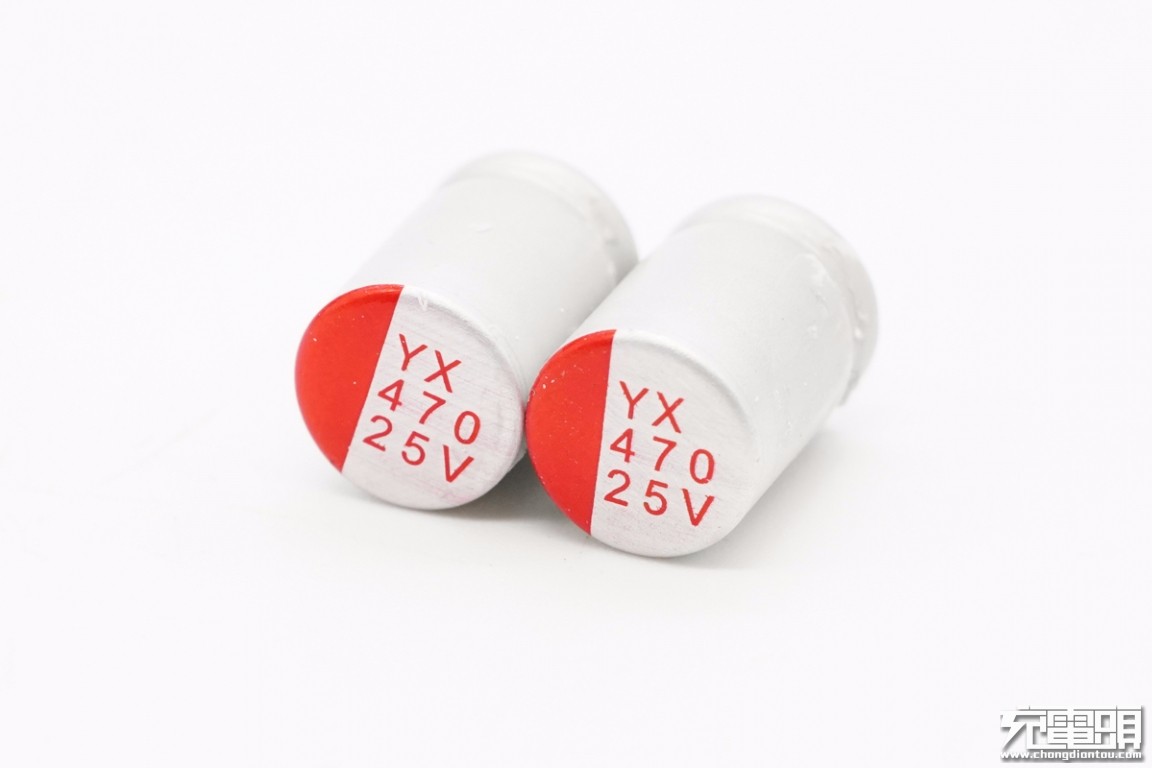

两颗同步整流输出滤波固态电容，规格均为25V 470μF ，来自福建云星电子有限公司。 “YX”牌固态电容专门针对USB PD快充设计，在105℃的工作环境下仍能保证2000小时的寿命，同时兼具耐高温、耐大纹波、低ESR等特性。
充电头网了解到，采用云星固态电容的电源产品还有REMAX 1A1C 65W氮化镓充电器、征拓2C1A 65W氮化镓充电器、洛克65W中国芯氮化镓快充充电器、爱否开物1A2C 65W PD氮化镓充电器、爱否开物F1多口USB PD充电器、倍思充电器移动电源二合一等。

文章图片

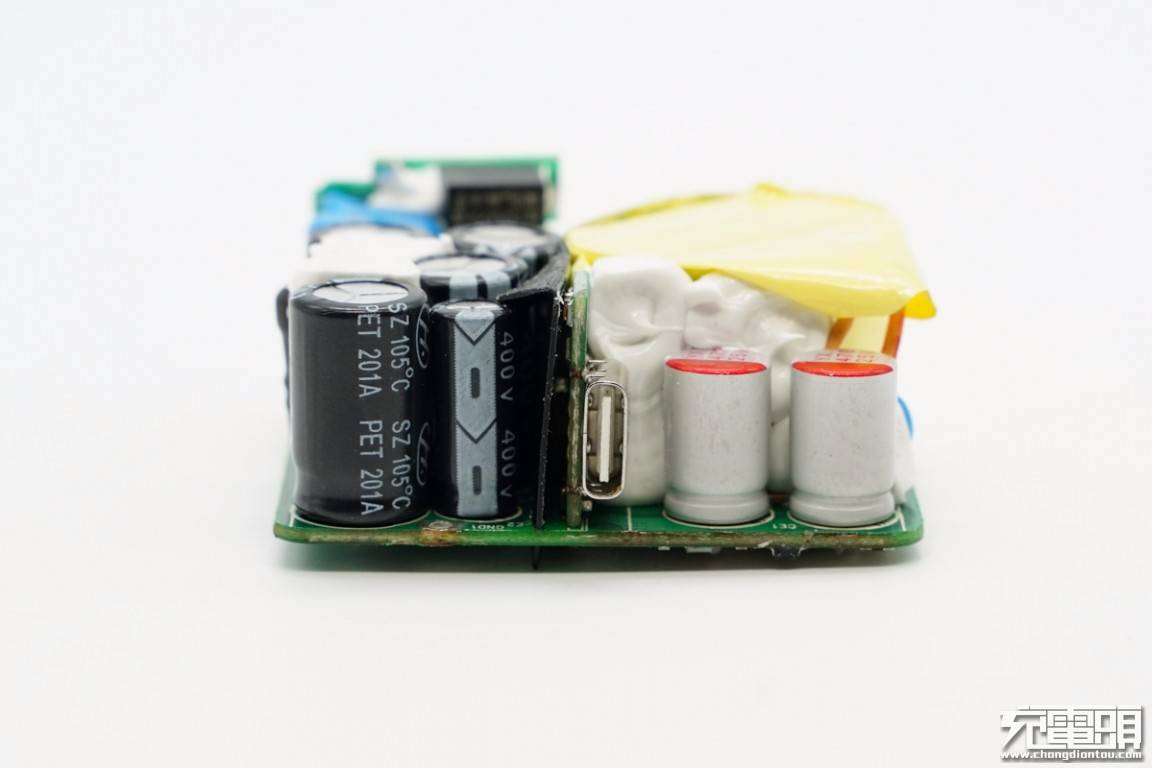

USB-C母座使用协议小板垂直焊接，和高压电容之间设有隔离板进行隔离。

文章图片

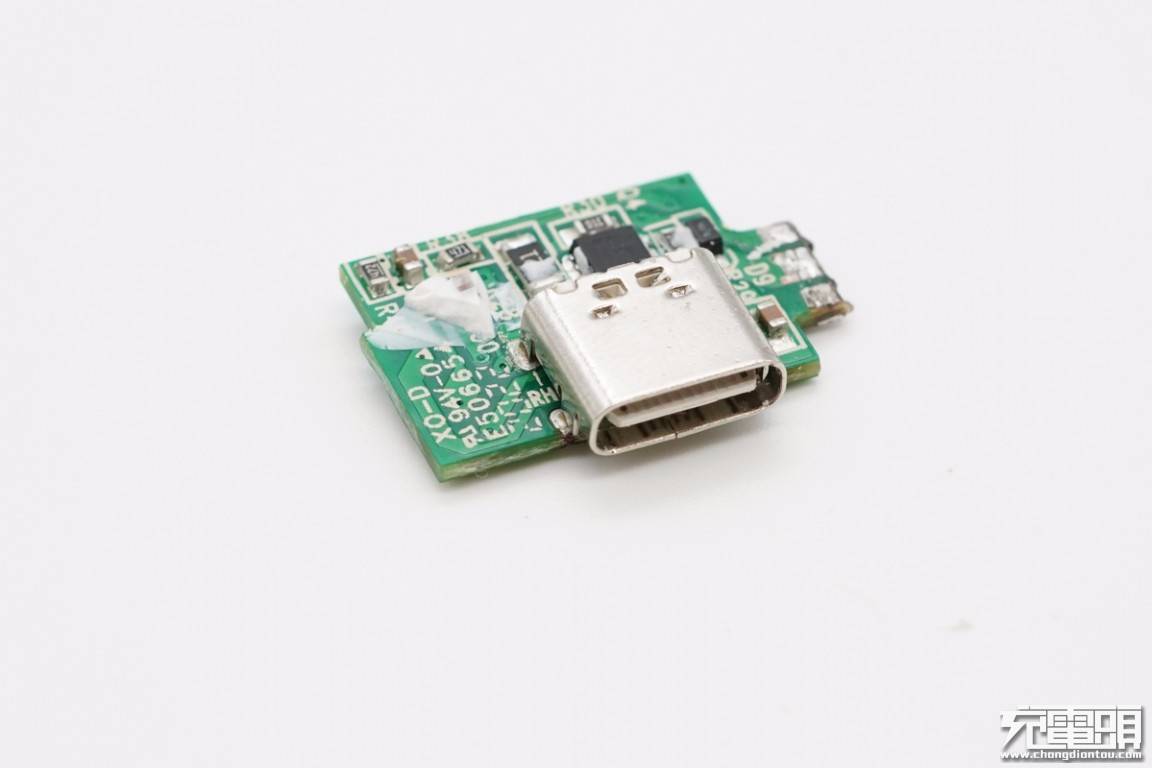

将小板拆下，上面设有协议芯片和输出VBUS开关。

文章图片

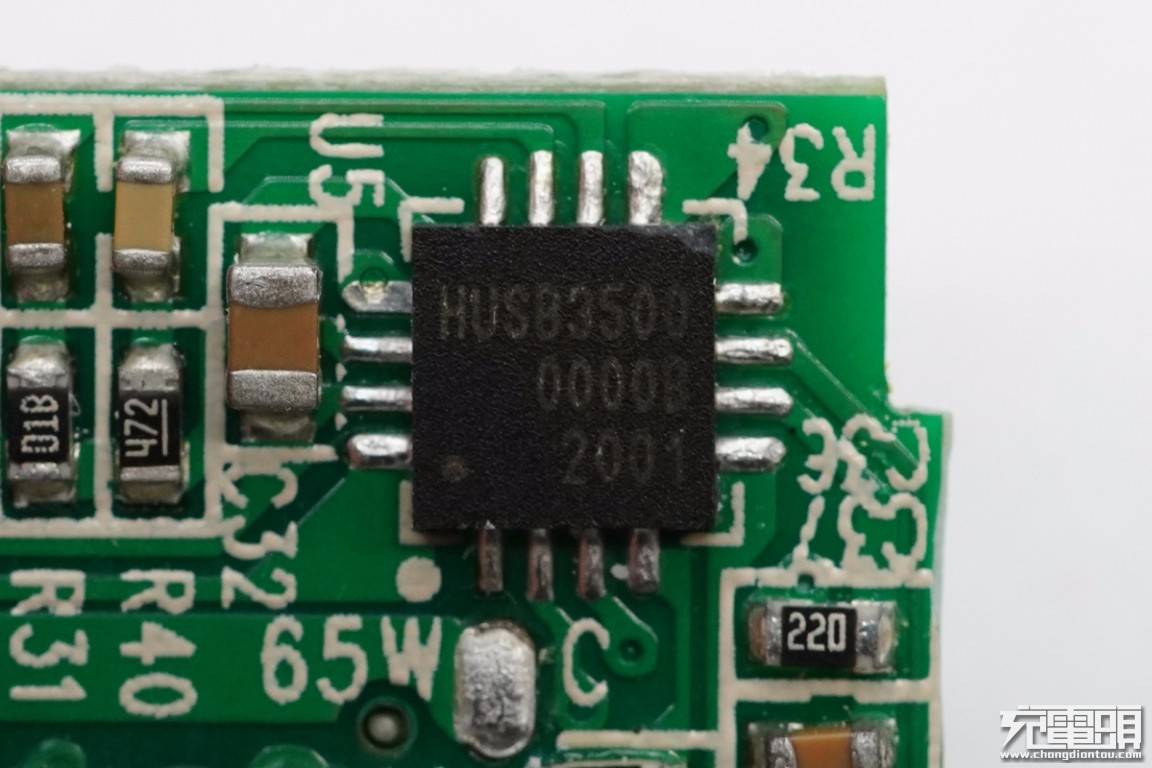

USB PD协议芯片采用慧能泰HUSB350 。 HUSB350是一颗高性能、高集成度的USB TypeC Power Delivery（电力传输）控制器。它集成了 PD2.0、PD3.0、PPS、QC2.0/3.0、AFC、FCP、BC1.2、DCP、5V/2.4A等充电协议。 HUSB350适用于电源适配器、车载充电器、移动电源等应用场合；支持SOP-14L和QFN-16L两种封装形式。

文章图片

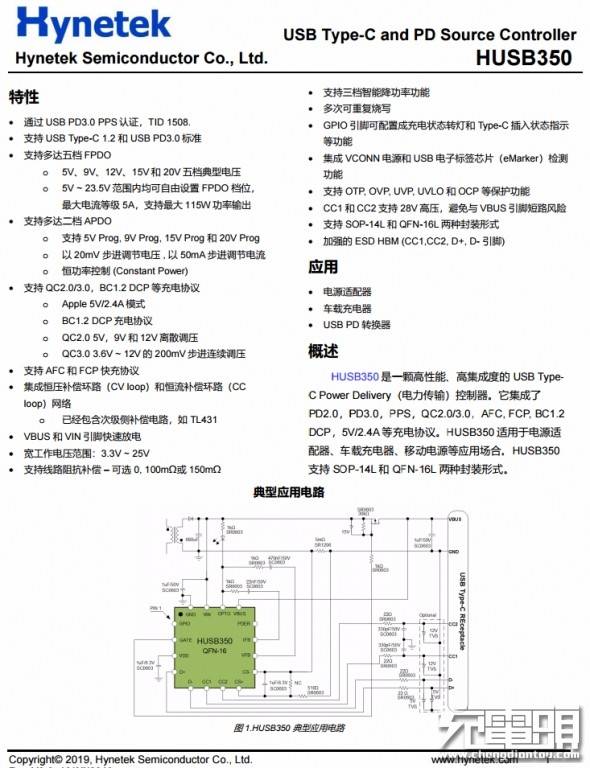

慧能泰HUSB350资料信息。

文章图片

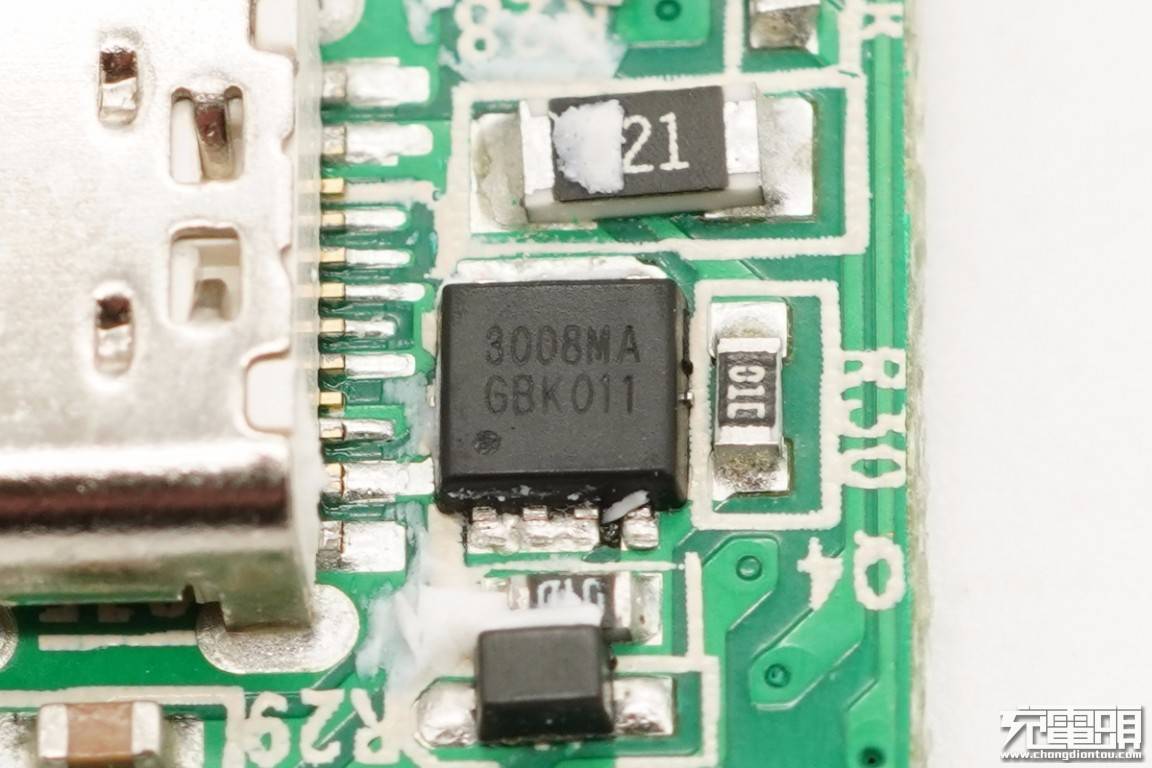

输出VBUS开关特写， Semione芯电元PED3008MA PMOS ，耐压30V 。

文章图片

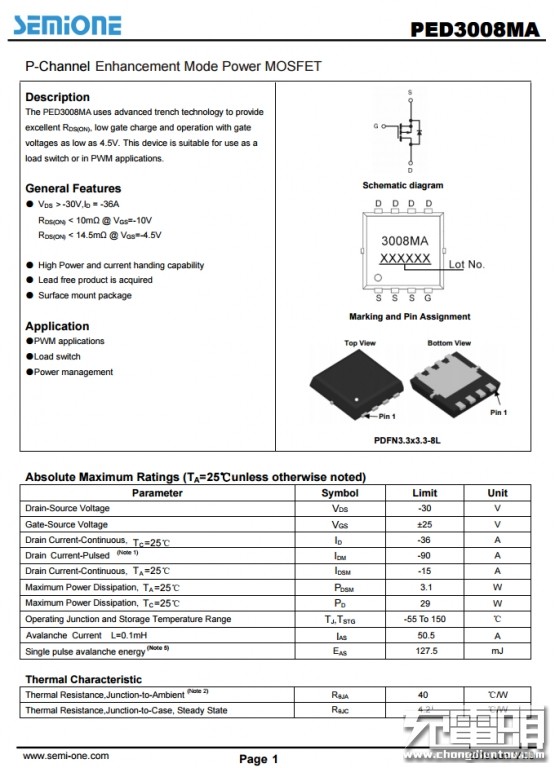

芯电元PED3008MA资料信息。

文章图片

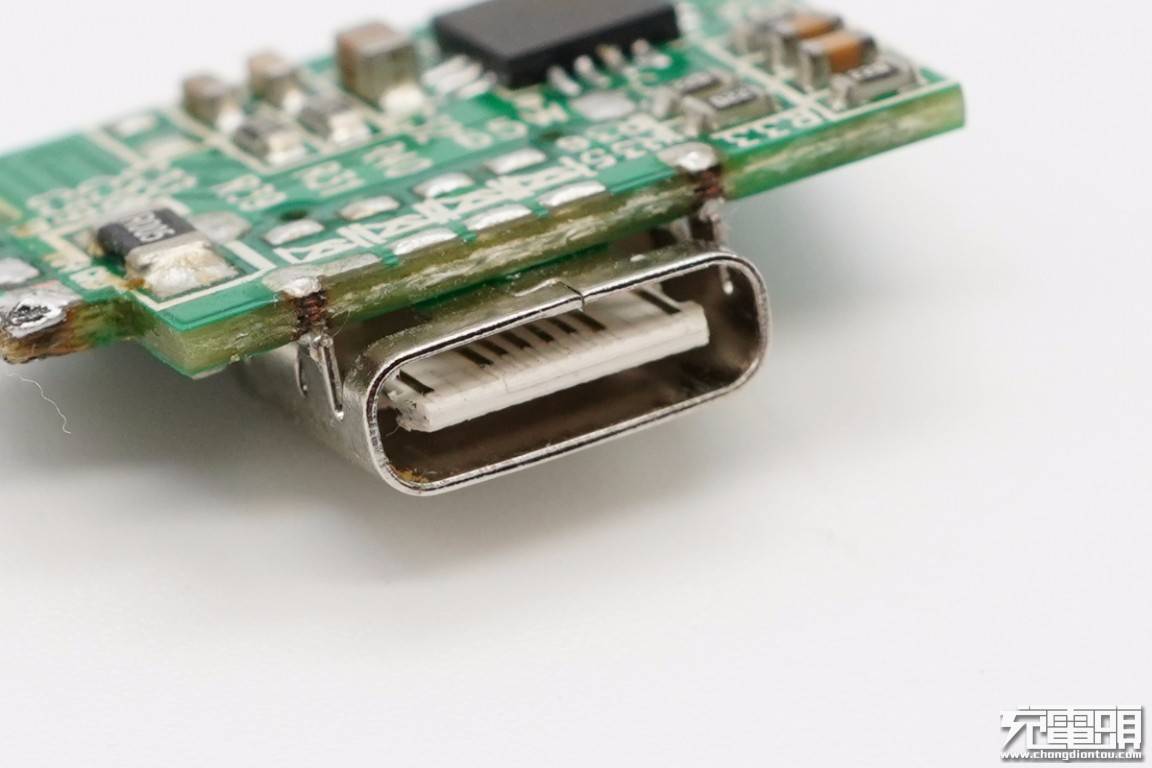

USB-C母座特写，过孔焊接。

文章图片

全部拆解完毕，来张全家福。
充电头网拆解总结
ROCK洛克这款65W氮化镓充电器机身光滑洁白，侧身过渡圆润，体积小巧携带方便。 USB-C口支持QC2.0/3.0、AFC、FCP和PD3.0快充协议，具备5V3A、9V3A、12V3A、15V3A、20V3.25A五个固定电压档位以及3.3-21V/3A一组PPS ，整体兼容性很好。最大65W输出功率可以满足笔记本、平板和各类手机的快充需求。
