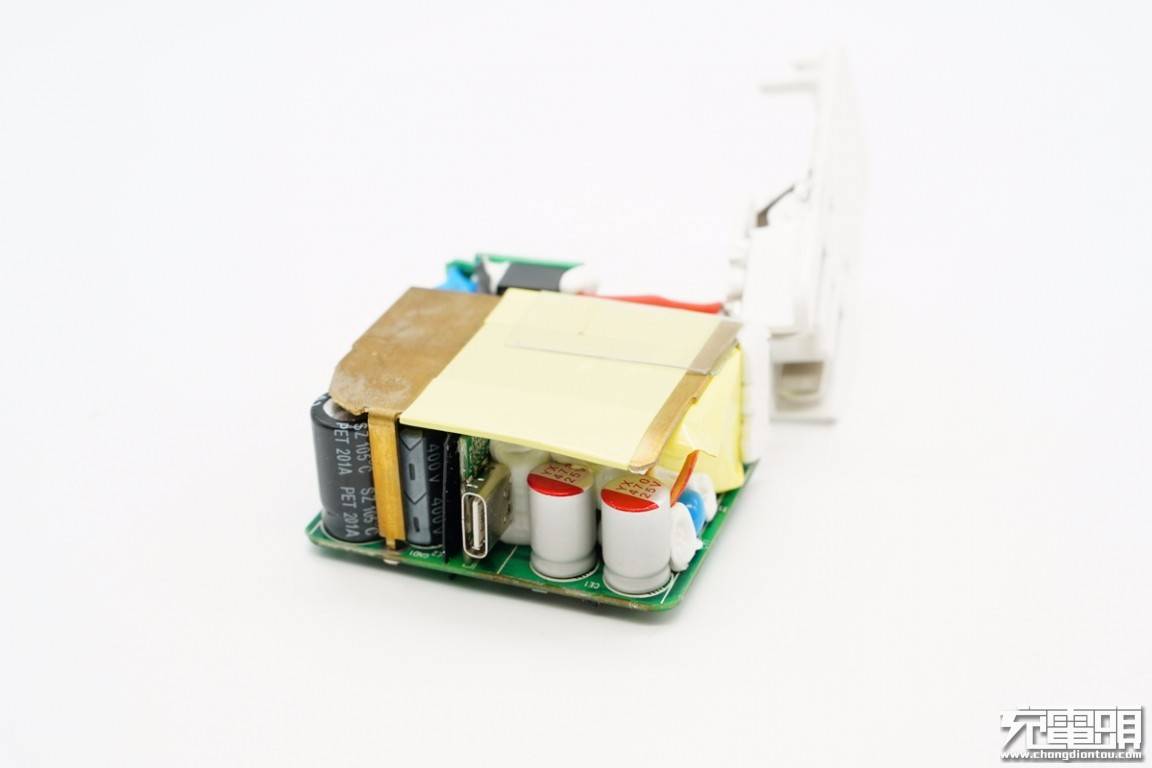

PCB板上覆盖有黄铜散热片，焊接固定，并且还粘贴绝缘胶带保护。

文章图片

拆掉散热片，变压器、电容等元器件打胶固定，输入输出端均有小板焊接元件，增加空间使用率。

文章图片

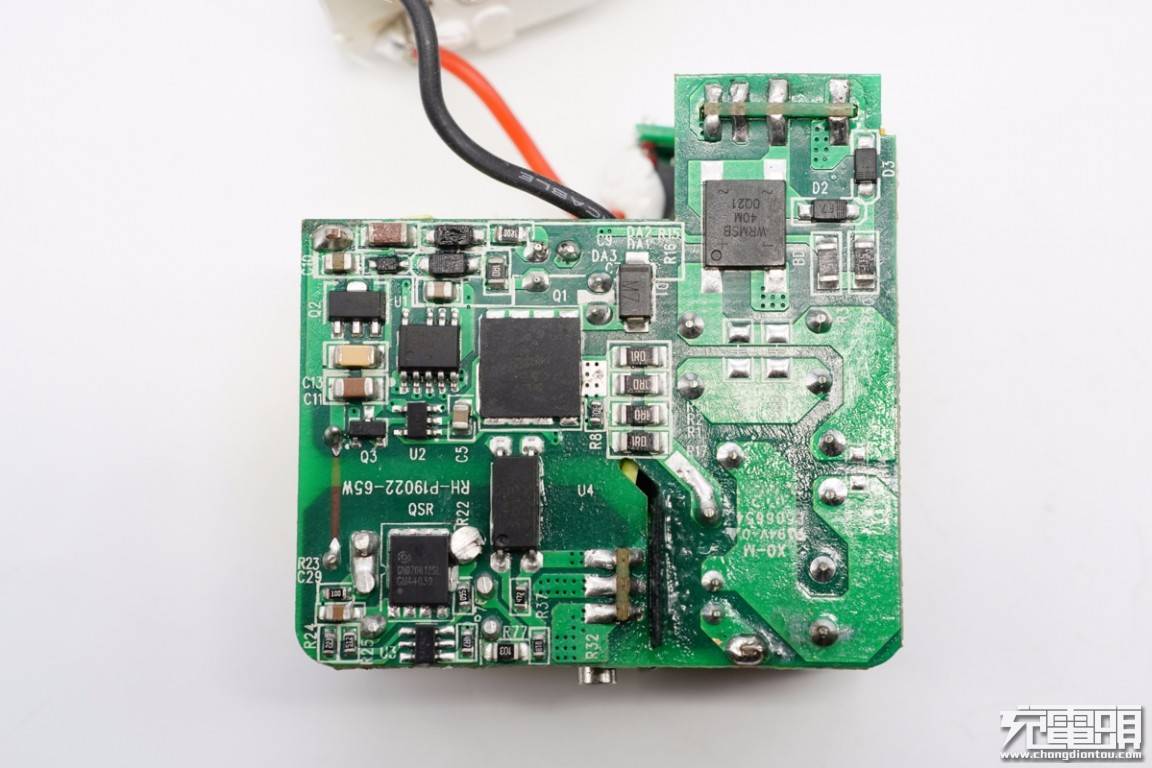

PCB板背面一览，初次级分界明显，初级元件和输出小板之间开槽绝缘，次级同步整流电路仅占左下角很小一部分区域。
经过对充电器整体电路观察分析发现，洛克65W USB PD氮化镓充电器采用了开关电源宽范围输出，由协议芯片控制输出电压的典型架构。下面我们就从输入端开始一一了解各元器件。

文章图片

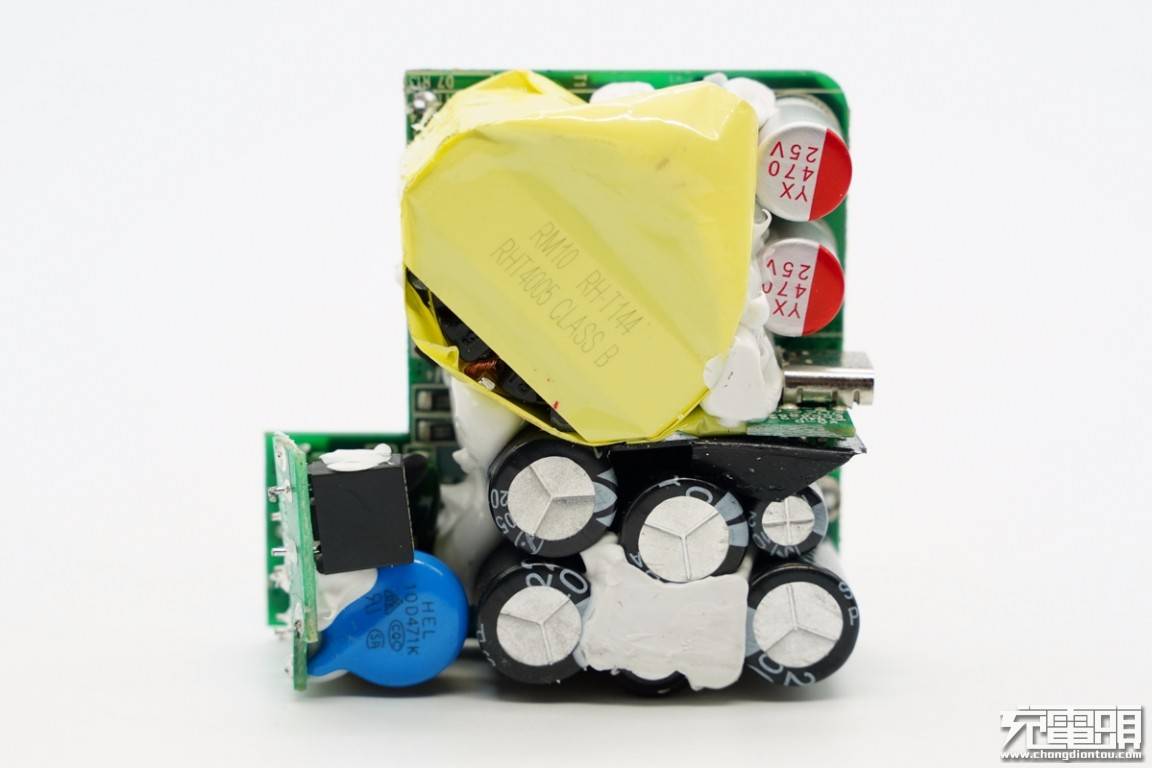

输入端一览，小板上焊接有延时保险丝、压敏电阻、共模电感以及X电容等元器件；主控PCB板上设有工字电感和多颗高压滤波电解电容。

文章图片

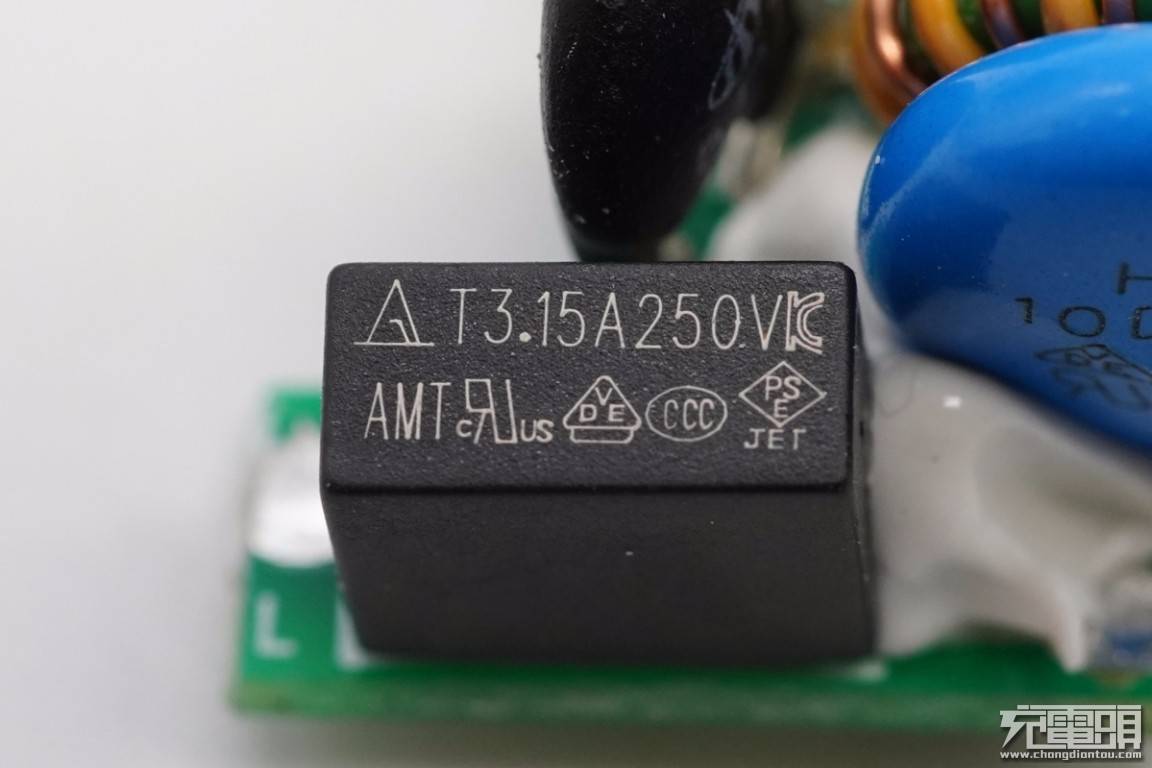

延时保险丝特写，规格为3.15A 250V 。

文章图片

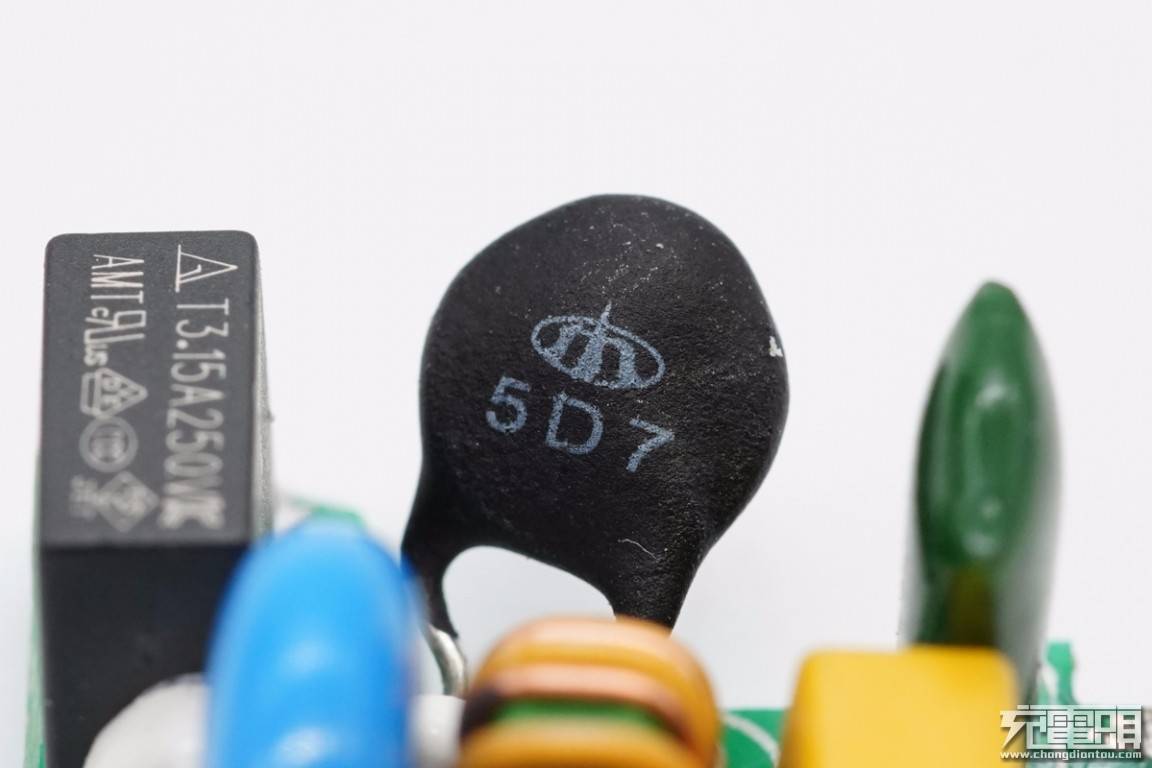

NTC浪涌抑制电阻用于抑制上电浪涌电流。

文章图片

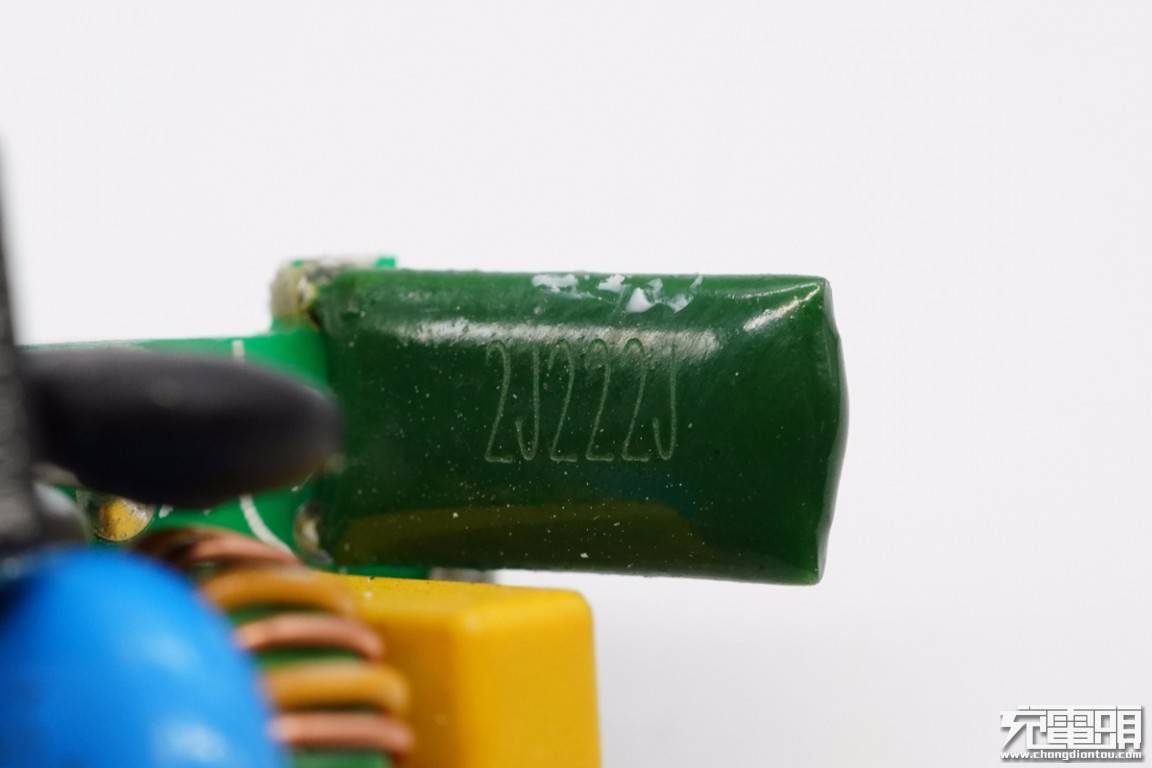

2J222J涤纶电容。

文章图片

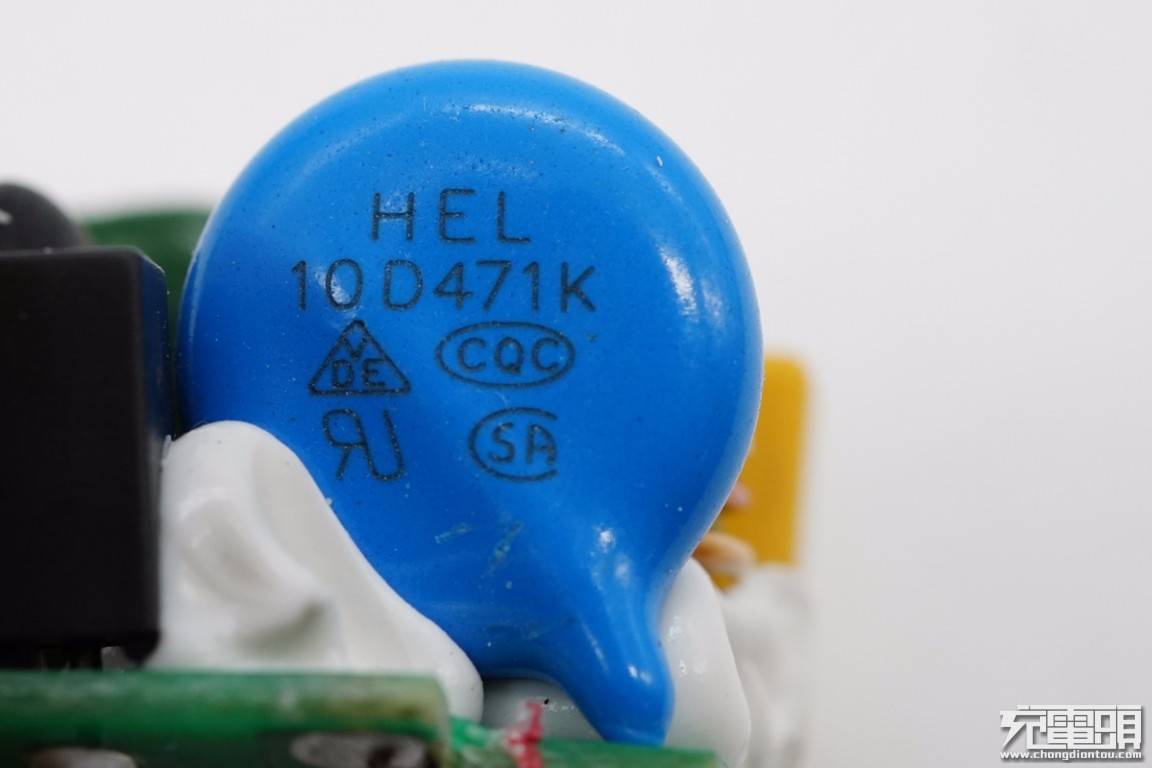

压敏电阻， 10D471K ，用于输入过电压防护。

文章图片

共模电感双线绕制，用于滤除EMI干扰。

文章图片

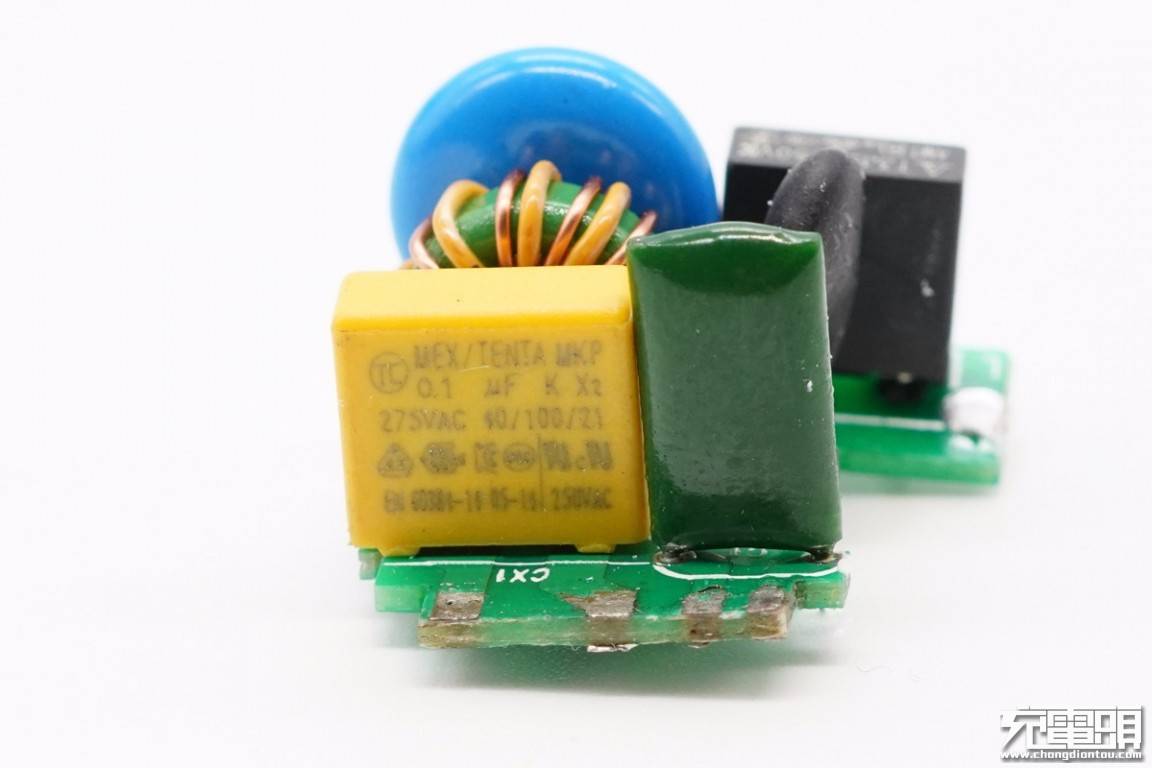

安规X电容容量0.1μF 。

文章图片

WRMSB40M整流桥来自深圳市沃尔德实业有限公司。这颗软桥通过较软的恢复曲线，比较平滑的关断特性，可以降低二极管结电容达到非常少的谐波振荡产生的效果。

文章图片

沃尔德WRMSB40M详细资料信息。

文章图片

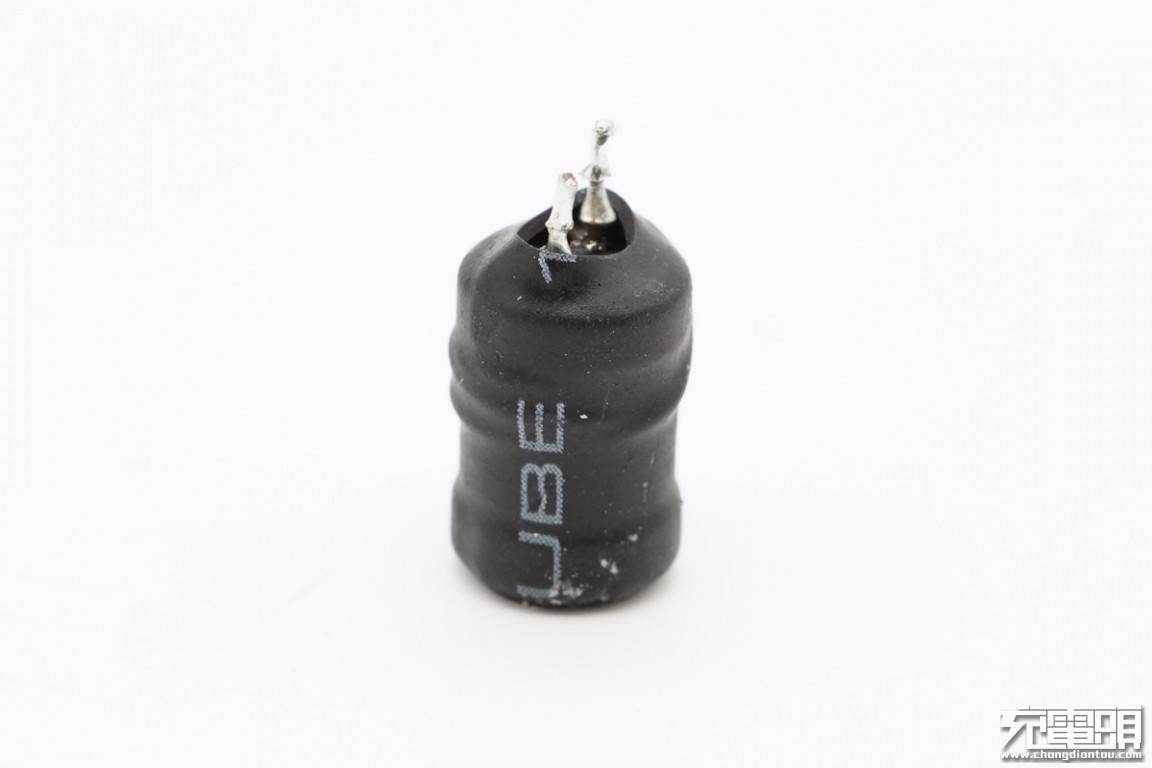

工字电感外套热缩管。

文章图片

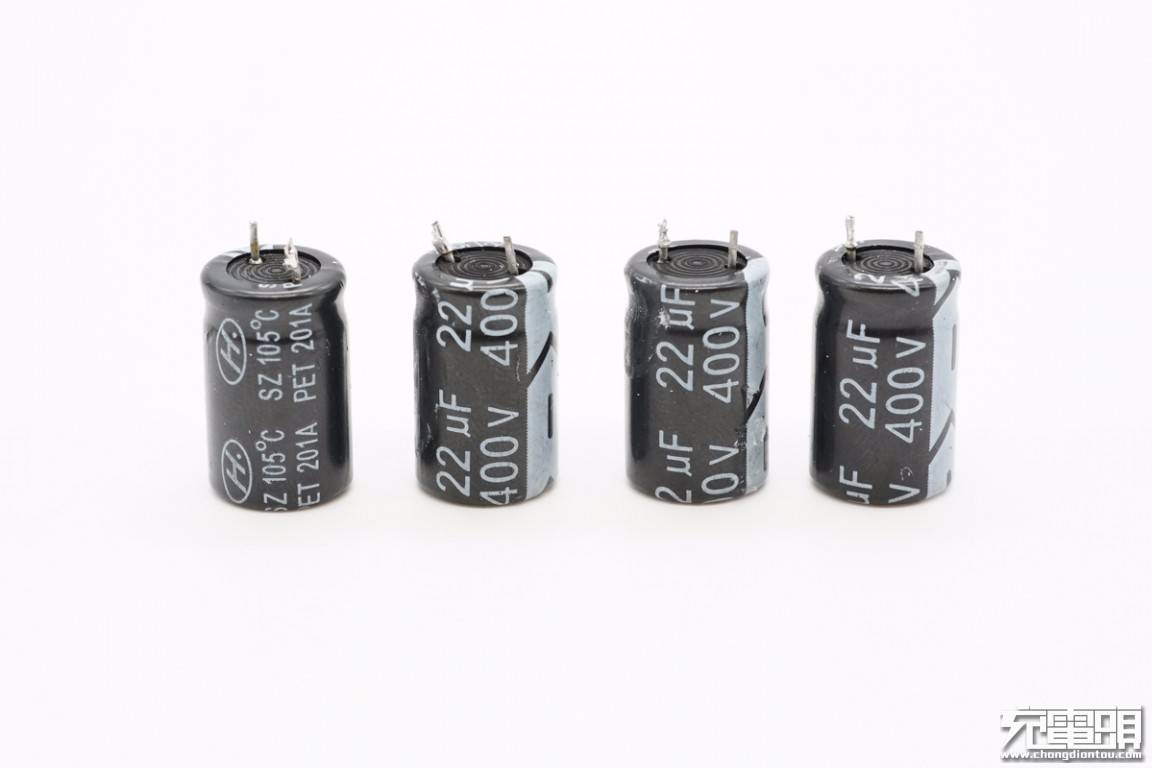

四颗高压滤波电解电容规格均为400V 22μF 。

文章图片

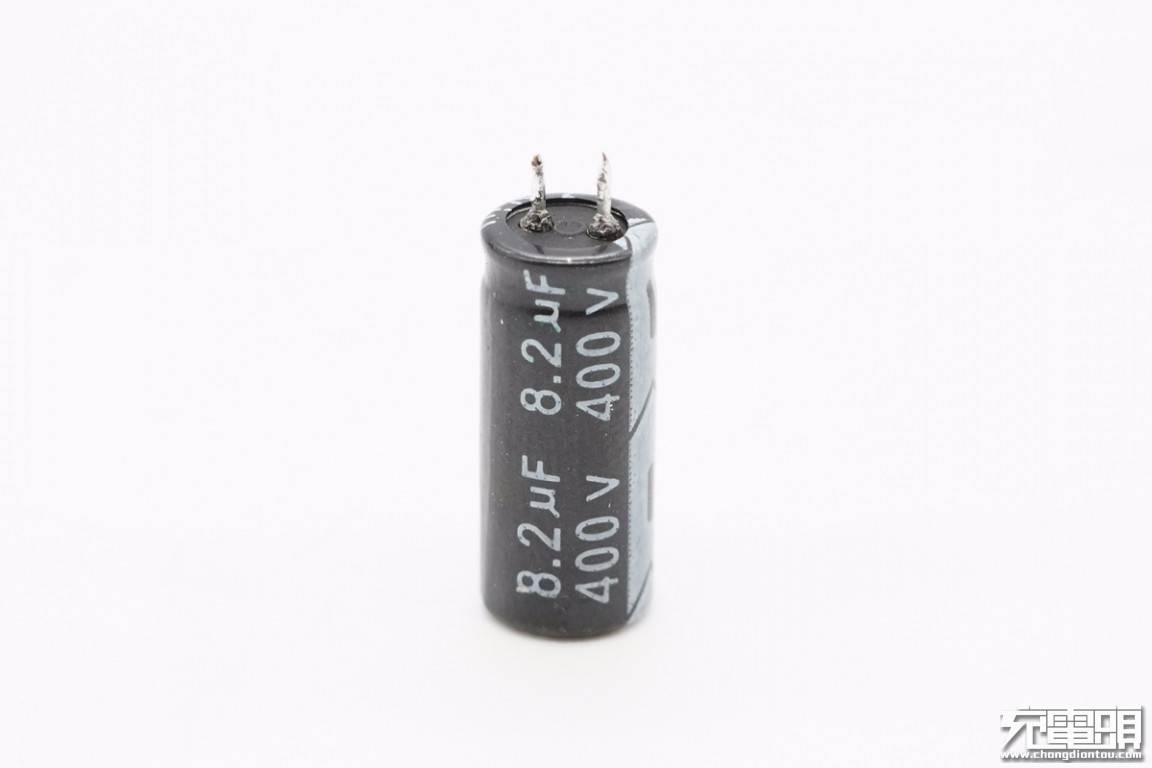

此外还有一颗小电容，其规格为400V 8.2μF 。

文章图片

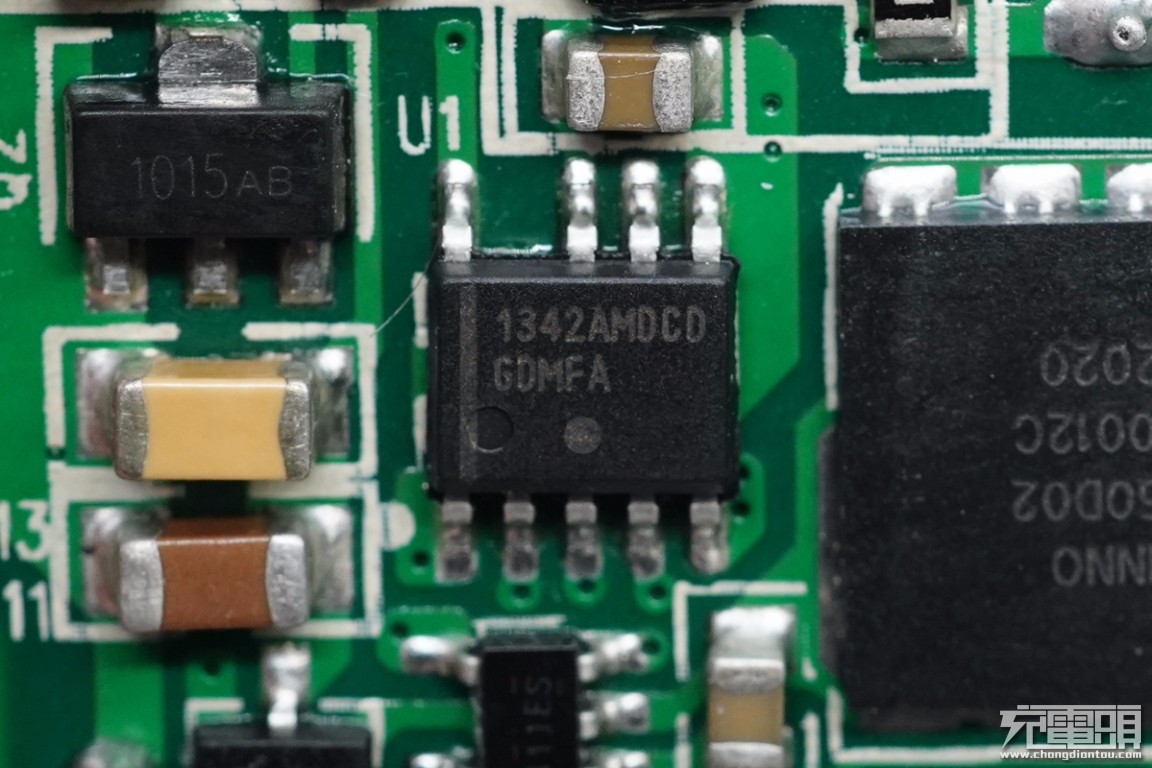

PWM主控芯片采用安森美NCP1342 ，这是一颗高频初级PWM控制器，内置主动X2电容放电和多重完善的保护功能。

文章图片

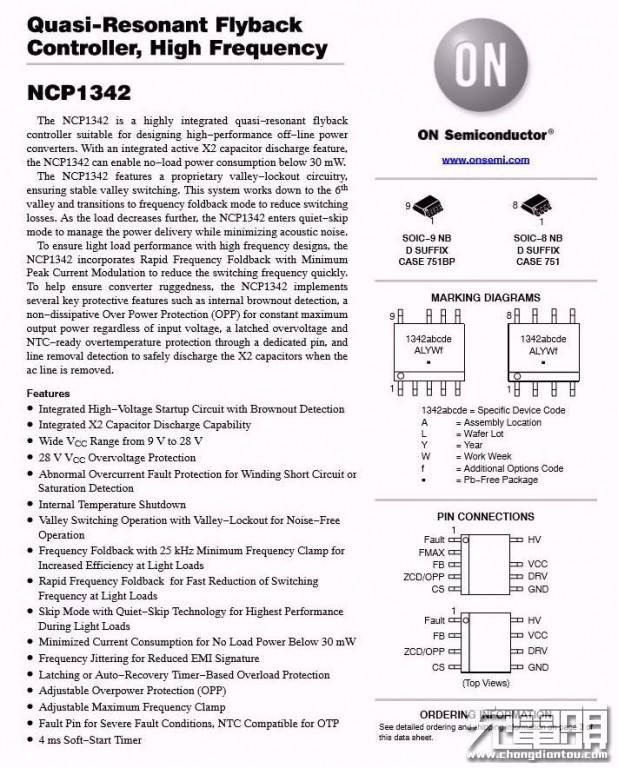

安森美NCP1342 详细资料。
充电头网通过拆解了解到，初级侧采用安森美NCP1342的氮化镓充电器还有SlimQ 65W氮化镓USB PD快充充电器、品胜65W USB PD氮化镓充电器、爱否开物2C1A 65W PD氮化镓充电器和倍思65W 2C1A GaN氮化镓充电器等产品。

文章图片

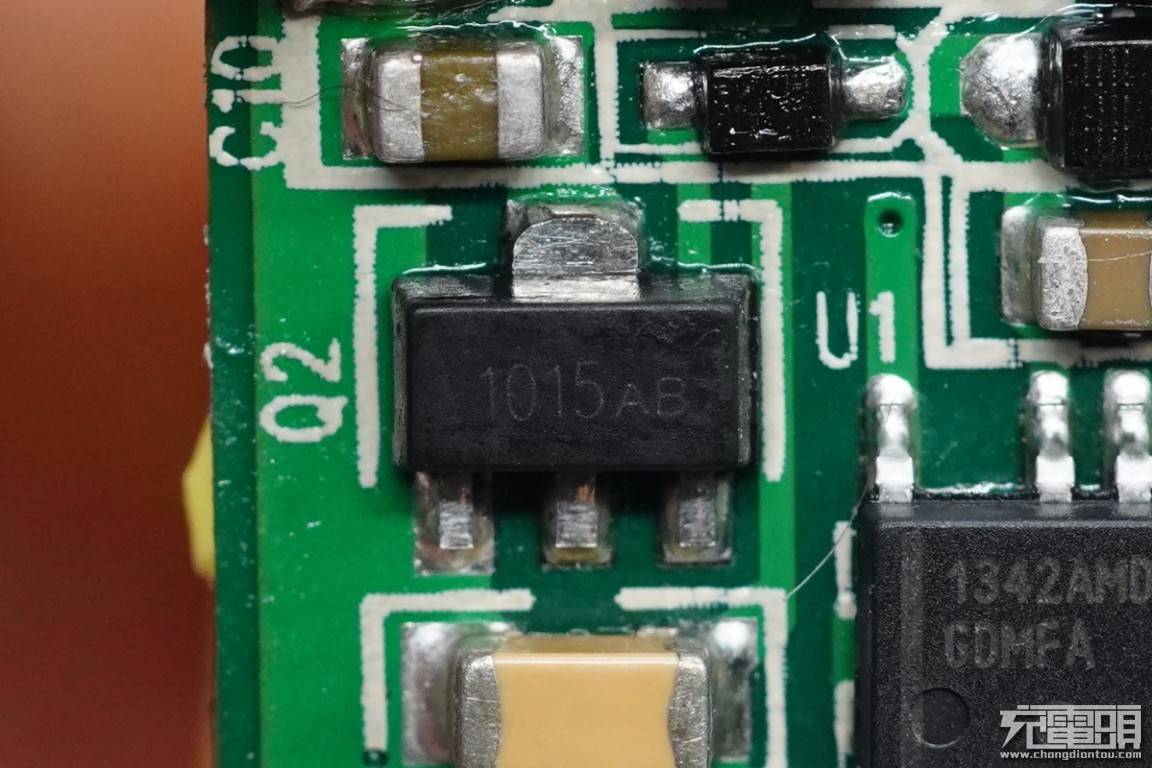

1015三极管，用于驱动器稳压供电。

文章图片

安森美 FAN3111 栅极驱动器，用于驱动“InnoGaN”开关管。

文章图片

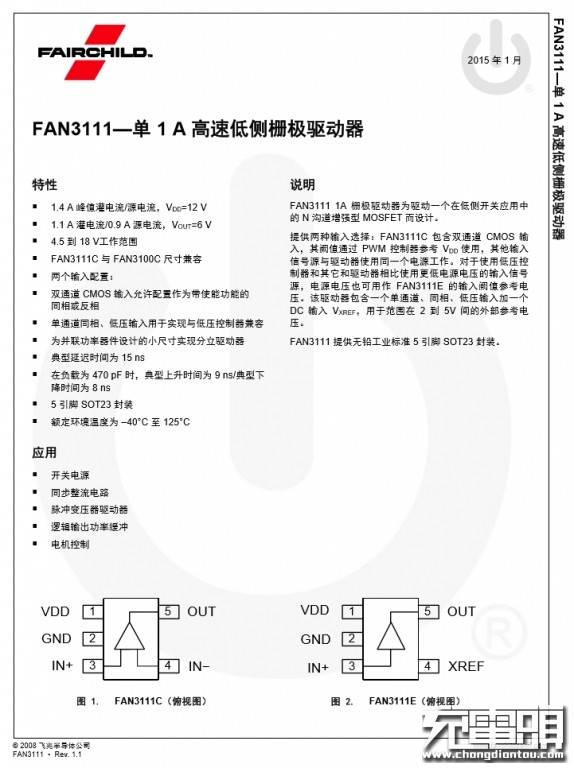

安森美 FAN3111 详细资料。

文章图片

初级侧氮化镓开关管来自英诺赛科，型号是INN650D02，耐压650V ，导阻低至0.2Ω ，符合JEDEC标准的工业应用要求，这是整个产品的核心元器件。 INN650D02 “InnoGaN”开关管高频特性好，且导通电阻小，适合高频高效的开关电源应用，采用DFN8*8封装，具备超低热阻，散热性能好，适合高功率密度的开关电源应用。
