方法|滚动轴承型号的命名方法

_原题为 滚动轴承型号的命名方法
方法|滚动轴承型号的命名方法
文章图片

青岛盛达利机电科技有限公司是新光智源集团子公司 ， 成立于1997年 ， 经过20多年的行业耕耘 ， 现已发展成为舍弗勒中国机床行业最大的授权经销商 ， 拥有30多名优秀的专业销售工程师 ， 主打优势产品包括：德国舍弗勒FAG/INA进口轴承 ， 优势产品：直线导轨滑块、精密主轴轴承、丝杠支撑轴承、重机轴承等；捷克KSK进口滚珠丝杠；亨利安进口齿条；海德汉光栅尺等机械动力传动相关高端产品 。
公司致力于为客户打造生态化互联网平台 ， 为客户提供一站式整体解决方案 。 作为舍弗勒中国机床行业最大授权经销商 ， 我们拥有充足的轴承、直线导轨备货 ， 及专业的导轨切割加工中心 。 且具备专业的管理、技术、销售精英团队 ， 售后服务体系完善 ， 为我国机床行业高端化、智能化贡献力量！
方法|滚动轴承型号的命名方法
文章图片

青岛盛达利机电科技有限公司作为舍弗勒中国机床行业最大的授权经销商 ， 将竭诚为您提供服务 。
本期内容：滚动轴承型号的命名方法
一、轴承型号的组成：
方法|滚动轴承型号的命名方法
文章图片

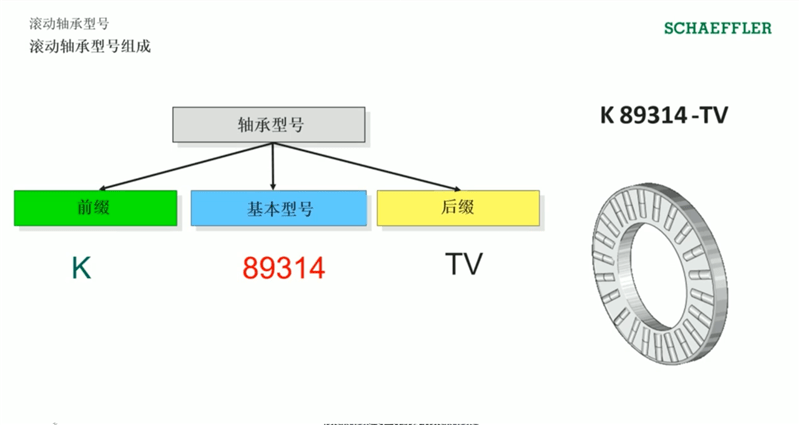

轴承和人一样 ， 都要有个名字 ， 我们称之为轴承型号 。 它是由基本型号、前缀和后缀三部分组成 。
●基本型号中明确了轴承的最基本最重要的信息 ， 是轴承型号中的核心部分；
●前缀是表示在基本型号的基础上 ， 在外形结构材料等方面有何不同 ， 它还有哪些具体的特征 。
举例说明：轴承型号K 89314-TV ， 它的基本型号是89314 ， 如图所示 ， 89314是由两个套圈和滚子保持架组成的推力圆柱滚子轴承 ， 如果前面加个前缀K ， 轴承则变为滚子保持架组件 ， 因此 ， K表示无套圈的轴承 ， 后缀加上TV用于体现保持架是尼龙保持架 。
二、轴承型号的核心部分 - 基本型号：

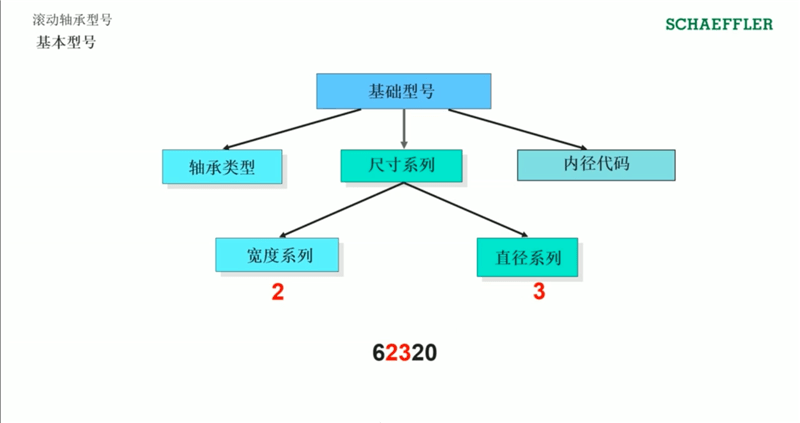

为什么说基本型号是轴承型号的核心部分呢 ， 请大家看一下它的组成：基本型号由轴承类型 ， 尺寸系列和内径代码三部分组成 。
2.1 轴承类型代码
标准的基本型号有5位数 ， 第一位表示轴承类型 ， 以此说明这个轴承是深沟球轴承还是滚针轴承 ， 还是圆锥滚子轴承等等 。
请大家记住这几个最常用的轴承类型的代码 ， 它们分别是：
●用6表示深沟球轴承；
●用7表示角接触球轴承；
●用N、NU、NJ等表示圆柱滚子轴承；
●用3表示圆锥滚子轴承；
●用2则表示调心滚子轴承；
2.2 内径代码
下面开始介绍内径代码 ， 以62320轴承为例 ， 型号的最后面两位数20表示内径代码 ， 如果你了解内径代码的规则 ， 你就可以分分钟知道这个轴承的内径尺寸是多少 ， 这个规则是怎样的呢 ， 内径代码有五大原则：
方法|滚动轴承型号的命名方法
文章图片

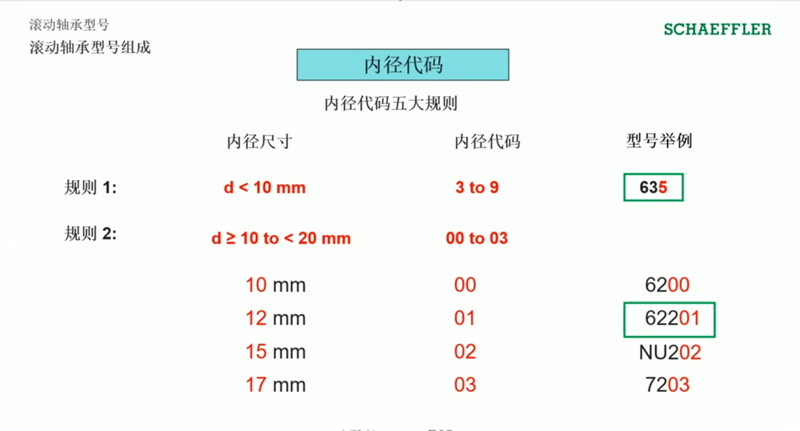

●规则1：如果轴承内径的实际尺寸小于10毫米 ， 则内径代码的数值就是内径尺寸 ， 这个原则 ， 深沟球轴承用得最多 ， 如635表示轴承的内径尺寸是5毫米；
●规则2：如果轴承内径的尺寸介于10和20毫米之间 ， 则内径代码用00到03表示 ， 一共有4种情况 ， 轴承的内径尺寸分别为10、12、15、17时 ， 内径代码分别用00、01、02、03表示 ， 比如62201轴承 ， 它的内径尺寸就是12毫米；
方法|滚动轴承型号的命名方法
文章图片

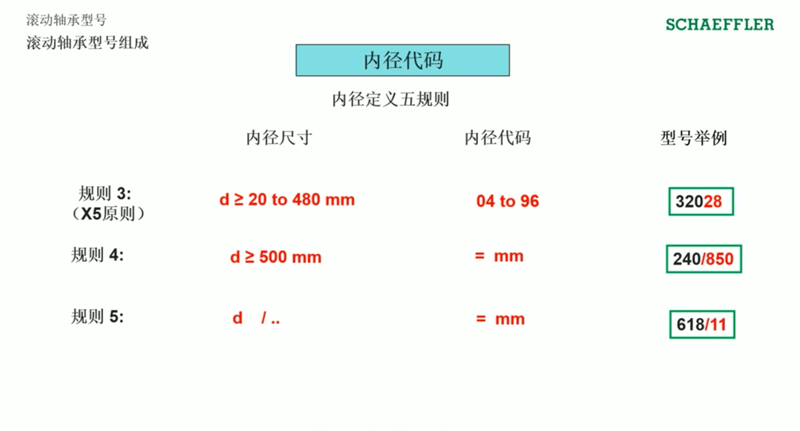

●规则3：当轴承内径尺寸在20到480毫米之间时 ， 内径代码用04到96表示 ， 即内径代码乘以5就得到内径尺寸 ， 所以也称之为X5（乘5）原则 ， 如32028它的内径尺寸即为28×5＝140毫米；
●规则4：如果内径大于500毫米 ， 直接用/加真实的内径尺寸表示 ， 如240/850其内径尺寸就是850毫米；
●规则5：其它特殊的内径也直接用/加真实的内径尺寸表示 ， 如618/11表示这个轴承的内径是11毫米 。
2.3 轴承的尺寸系列 - 宽度系列、直径系列
方法|滚动轴承型号的命名方法
文章图片

现在我们开始介绍尺寸系列 ， 尺寸系列分别为宽度系列和直径系列 ， 例如62320这个轴承 ， 2是尺寸系列中的宽度系列 ， 而3则是直径系列 ， 它们具体有什么意义呢？

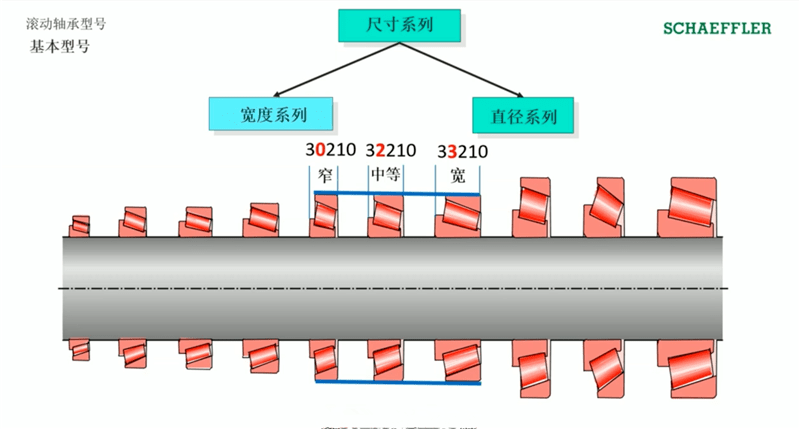

2.3.1宽度系列：它表示在同一个外形尺寸组中 ， 各个轴承的宽窄程度 ， 如30210、32210和33210依次变宽 。
方法|滚动轴承型号的命名方法
文章图片

2.3.2直径系列：是基本型号中的第三位数字 ， 表示轴承外径的相对大小 ， 如33010、33210、33310依次变大 ， 轴承的外径尺寸对于客户来说至关重要 ， 因此轴承型号中的直径系列、较宽度系列更为重要 。
