方法|滚动轴承型号的命名方法( 二 )

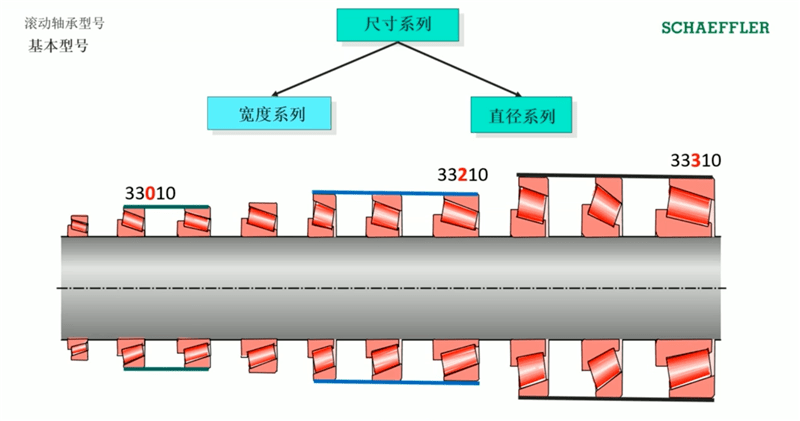

总结一下 ， 本章节主要介绍轴承型号 ， 它是由前缀、基本型号和后缀表示 ， 其中基本型号由轴承类型、尺寸系列和内径代码表示 ， 尺寸系列又分为宽度系列和直径系列 ， 如62320 ， 6表示轴承类型 ， 2表示宽度系列 ， 3表示直径系列 ， 20表示内径代码 ， 所以它是一个内径是100毫米的深沟球轴承 ， 接下来我们将给大家介绍轴承型号中的后缀 。
方法|滚动轴承型号的命名方法
文章图片

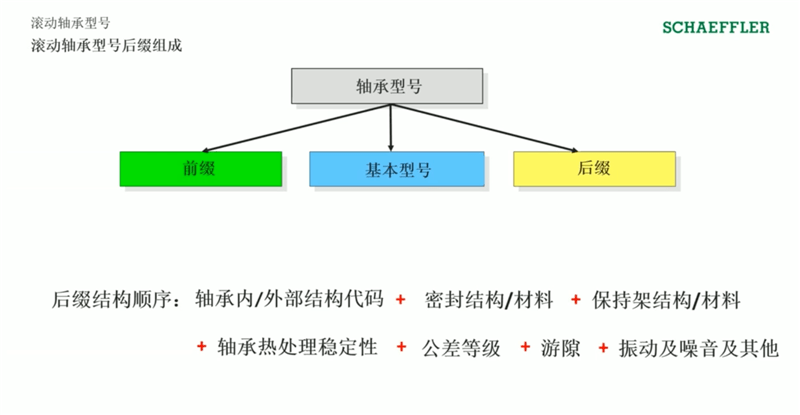

3、轴承型号后缀代码的组成：
轴承型号后缀代码的顺序依次是 ， 轴承结构改变的代码 ， 密封结构及材料 ， 保持架结构和材料 ， 轴承热处理稳定性代码 ， 轴承的公差等级 ， 游隙代码 ， 以及其他信息 。
方法|滚动轴承型号的命名方法
文章图片

详细内容如下：

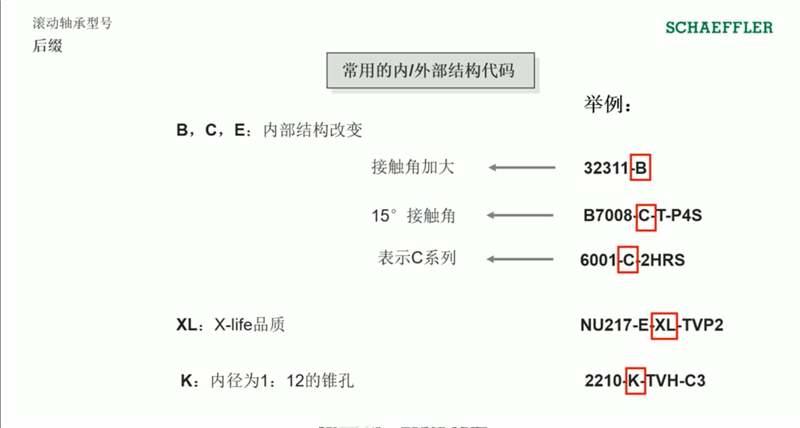

【方法|滚动轴承型号的命名方法】3.1 结构代码：
紧跟在基本型号后面的B C E 表示轴承的内部结构有所改变 。 举个例说明 ， 圆锥滚子轴承32311后面的B表示增大的接触角 ， 主轴轴承B7008后面的C ， 表示其接触角是15度；深沟球轴承6001-C则表示是C系列的深沟球轴承 。 可见 ， 解读某些结构代码一定要和前面的基本型号相关联 。 XL是舍弗勒高品质轴承的标志 ， 如NU217后缀中的XL表示轴承的综合性能优于普通的标准产品；K表示轴承内径是1比12锥孔 ， 如2210/K就表示内径是锥孔的调心球轴承 ， 一些更加个性化的后缀 ， 我们会在每种轴承产品的章节中单独介绍 。
方法|滚动轴承型号的命名方法
文章图片

3.2 密封圈的代码：
方法|滚动轴承型号的命名方法
文章图片

密封圈的作用是挡住外面的污染物进入轴承 ， 同时 ， 可以防止轴承内部的油脂泄露出去 ， 如图所示的Z型防尘盖 ， RSD和BRS密封圈 ， 这些密封圈安装在外圈上 ， 他们和内圈之间有一个小缝隙 ， 因此 ， 他们都属于非接触式密封 ， 但这种密封圈的轴承 ， 其转速性能和开式相当 。 订货举例：6005-2Z、6208-C-2BRS；
接触式密封圈 ， 有RSR型、HRS型和ELS型 ， 他们的密封功能比非接触式的更好 ， 适合密封性能要求高的应用场所 。 举例说明 ， 6215-2RSR是密封的标准深沟球轴承 ， 6208-C-2HRS是带优化密封的C系列深沟球轴承 ， 而6201-C-2ELS是摩擦更小的小型C系列深沟球轴承 。
3.3 保持架代码 - 冲压保持架、黄铜保持架、尼龙保持架

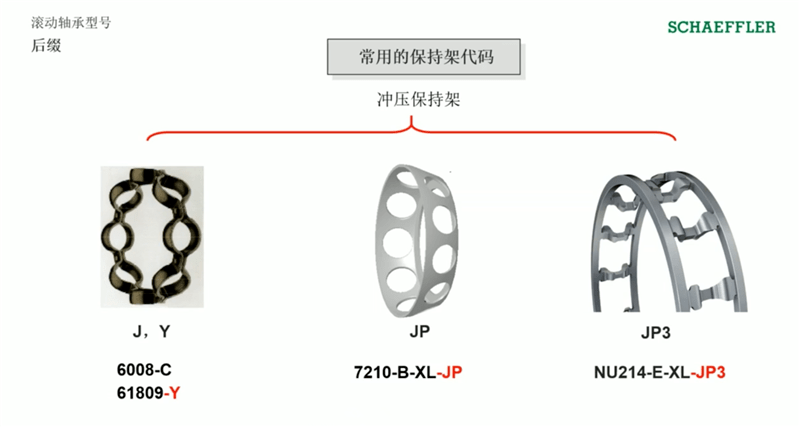

3.3.1 冲压保持架：
方法|滚动轴承型号的命名方法
文章图片

冲压保持架由于质量轻、成本低、用途广泛 ， 其中J、Y型表示 ， 冲压钢板和铜板保持架 ， 通常情况下 ， 钢板保持架是默认的 ， 不做后缀标识 ， 如6008-C没有保持架后缀就表示是冲压钢板保持架 ， 而61809后面的Y则表示黄铜冲压保持架 ， 图示中JP保持架用于角接触球轴承 。
订货举例 7210-B-XL-JP ， JP3是圆柱滚子轴承冲压钢板保持架的代码 。

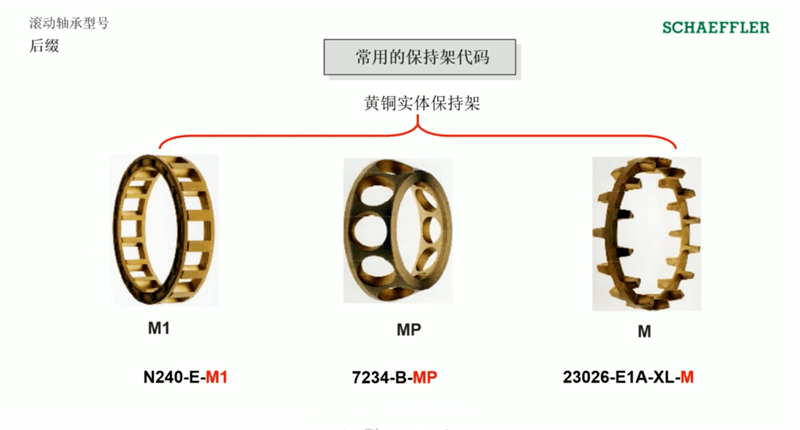

3.3.2 黄铜实体保持架：
方法|滚动轴承型号的命名方法
文章图片

常用于强度和可靠性要求比较高的轴承 ， 用后缀M表示；订货举例：N240-E-M1中的M1是圆柱滚子轴承的两片铆接式保持架 ， MP是大型角接触轴承的保持架常见形式 ， 如7234-B-MP；而23026后面的M表示调心滚子轴承一体式黄铜保持架 。
3.3.3 尼龙保持架：
方法|滚动轴承型号的命名方法
文章图片

尼龙保持架也是最常见的保持架类型之一 ， 它重量轻、成本低、高速性好 ， 几乎所有类型的轴承中都有它的身影 ， 图示中的开口式保持架方便装球 ， 我们称之为弹性保持架 ， 用TVH表示 。 订货举例：2311-TVH表示带弹性保持架的调心球轴承 ， 角接触球轴承的7206后面的TVP表示尼龙窗式保持架 ， TVP2是圆柱滚子轴承的窗式尼龙保持架代码 。

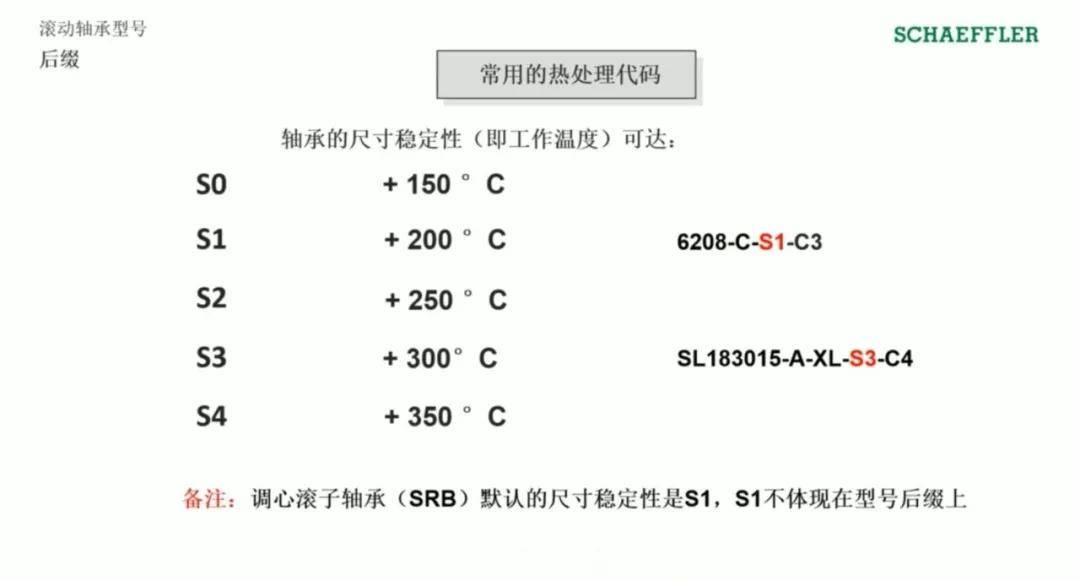

3.4 轴承的热处理代码：
方法|滚动轴承型号的命名方法
文章图片

轴承的热处理代码是指轴承的工作温度的上限值 。
其中S0是大部分轴承默认的尺寸稳定性温度 ， 后缀中不予体现 ， 表示轴承可以在150度以下长期工作 ， S1则表示轴承的耐温性可达200度 ， S2,S3,S4分别表示轴承在250度 ， 300度和350度下可以保持尺寸稳定性 。
如6208-C-S1-C3和圆柱滚子轴承SL183015的热处理代码分别是S1和S3 ， 则表示他们分别能在200度和300度高温下正常工作；注意 ， 舍弗勒公司的调心滚子轴承即便型号上没有S1标识但默认的工作温度为200度 ， 所以 ， 舍弗勒公司的调心滚子轴承更适合用于条件恶劣的工作场所 。
