方法|滚动轴承型号的命名方法( 三 )


3.5 轴承的公差等级代码：
方法|滚动轴承型号的命名方法
文章图片

关于轴承的公差的等级 ， 普通精度等级用PN表示 ， 后缀不予体现；其他精度等级分别用P6,P5,SP,P4,P4S和P2表示 ， 精度依次越来越高 。
比如7210和B7210-P4两个轴承的尺寸是完全相同的 ， 它们的内径尺寸都是50毫米 ， PN级别的轴承其内径公差带是零到-12微米 ， 而P4级别的内径公差带是0到-6微米 ， 它们的尺寸公差差别很大 ， 当然价格也会大大不同 ， 通常情况下 ， P4以上的轴承我们称之为精密轴承 。
3.6 轴承的径向游隙代码：
方法|滚动轴承型号的命名方法
文章图片

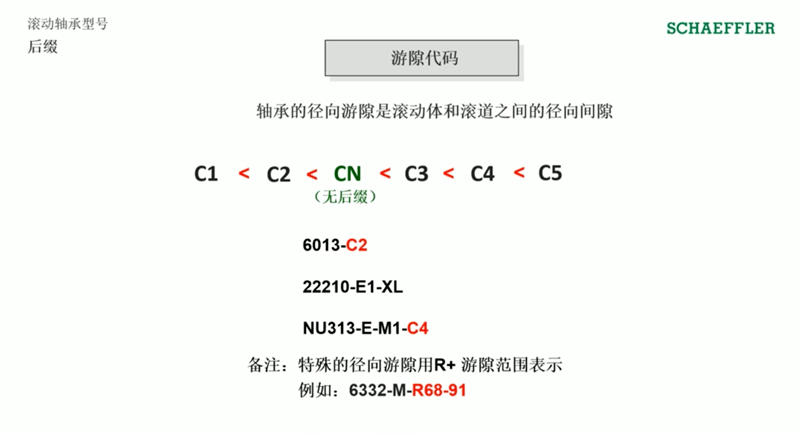

轴承的径向游隙是指滚动体和滚道之间的径向间隙 ， 它对轴承的工作性能影响很大 。 普通组别的游隙用CN表示 ， 但在后缀中不予体现 ， 如22210-E1-XL后缀没有游隙代码表示CN组游隙 ， C2和C1组游隙小于普通组游隙 ， 主要用于载荷轻、温升低、运转引导精度要求高的工况 。
订货举例：6013-C2/C3/C4/C5组游隙则大于普通组游隙 ， 用于温升高或工况不稳定的场所；
订货举例：NU313-E-M1-C4 ， 如果游隙值不符合标准组别 ， 可以在后缀上用R加上游隙范围表示 ， 如6332后面的R68-91则表示这个轴承的游隙范围是68到91微米 。
方法|滚动轴承型号的命名方法
文章图片

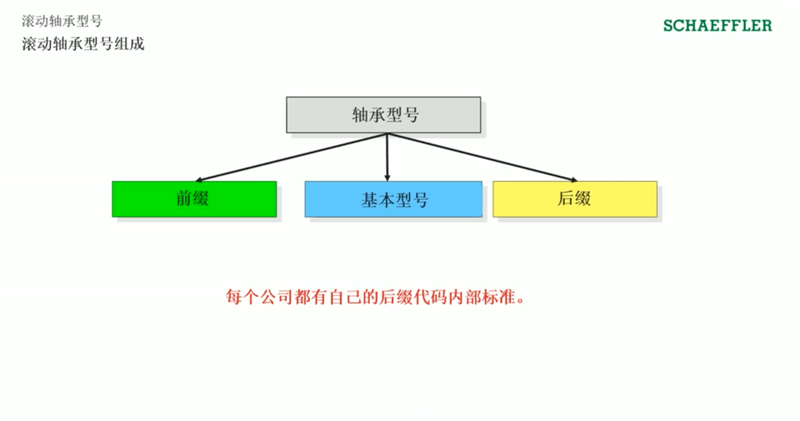

本期轴承型号介绍到此结束 ， 值得注意的是 ， 标准轴承的基本型号都是按照国际标准定义的 ， 但前缀和后缀却不同 ， 每个公司都有自己的命名方法 ， 因此我们不能用此的代码去解释彼公司后缀的意义 。
方法|滚动轴承型号的命名方法
文章图片

（更多产品技术问题请咨询青岛盛达利机电科技有限公司）
