测评盘点|拆解报告：BeHear Now助听颈挂蓝牙耳机ABH-101B( 二 )
文章图片
背部有一颗麦克风开孔 。
文章图片
耳机颈带背部印有W&H品牌LOGO ， 蓝牙指示灯 。
文章图片

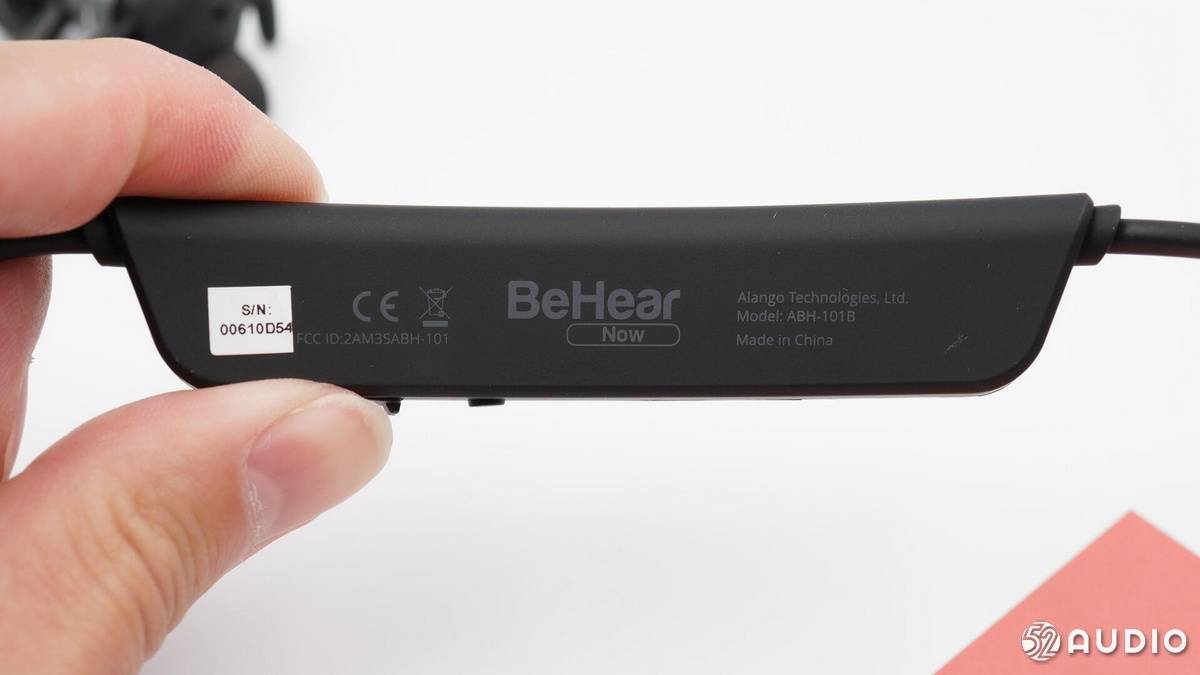

正面贴有产品序列号 ， 印有产品名称：BeHear Now ， 产品型号ABH-101B ， 以及Made in China字样等信息 。
文章图片
颈带底部有电源开关按钮和被防尘塞覆盖的充电接口 。
文章图片

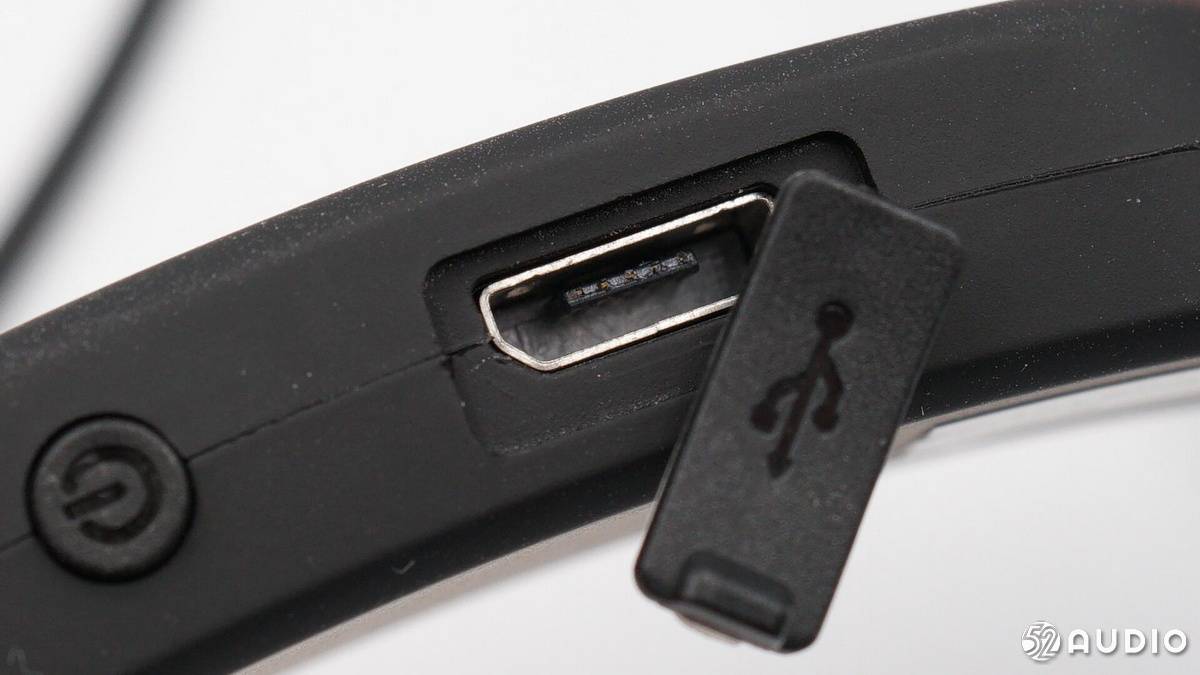

Micro-USB充电接口 。
文章图片
我爱音频网采用ChargerLAB POWER-Z KT001 对 BeHear Now 进行有线充电测试 ， 输入端功率约为0.66W 。
二、BeHear Now蓝牙耳机拆解
文章图片
首先打开左侧腔体 。
文章图片

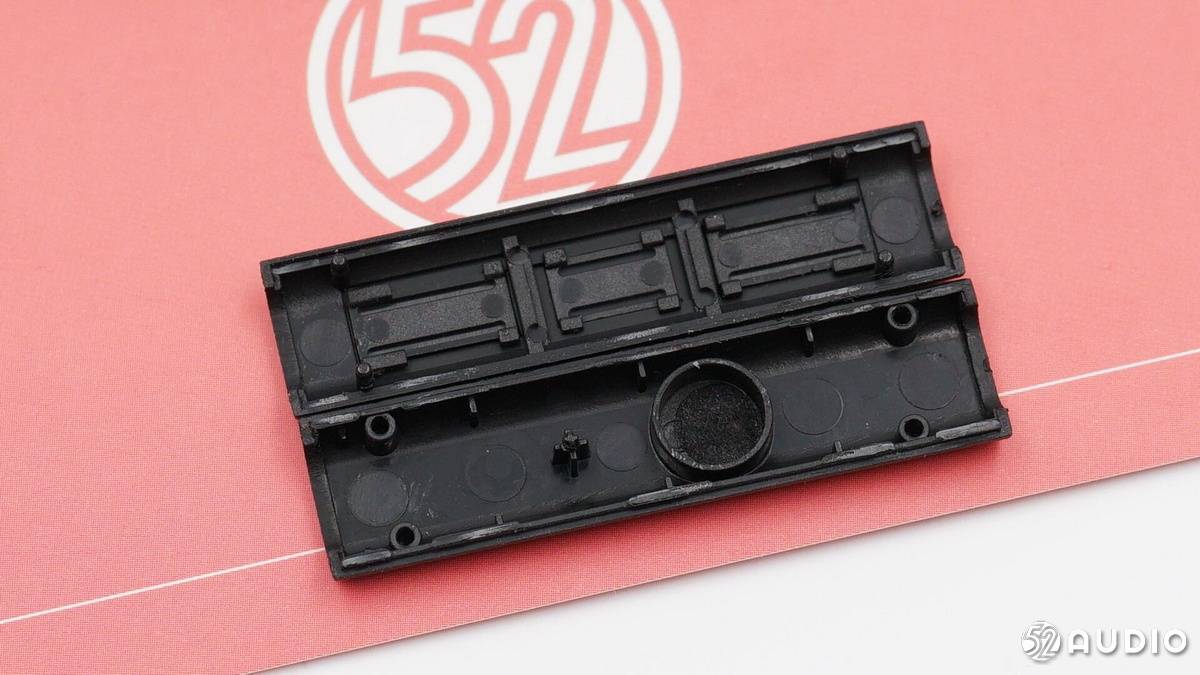

左侧腔体盖板内部结构一览 。
文章图片

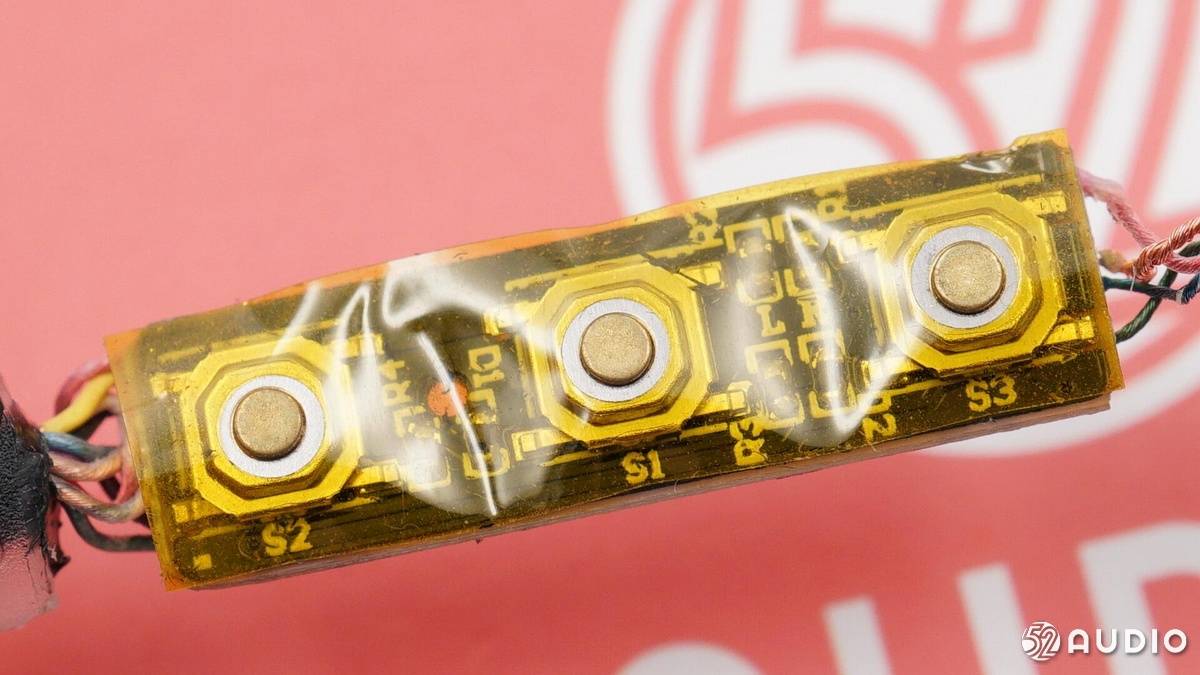

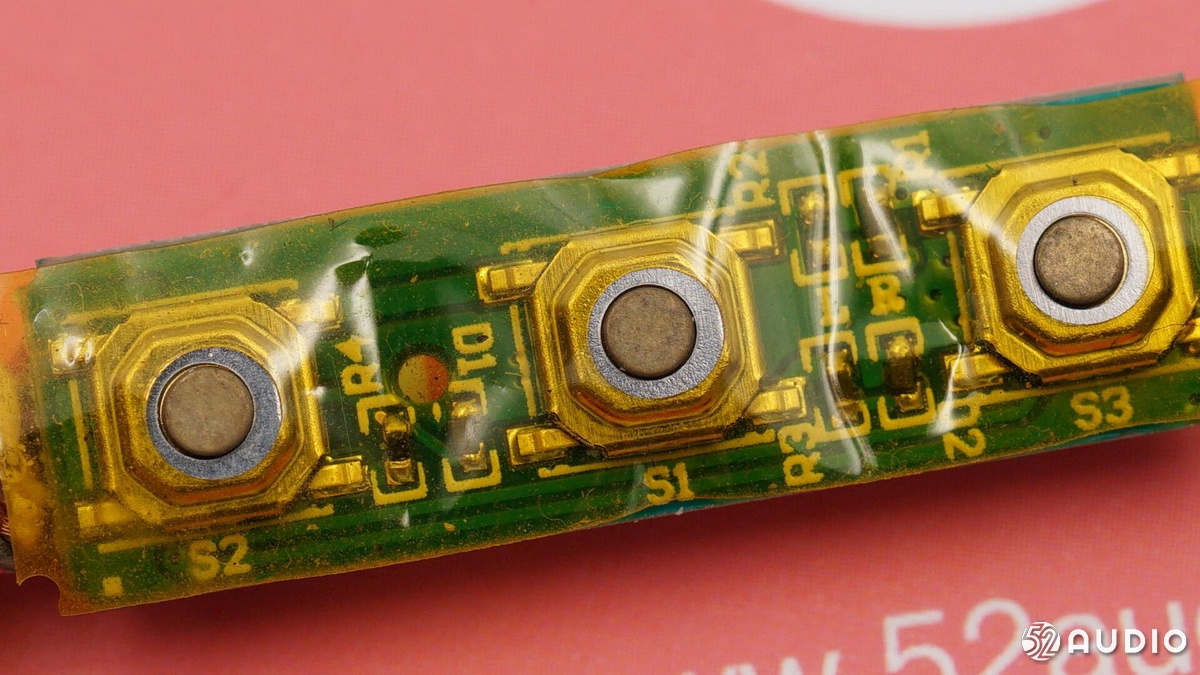

左侧线控板正面一览 ， 有一层高温胶带覆盖 ， 防止功能按键进水 。
文章图片

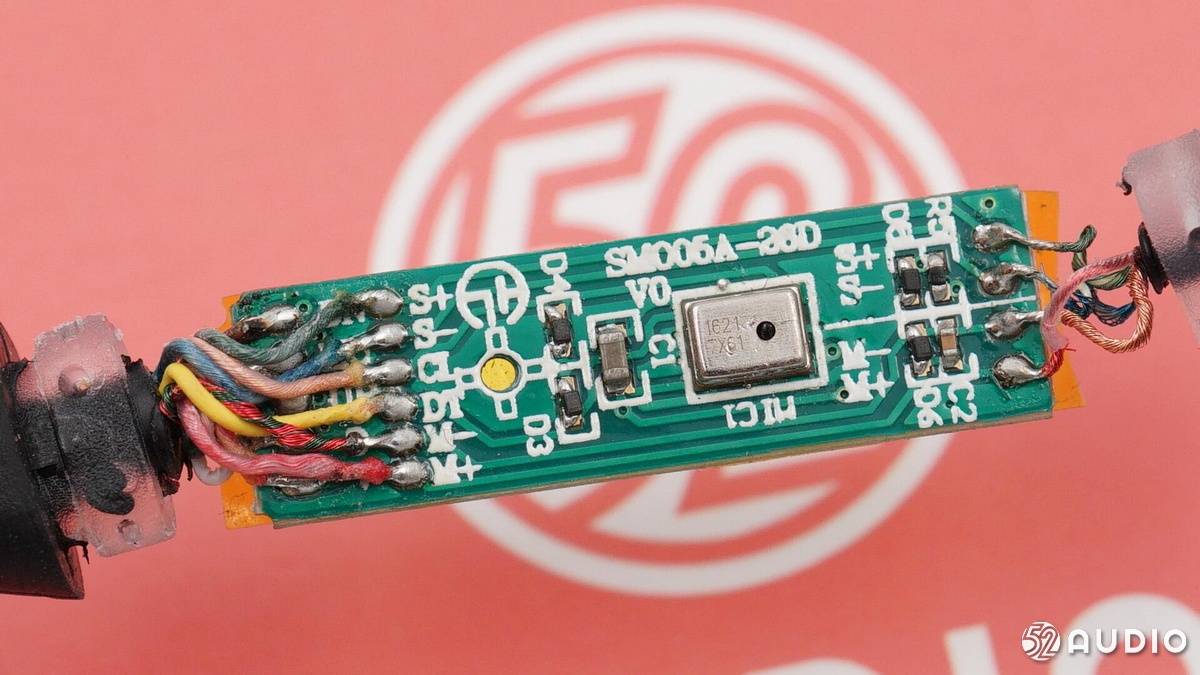

背面一览 ， 从耳机和右侧线控板延伸过来的数十根导线焊接在主板上 ， 焊点饱满 。
文章图片
主板上微动按键特写 。
文章图片

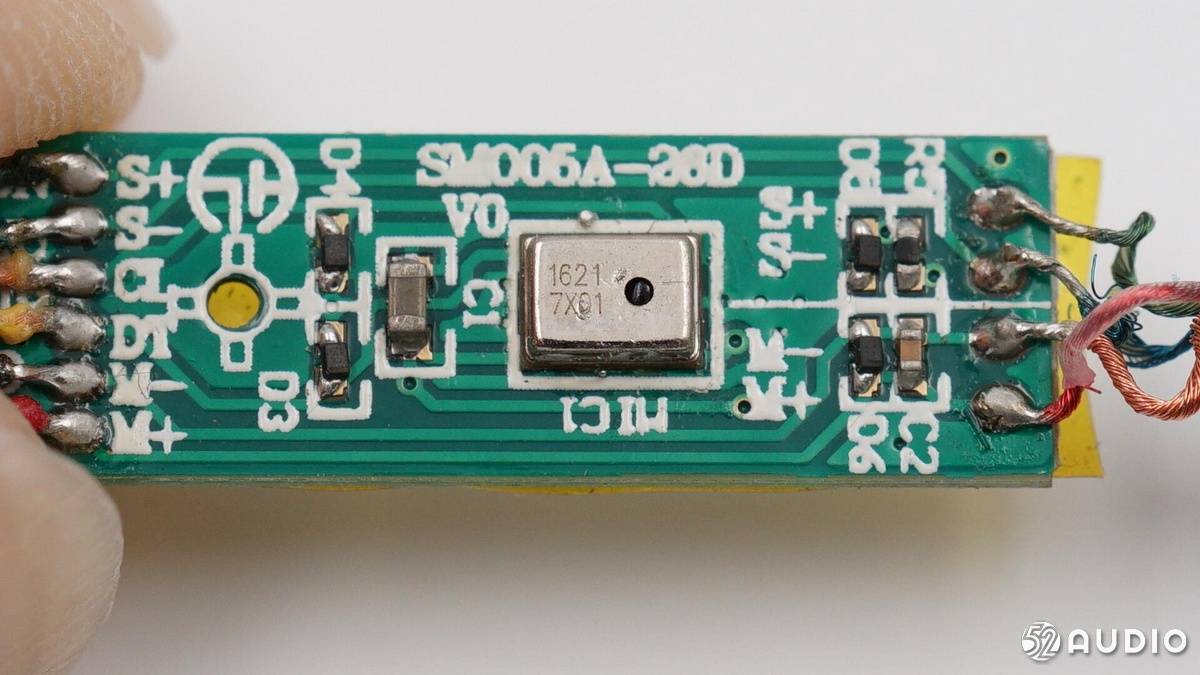

镭雕16217X61的MEMS硅麦 ， 用于通话拾音 。
文章图片
再次打开右侧腔体 。
文章图片

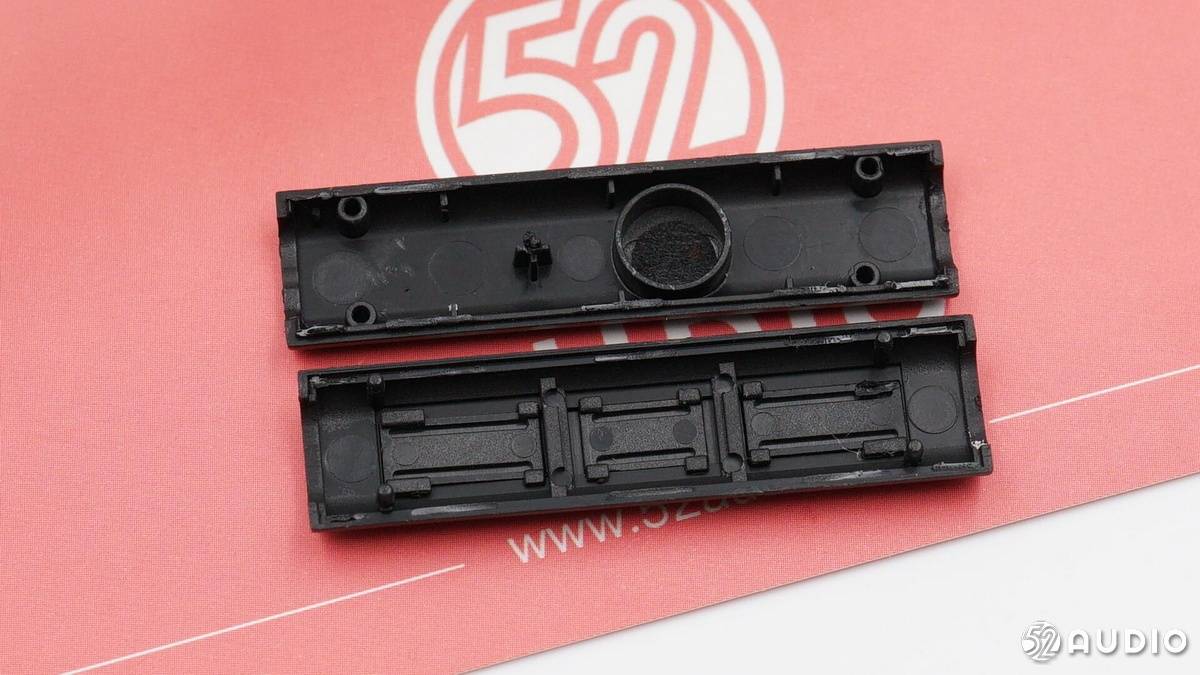

右侧腔体盖板内部结构一览 。
文章图片
右侧线控板正面一览 ， 也有一层高温胶带覆盖 。
文章图片
右侧线控板背面一览 ， 导线与线控板焊接在一起 ， 焊点饱满 。
文章图片

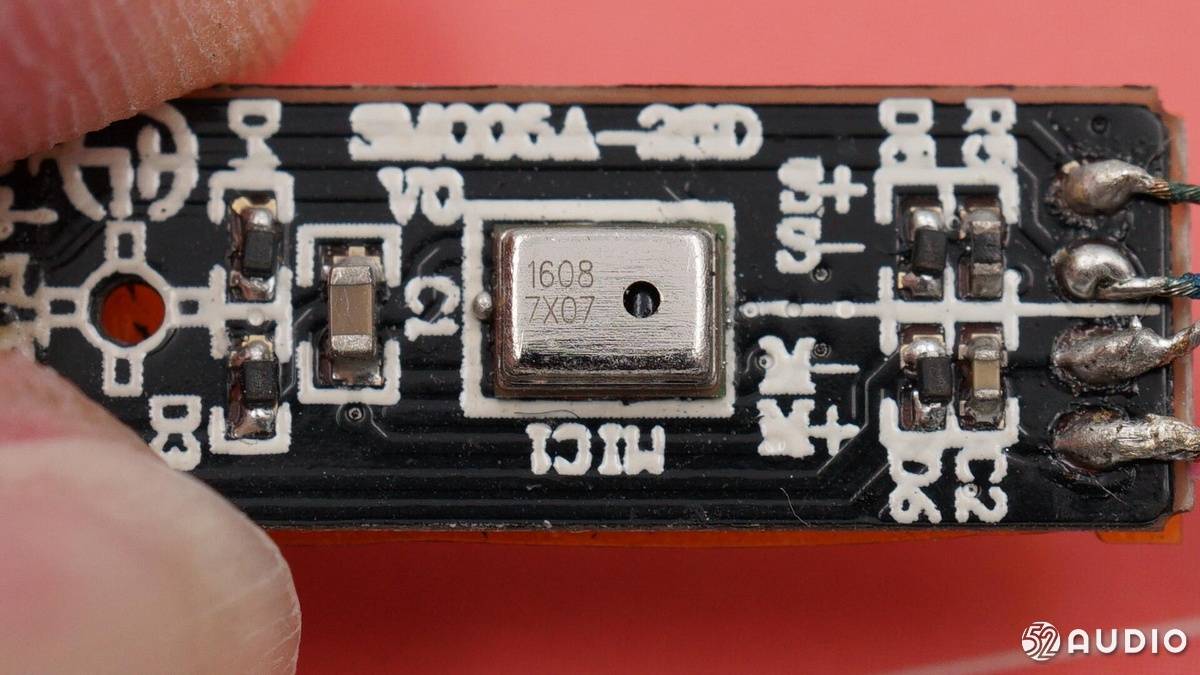

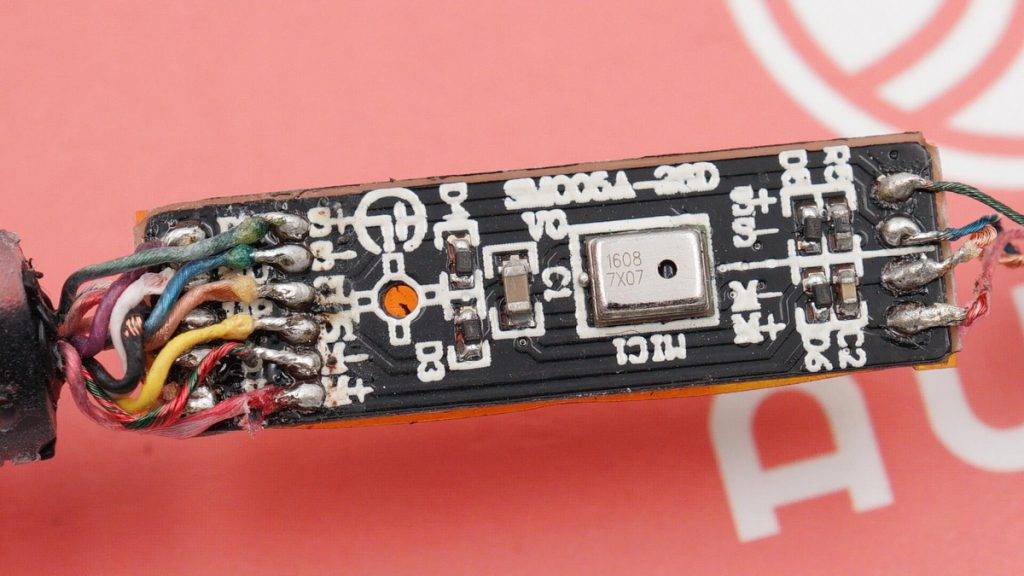

镭雕16087X07的硅麦 ， 用于拾取外部声音 。
文章图片

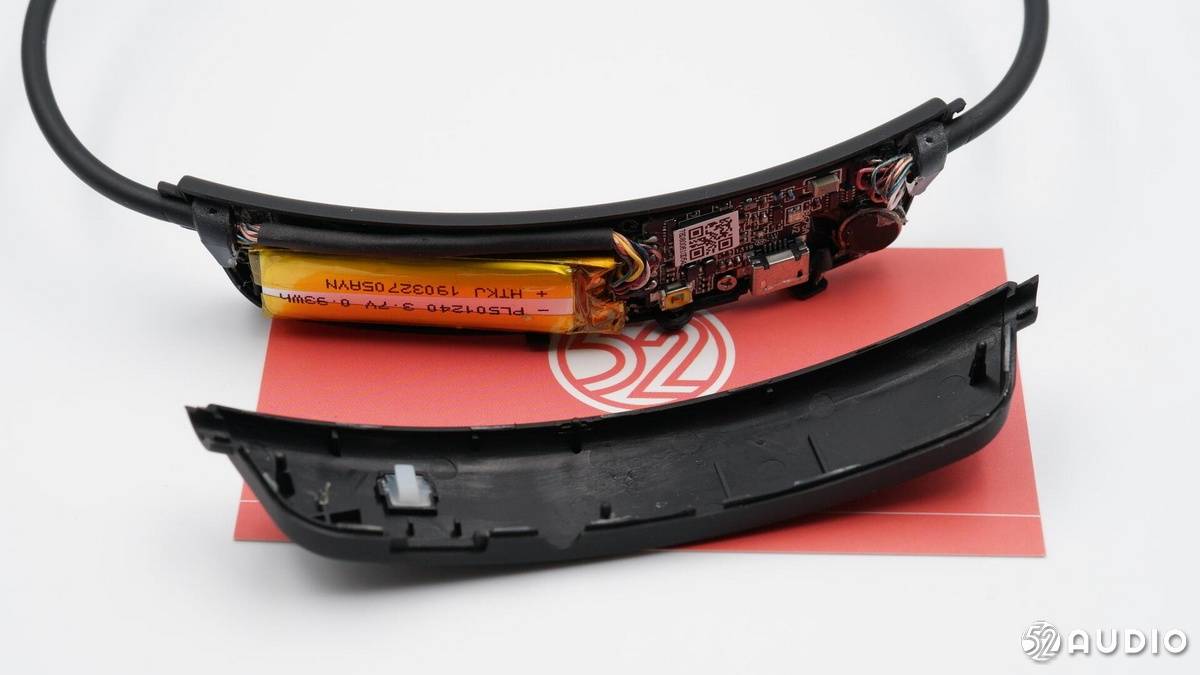

撬开颈带部分 ， 电池和主板都处于颈带腔体内 。
文章图片

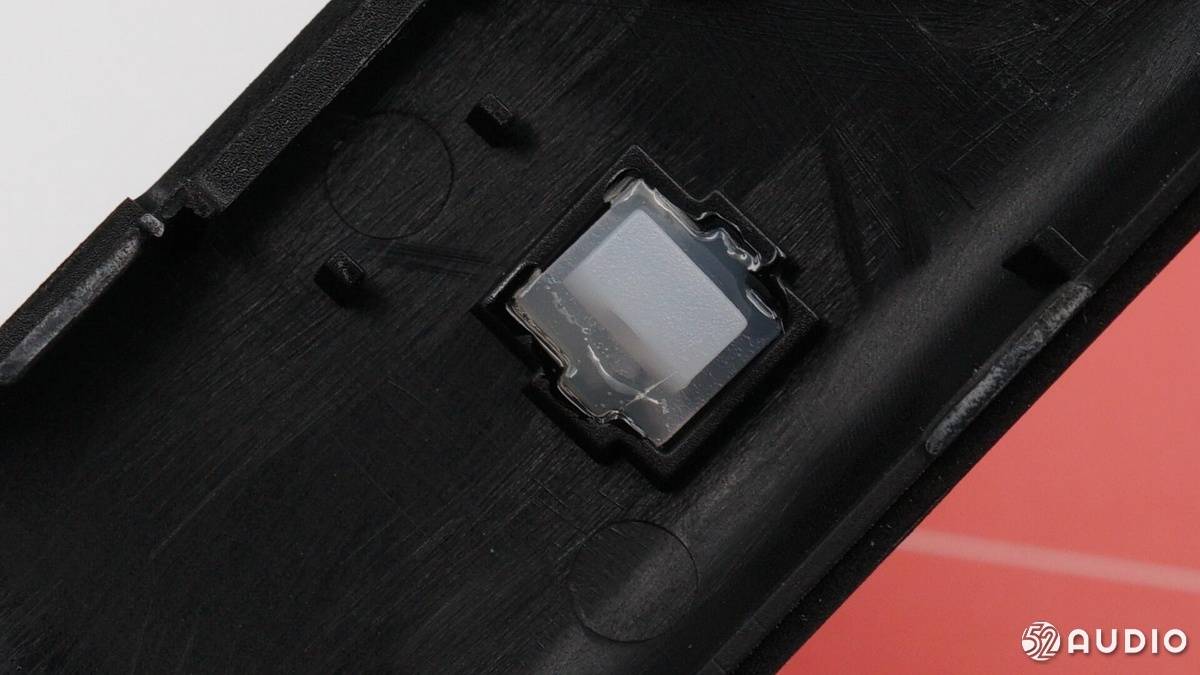

LED指示灯导光柱特写 。

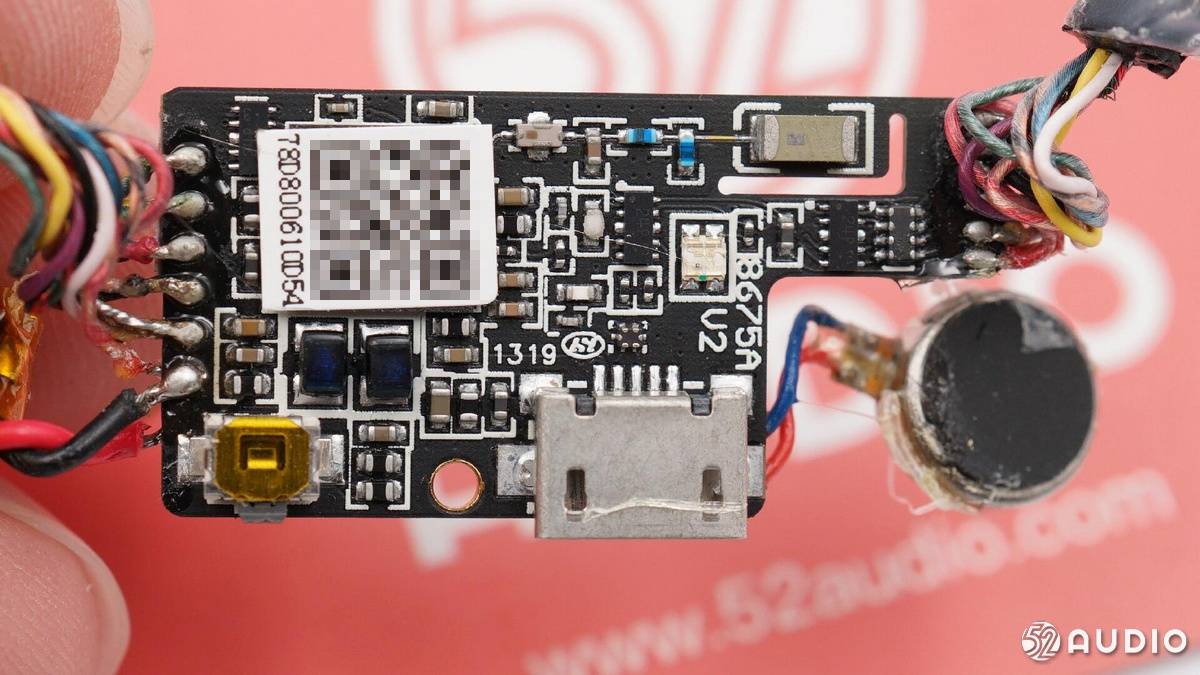

腔体内元器件一览 。
文章图片

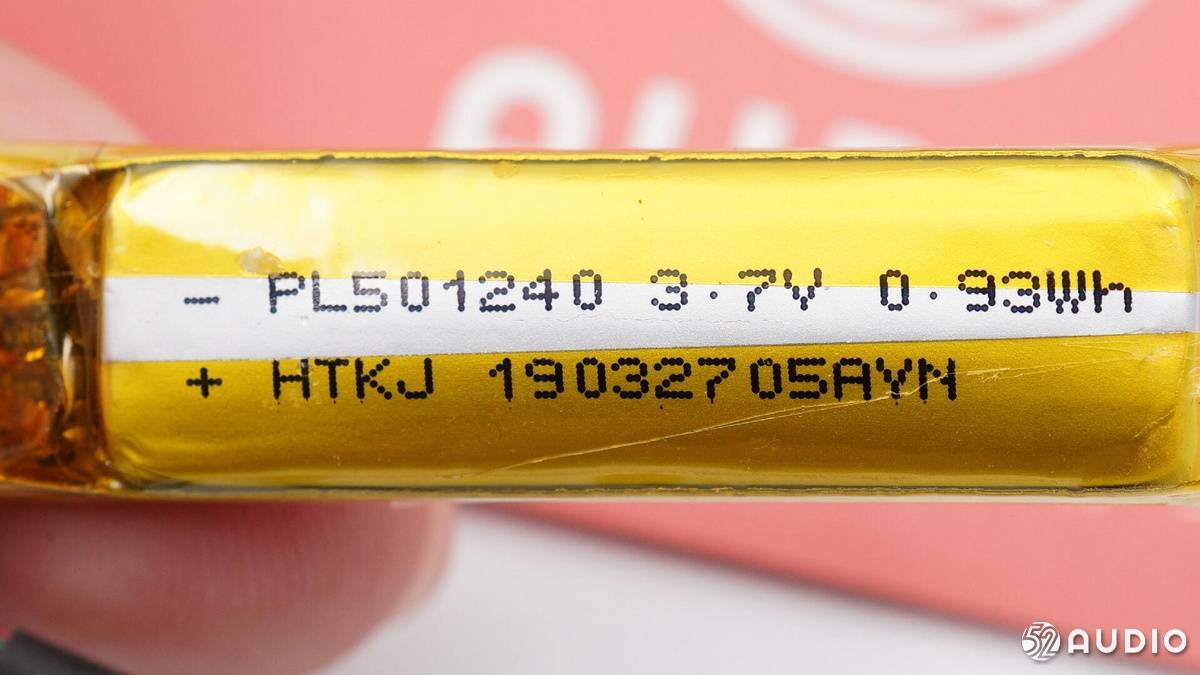

电池型号PL501240 ， 容量0.93Wh ， 电压3.7V 。
文章图片

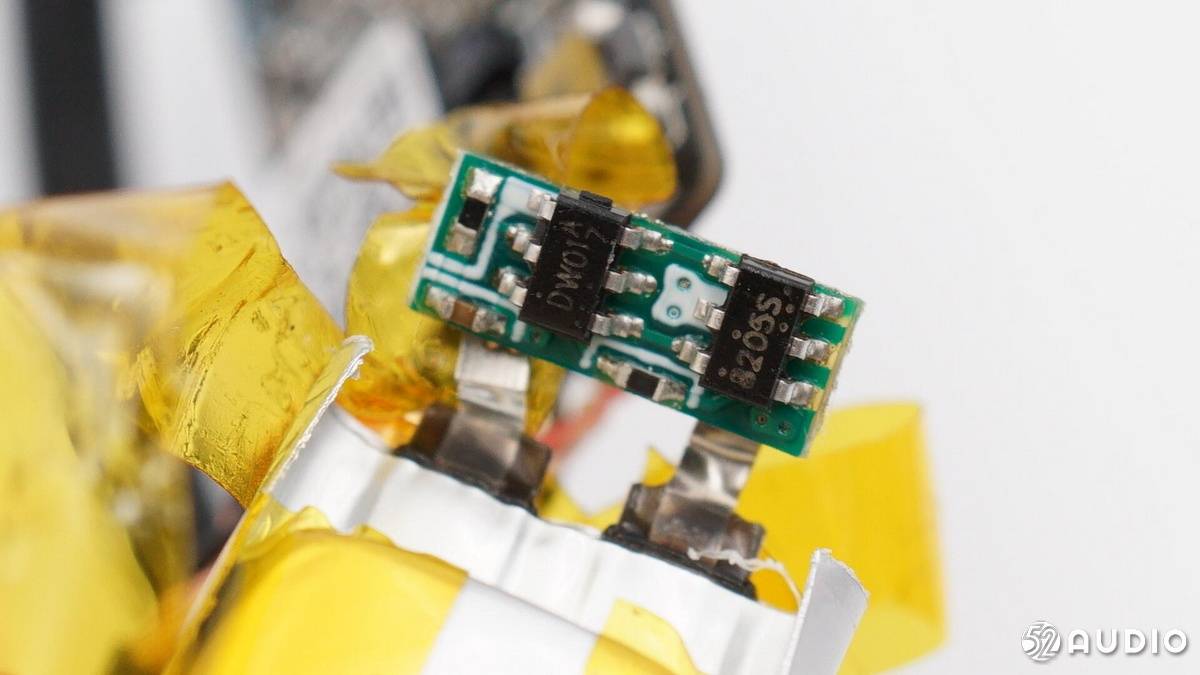

电池上有电路保护 ， 降压后的电流进入电池之前还要经过一道电池保护板 ， 由鑫飞宏的FHDW01高精度锂电池保护IC和一个FH8205S N-MOS管组成 。
鑫飞宏FHDW01系列电路集高精度过电压充电保护、过电压放电保护、过电流放电保护等性能于一身 。 采用SOT23-6小型化封装 ， 外围元器件精简 。
据我爱音频网拆解了解到 ， 鑫飞宏的锂电保护方案目前已被漫步者多款产品和联想等品牌的TWS耳机大量采用 。
文章图片

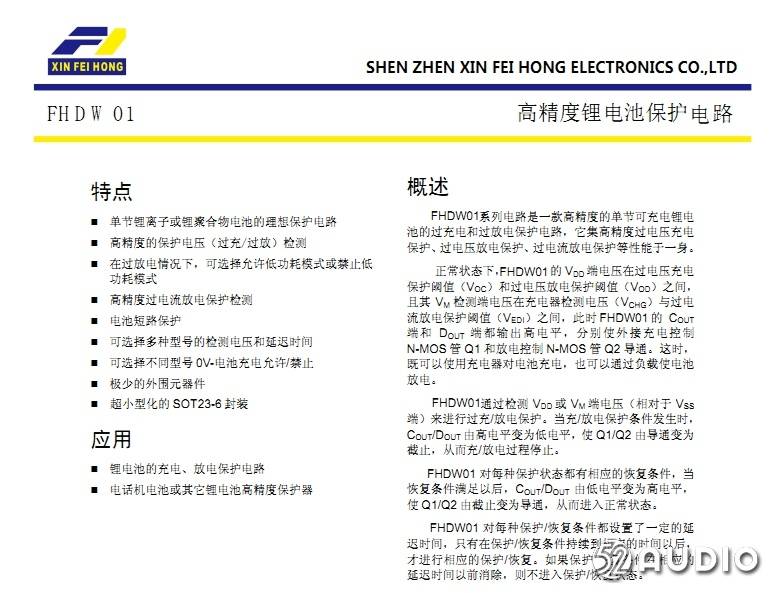

鑫飞宏FHDW01锂电保护IC详细资料 。
