测评盘点|拆解报告：BeHear Now助听颈挂蓝牙耳机ABH-101B( 三 )
文章图片
主板正面一览 ， 主控芯片上贴有丝印二维码 。
文章图片

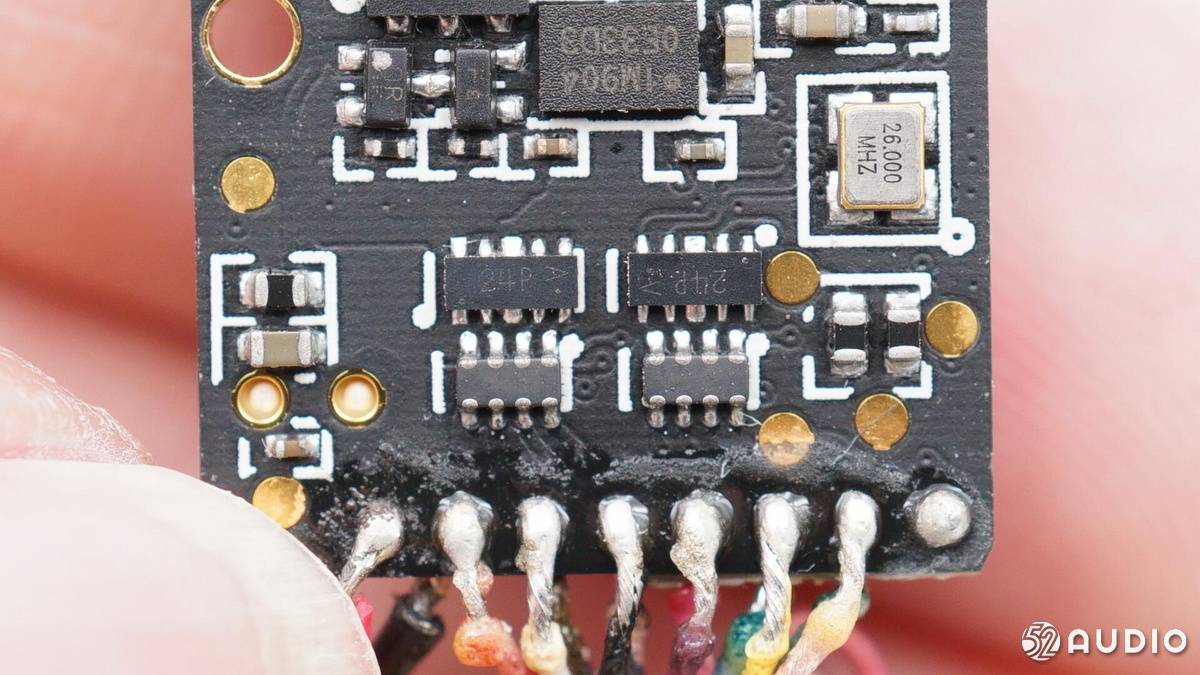

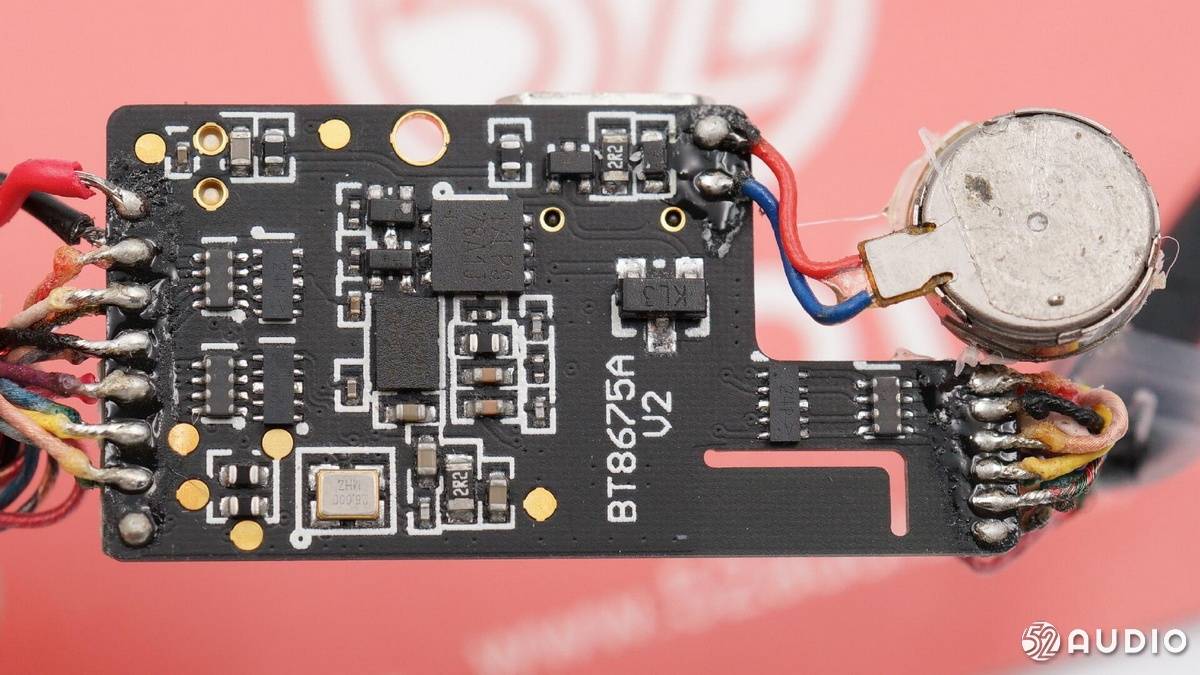

主板背面一览 。
文章图片

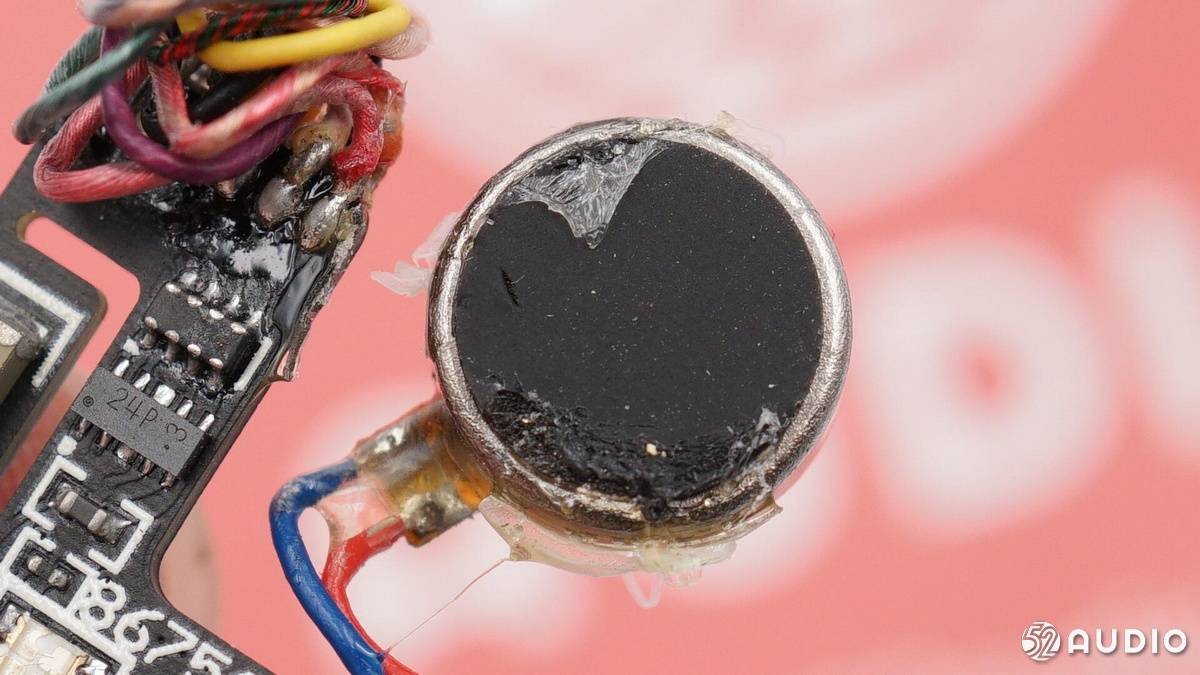

震动马达特写 ， 有一层泡棉胶覆盖 。
文章图片

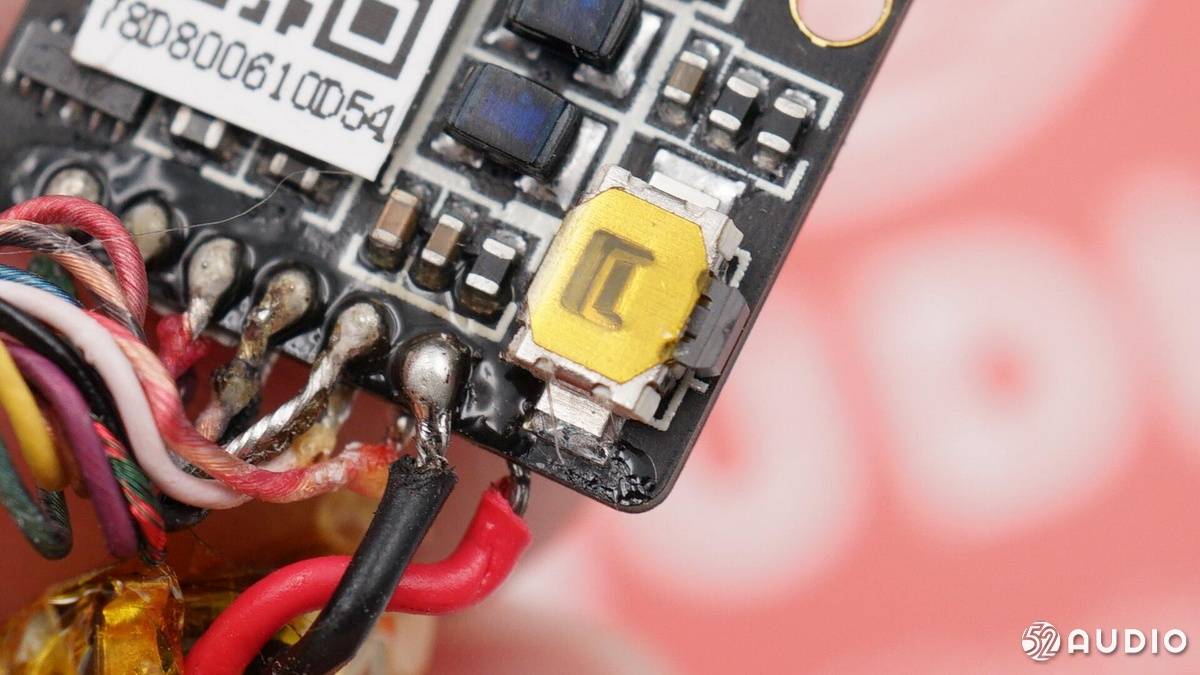

主板上耳机电源键特写 。
文章图片

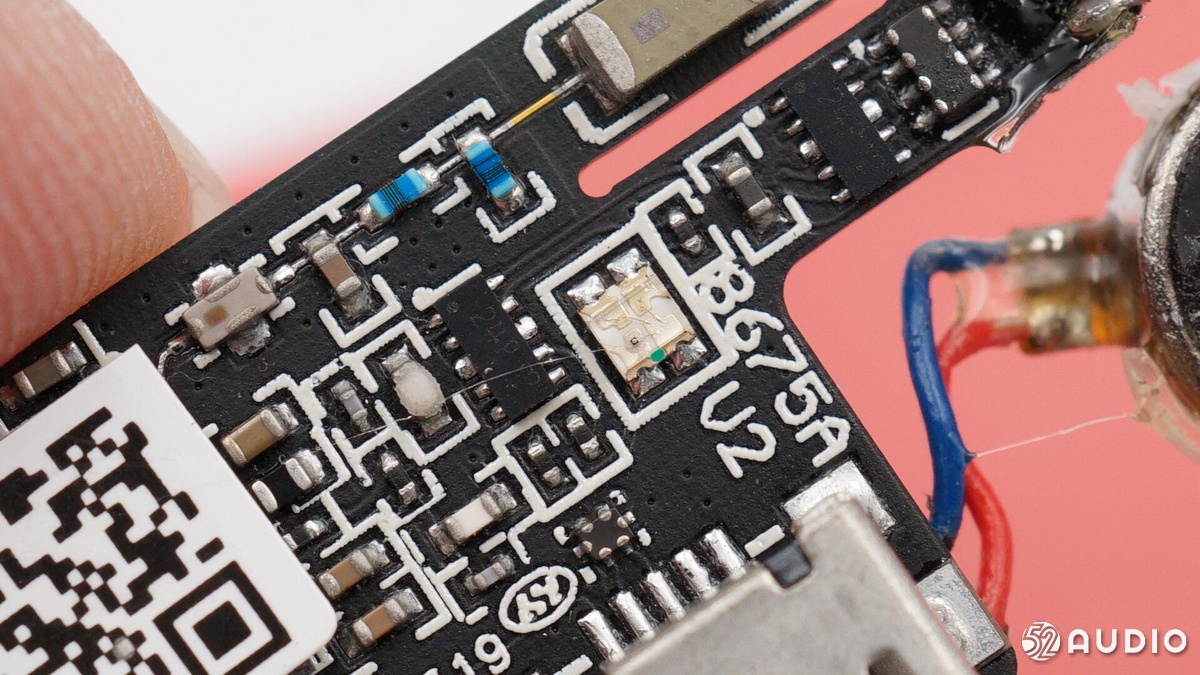

RGB LED指示灯 。
文章图片

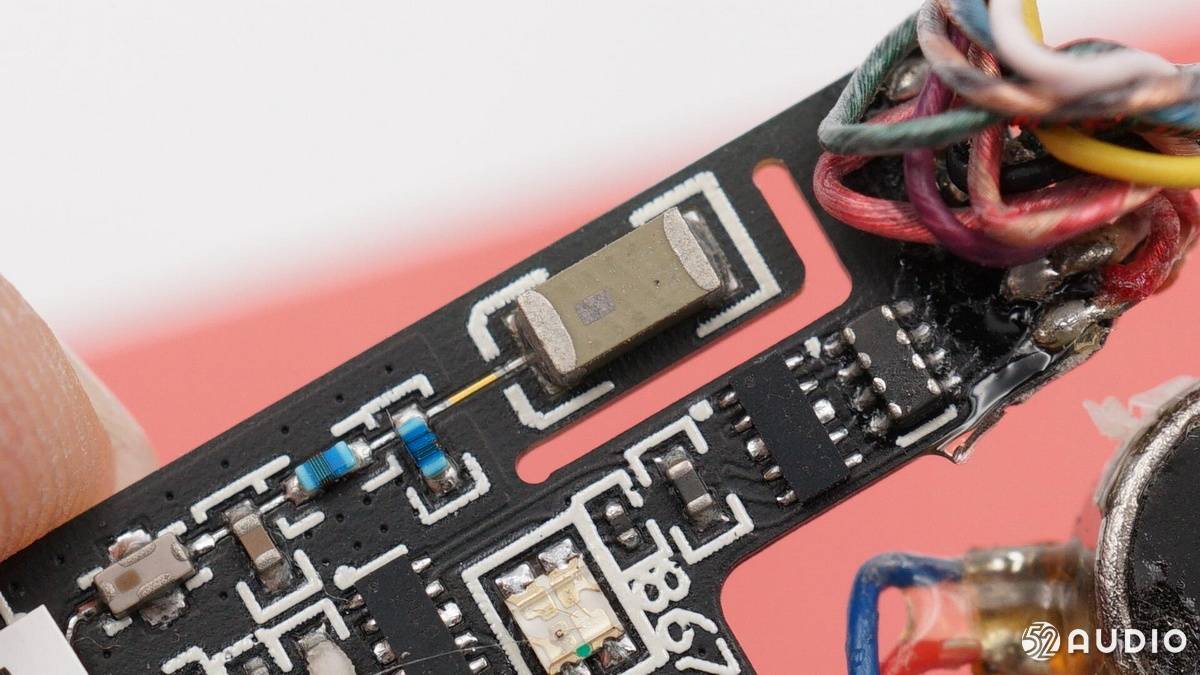

陶瓷蓝牙天线 ， 用于耳机与手机之间的蓝牙通讯 。
文章图片
两颗ESD芯片 ， 用于静电防护 ， 防止静电击穿主板元件 。
文章图片

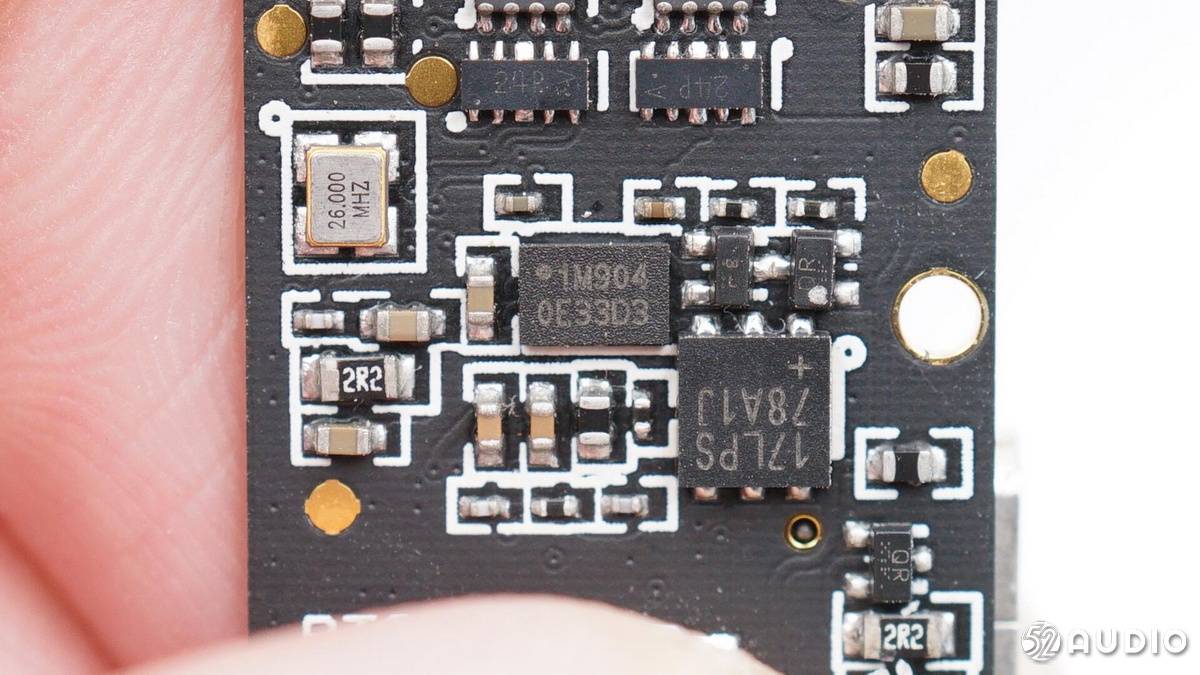

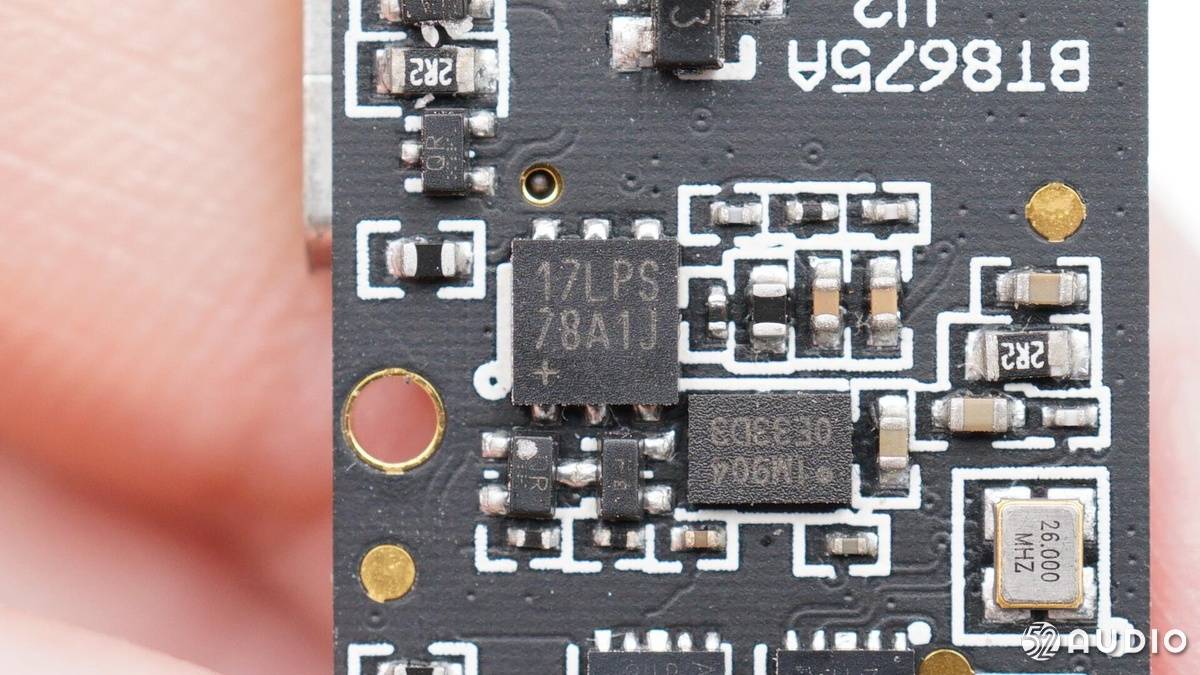

丝印17LPS78A1J的IC 。
文章图片
BAT54C KL3 贴片肖特基二极管 。
文章图片

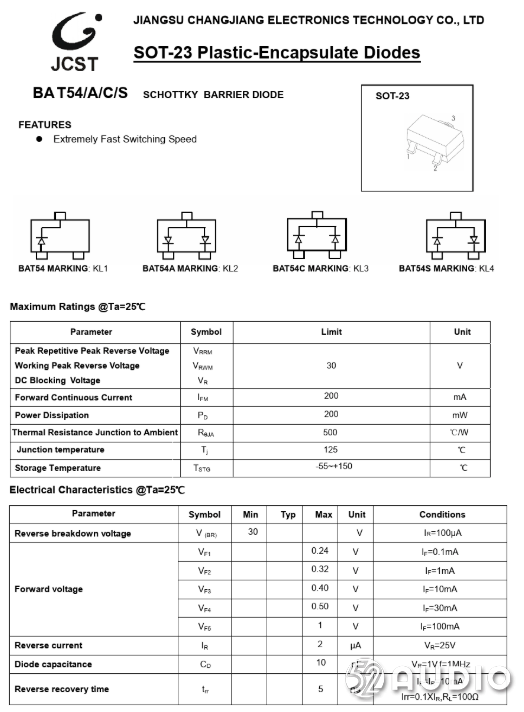

BAT54C KL3详细资料图 。
文章图片
丝印1M904的IC 。
文章图片

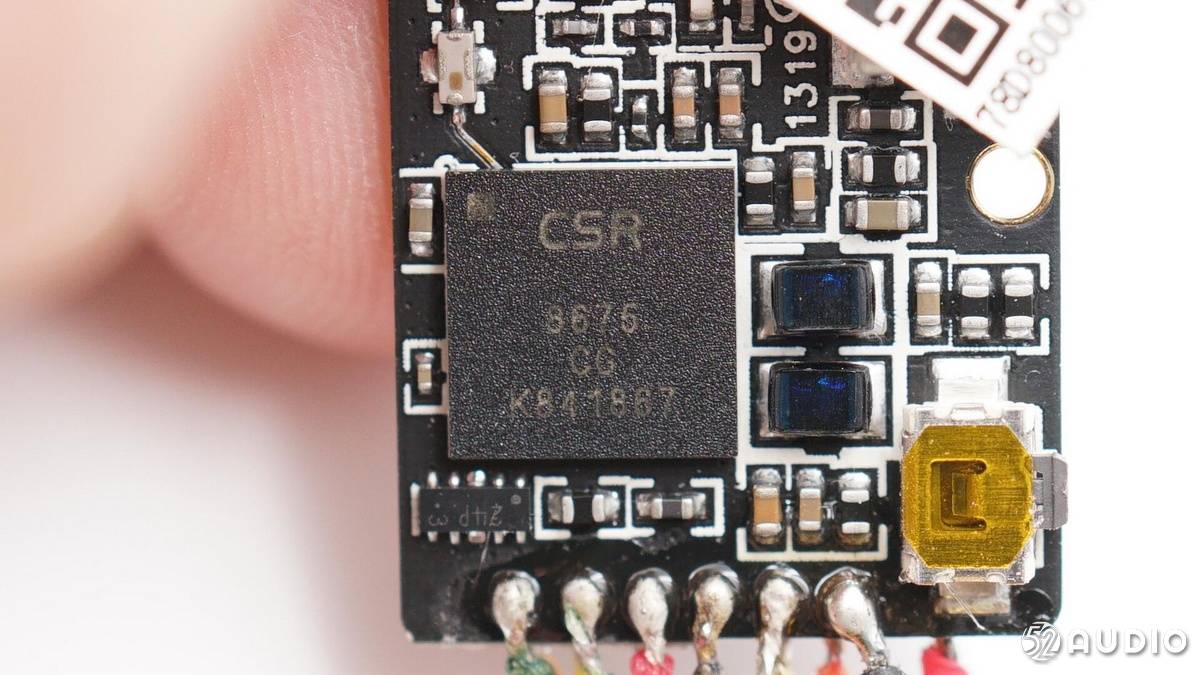

Qualcomm高通 CSR8675 蓝牙音频系统级芯片 。
CSR8675芯片是高通首次引进主动降噪技术 ， 使其成为全球首款集成ANC功能的旗舰级音频解决方案的蓝牙音频系统级芯片；支持高达24bit的音频以及120MIPS DSP；集成双模式蓝牙 ， 支持aptX HD的蓝牙音频传输协议；支持aptX低延时技术 。
据我爱音频网拆解了解到 ， BOSE、SONY、万魔、漫步者、vivo等品牌的产品都大量采用过高通方案 。
文章图片

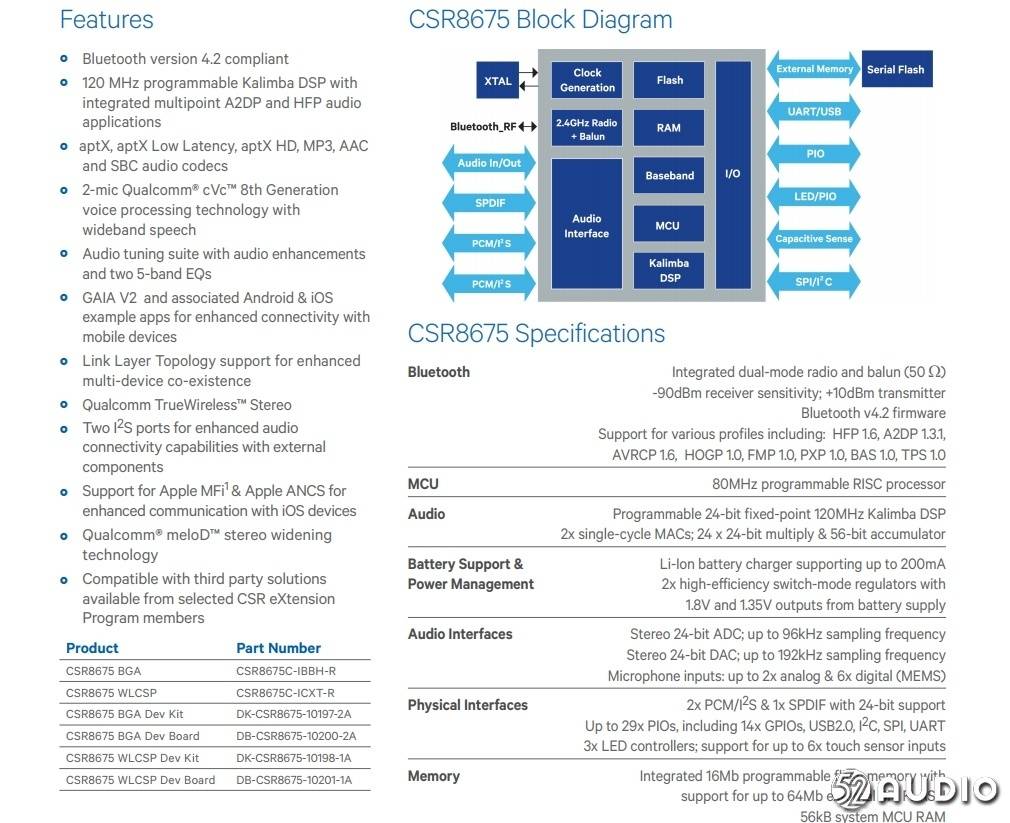

Qualcomm高通 CSR8675 资料图 。
文章图片
来到耳机部分 ， 从结构处撬开音腔 。
文章图片

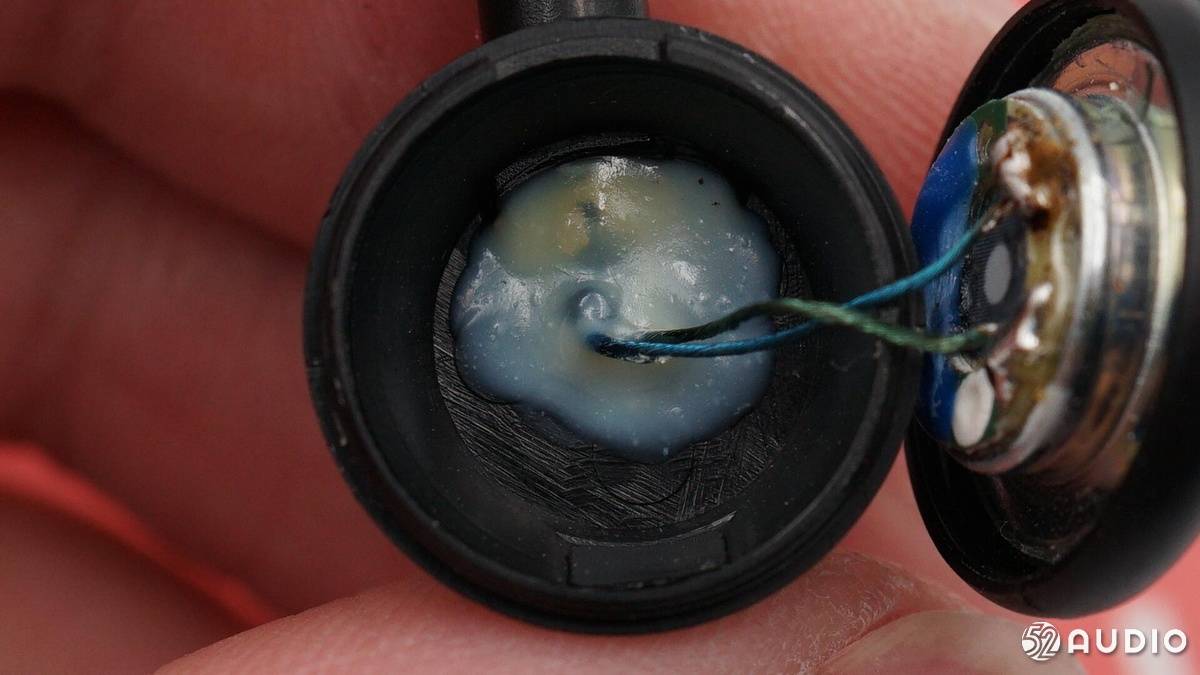

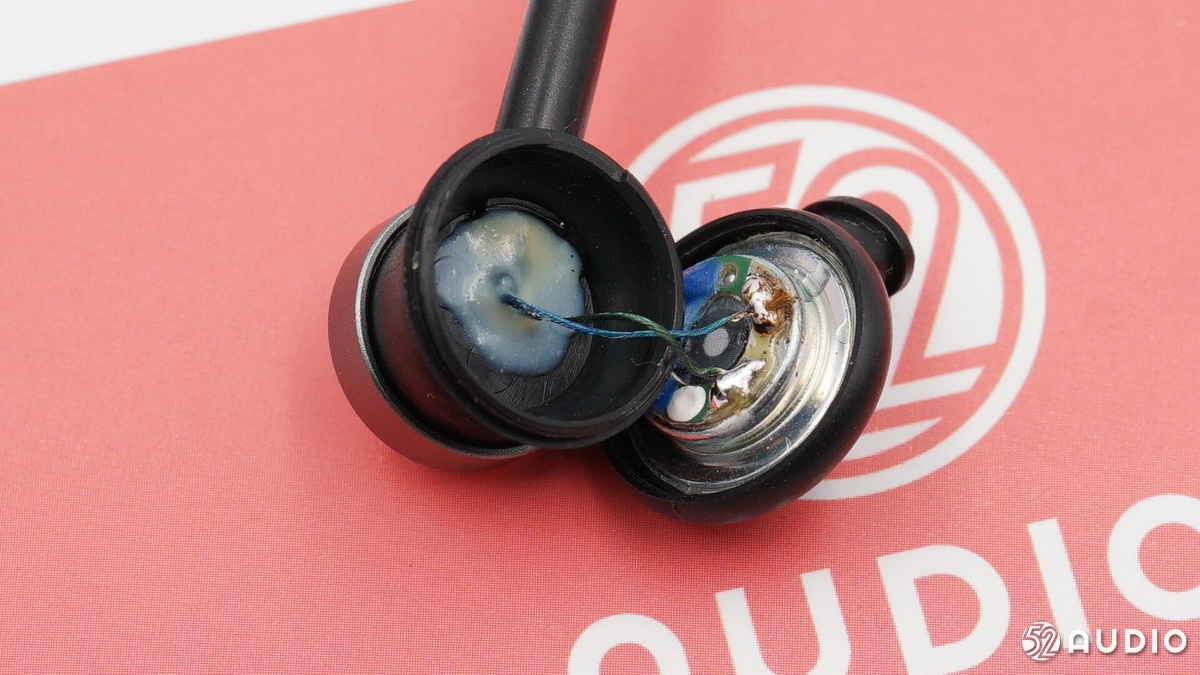

音腔内排线有胶水密封 。
文章图片

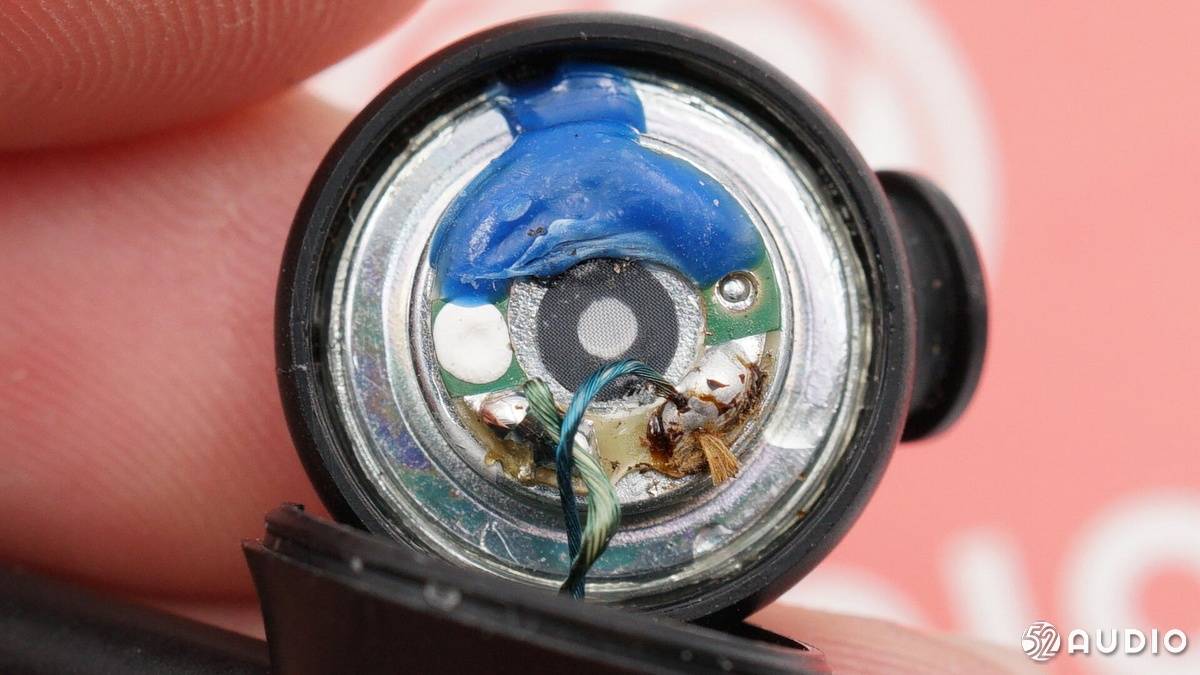

扬声器单元背部有排线焊接 ， 焊点比较饱满 。
文章图片
经我爱音频网实测 ， 扬声器尺寸为14mm 。
文章图片

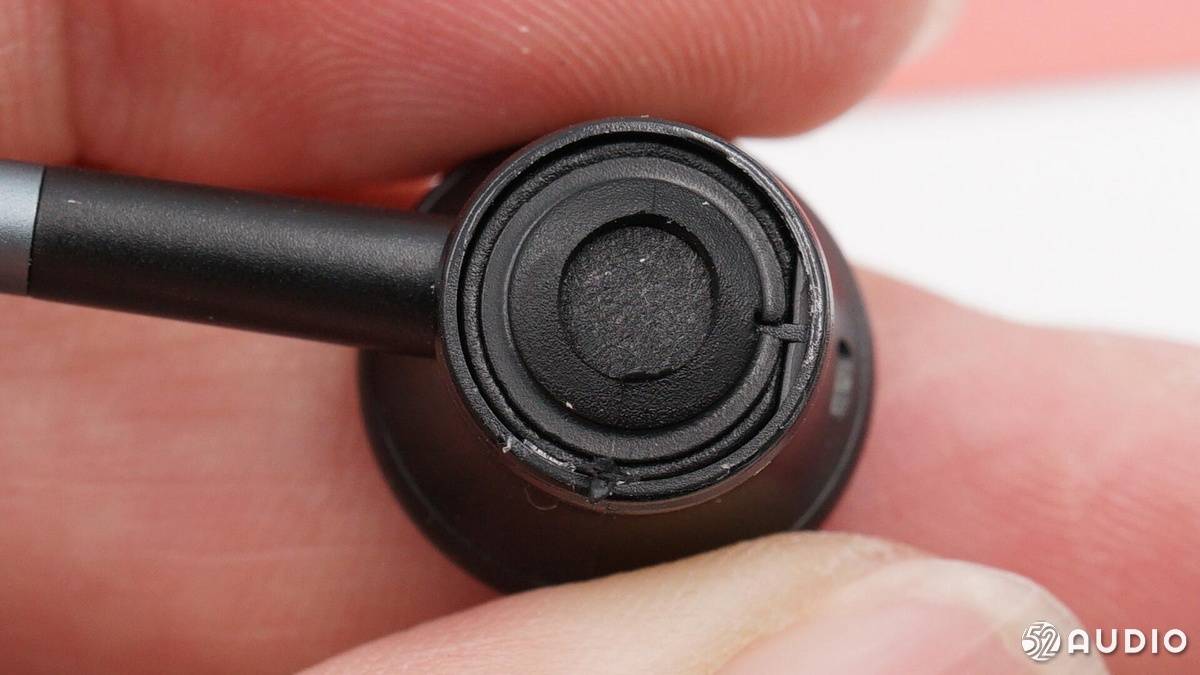

打开耳机背部 。
文章图片

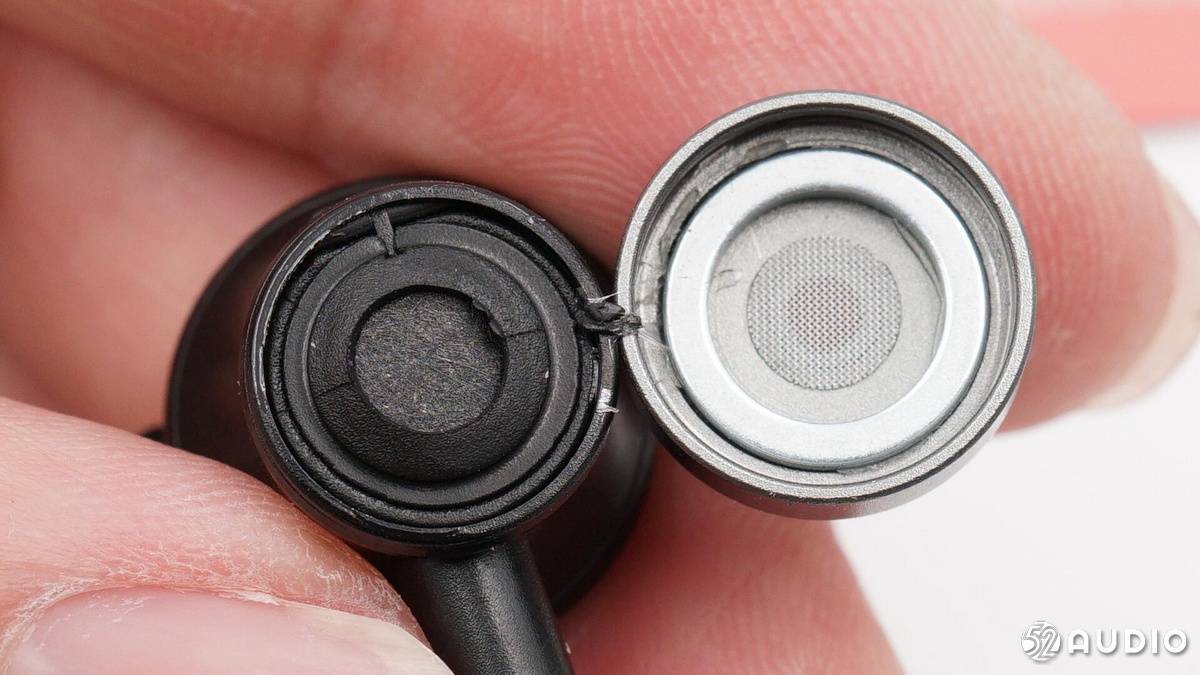

类金属耳机背板内有磁铁圈 ， 用于两只耳机吸附 ， 防止线材缠绕和便于收纳 。
文章图片
麦克风上有橡胶圈 。
文章图片

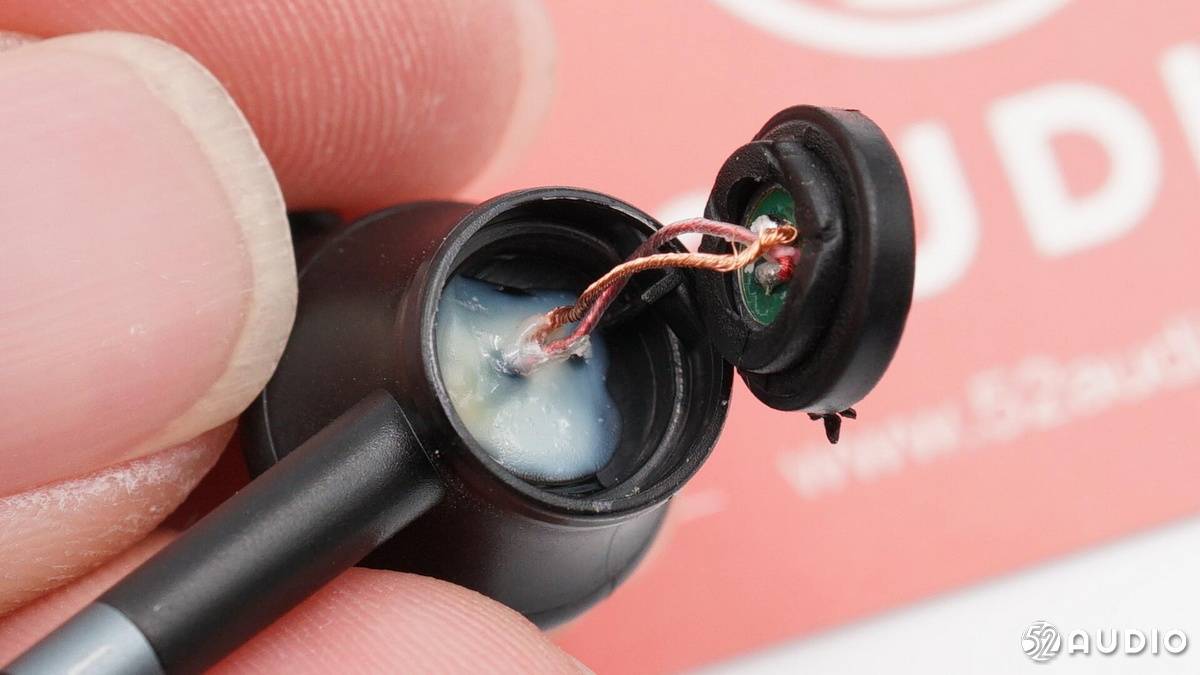

打开麦克风腔体 ， 从音腔延伸过来的排线焊接在麦克风上 ， 腔体内也有胶水密封 。
文章图片

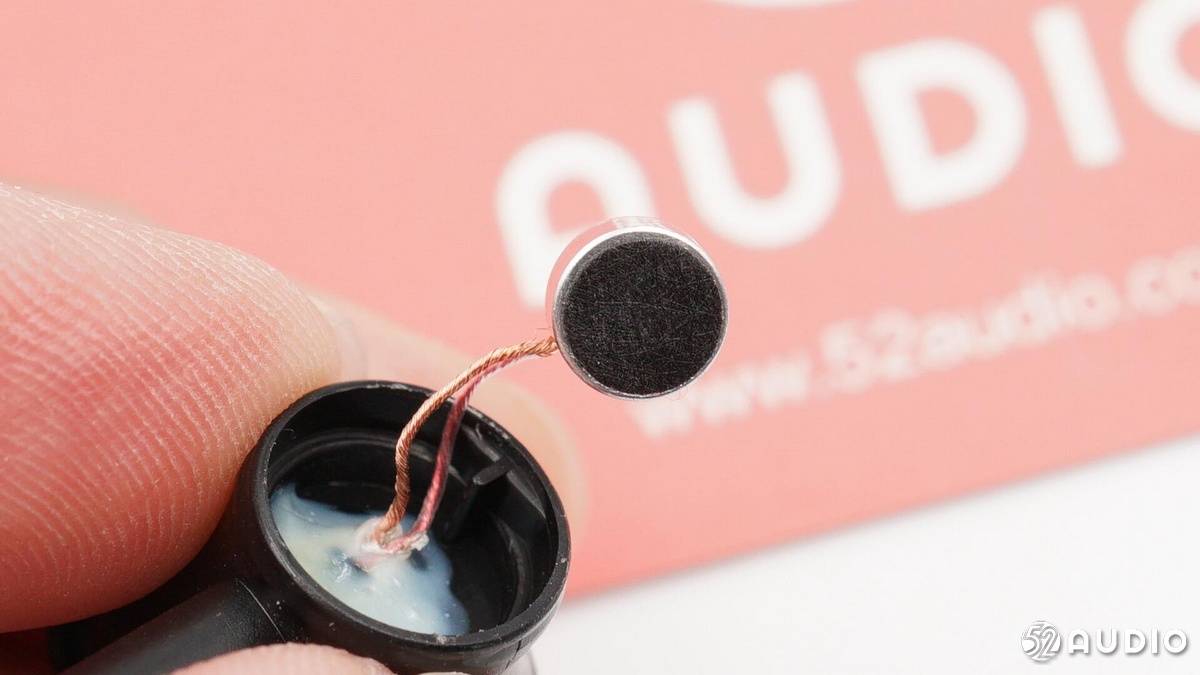

耳机内驻极麦克风特写 ， 用于拾取外部的声音 。
文章图片

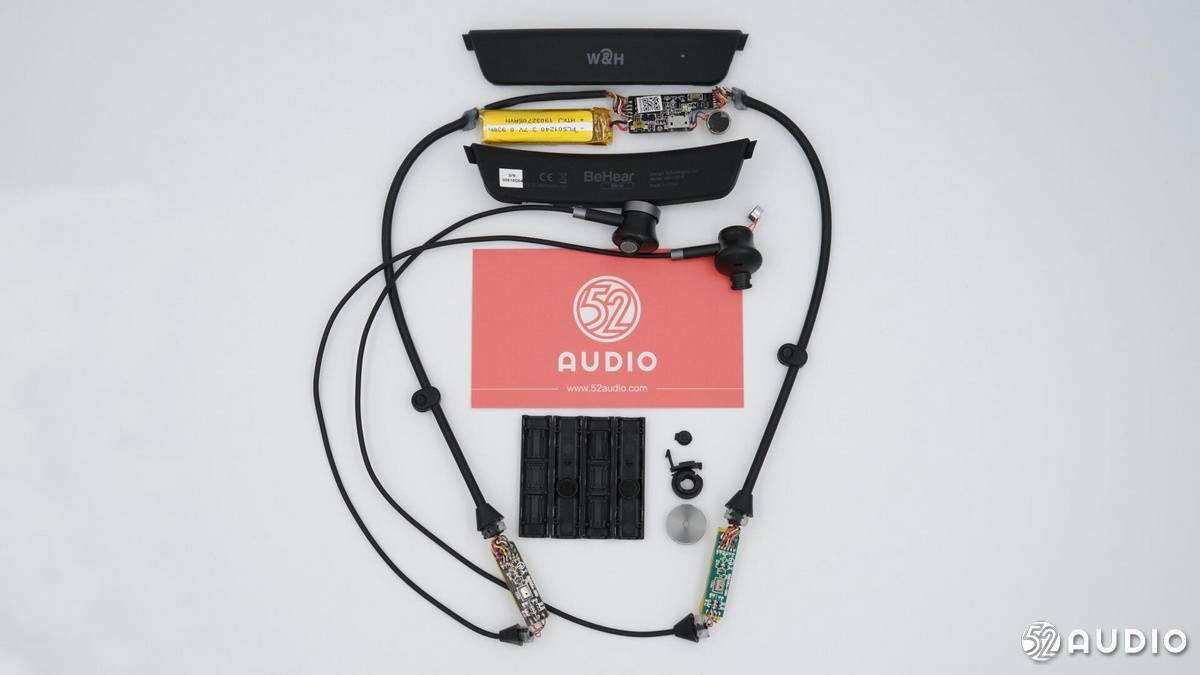

BeHear Now蓝牙耳机拆解全家福 。
三、我爱音频网总结
BeHear Now助听颈挂蓝牙耳机在外观设计上就凸显了其特殊性 ， 耳机左右两侧分别有两个线控板 ， 分别对应不同的功能 。 线控板正面均有高温胶带覆盖 ， 起到一定的防水功能 。 整机搭配了3颗驻极麦克风和2颗硅麦 ， 5颗麦克风协同搭配主控芯片 ， 实现普通使用和助听功能 。
