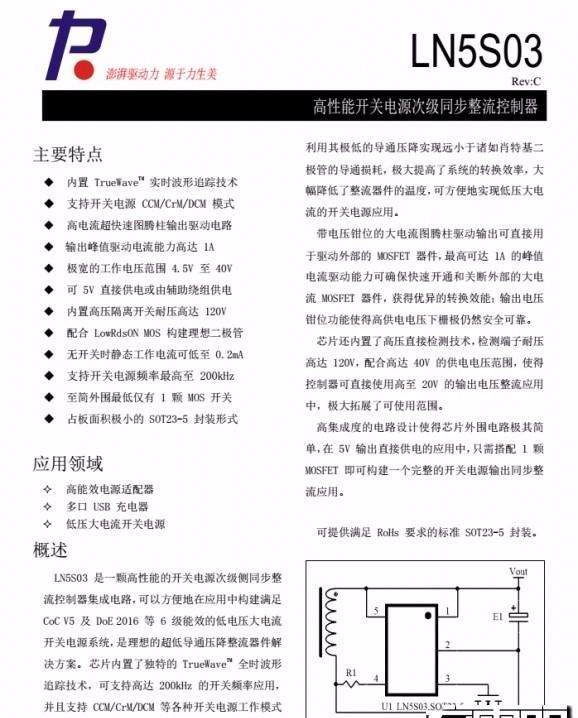

力生美 LN5S03详细资料。充电头网拆解了解到，采用该芯片的产品还有京造63W USB PD三口快充充电器、倍思45W USB PD快充充电器、XTAR EU4充电器、ALLMAYBE PD45充电器、老七机基地 43W四口充电器等。
文章图片

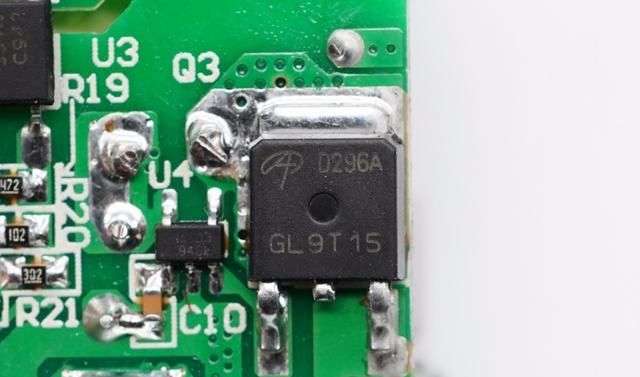

次级同步整流MOS来自AOS万代半导体，AOD296A，100V耐压。
文章图片

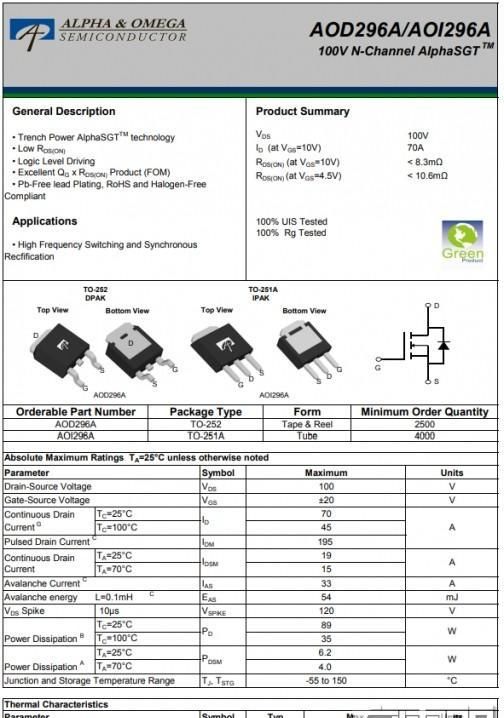

AOD296A 详细资料。
文章图片

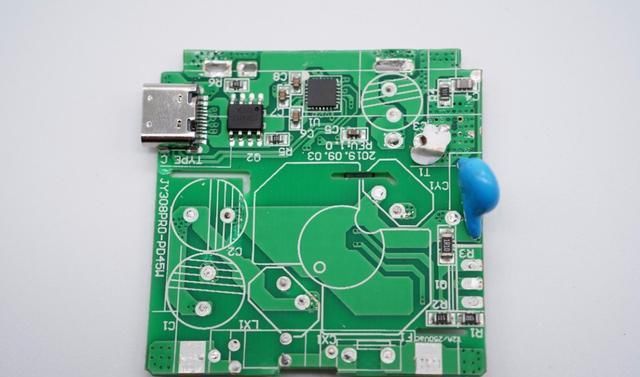

将输出端小板拆下。
文章图片

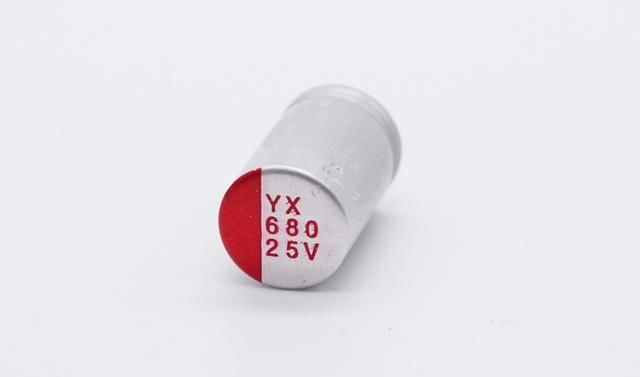

USB-C口输出滤波固态电容，规格均为25V 470μF，来自福建云星电子有限公司。云星固态电容专门针对USB PD快充设计，在105℃的工作环境下仍能保证2000小时的寿命，同时兼具耐高温、耐大纹波、低ESR等特性。
充电头网了解到，采用云星固态电容的电源产品还有REMAX 1A1C 65W氮化镓充电器、征拓2C1A 65W氮化镓充电器、洛克65W中国芯氮化镓快充充电器、爱否开物1A2C 65W PD氮化镓充电器、爱否开物F1多口USB PD充电器、倍思充电器移动电源二合一等。
文章图片
此外USB-C口旁边还有协议芯片和输出VBUS开关。
文章图片

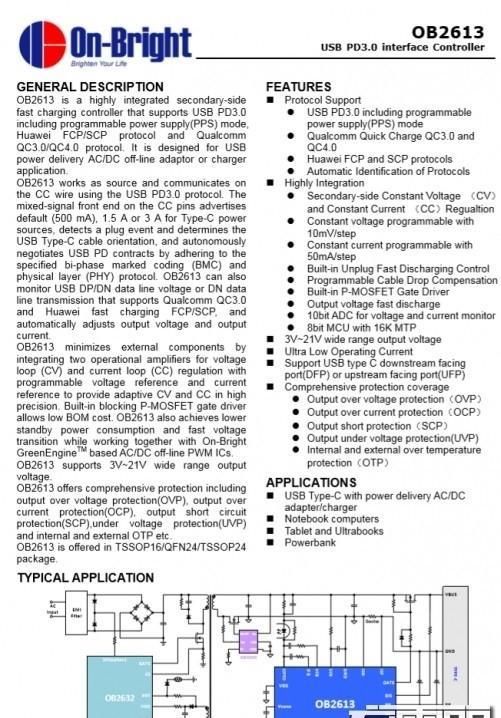

协议IC特写，昂宝OB2613，用于支持PD协议和电压调节。OB2613是昂宝电子开发的一款高精度高集成度的USB PD控制器， 已于2018年11月获得USB-IF的PD3.0+PPS认证，并于2018年12月通过高通QC4+的测试认证。
昂宝OB2613符合USB PD3.0 V1.1规范，支持PPS模式，支持QC4/4+、BC 1.2协议、MTK PE+ 、华为FCP协议、APPLE 快充识别、三星快充识别等。通过预留的GPIO设置可支持A+C口双口快充设计，极具成本优势。
文章图片
其提供宽范围的VDD工作电压区间，使得客户使用传统变压器设计并免于使用LDO稳压线路给PWM芯片供电，同时其独有的环路自适应技术可完全应对USB PD应用的输出宽范围变化的要求。凭借雄厚的技术实力和品牌优势，目前OB2613方案已经在Dell、Lenovo等一线大厂实现量产。
昂宝电子为USB PD应用特别定制开发的PWM控制器OB2632，搭配OB2613协议芯片，为业界少有的能提供USB-PD适配器整体解决方案的厂商之一。充电头网了解到，该芯片此前已被JDB劲电宝 18W USB PD充电器、坤兴45W QC4+充电器采用。
文章图片

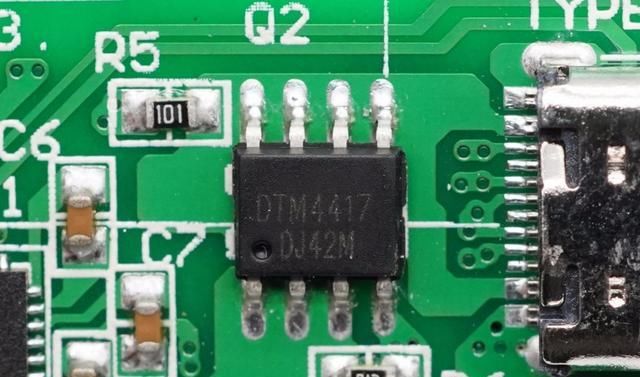

输出VBUS开关管特写，Din-Tek DTM4417，PMOS，耐压30V。
文章图片

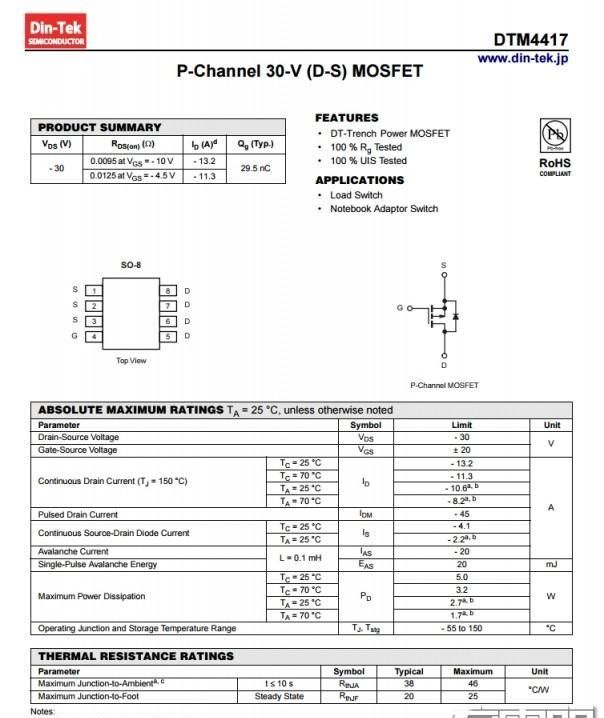

Din-Tek DTM4417详细资料。
文章图片
小板背面一览。
文章图片

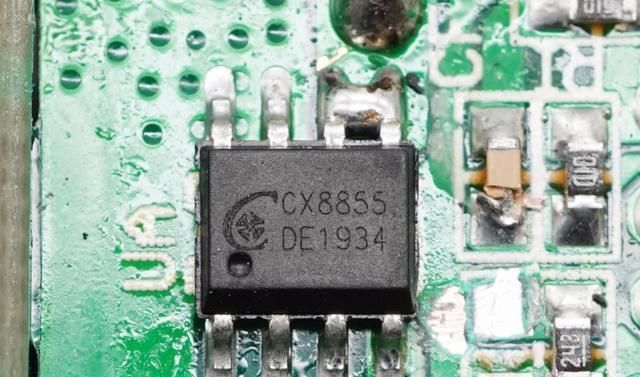

USB-A口采用诚芯微CX8855同步降压转换器，输入耐压32V，内置开关管，支持3.4A输出。
文章图片

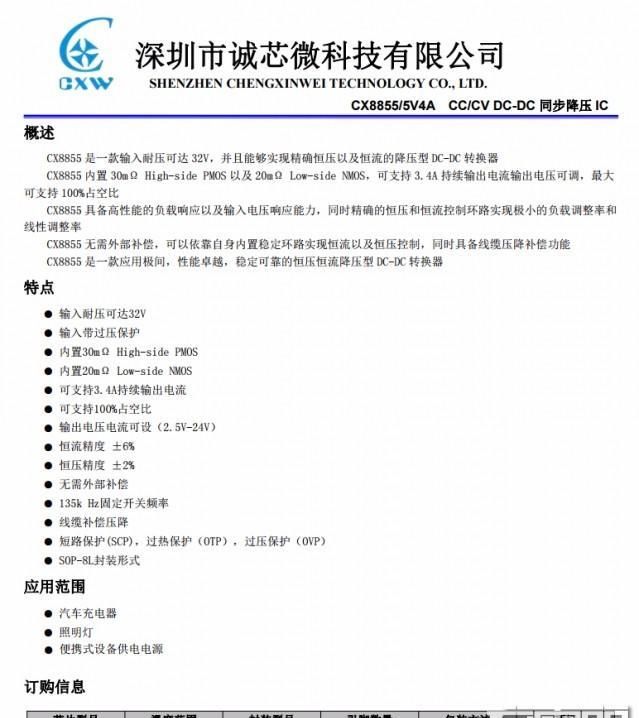

CX8855资料信息。
文章图片

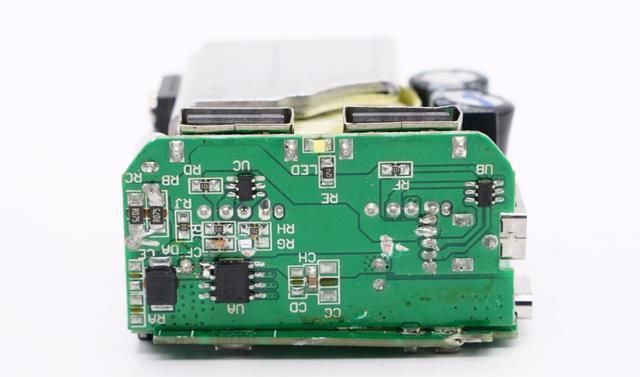

小板正面一览。
文章图片
降压电感特写，打胶固定。
文章图片

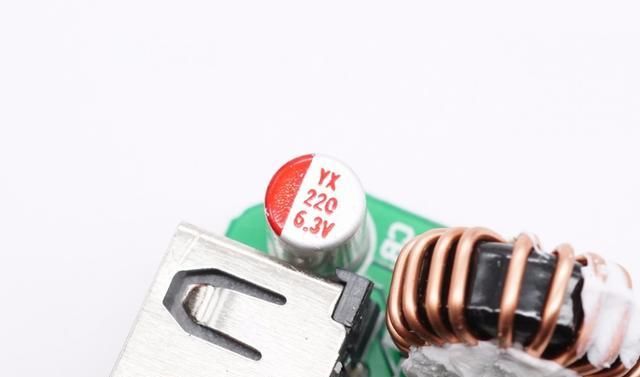

输出滤波固态电容特写，规格为6.3V 220μF，同样来自云星电子。
文章图片

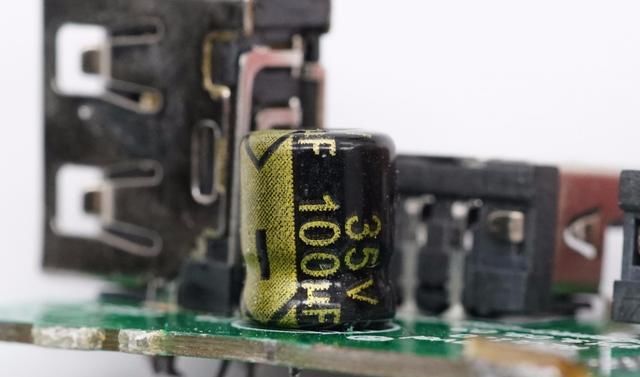

输入滤波电解电容特写，规格为35V 100μF。
文章图片

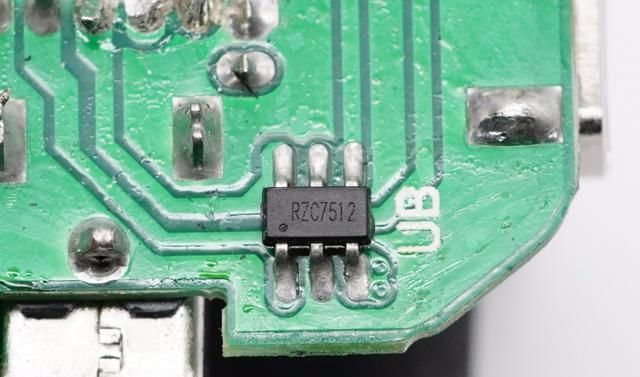

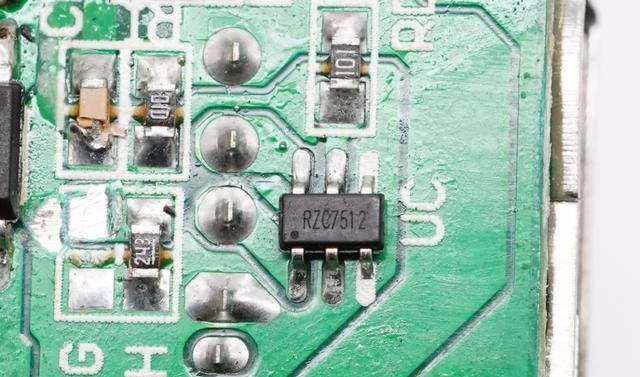

USB-A接口控制器采用安格瑞科技的RZC7512芯片，双路自动识别。
文章图片
RZC7512芯片资料信息。
文章图片
另一颗RZC7512芯片特写。
文章图片

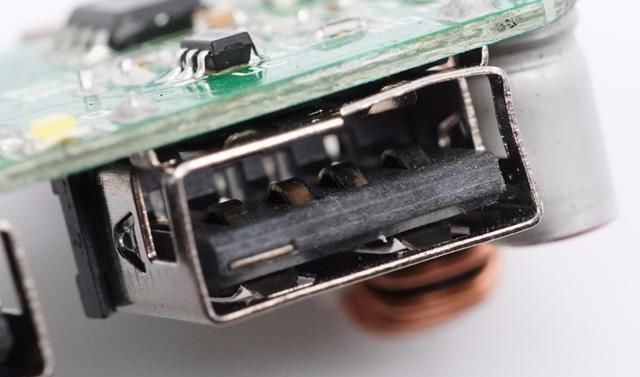

USB-A母座特写。
文章图片

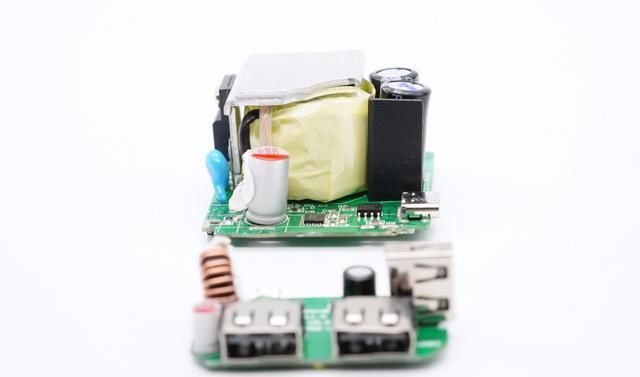

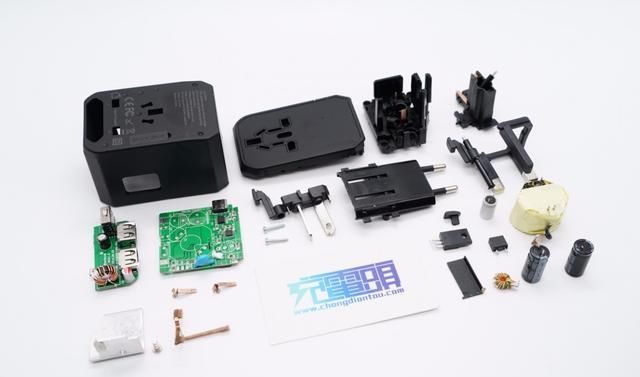

全部拆解完毕，来张全家福。
【 充电|万旅45W快充旅行转换插座拆解，一个便可走遍世界】充电头网拆解总结
万旅3A1C 45W PD旅行转换插座采用按压滑动插脚，使得产品整体小巧灵活，易于携带。内置充电器A口支持最大12W输出；C口支持QC2.0/3.0、MTK PE+2.0、PD3.0快充，具备5V3A、9V3A、12V3A、15V3A、20V2.25A和3.3-16V/3A电压档位，最大45W快充输出可以满足多数电子产品的充电需求，从而省去携带充电器的麻烦，出国带一个就够了。
