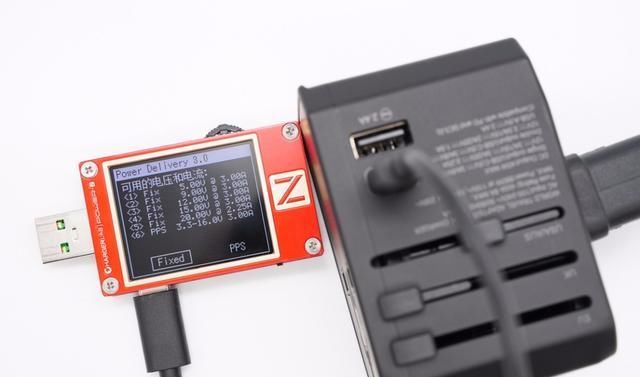

除此之外，其PDO报文显示USB-C口还支持USB PD3.0快充标准，具备5V3A、9V3A、12V3A、15V3A、20V2.25A五组固定电压档位以及3.3-16V/3A一组PPS电压档位。
文章图片

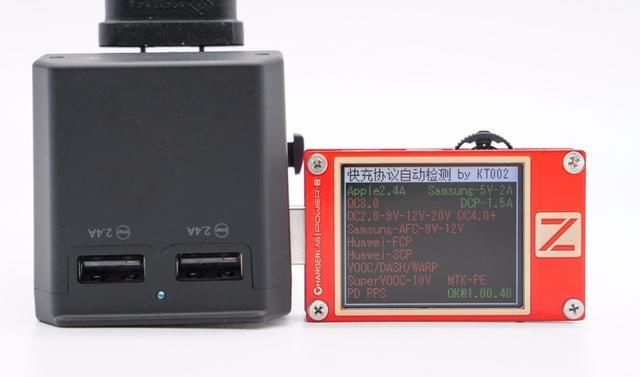

另外使用KT002检测发现三个USB-A口的输出协议一样，都支持Apple 2.4A、Samsung 5V/2A和DCP协议。
二、万旅旅行转换插座拆解
文章图片
将机身正面外壳拆下，可以看到插孔都配有安全门，安全门通过小弹簧进行复位。
文章图片

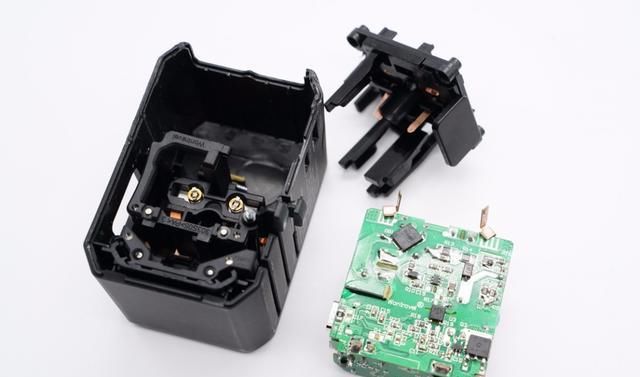

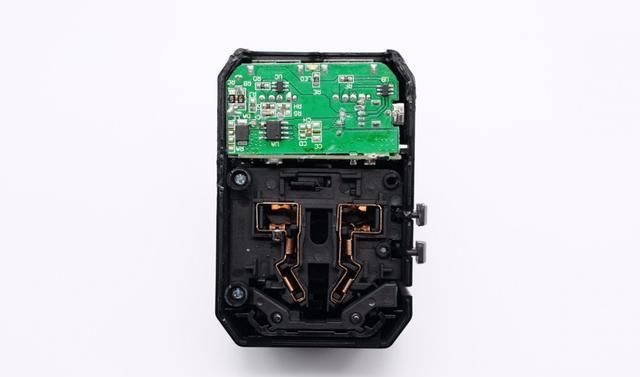

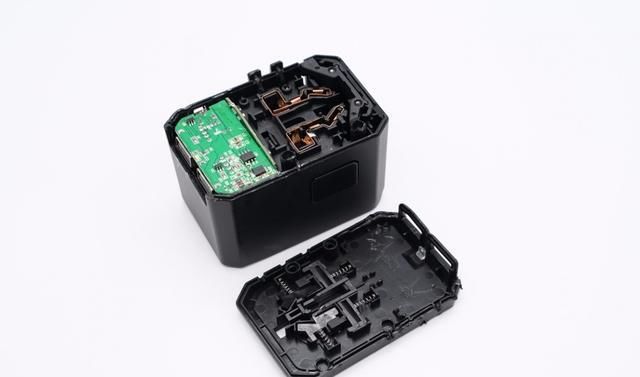

机身内部布局一览，上端是充电器PCB板，下端安置输入插脚和AC插孔。
文章图片

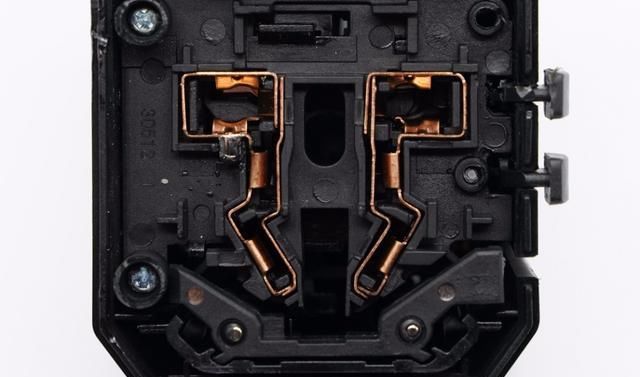

AC插孔采用一体铜带设计，左侧有螺丝对塑料板进行固定。
文章图片
拆掉螺丝取出塑料板和PCB板，PCB板输入端和铜带焊接通电。
文章图片

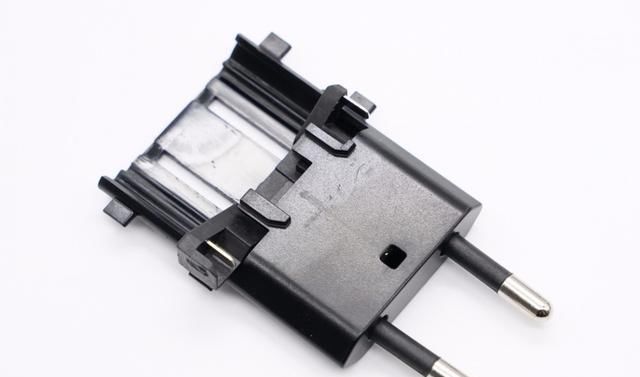

欧规插脚特写。
文章图片

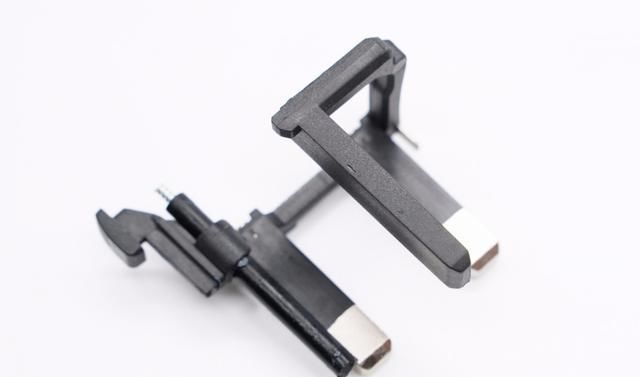

英规插脚特写。
文章图片

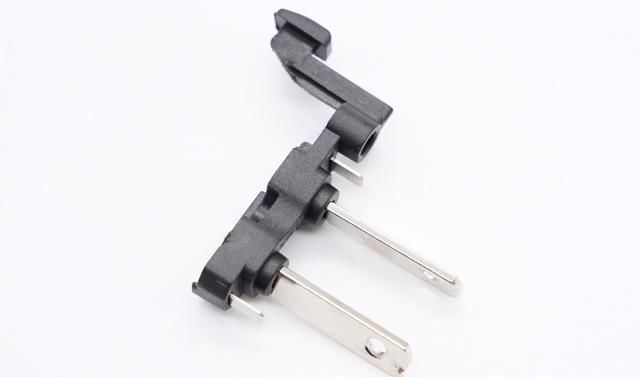

美规插脚特写。
文章图片

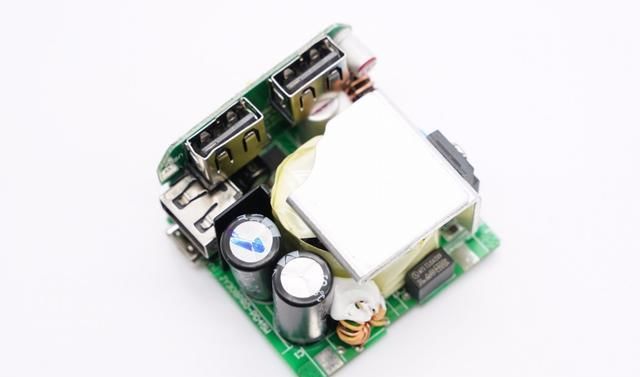

充电器PCB板正面一览，开关管的散热片延伸到变压器上，输出端三个USB-A口焊接在小板上。
文章图片
板子背面一览，初次级之间分界明显，并设有镂空槽放置隔离板。
通过对PCB板正背面电路分析发现，万旅45W PD旅行转换插座内置充电器采用开关电源宽范围输出，USB-C通过协议芯片控制输出合适电压，三个USB-A口二次降压以5V恒压输出的设计架构。下面我们就从输入端开始一一了解各元器件的信息。
文章图片

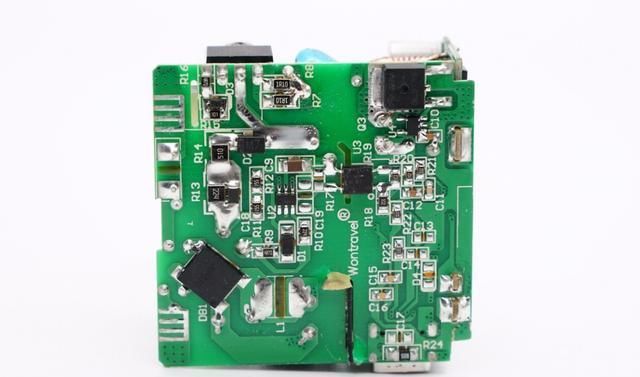

PCB板前端一览。
文章图片

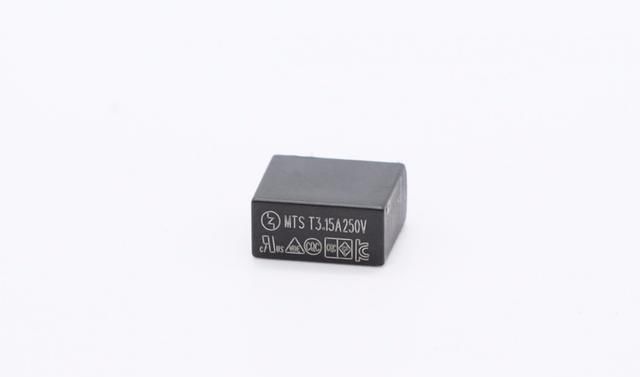

延时保险丝规格为3.15A 250V。
文章图片

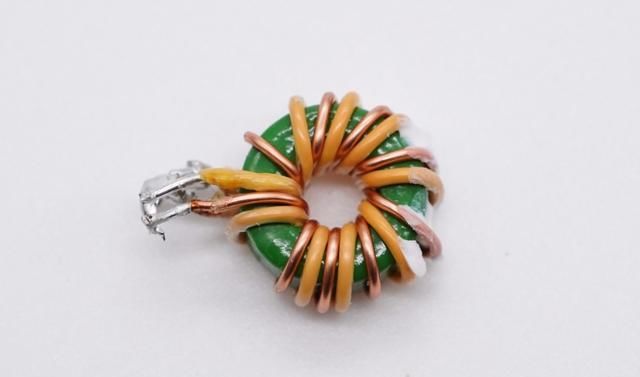

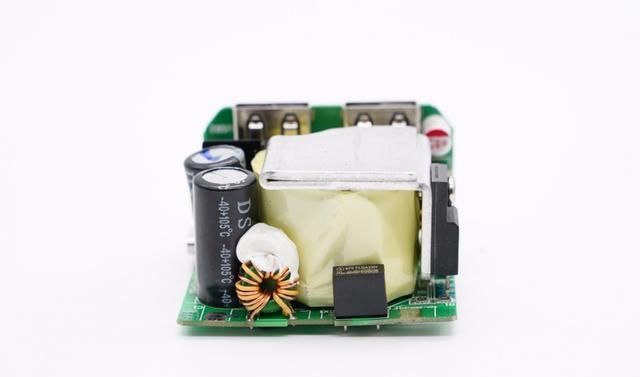

共模电感打胶固定，用于滤除EMI干扰。
文章图片

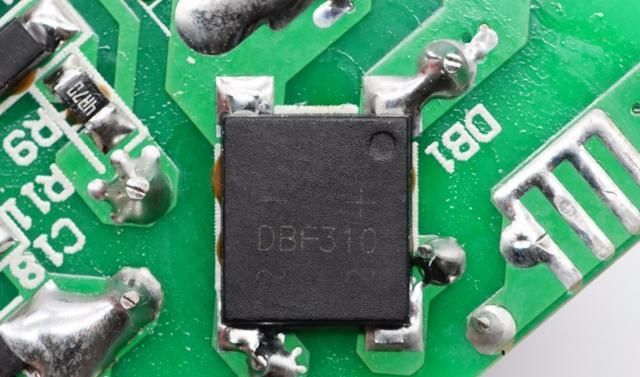

输入端DBF310整流桥。
文章图片
PCB板侧面一览，高压滤波电容和USB母座之间设有隔离板。
文章图片

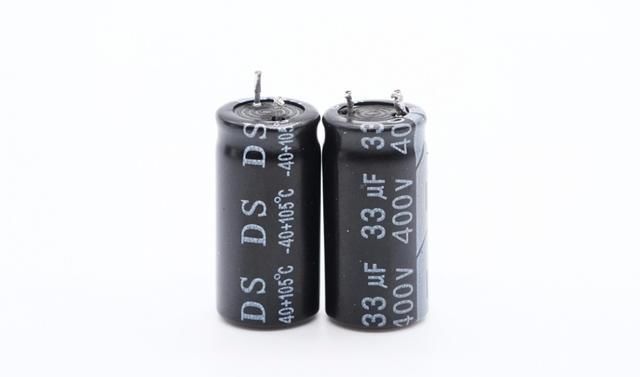

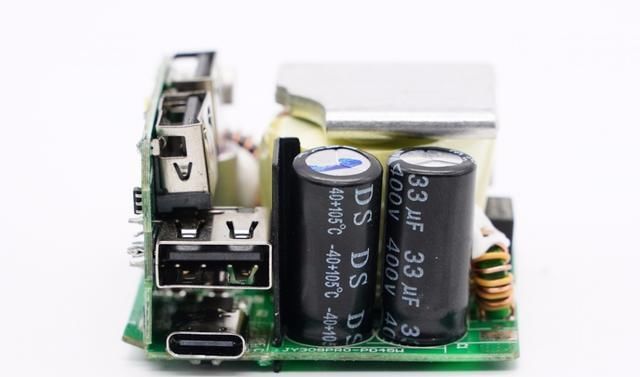

两颗高压滤波电解电容规格均为400V 33μF。
文章图片
PCB板另一侧一览，初级开关MOS使用螺丝固定在散热片上。
文章图片
初级PWM主控芯片采用昂宝OB2632。该芯片支持PD电源适配器和宽输出范围适配器，支持扩展的突发模式控制以提升效率和降低待机功耗，支持自恢复的逐周期电流限制和过载保护。
文章图片

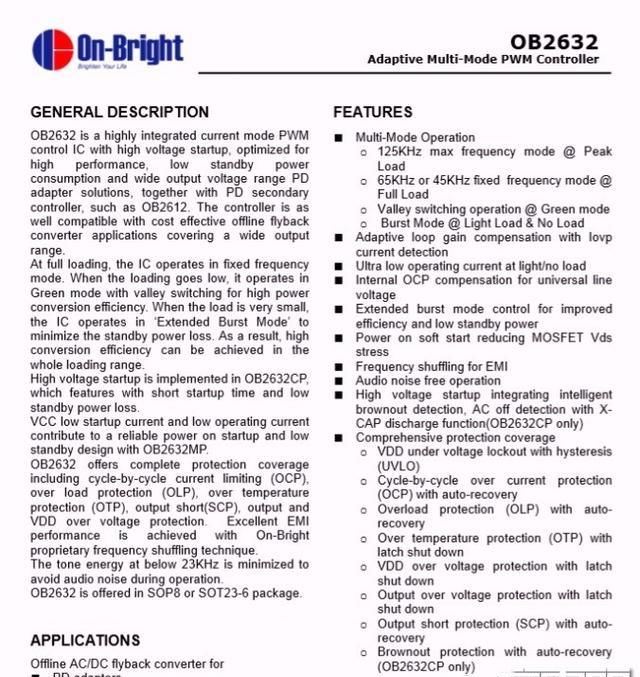

昂宝OB2632详细资料。充电头网了解到，采用昂宝OB2632的产品还有Benks邦克仕18W USB PD充电器、ANKER单口30W USB PD充电器A2014、HELPERS LAB 2A2C 75W快充充电器、京造63W USB PD三口快充充电器、MOMAX 66W USB PD充电器等。
文章图片

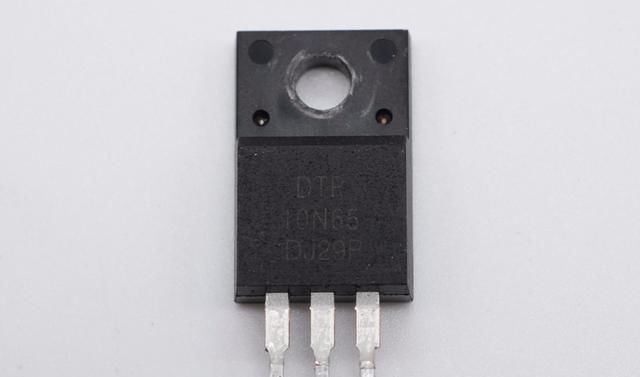

初级开关MOS特写，DTP10N65，耐压650V，来自Din-Tek。
文章图片

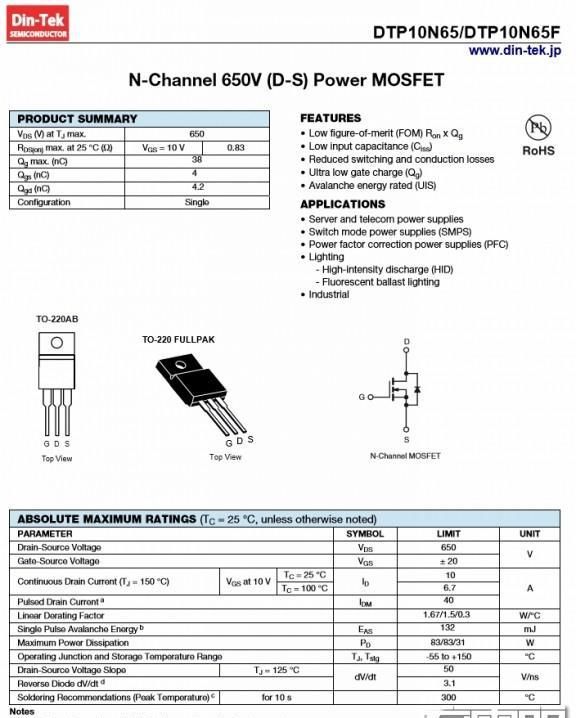

Din-Tek DTP10N65 详细资料。
文章图片

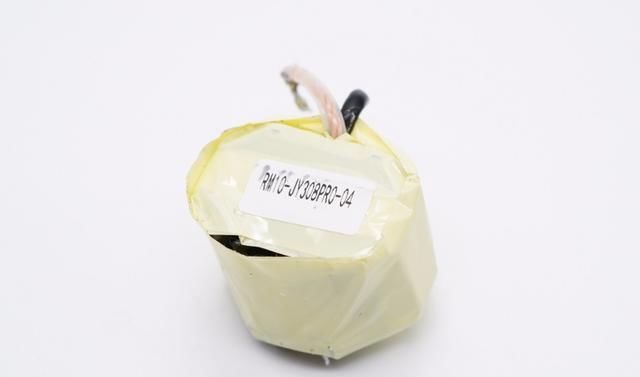

变压器使用绝缘胶带包裹，顶部贴有信息贴纸，次级采用多层绝缘线。
文章图片

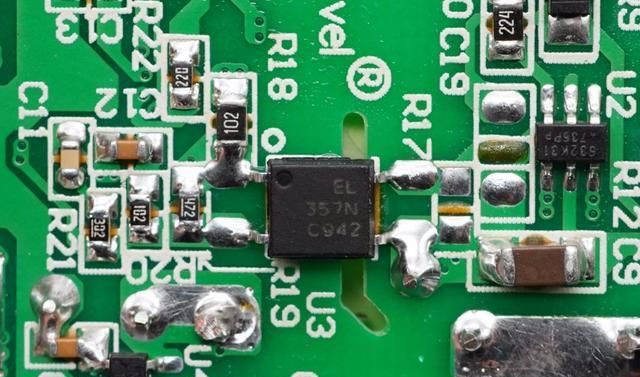

亿光EL 357N光耦，横跨在初级和次级之间，用于初级次级通信，反馈调节输出电压。
文章图片

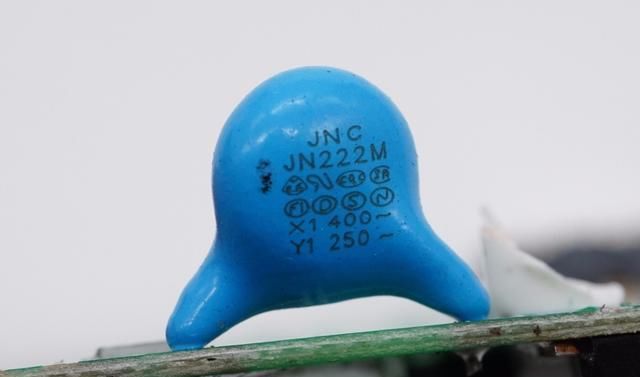

输出抗干扰蓝色Y电容，来自JNC嘉耐电子有限公司。
文章图片
次级同步整流控制器是力生美LN5S03，这是一款高性能次级同步整流控制器，支持多种开关电源工作模式，驱动电流大，工作电压宽，适合高能效电源适配器。
