知识科普|慧能泰发布电路极简PD Sink（PD诱骗）芯片HUSB238，已获PD认证
【知识科普|慧能泰发布电路极简PD Sink（PD诱骗）芯片HUSB238，已获PD认证】_原题为 慧能泰发布电路极简PD Sink（PD诱骗）芯片HUSB238 ， 已获PD认证
近日 ， 慧能泰Hynetek发布了世界上最简的USB PD Sink（PD受电端芯片 ， 也叫PD诱骗芯片）芯片HUSB238 ， 传输的额定功率最高可达100W 。 HUSB238兼容PD3.0 V1.3和Type-C V1.4 。 它还可以支持BC1.2 DCP、CDP和SDP和Apple 5V2.4A充电协议 。 它可以用于具有传统桶连接器或USB micro-B电源连接器的电子设备 ， 如无线充电器、无人机、物联网设备、智能扬声器、电动工具、智能家居、小家电和其他设备 。 HUSB238支持3mmx3mm DFN-10L封装 ， 后续还有6 pin的更简封装类型可供选择 。
这种方案也被称为桶形连接器替换（Barrel Connector Replacement ， BCR） ， 旨在替代传统的桶形连接器和DC插座（DC JACK） 。 随着USB-C的流行 ， 越来越多的桶形连接器正在转换成USB-C连接器 ， 并实现USB PD快充 。 这样的转换具有以下诸多优点：
大一统的充电接口, 充电器接口全兼容 ， 给消费者带来极大的便利 。 减少电子垃圾 。 全球每年生产逾一百万吨充电器 ， 欧盟等组织已经立法减少电子垃圾 。 标准化设计 ， 节省工程开发的Time-To-Market ， 节约研发成本 。 电源和数据通道统一 ， 可以实现小型化并降低成本 。
文章图片

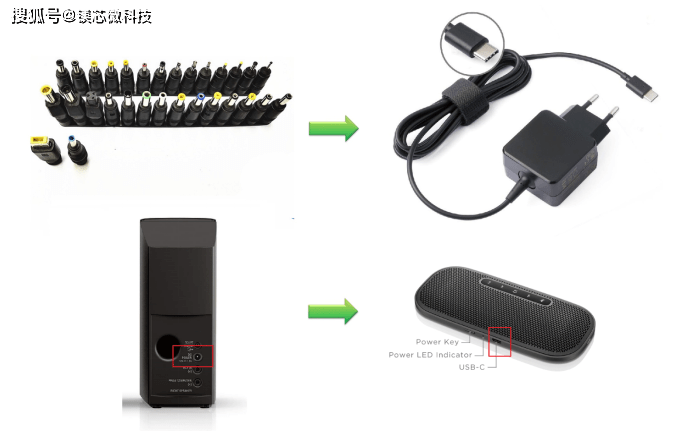

图1. USB-C 连接器正在替代传统的桶形连接器
HUSB238产品主要特点有：
USB-IF 认证 TID 3666USB PD sink 控制器支持Type-C 1.4 & USB PD3.0标准传统的USB受电设备 ， BC1.2 SDP, CDP和DCP 检测 ， Apple Divider 3 检测等3.0 至 25V 工作电压范围 ， VIN ， GATE最高耐压30V ， CC1 和 CC2 引脚25V高压保护外部电阻网络设置动态申请电流电压值（VSET & ISET)I2C 通信实现高级PDO申请Cable应用可模拟eMarker功能 ， 适用于电流大于3A应用集成负载开关驱动 ， 可驱动PMOS或者负载开关芯片VBUS过压和欠压保护过温保护 ， 过温保护门限可配置低工作功耗工作温度范围：-40°C - 125°C
文章图片

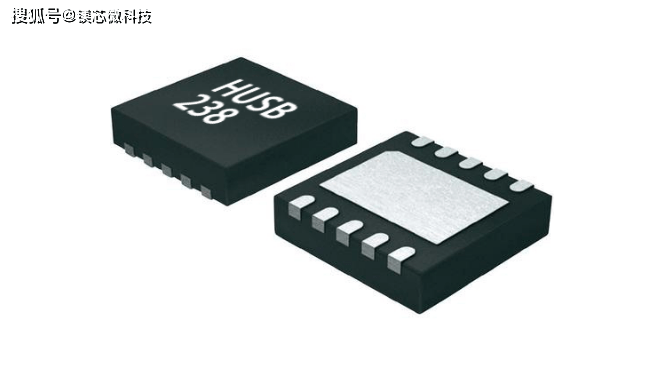

图2. HUSB238封装
文章图片

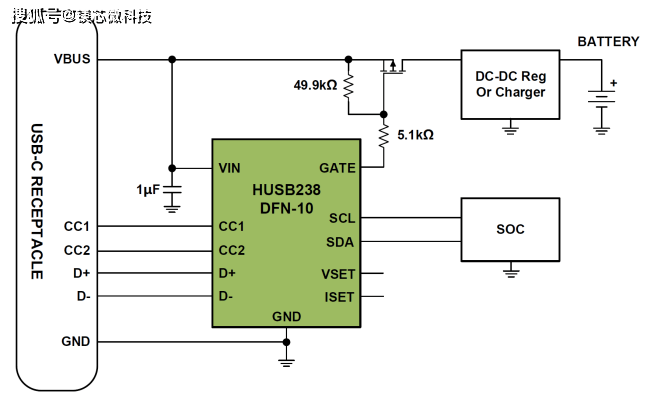

图3. HUSB238参考原理图
HUSB238的主要优点如下图所示：
文章图片

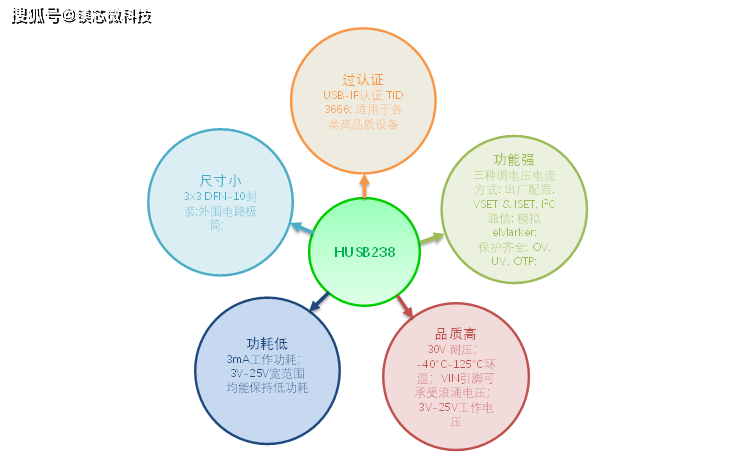

图4. HUSB238优点
HUSB238已经取得USB-IF的PD3.0认证 ， TID为3666 ， 在兼容性、可靠性和性能等各方面表现优异 。 在慧能泰实验室125°C高温环境下 ， HUSB238经受住了十万次以上0V-25V快速电压浪涌冲击 。
慧能泰还提供了用于设备端的PD诱骗模块 ， 带USB-C母座 。 开发各类设备的工程师可以直接把PD诱骗模块与原有的供电系统连接 ， 快速完成产品的升级和替换 。 慧能泰后续会提供详尽的技术支持 ， 协助开发工程师完成产品的升级 。
文章图片

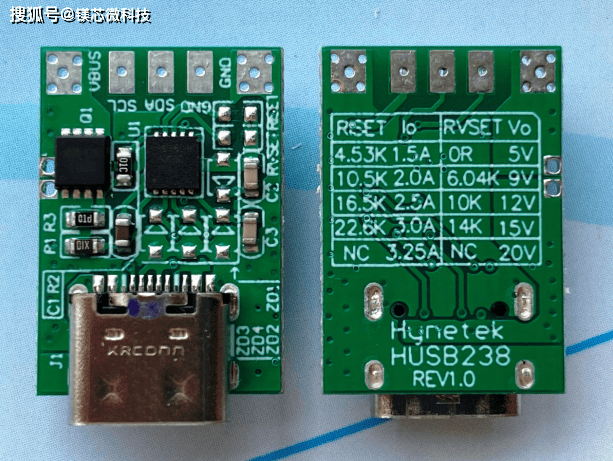

图8. PD诱骗模块（带USB-C母座）
除了之外 ， 慧能泰提供了用于线缆转接的PD诱骗小板 。 该小板除了智能化PD诱骗、支持最大100W的PD诱骗功能之外 ， 还支持eMarker功能和90°C过温保护功能 。 该小板特点如下：
5A电流输出双层PCB结构 ， 成本超低小型化8mmx8mm PCB尺寸 ， 厚度小单面贴片外围极简
文章图片

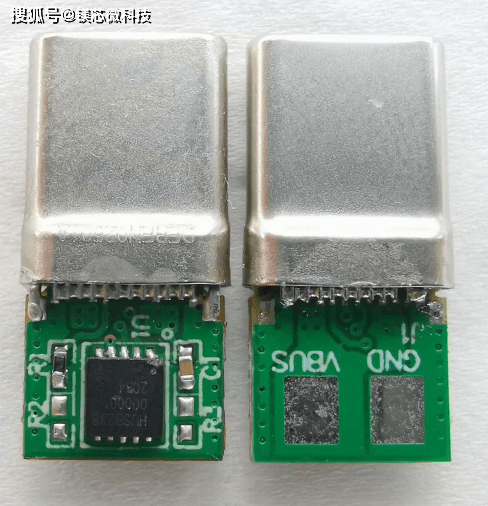

图9. PD诱骗小板（带USB-C公头）
这两款样机都开放免费申请 。 用户填写好以下信息 ， 通过公司邮箱发邮件到zj@mexwe.net邮箱 ， 经审核通过即可免费申请一块PD诱骗模块（带USB-C母座）或两块PD诱骗小板（带USB-C公头） 。 限量供应 ， 先申请先得 。
公司名申请人联系电话项目描述申请模块还是小板申请数量

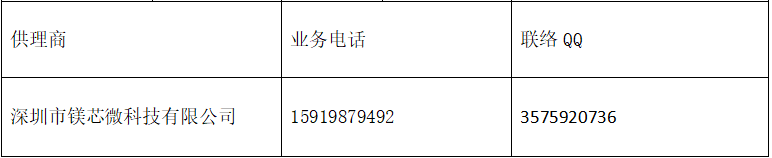

联系方式：
文章图片
联系方式
电话：(86)755 82956456
邮箱：zj@mexwe.net
