设计|拆解报告：UIBI柚比30W 1A1C氮化镓快充充电器( 二 )
净重约为82g 。
文章图片

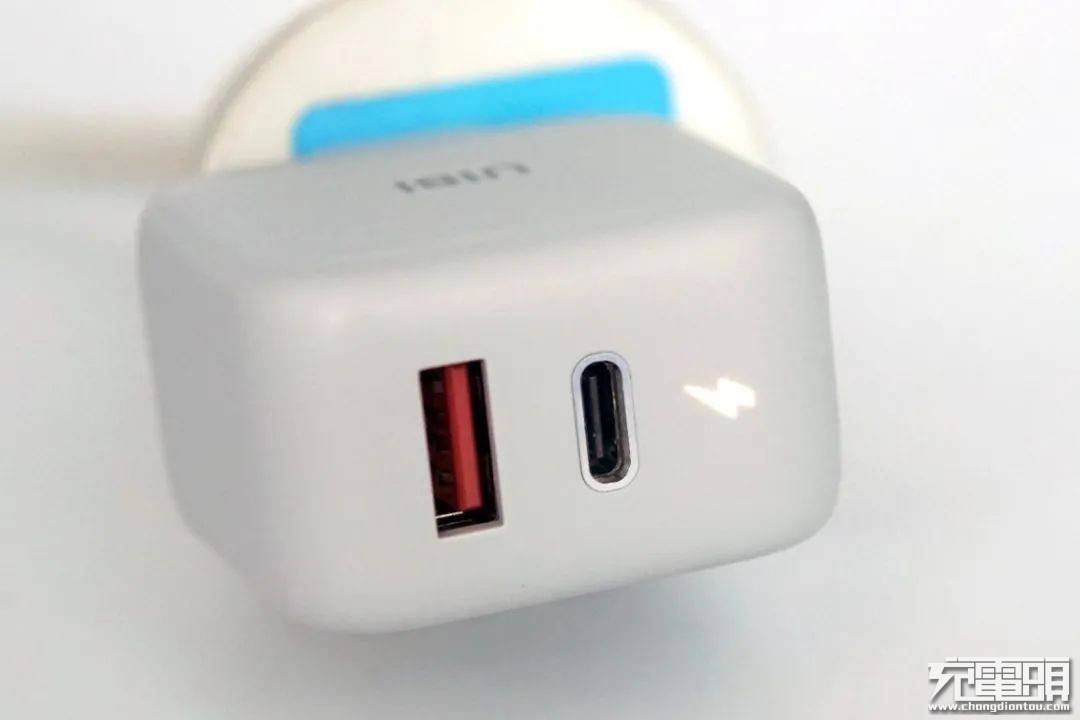

接通电源后 ， 闪电logo透光 ， 亮白光 ， 指示充电器通电 。
文章图片

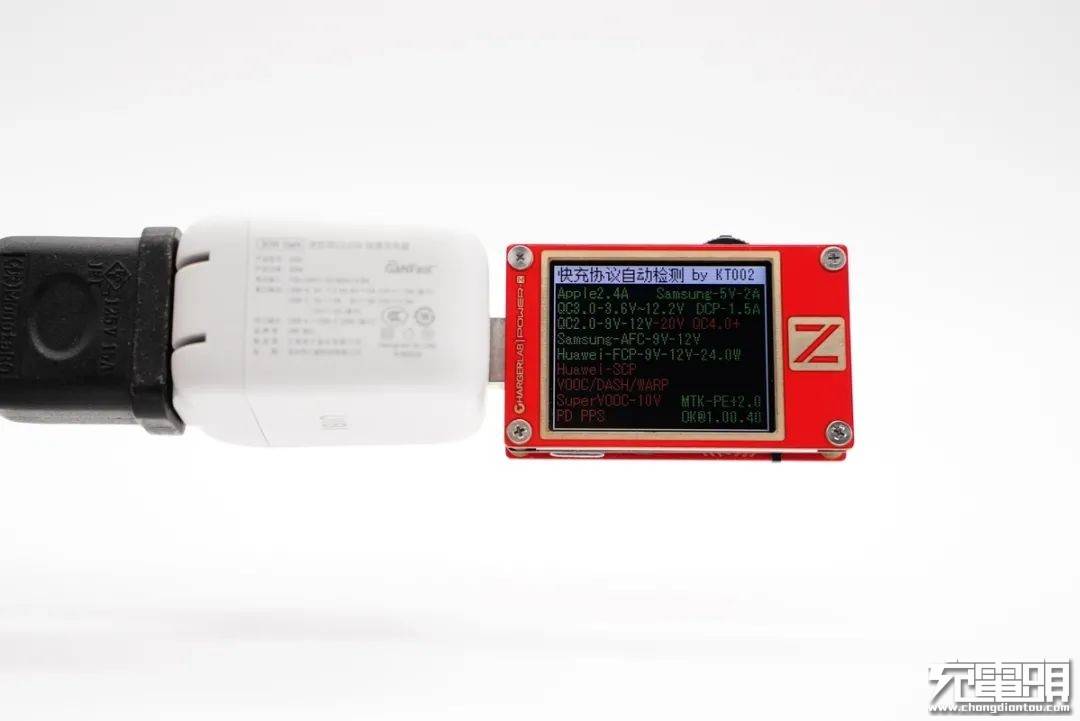

使用ChargerLAB POWER-Z KT002检测USB-A口输出协议 ， 显示支持Apple 2.4A、Samsung 5V/2A和DCP协议 ， 以及QC2.0/3.0、AFC、FCP和MTK PE+2.0快充协议 。
文章图片

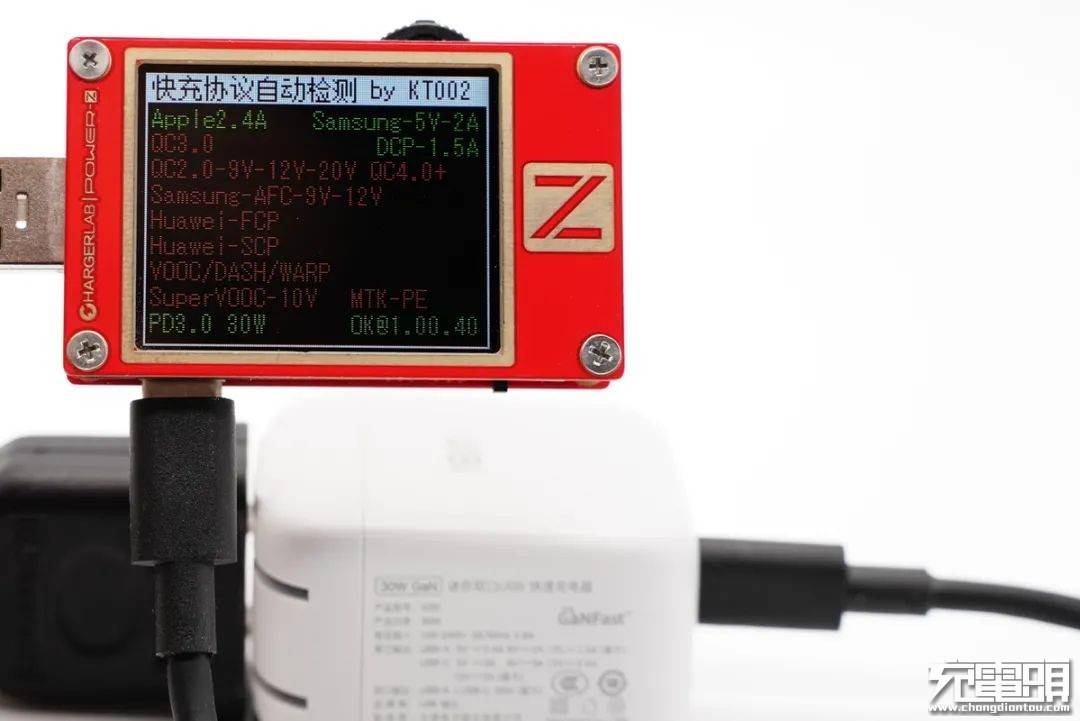

另外使用KT002检测USB-C口输出协议 ， 显示支持Apple 2.4A、Samsung 5V/2A、DCP和PD3.0协议 。
文章图片

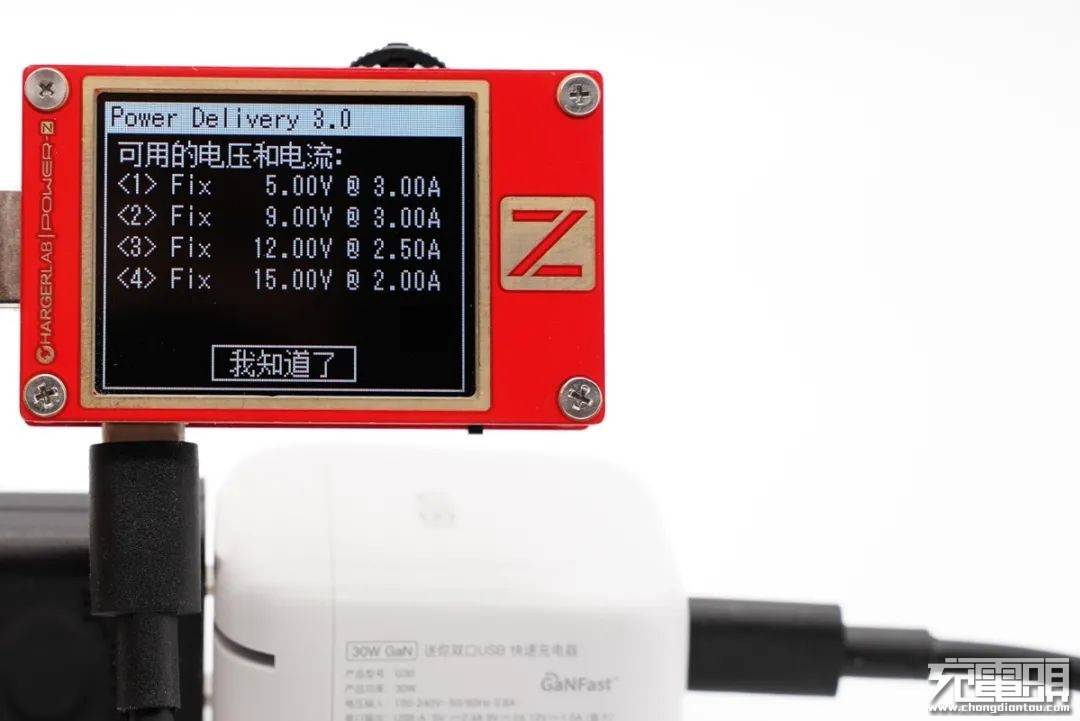

除此之外 ， 其PDO报文显示USB-C口具备5V3A、9V3A、12V2.5A、15V2A四组固定电压档位 。
二、UIBI柚比30W氮化镓充电器拆解
文章图片

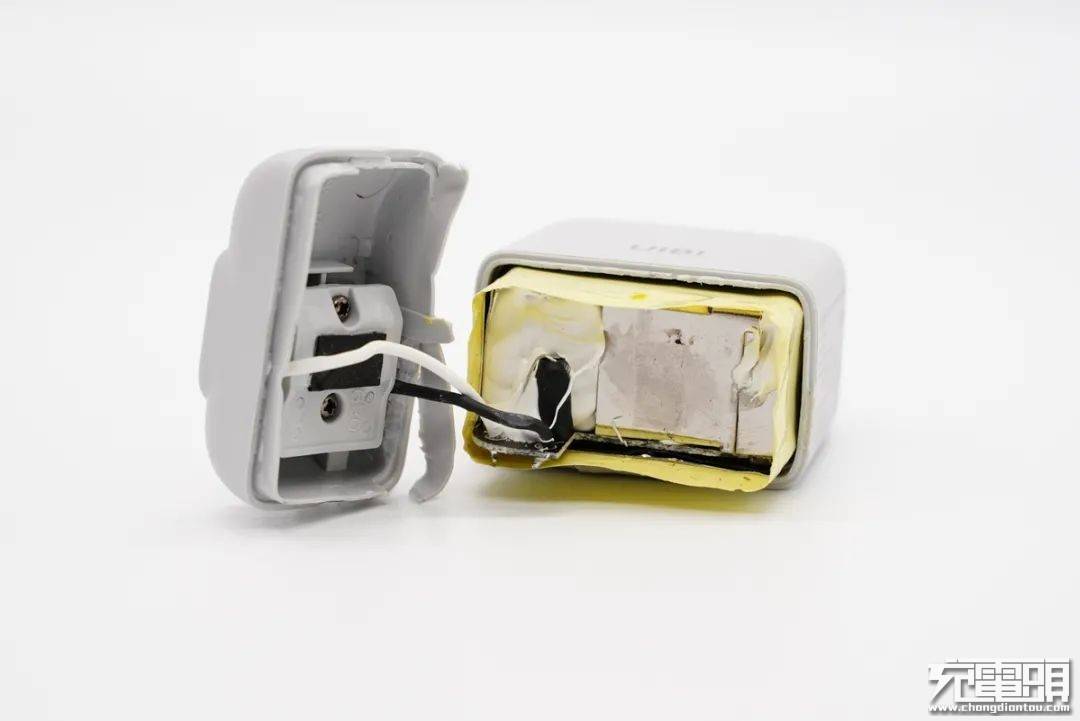

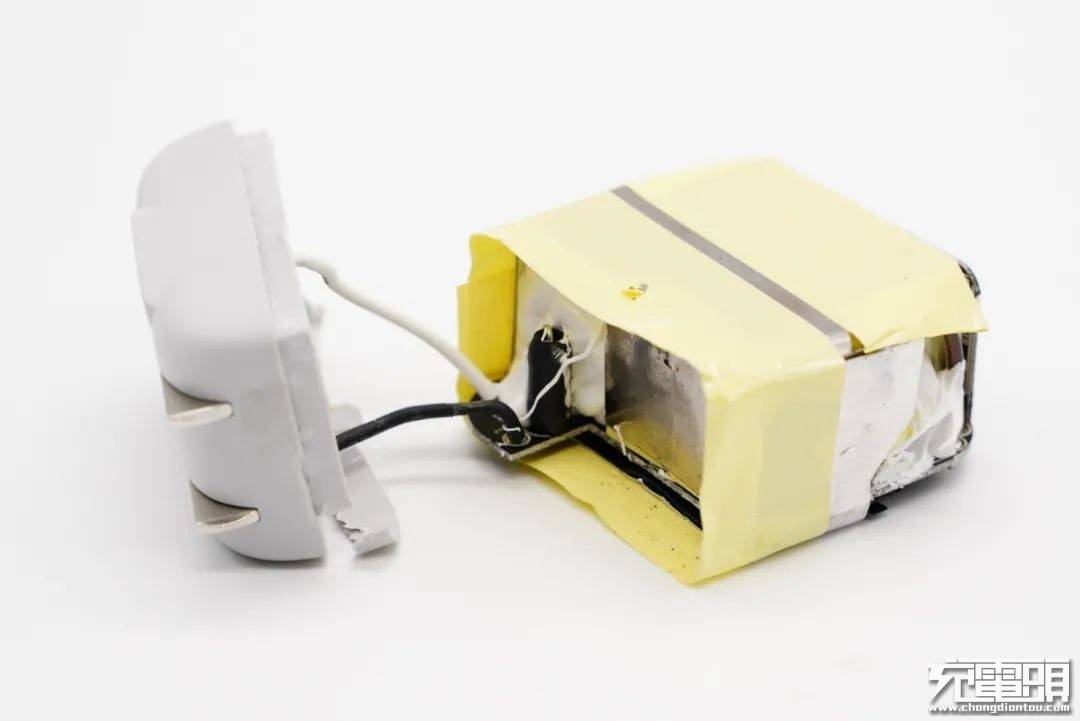

将输入端外壳拆开 ， 插脚使用螺丝封装固定 ， 通过AC导线焊接和PCB板连通通电 ， PCB外部包裹绝缘胶带 。
文章图片
充电器外围覆盖大面积金属散热片 ， 并贴有绝缘胶带 。
文章图片

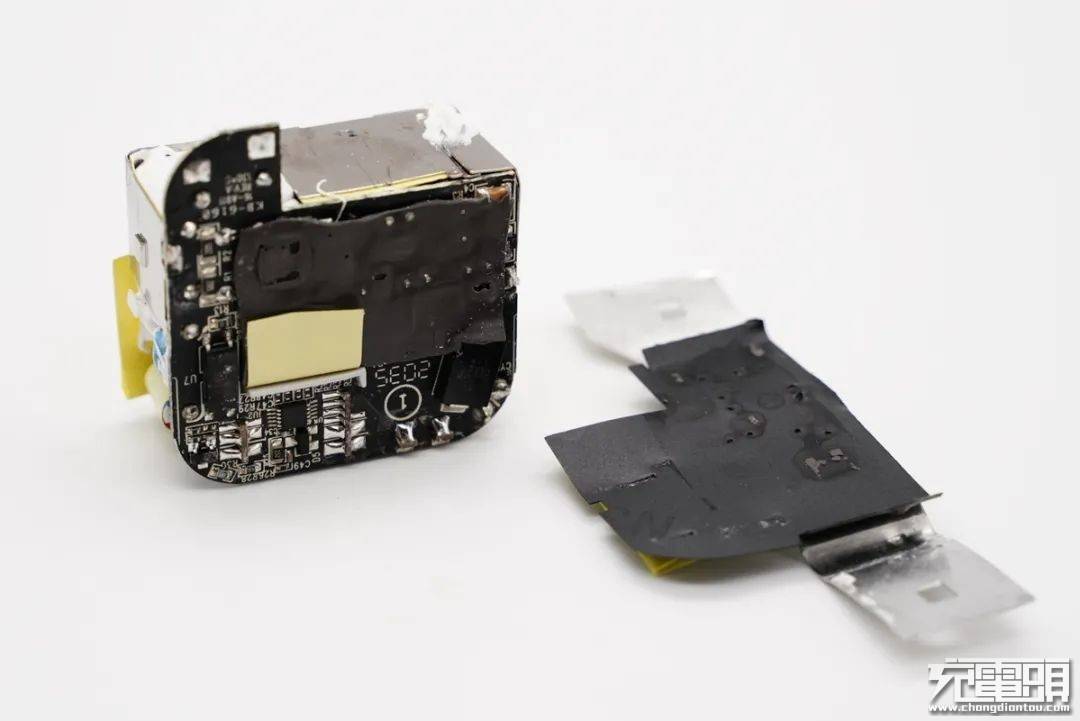

将散热片拆下 ， PCB板和散热片之间还设有导热垫和隔离板 ， 增强导热和绝缘效果 。
文章图片
PCB板正面一览 ， 元器件之间大量注胶处理 ， 增强导热并且提高内部稳定性 。
文章图片

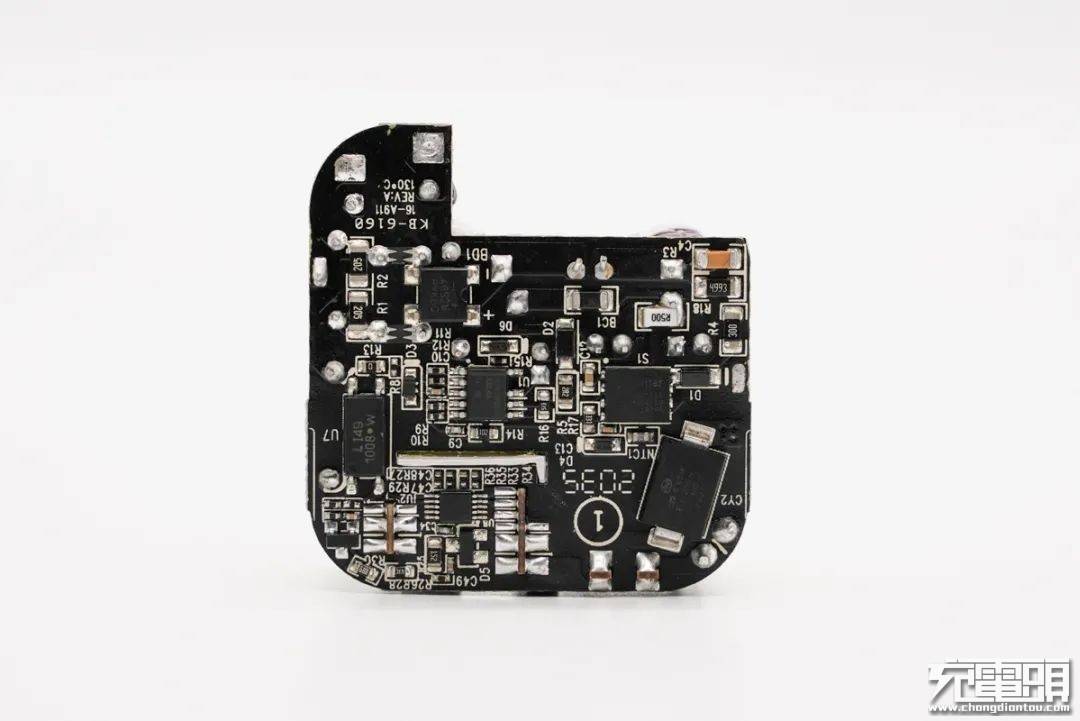

PCB板背面一览 。
经过对充电器电路观察后发现 ， UIBI柚比这款氮化镓充电器采用了时下热门的开关电源定压输出 ， 两路DC-DC独立降压输出功率智能分配的设计架构 。 下面从输入端开始深入了解整个电路设计情况 。
文章图片

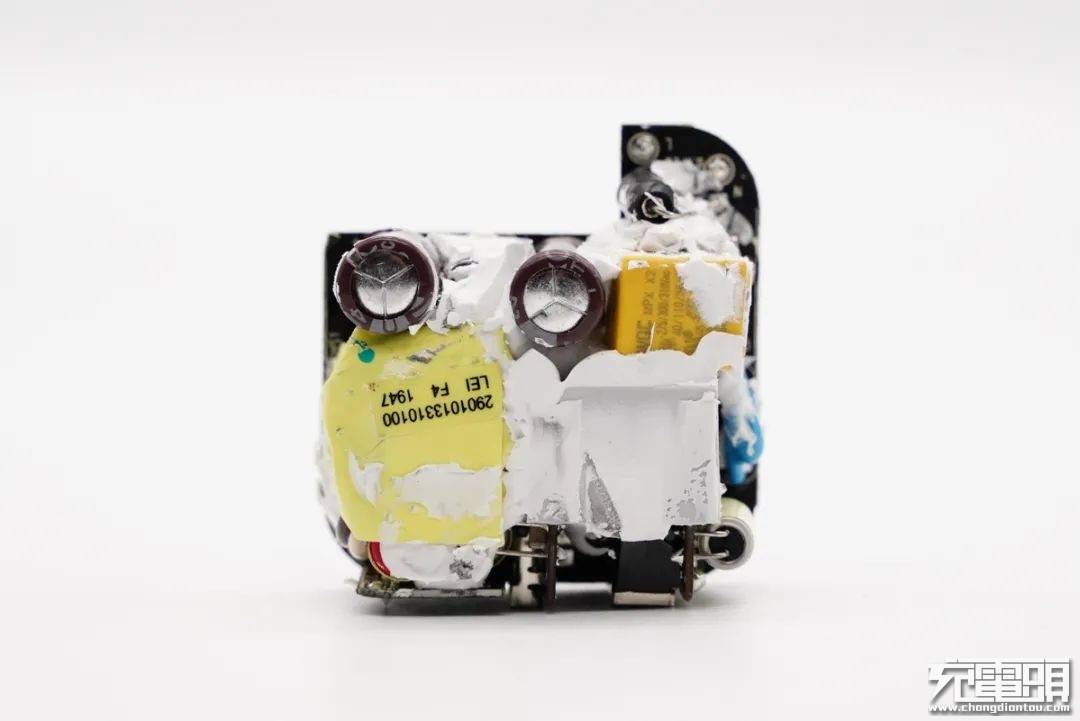

输入端一览 ， 元器件之间打胶填充空隙 。
文章图片

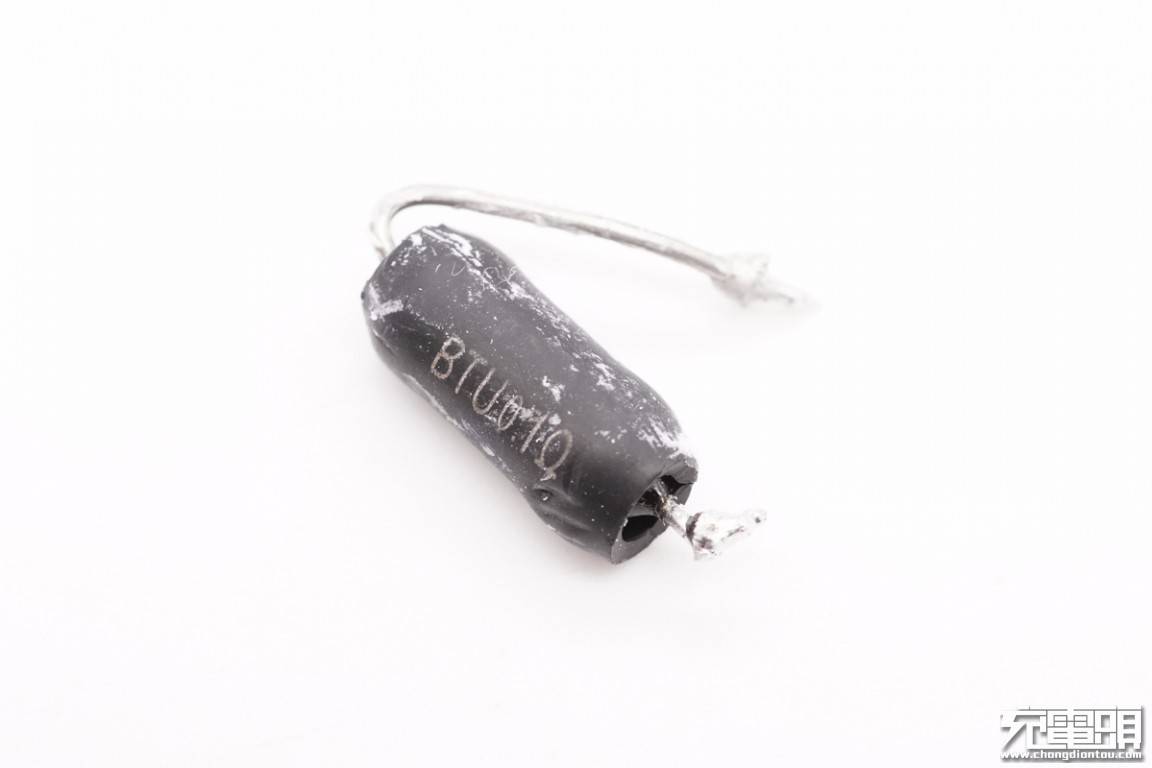

输入端保险丝外套热缩管保护 。
文章图片

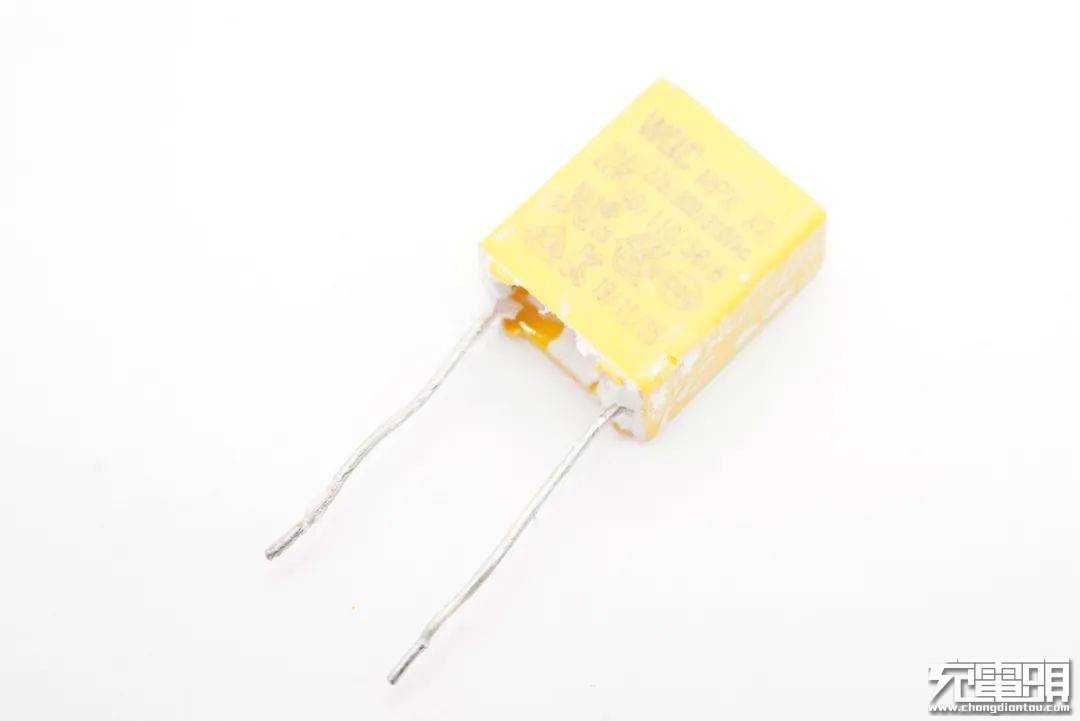

安规X电容来自WQC东莞威庆电子 。
文章图片

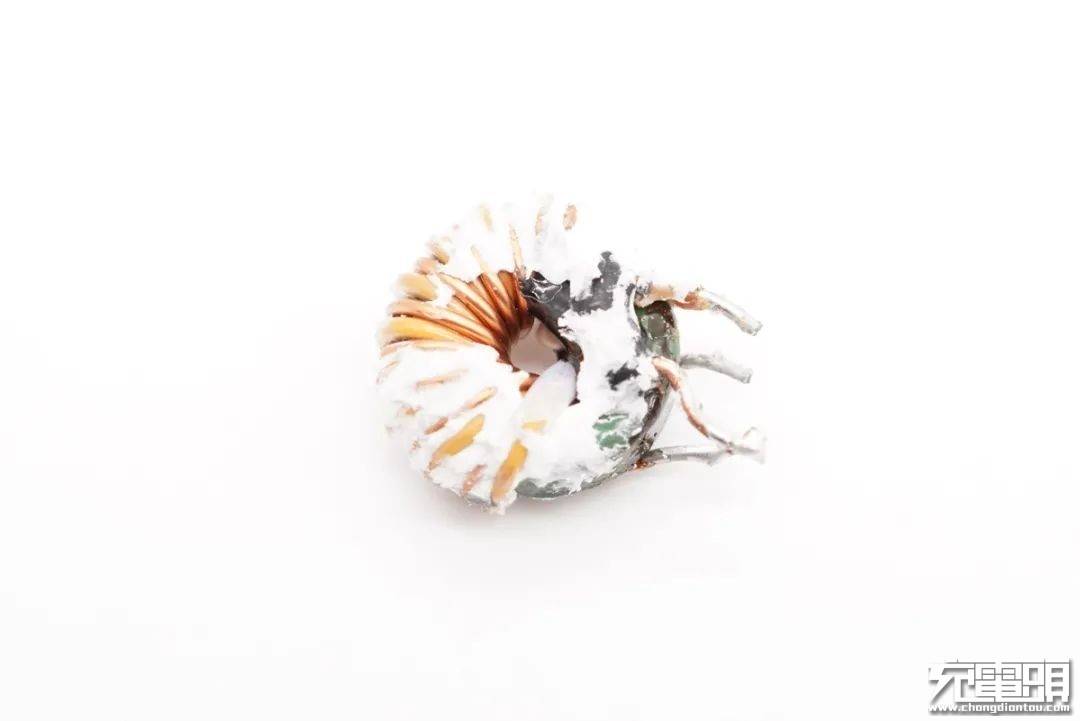

共模电感特写 ， 用于滤除EMI干扰 。
文章图片
色环电感特写 。
文章图片
输入端ABS2M整流桥特写 。
文章图片

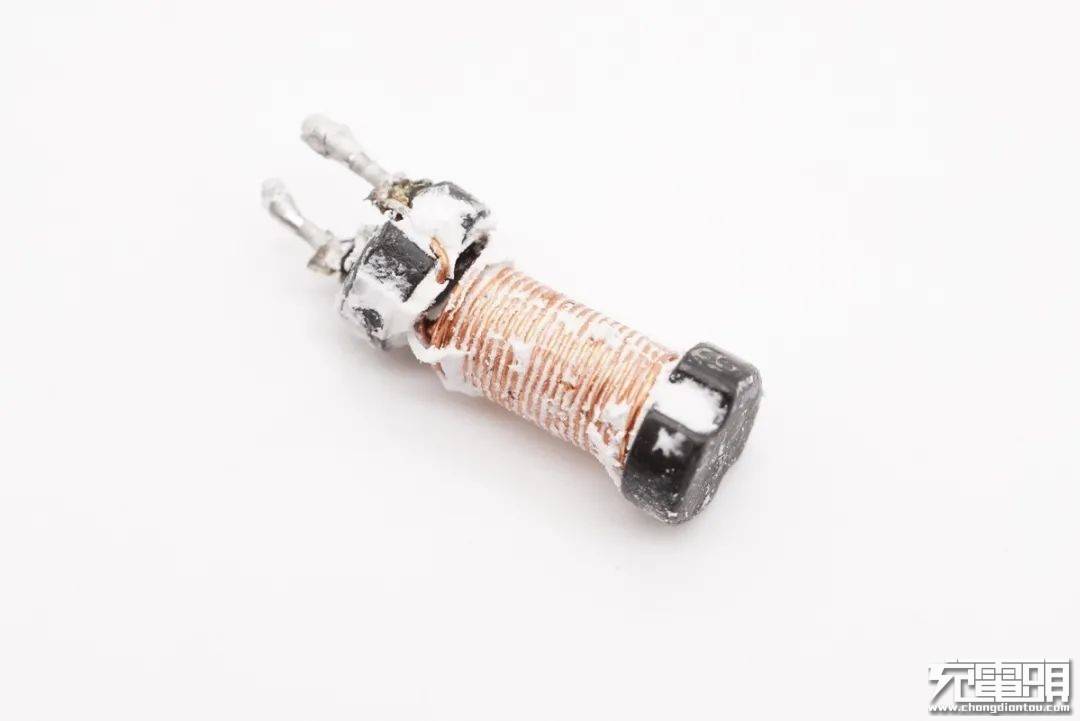

工字电感特写 。
文章图片

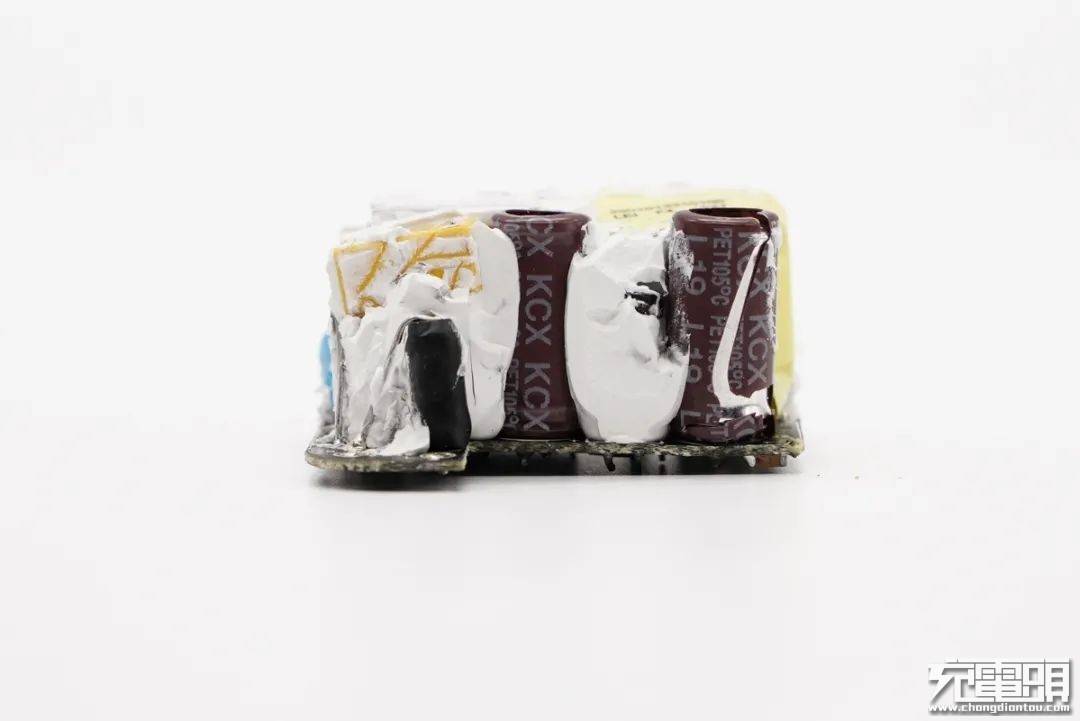

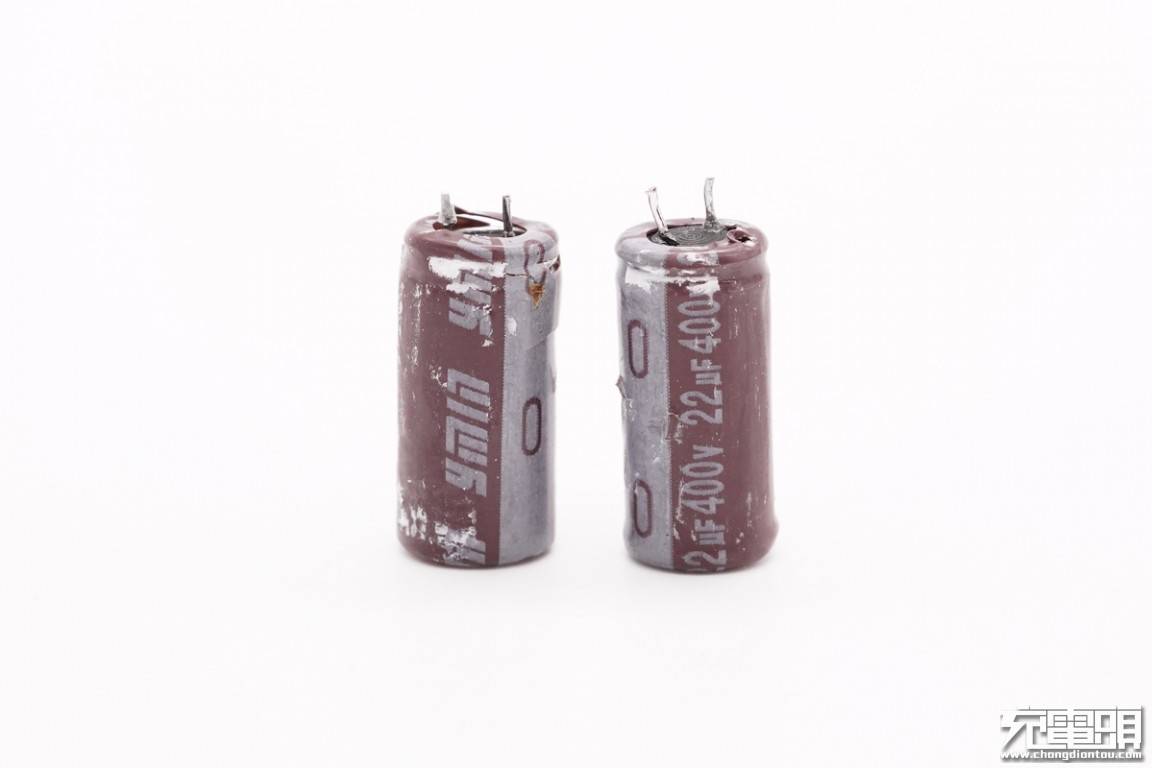

两颗高压滤波电解电容规格均为400V 22μF ， 永铭KCX系列 。 这是永铭2019年推出的快充电源专用产品 ， 其工作温度范围在-55℃~105℃ ， 3000小时寿命 ， 并具备抗雷击、低漏电流（低待机功耗）、高纹波电流、高频低阻抗等性能优势 。
充电头网了解到 ， 凭借小体积的特点 ， 永铭KCX系列电解电容还被京造65W 1A1C氮化镓快充充电器、努比亚65W 2C1A氘锋氮化镓快充、毕亚兹2C1A 65W氮化镓快充、SlimQ 65W氮化镓USB PD快充、爱否开物1A2C 65W PD氮化镓快充等产品采用 ， 获得客户一致认可 。
文章图片

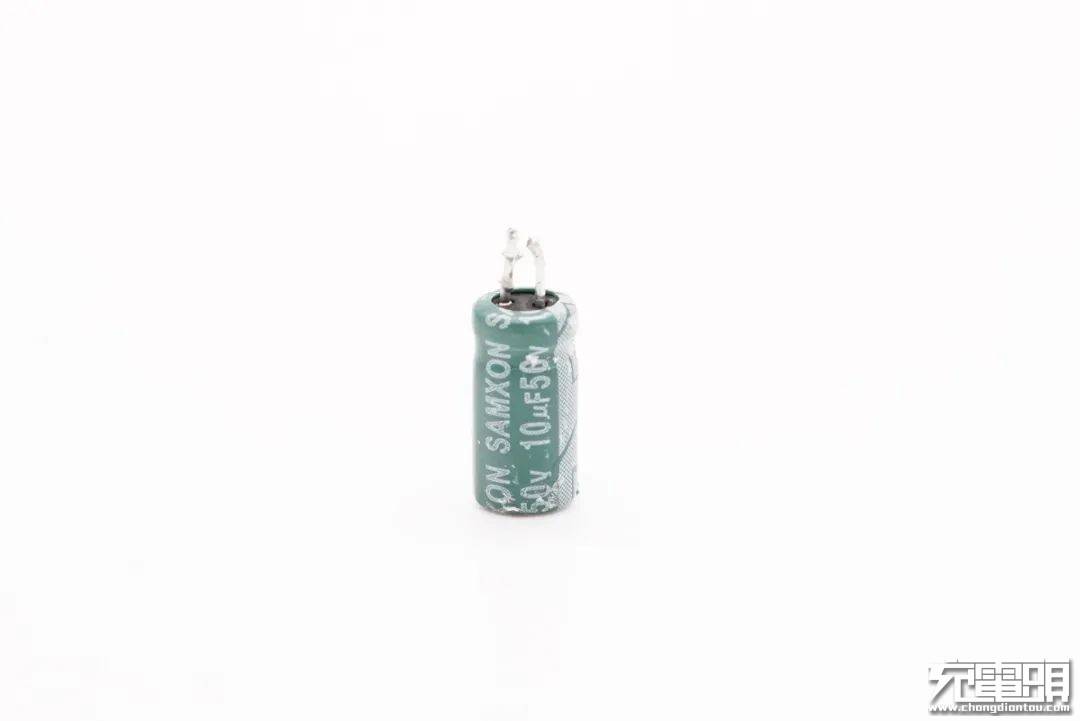

PWM主控芯片供电电容 ， 规格为50V 10μF ， SAMXON万裕品牌 。
文章图片

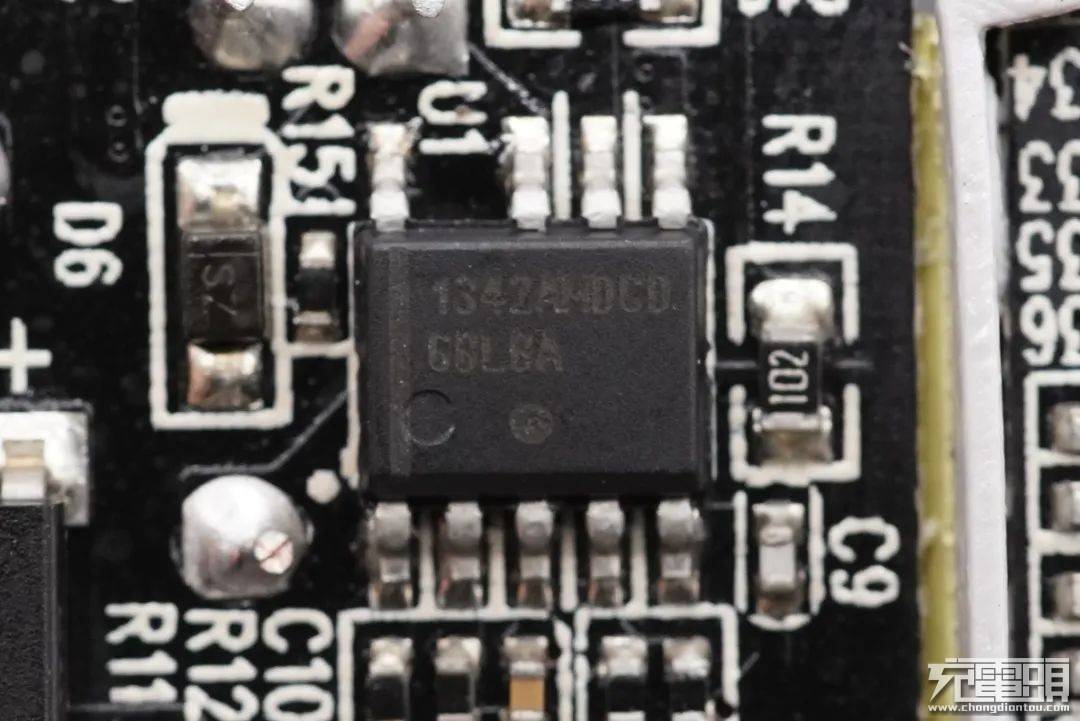

主控芯片为ON安森美NCP1342 ， 这是一颗高频初级PWM控制器 ， 内置主动X2电容放电和多重完善的保护功能 ， 并且具有超低的待机功耗 ， 支持宽工作电压范围 。
