设计|拆解报告：UIBI柚比30W 1A1C氮化镓快充充电器( 三 )
文章图片

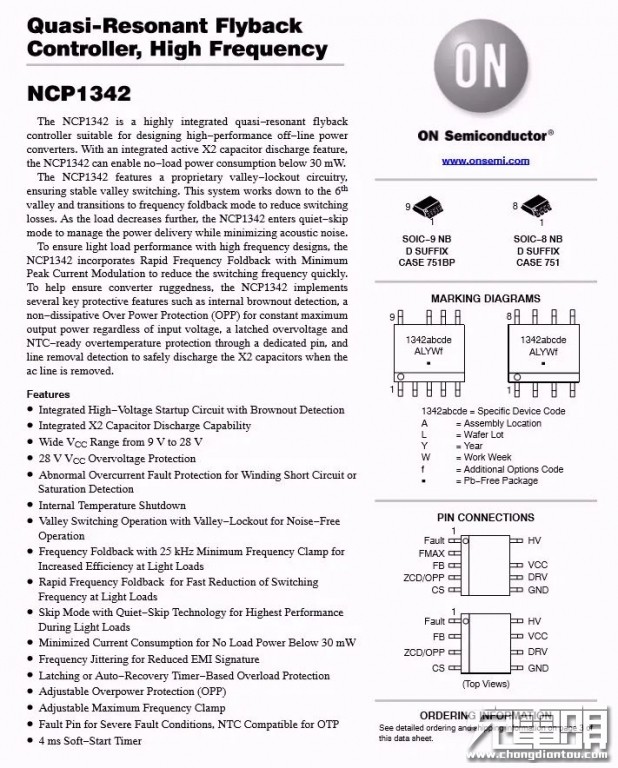

安森美 NCP1342 详细资料 。
充电头网通过拆解了解到 ， 初级侧采用安森美NCP1342的氮化镓充电器还有SlimQ 65W氮化镓USB PD快充充电器、品胜65W USB PD氮化镓充电器、爱否开物2C1A 65W PD氮化镓充电器和倍思65W 2C1A GaN氮化镓充电器等产品 。
文章图片

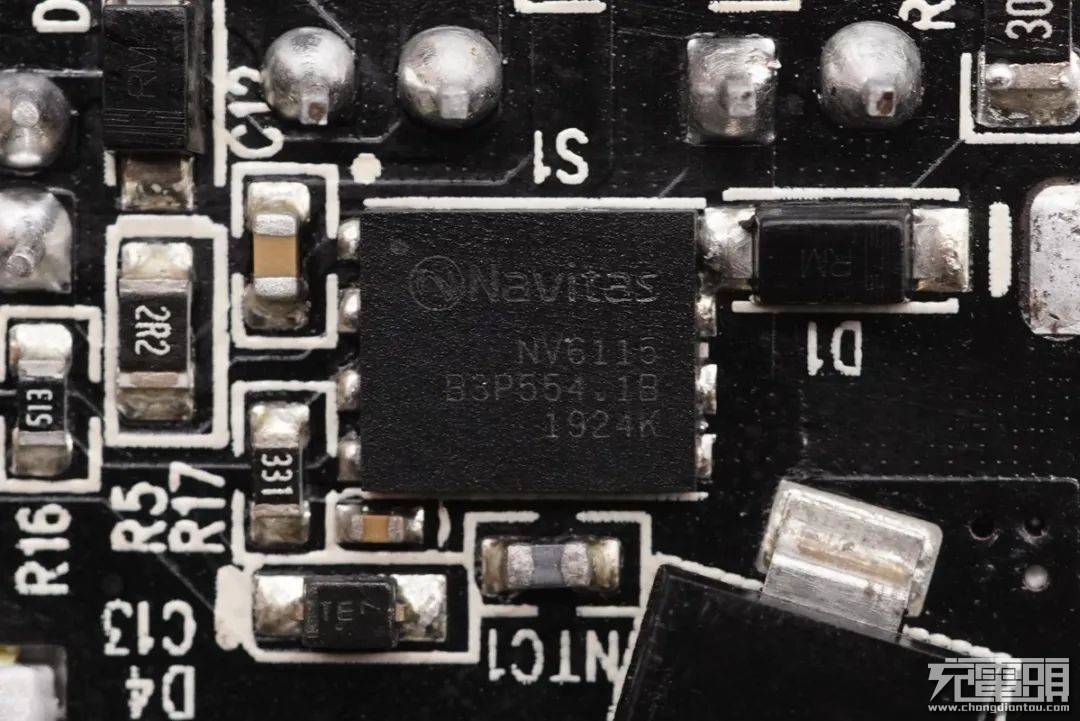

初级侧氮化镓功率芯片采用纳微NV6115 ， 这是充电器的核心元器件 。 NV6115内置驱动器以及复杂的逻辑控制电路 ， 170mΩ导阻 ， 耐压650V ， 支持2MHz开关频率 ， 采用5*6mm QFN封装 ， 节省面积 ， 得益于NV6115内置驱动器 ， 可直接搭配PWM控制器 ， 无需外置驱动器 ， 更加节省PCB空间 。
文章图片

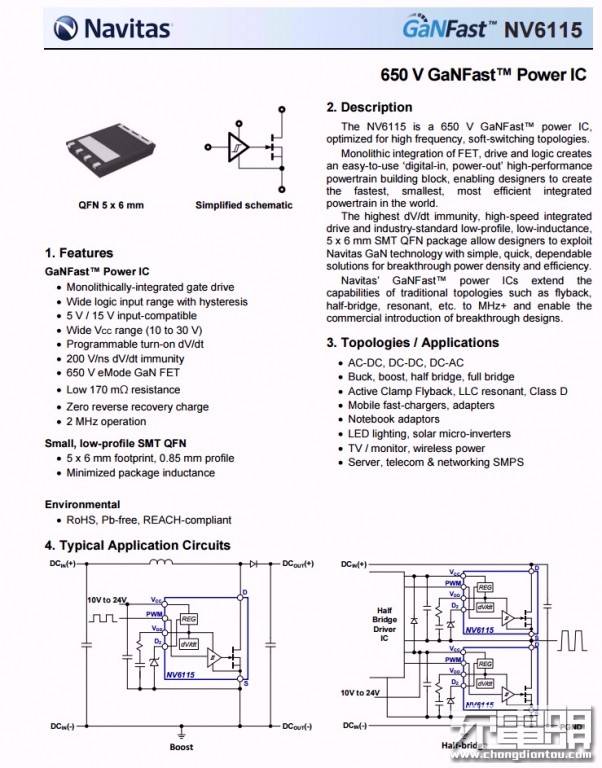

纳微半导体 NV6115 详细资料 。
充电头网拆解了解到 ， 采用纳微半导体NV6115的还有小米GaN充电器Type-C 65W、RAVPower 45W GaN PD充电器、ROxANNE 1A1C 66W氮化镓充电器、Anker PowerCore Fusion PD超极充等产品 。
文章图片

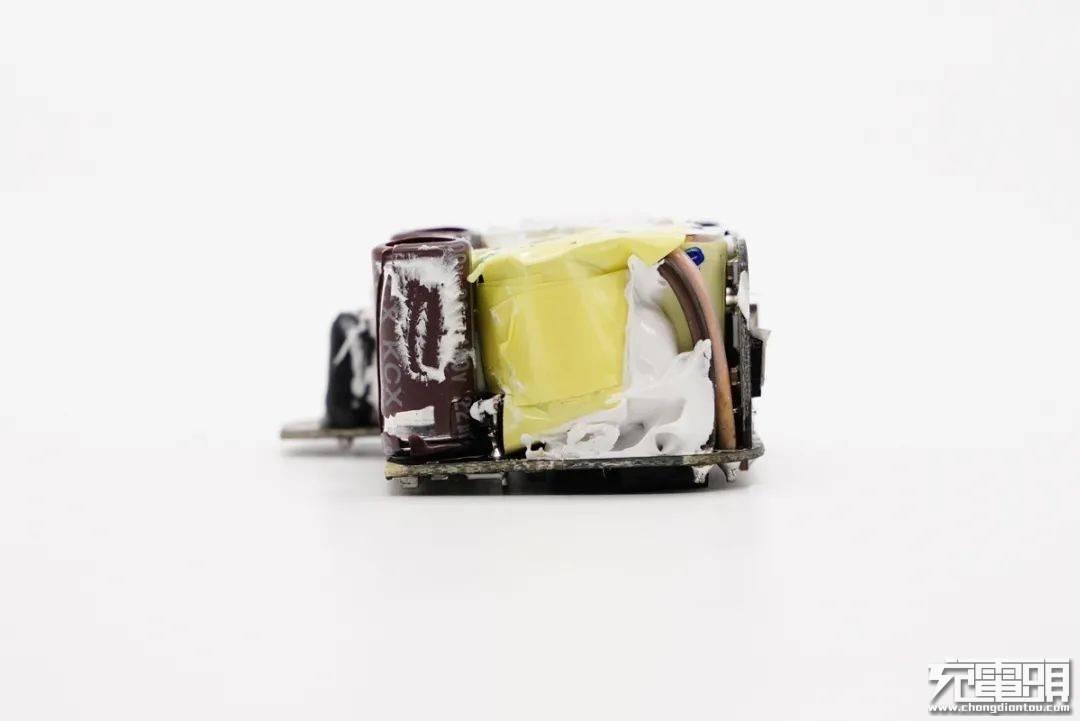

PCB板侧面一览 。
文章图片

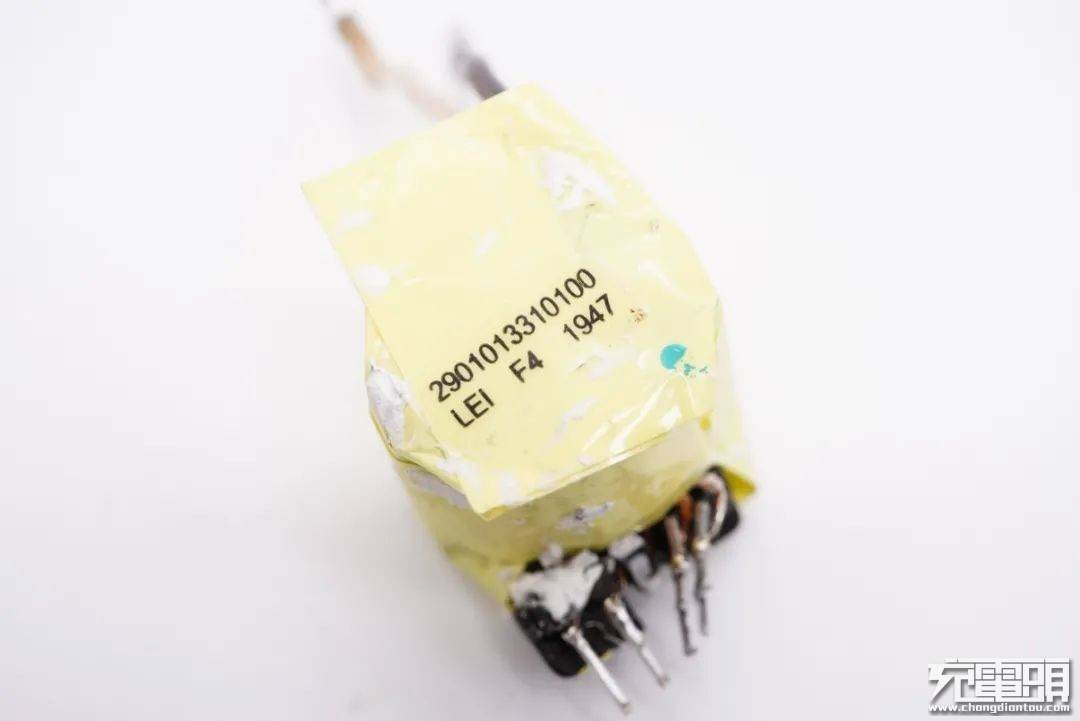

变压器特写 ， 顶部贴有信息标签 。
文章图片

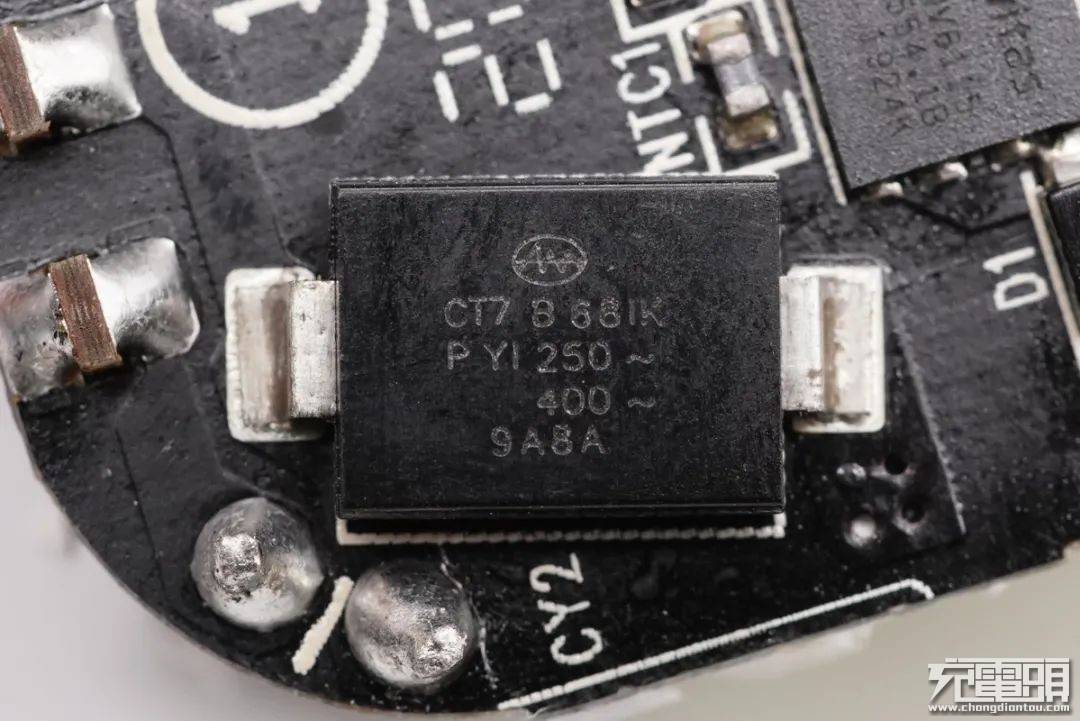

来自鞍山奇发的贴片Y电容 ， 1000pF 。 该产品具备安全性能好、可靠性高、质量稳定性好等特性 ， 并从2015年开始为三星、创维、长虹、康佳等国内外知名品牌的小型化、超薄型高效电源产业化配套供货 ， 客户认可度高 。
奇发贴片Y电容的成功问世 ， 不仅帮助电源设计工程师彻底解决了长期苦于传统插脚Y电容以及MLCC电容都无法解决的设计障碍 ， 而且还帮助客户实现了全工艺过程的SMT化（即：全贴片化） ， 助力小型高效电源 ， 助力5G产业 。
文章图片

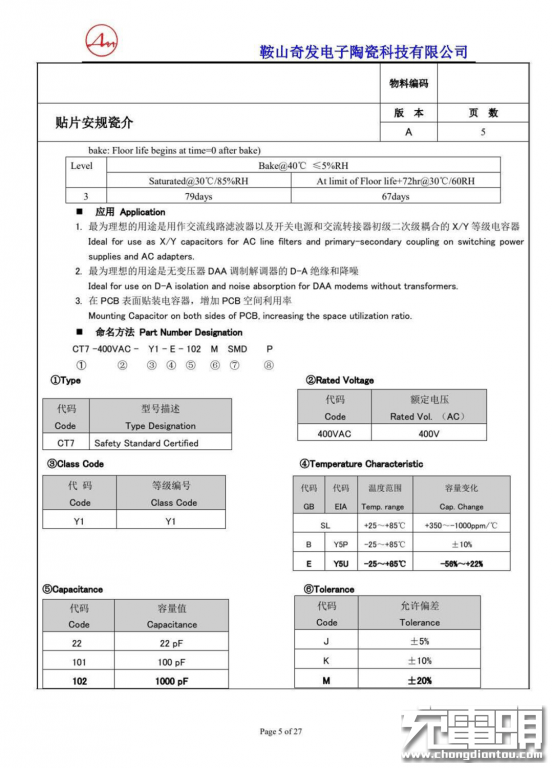

奇发贴片Y电容产品资料 。
文章图片

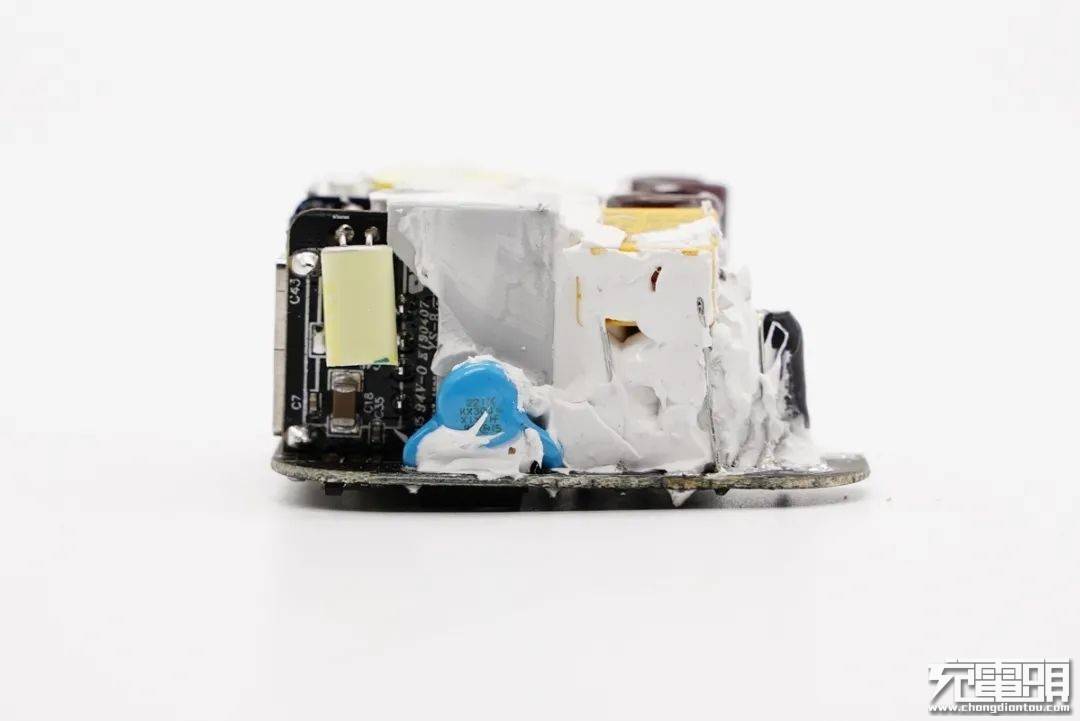

PCB板另一侧一览 ， 初次级之间设有隔离塑料壳 ， 并涂胶固定 。
文章图片

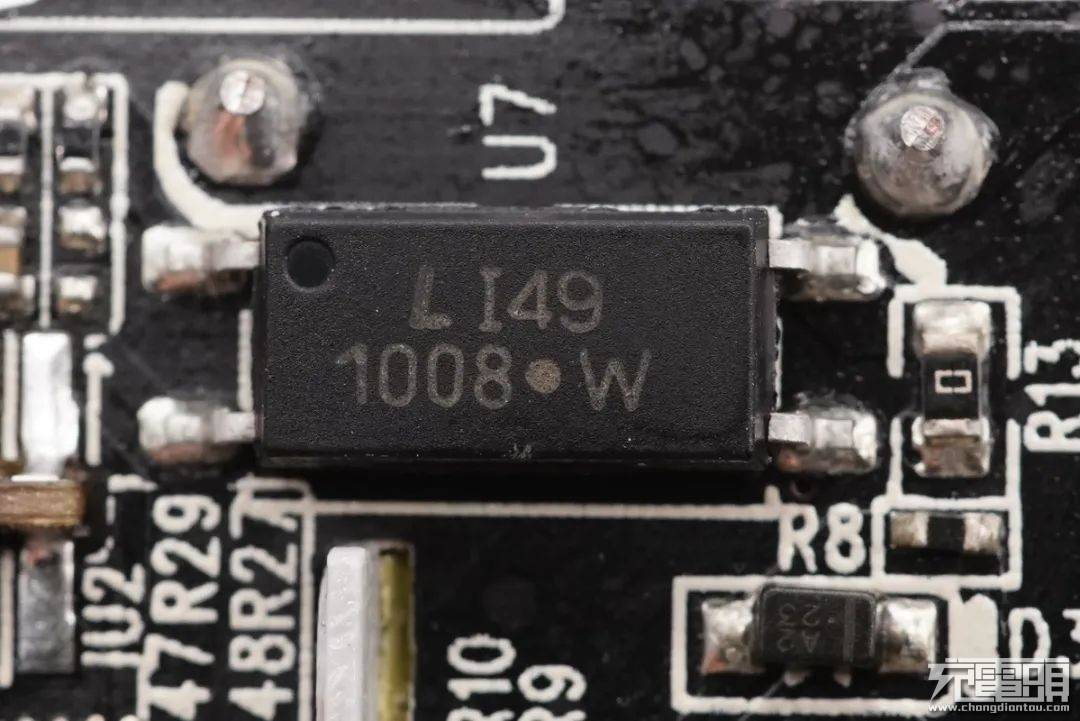

1008光耦 ， 横跨在初级和次级之间 ， 用于初级次级通信 ， 反馈输出电压 。
文章图片

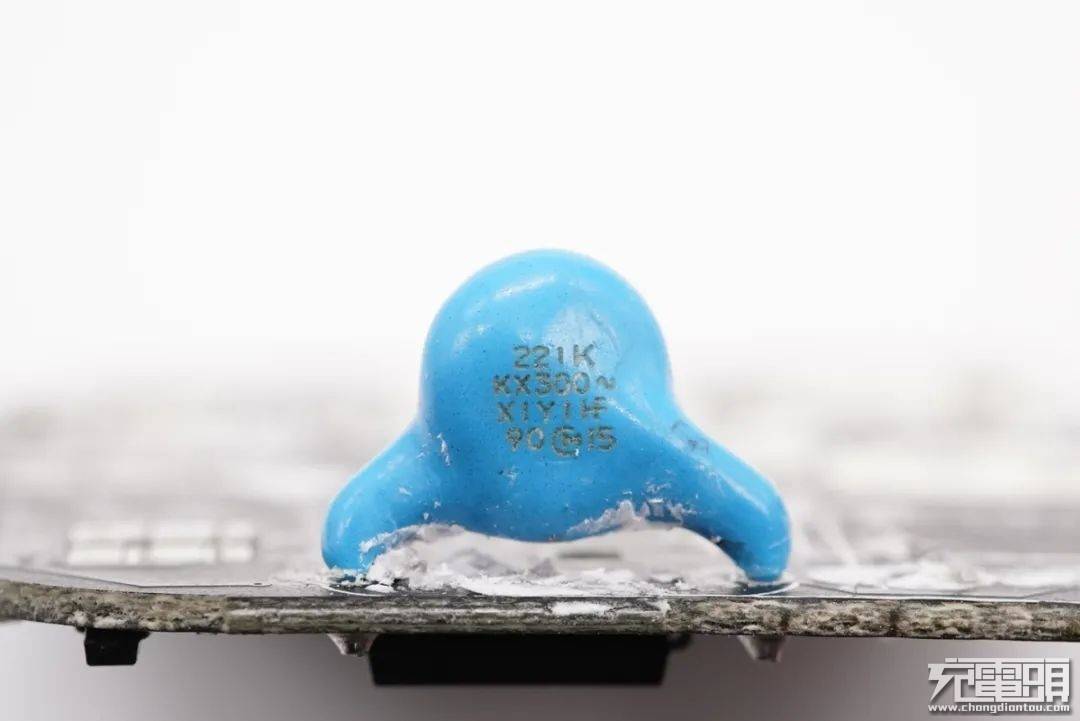

输出抗干扰蓝色Y电容特写 。
文章图片

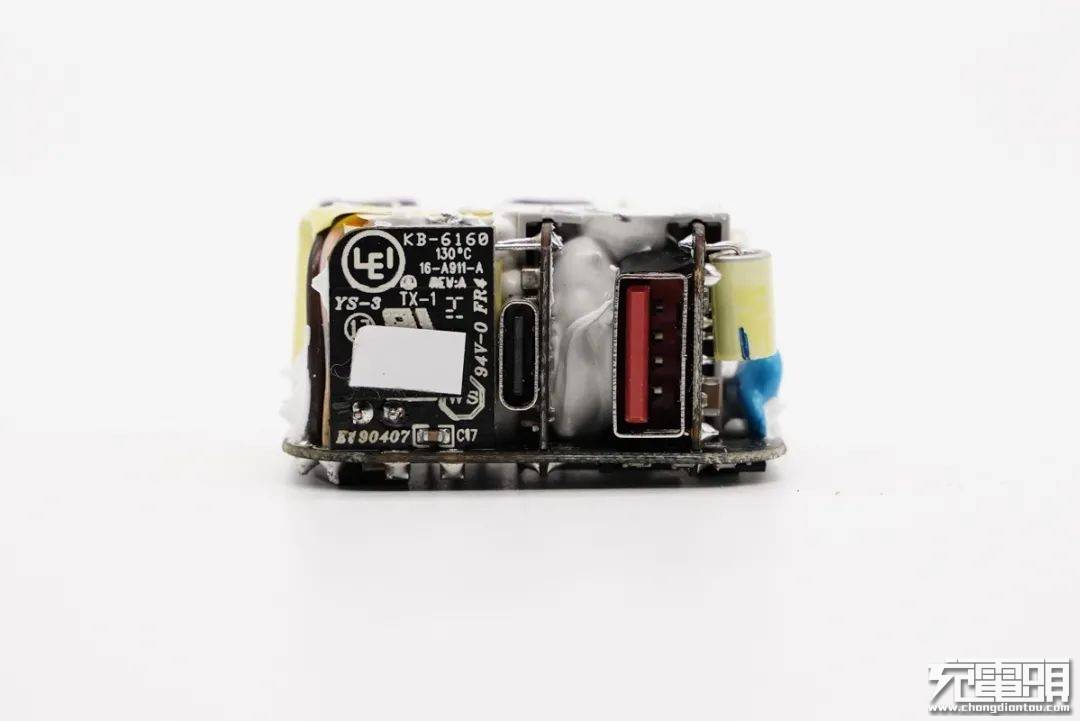

输出端一览 ， 两个USB母座使用小板垂直焊接 ， 左侧还有一块同步整流板 。
文章图片

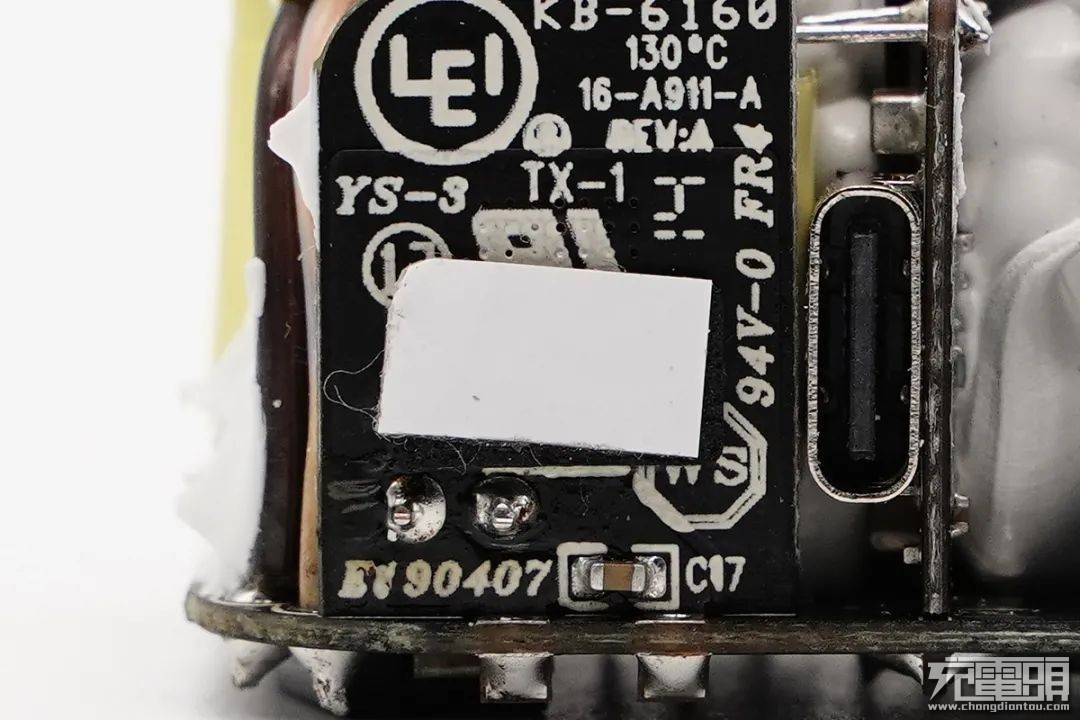

同步整流板背面设有LED灯 ， 周围有一片遮光棉覆盖 ， 防止散射透光 。 此外遮光棉上有一层散光片 ， 弱化灯光避免夜间刺眼 。 充分为用户考虑 ， 细节讲究 。
文章图片

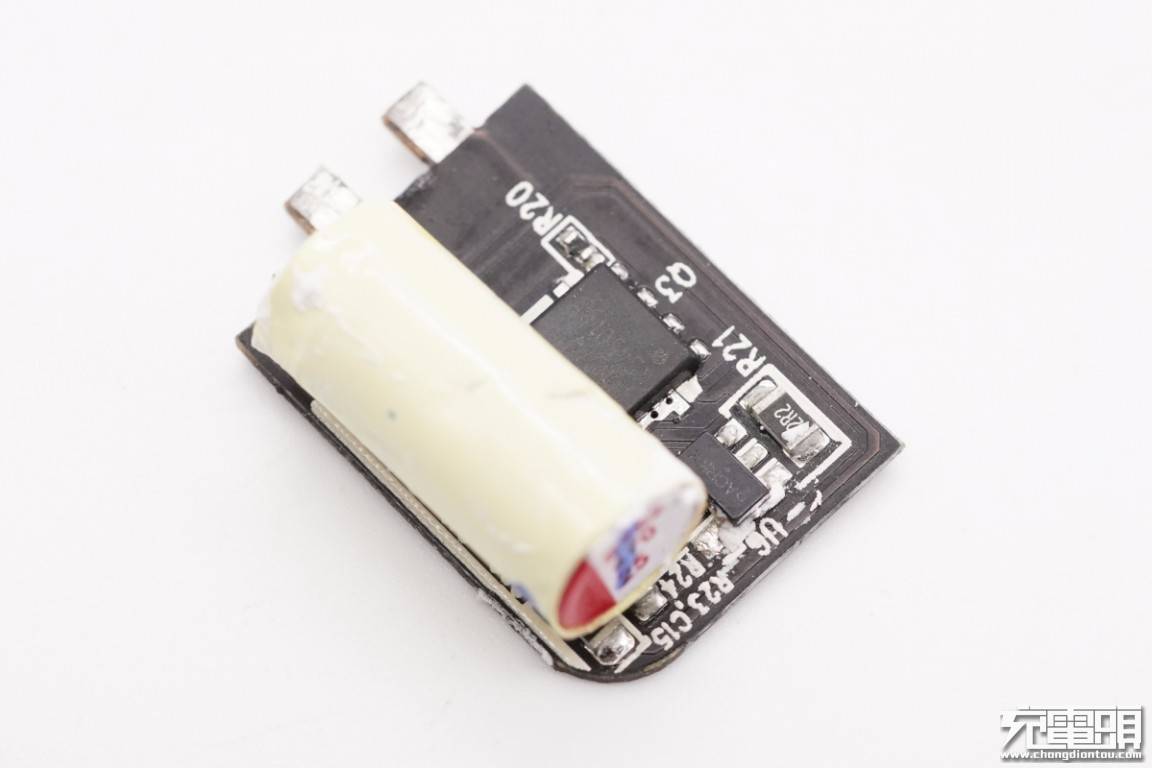

将同步整流小板拆下 ， 正面设有控制器、同步整流管和滤波固态电容 ， 电容包裹绝缘胶带 。
文章图片

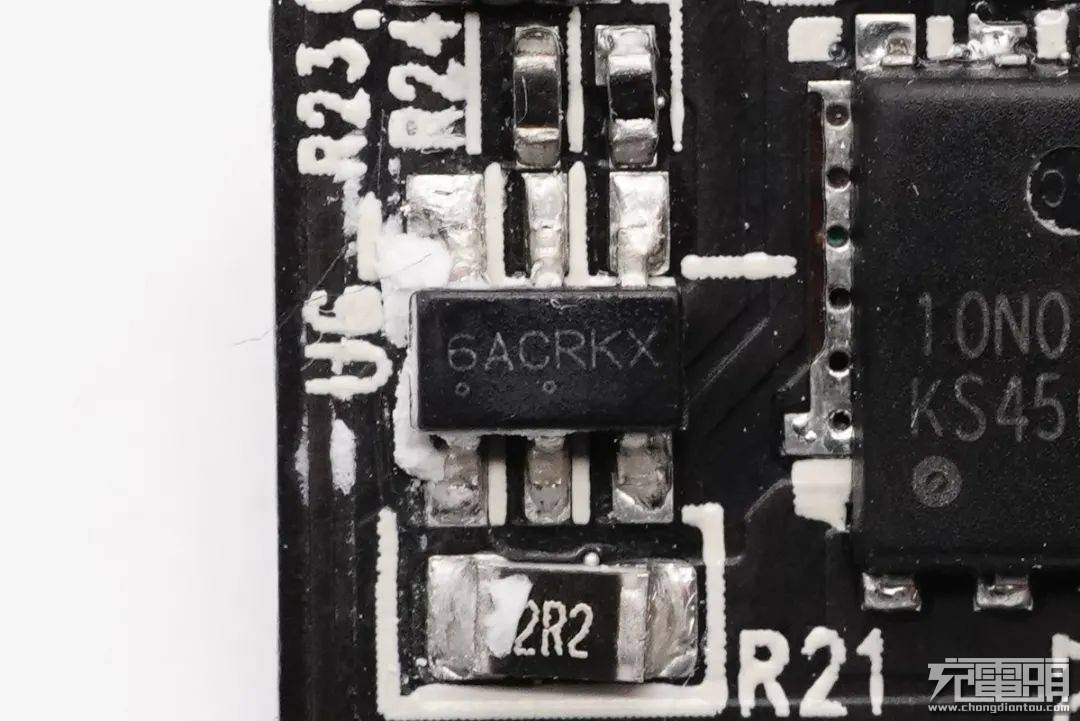

次级同步整流控制器 ， 安森美 NCP4306 ， 最高工作频率1MHz 。
文章图片

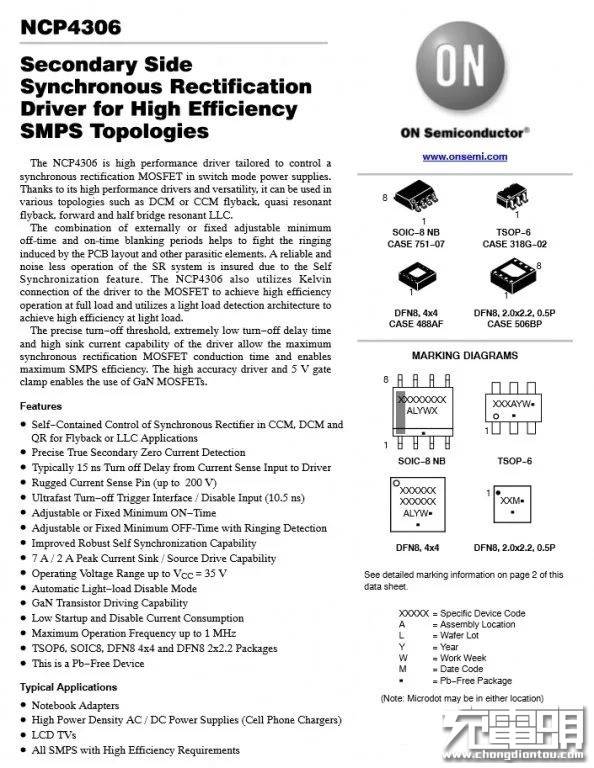

安森美 NCP4306 详细资料 。
文章图片

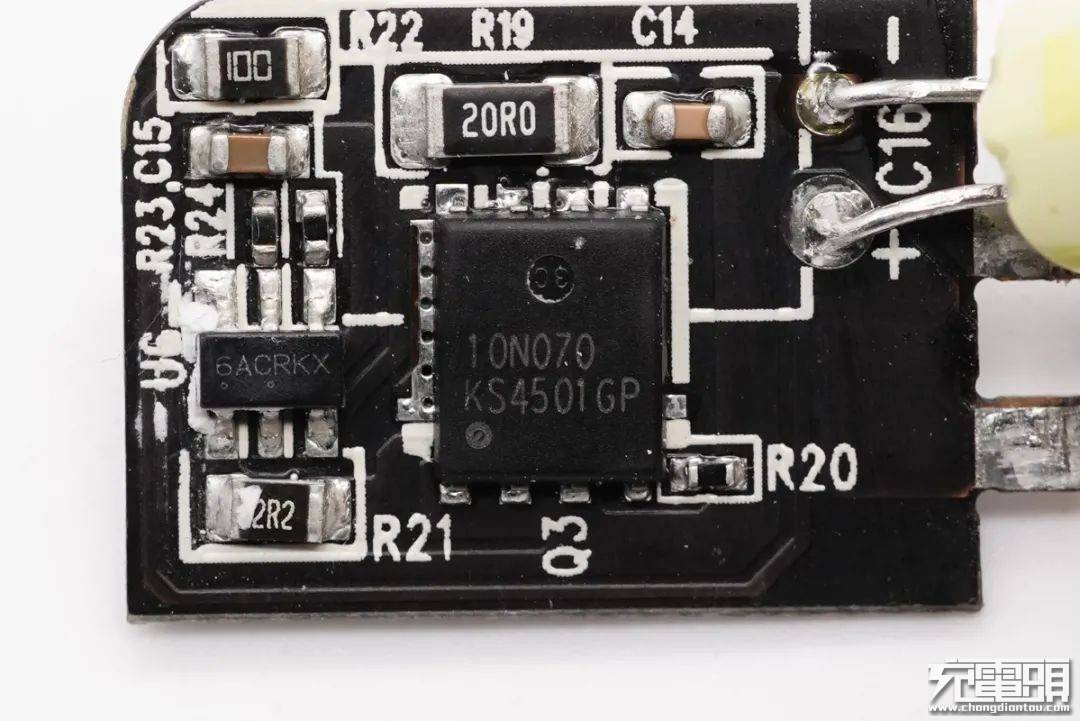

次级同步整流MOS管特写 ， MagnaChip MDU10N070 ， NMOS ， 耐压100V 。
文章图片

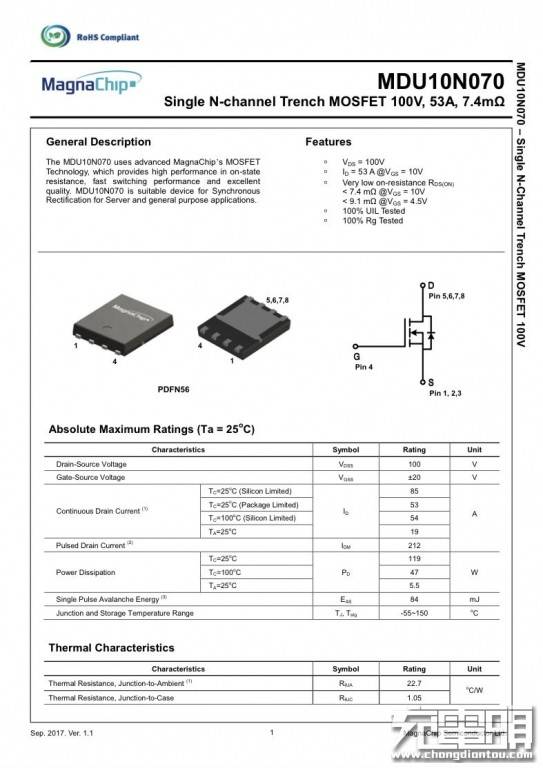

MagnaChip MDU10N070资料信息 。
文章图片

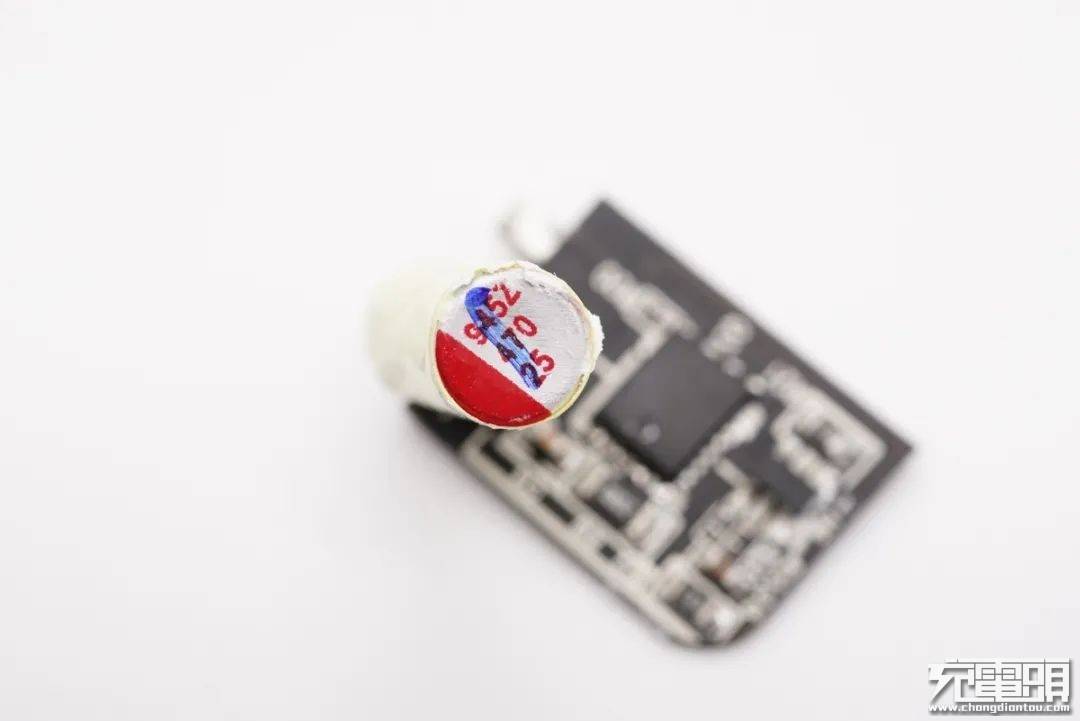

同步整流输出滤波固态电容 ， 规格为25V 470μF 。
