设计|拆解报告：UIBI柚比30W 1A1C氮化镓快充充电器( 四 )
文章图片

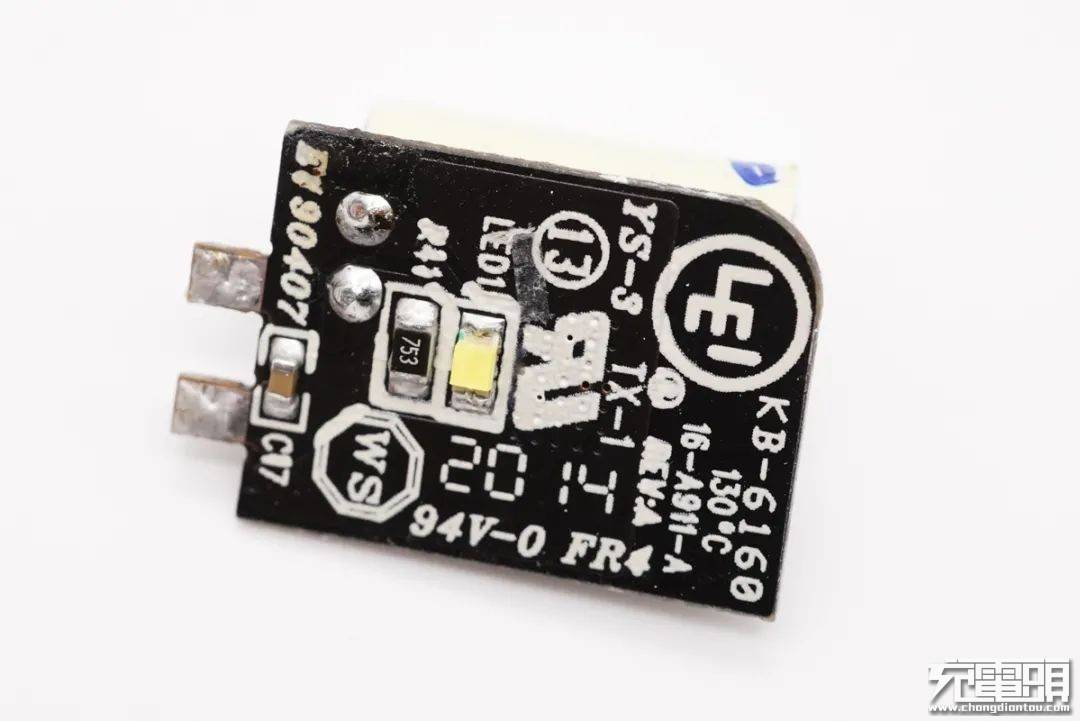

LED指示灯特写 。
文章图片

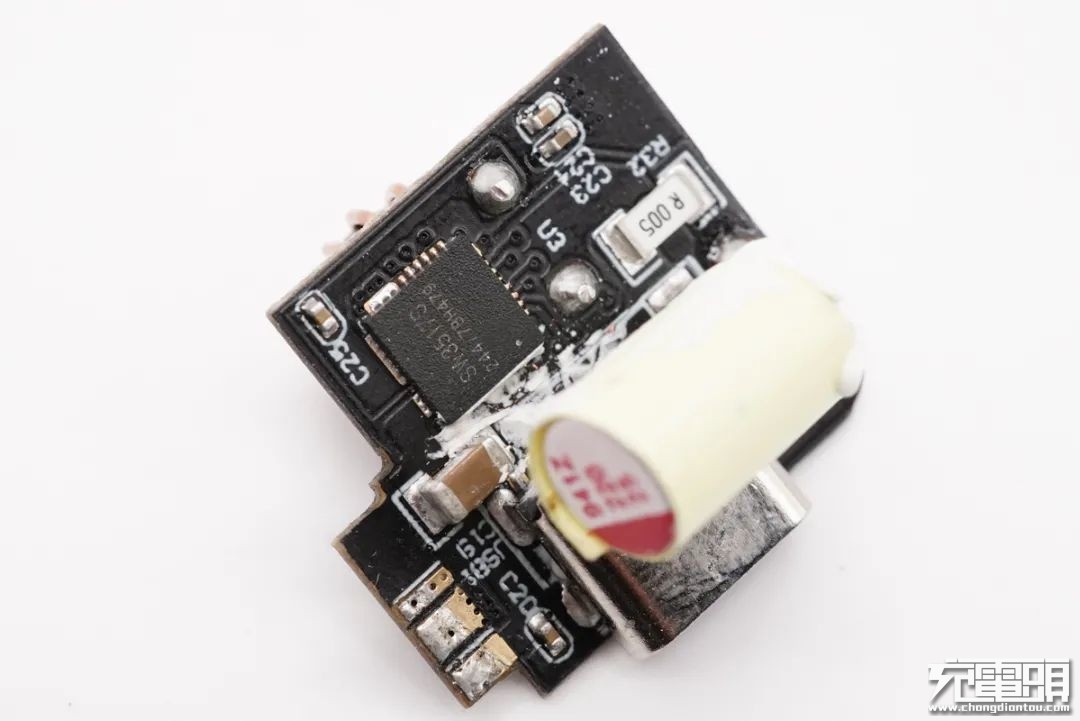

USB-C母座所在小板正面设有降压协议芯片以及滤波电容 。
文章图片
背面设有一颗降压电感 ， 打胶固定 。
文章图片

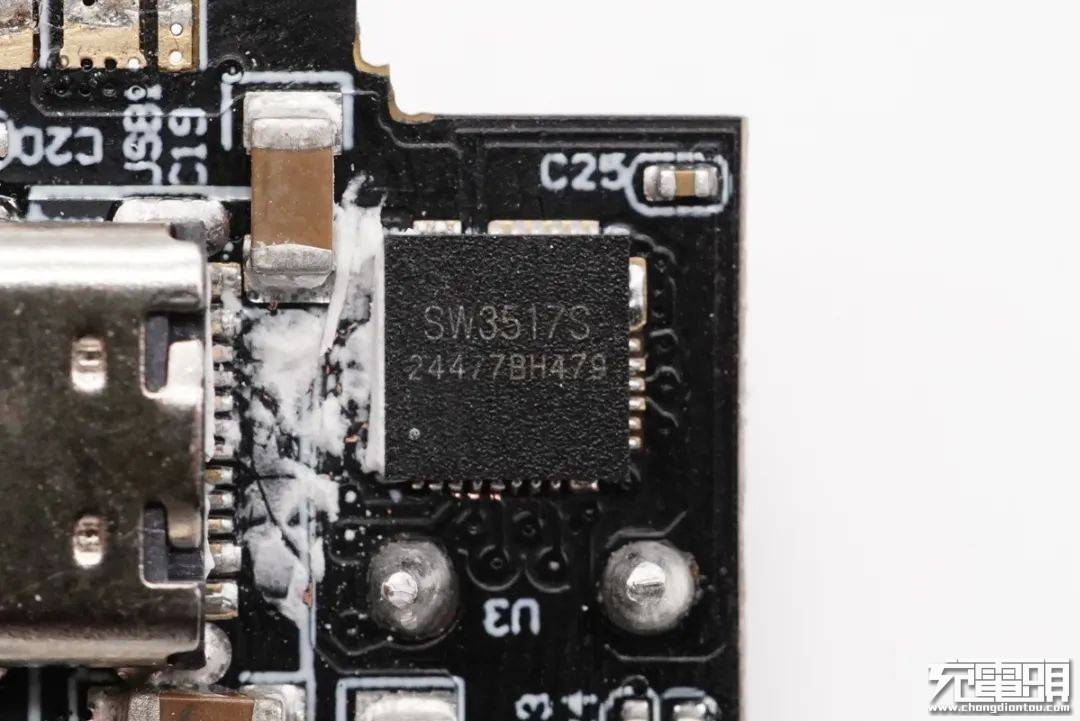

【设计|拆解报告：UIBI柚比30W 1A1C氮化镓快充充电器】USB-C口降压协议芯片采用智融SW3517 。 这是一款高集成度的多快充协议双口充电芯片 ， 支持A+C口任意口快充输出 ， 支持双口独立限流 。 其集成了 5A 高效率同步降压变换器 ， 支持 PPS、PD、QC、AFC、FCP、SCP、PE、SFCP 等多种快充协议 ， CC/CV模式 ， 以及双口管理逻辑 。 外围只需少量的器件 ， 即可组成完整的高性能多快充协议双口充电解决方案 。
文章图片

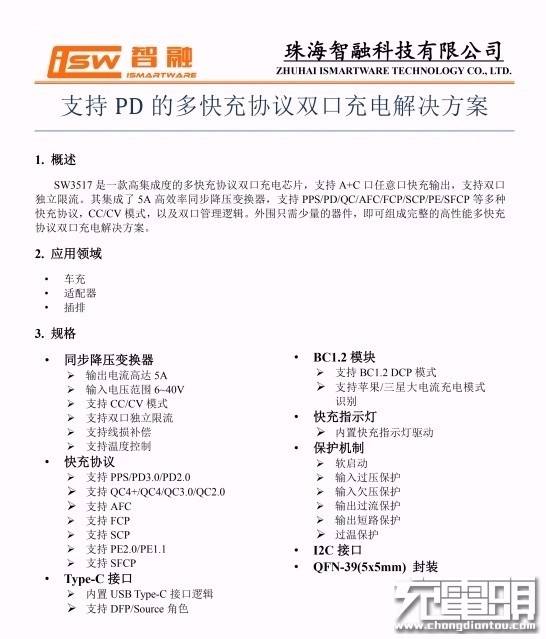

智融SW3517资料信息 。
文章图片

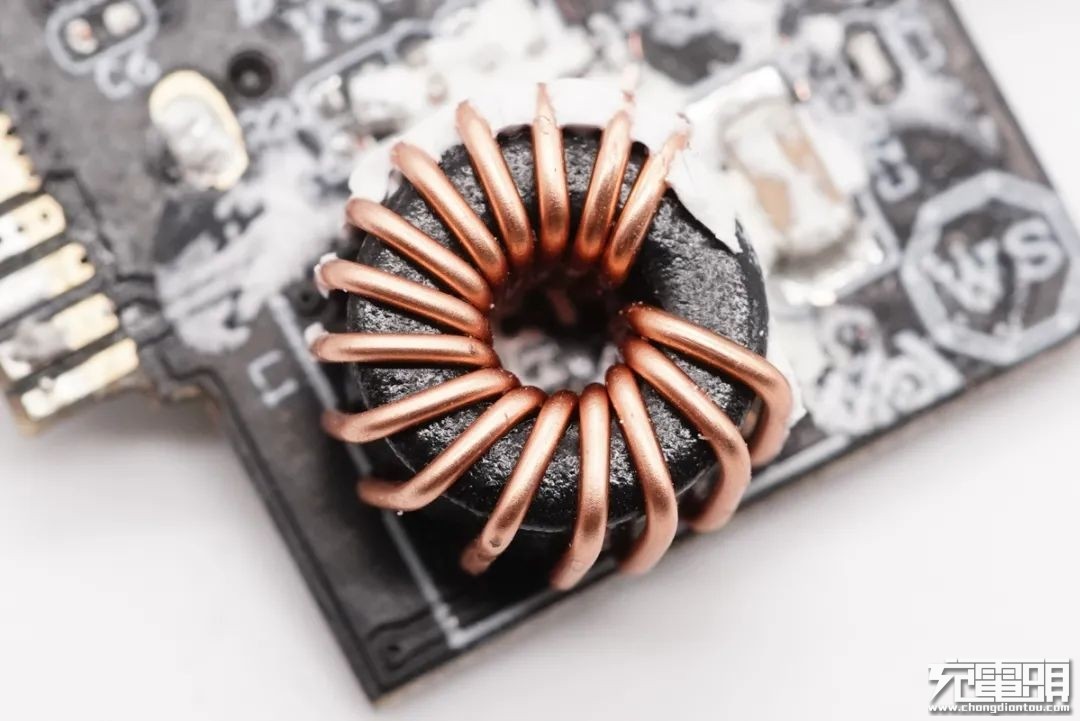

磁环降压电感特写 ， 底部涂胶固定 。
文章图片
输出滤波固态电容特写 ， 规格为25V 220μF 。
文章图片
USB-C母座特写 ， 黑色胶芯不露铜 。
文章图片

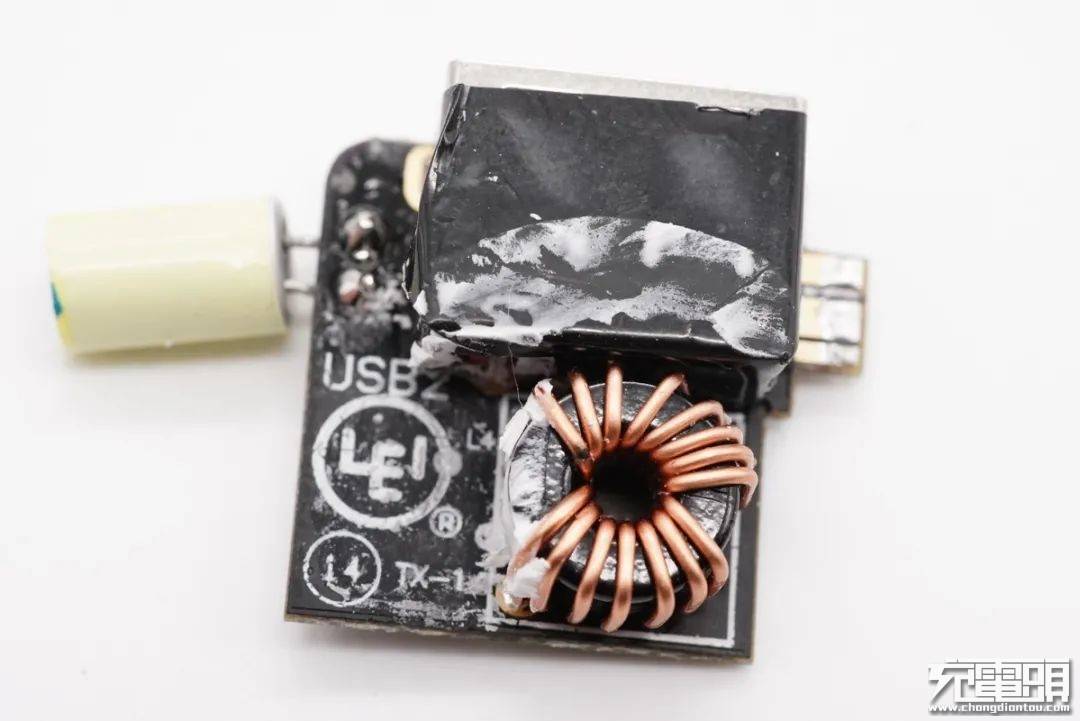

USB-A母座粘贴胶带防尘防止异物进入充电器 ， 旁边设有一颗磁环降压电感 。
文章图片

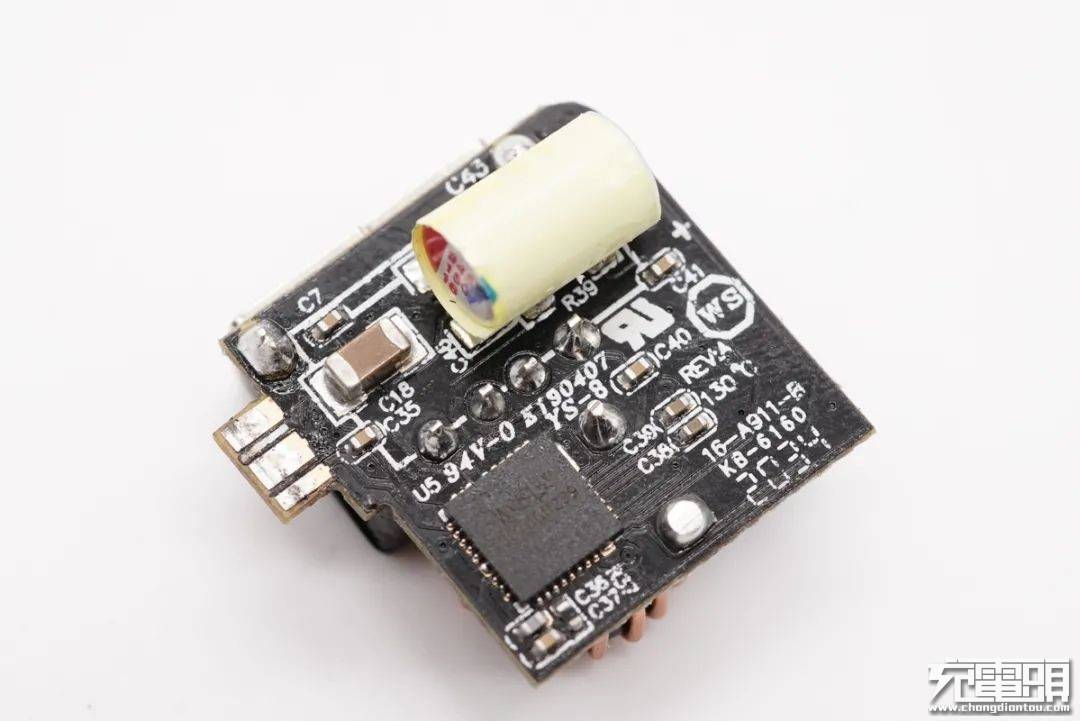

背面设有降压协议IC和滤波电容 。
文章图片

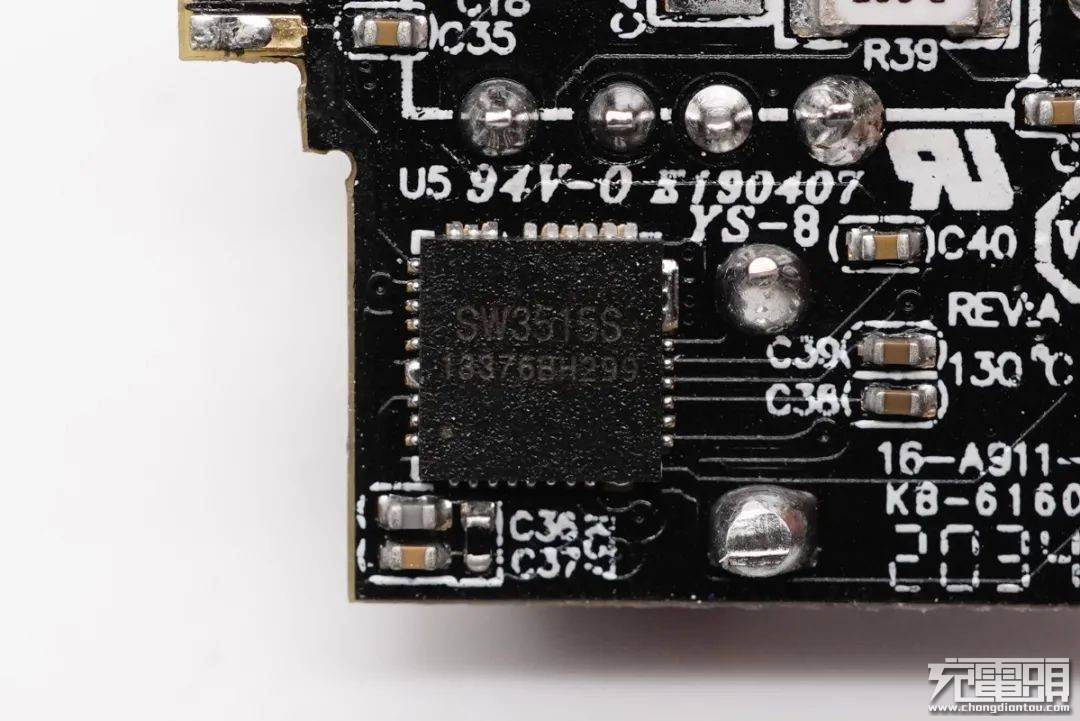

USB-A口降压协议芯片采用智融SW3515S ， 这是一款高集成度的多快充协议双口充电芯片 ， 支持双A口任意口快充输出 ， 支持双口独立限流 。 其集成了5A 高效率同步降压变换器 ， 支持QC/AFC/FCP/SCP/PE/SFCP等多种快充协议 ， CC/CV 模式 ， 以及双口管理逻辑 。 外围只需少量的器件 ， 即可组成完整的高性能多快充协议双口充电解决方案 。
文章图片

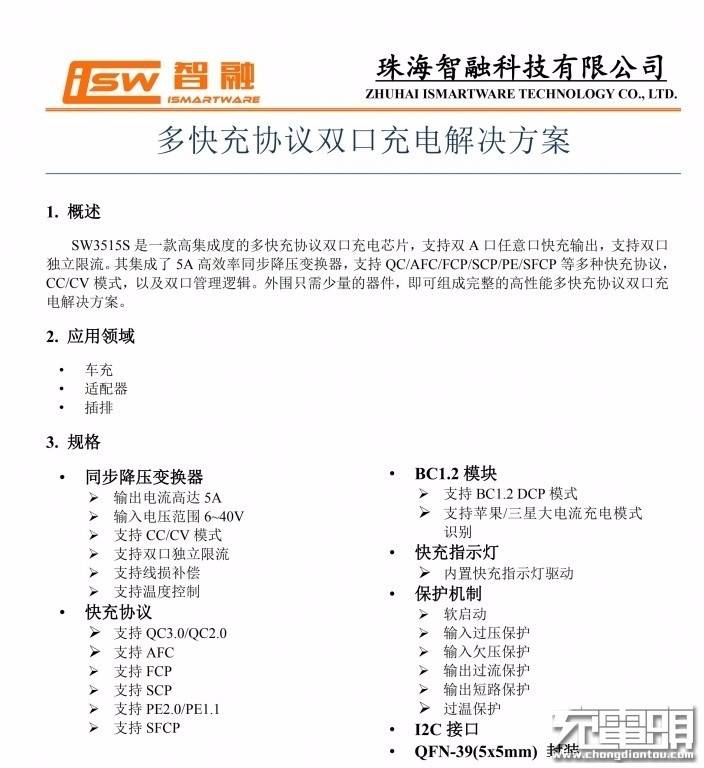

智融SW3515S详细资料 。
文章图片

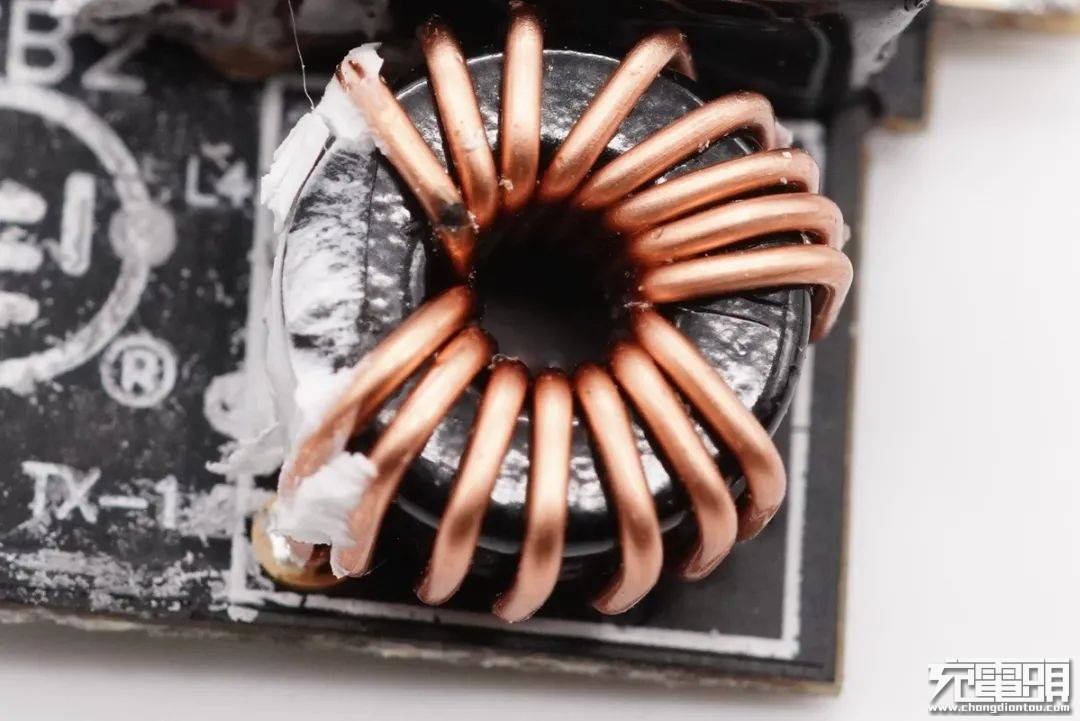

磁环降压电感特写 。
文章图片

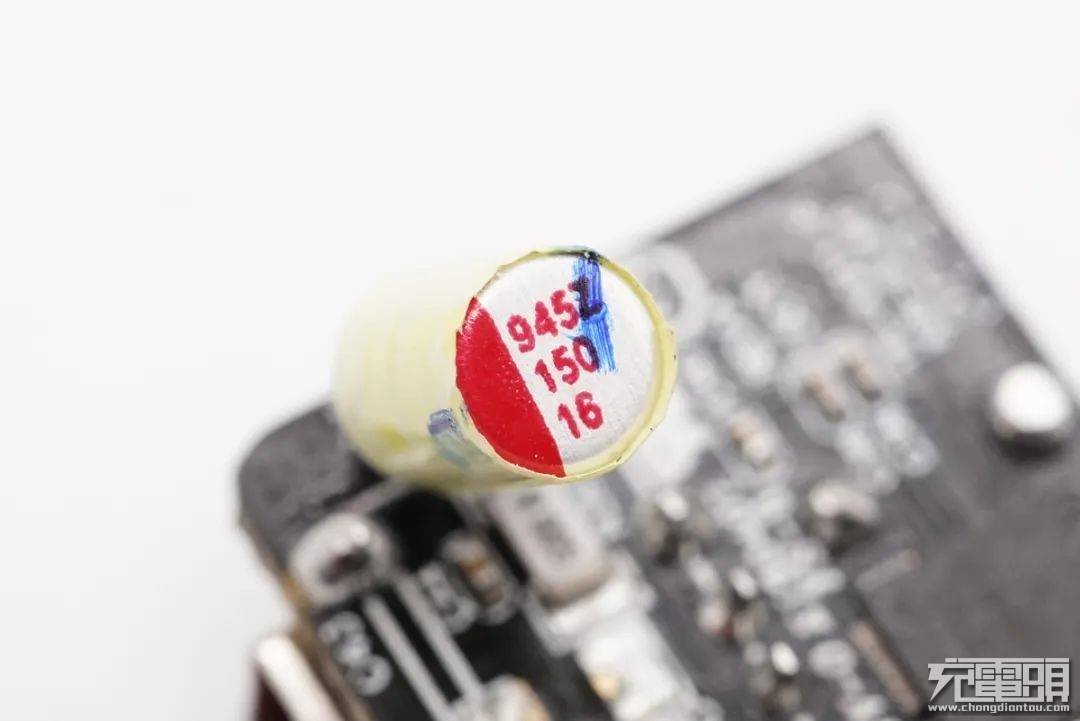

输出滤波固态电容特写 ， 规格为16V 150μF 。
文章图片

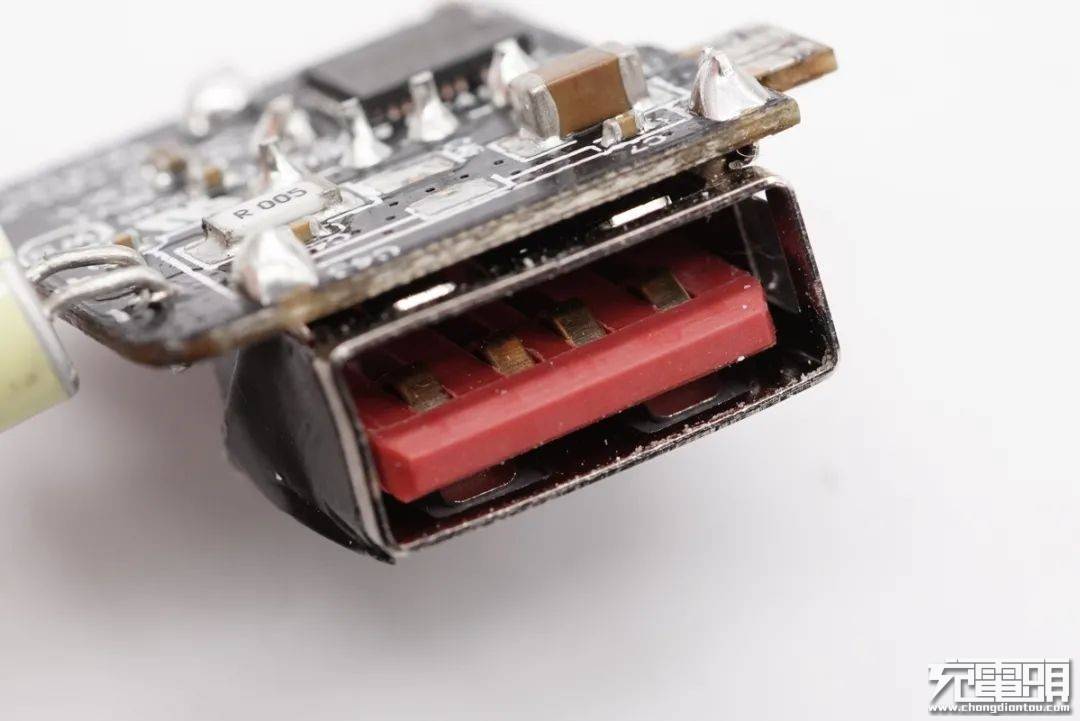

USB-A母座特写 ， 红色舌片 。
文章图片

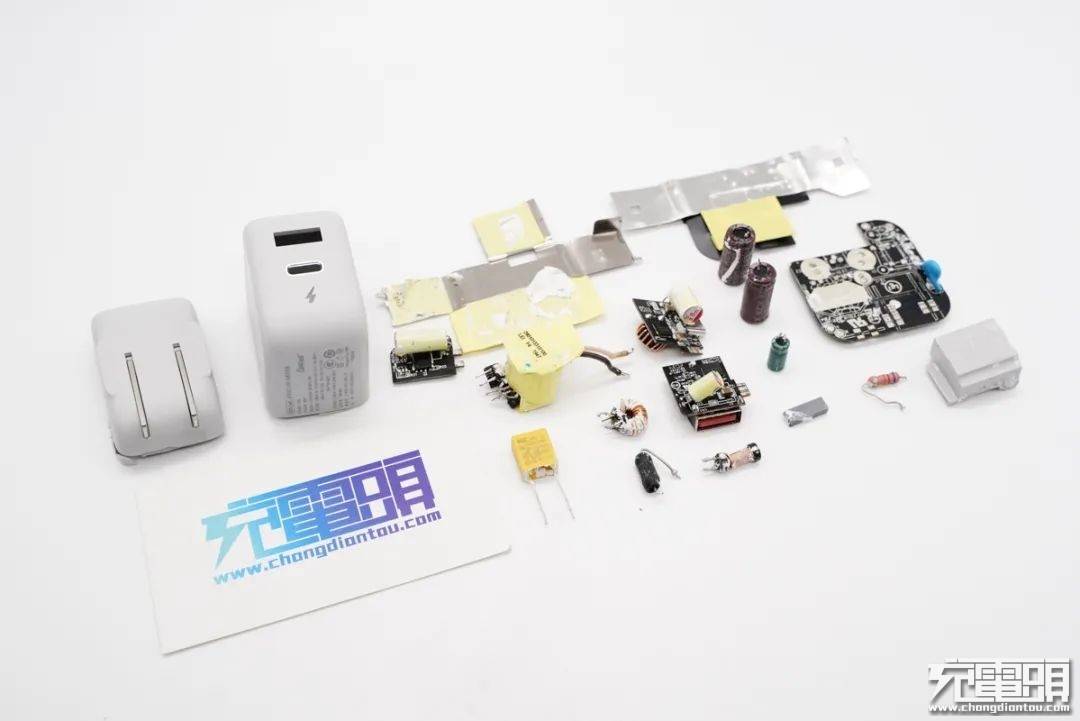

全部拆解完毕 ， 来张全家福 。
充电头网拆解总结
UIBI柚比30W 1A1C氮化镓快充贯彻了简质轻奢的品牌特色 ， 外观整体归纳为方块状 ， 表面采用晒纹工艺处理 ， 具有类肤手感 ， 外观设计精致 ， 整体在氮化镓加持下小巧轻便 ， 易于携带 。 在65W氮化镓充电器爆发的今年 ， UIBI柚比这款产品可以说是填补了中功率段氮化镓市场的空缺 。 性能上支持Apple2.4A、QC2.0、QC3.0、AFC、FCP、PD3.0等协议 ， 可以更好地兼顾新旧设备或不同线材使用 。
充电头网通过拆解了解到 ， UIBI柚比这款充电器AC-DC部分 ， 由安森美初次级控制器分别搭配纳微NV6115氮化镓功率芯片以及安森美同步整流器代培同步整流MOS组成 ， 定压输出 。 输出端两路分别采用智融SW3517和SW3515S内置协议的全集成转换器 ， 进行二次降压和协议识别 。 除了氮化镓自身高开关频率低损耗优势外 ， 两颗智融高集成降压协议芯片在对减小体积方面作用同样突出 。
做工方面 ， 充电器初次级之间设有塑料壳隔离 ， 电容包裹胶带绝缘 ， 各元器件之间的缝隙里大量填充硅胶 ， 外围散热片 ， 产品整体的散热性能和稳定性有保证 。
