测评盘点|拆解报告：Bose QuietComfort Earbuds 真无线降噪耳机( 七 )

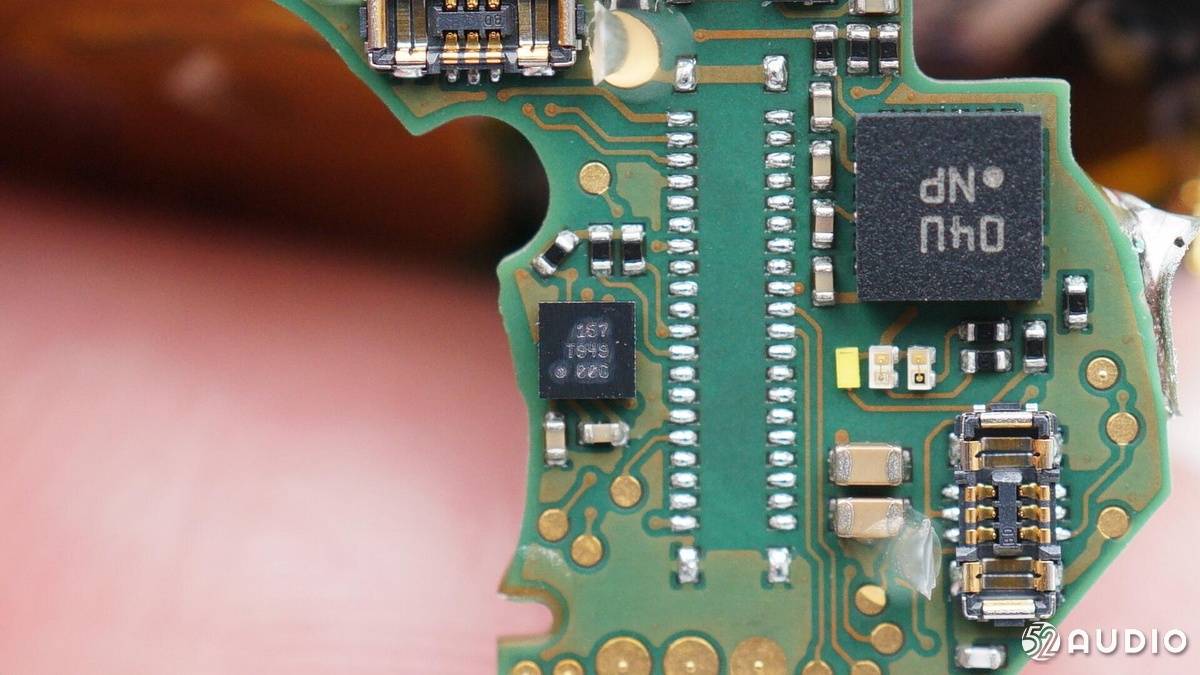

右耳机内有两颗IC与左耳型号不同 。
文章图片

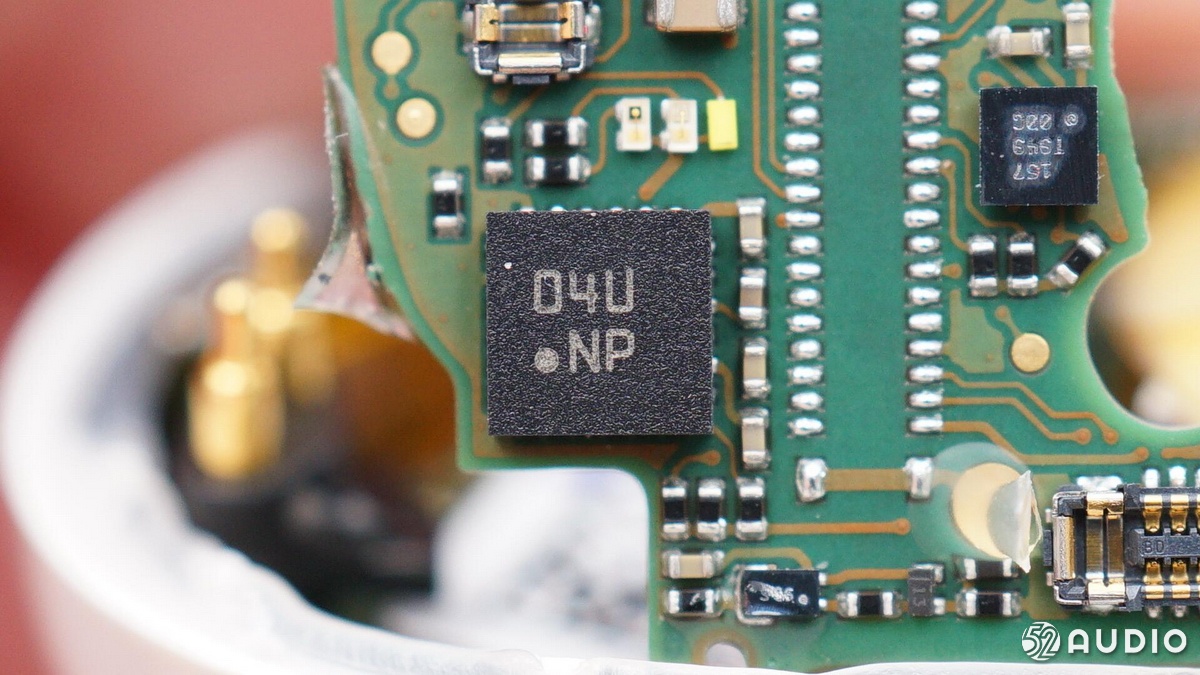

丝印O4UNP的IC 。
文章图片
丝印157 T949的IC 。
文章图片
继续拆解左耳 ， 分离扣式电池和音腔的壳体 。
文章图片

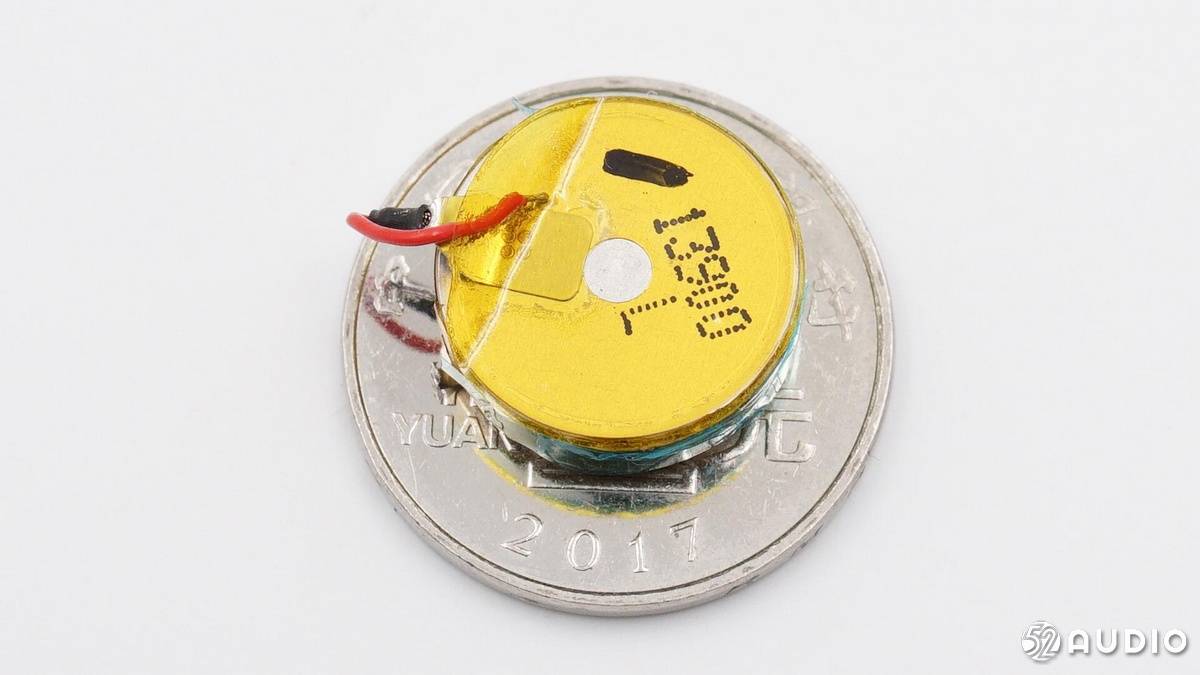

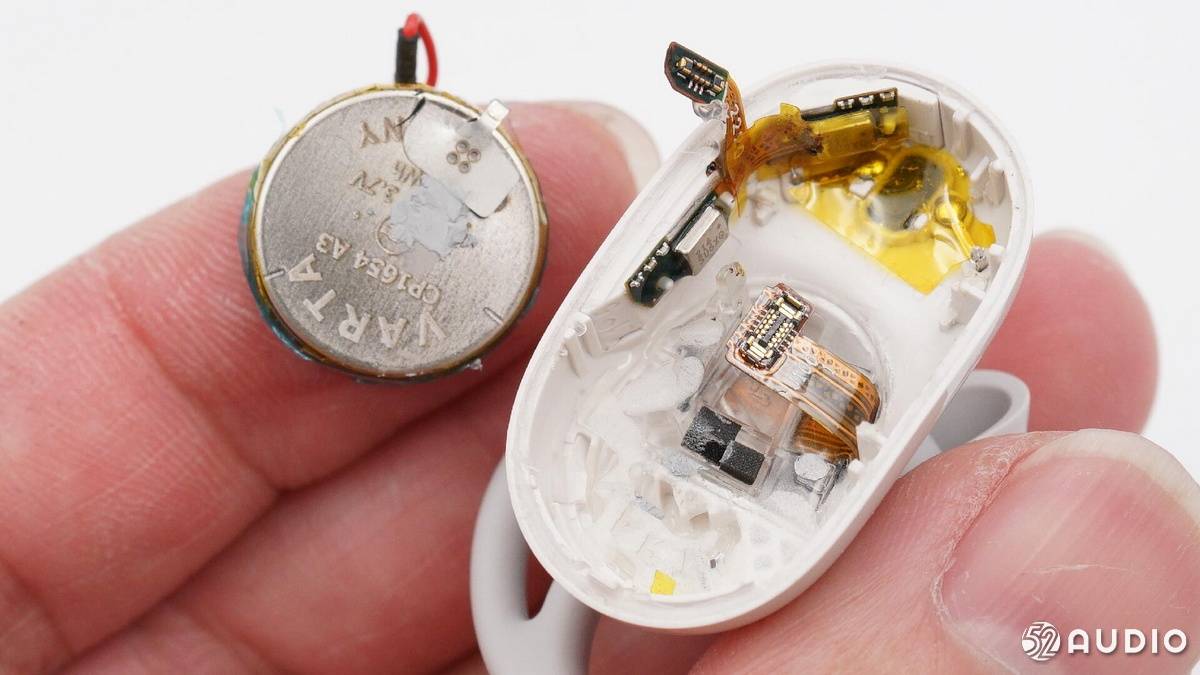

扣式电池与一元硬币的尺寸对比 。
文章图片

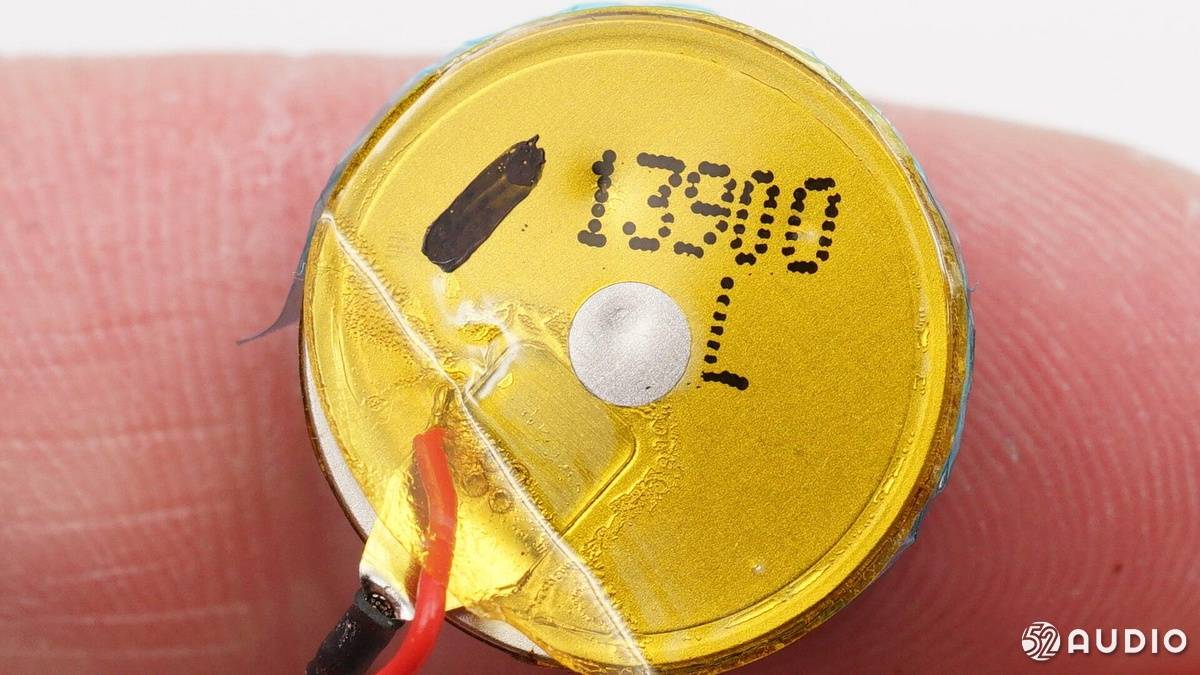

扣式电池外有一层绝缘膜 。
文章图片

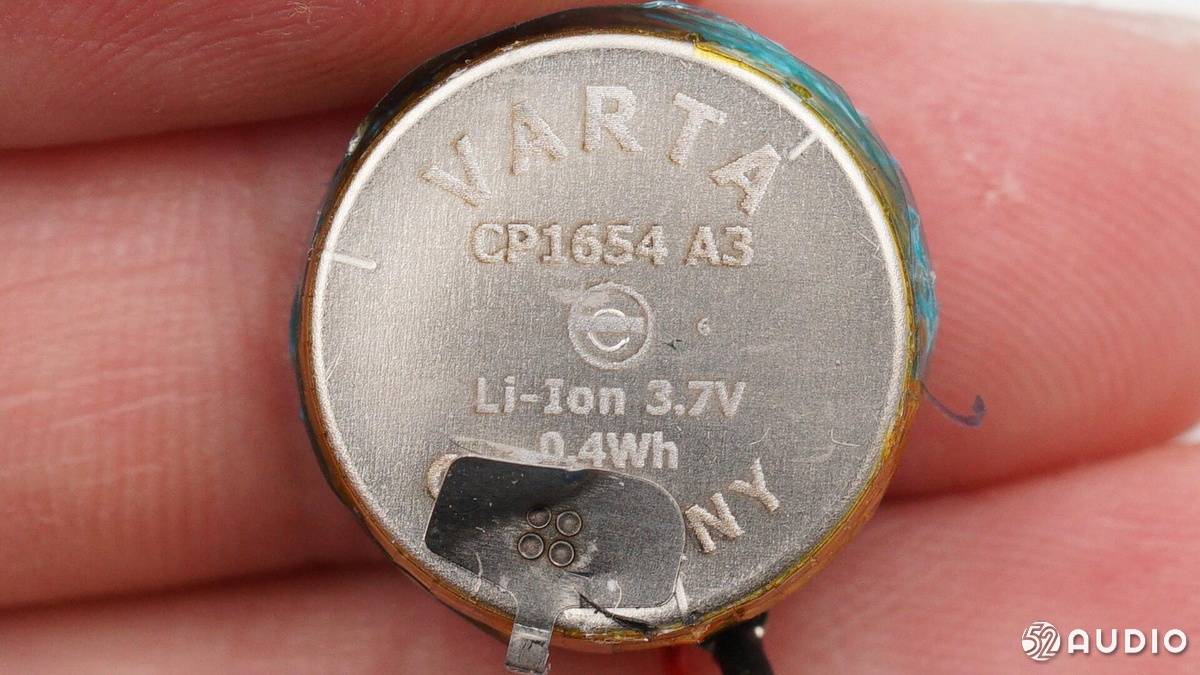

扣式电池的供应商来自VARTA瓦尔塔 ， 型号CP1654 A3 ， 直径16mm ， 高度5.4mm ， 额定电压3.7V ， 额定容量0.4Wh 。
据我爱音频网拆解了解到 ， 目前已有苹果、三星、索尼、BOSE、B&O、亚马逊等在内的众多世界知名品牌大量采用VARTA的扣式电池 。
文章图片

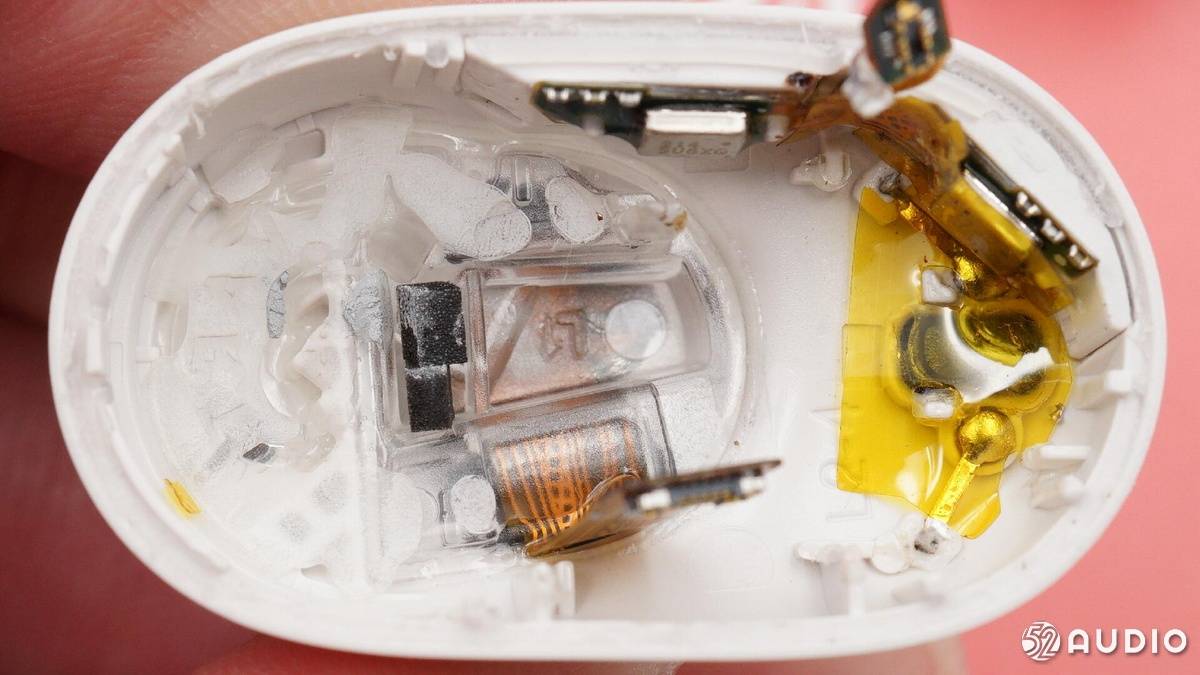

扣式电池固定在一个透明支架上 ， 支架还起到隔离电路和音腔的作用 。
文章图片
支架延伸出来的弯曲部分是耳机的倒相孔 。
文章图片
沿出音嘴处的合模线拆开耳机音腔部分 。
文章图片

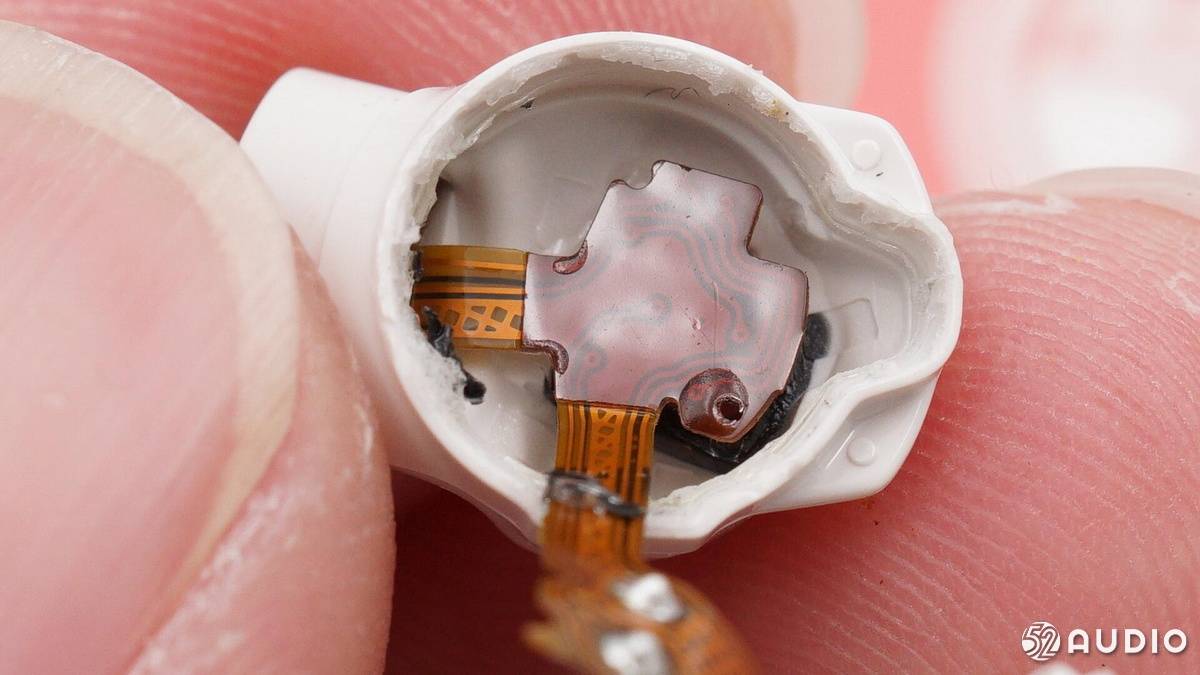

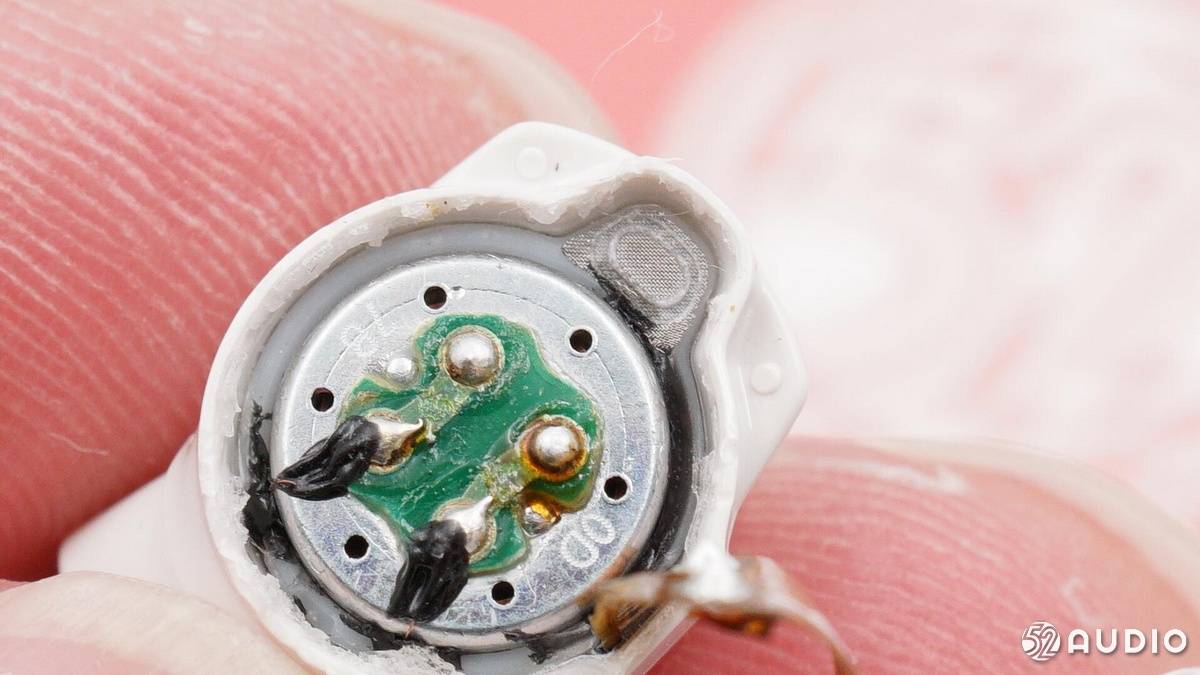

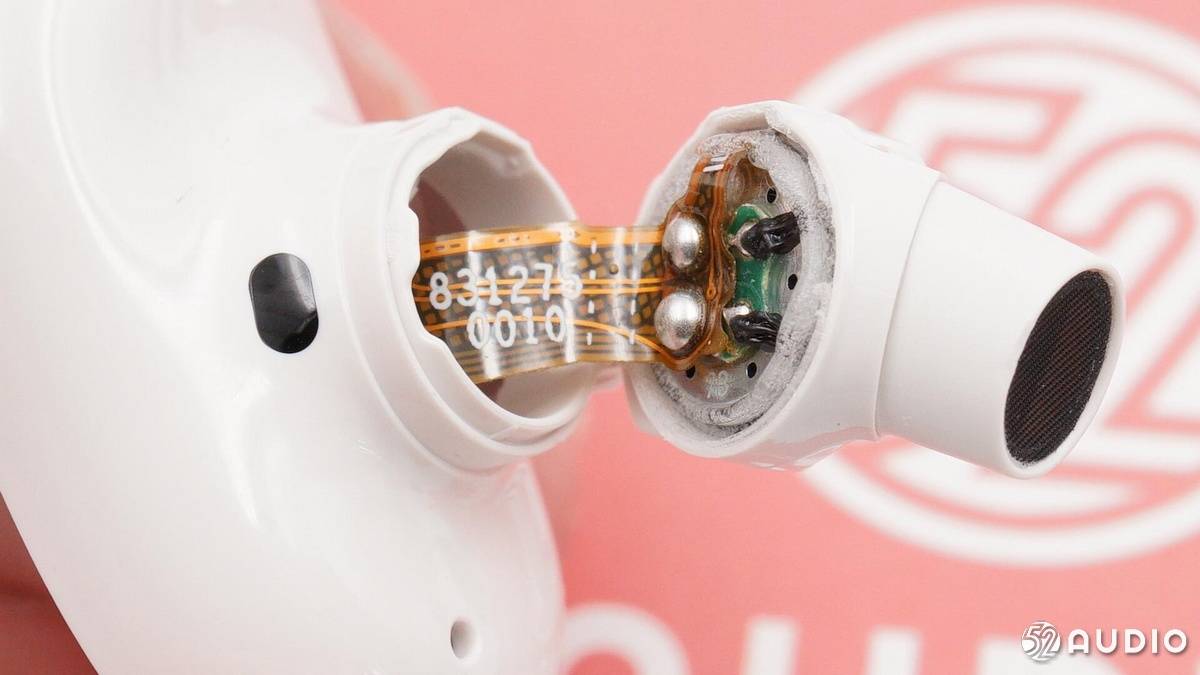

扬声器单元焊接在FPC上 。
文章图片

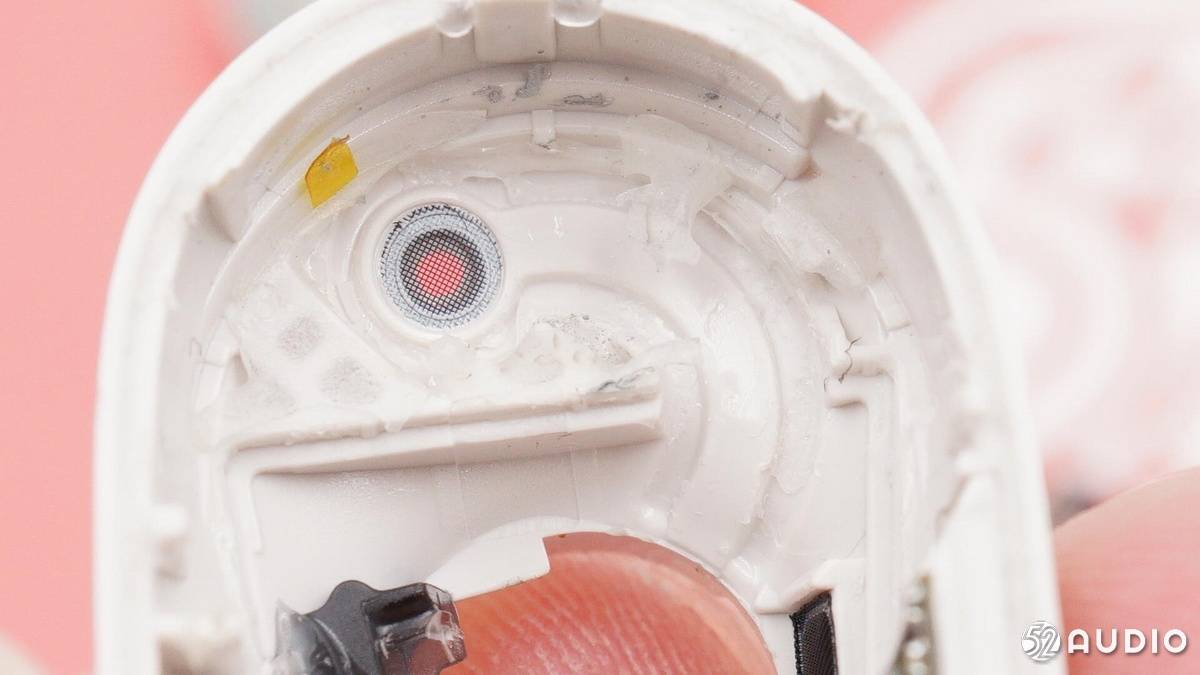

壳体内部的泄压孔 。
文章图片

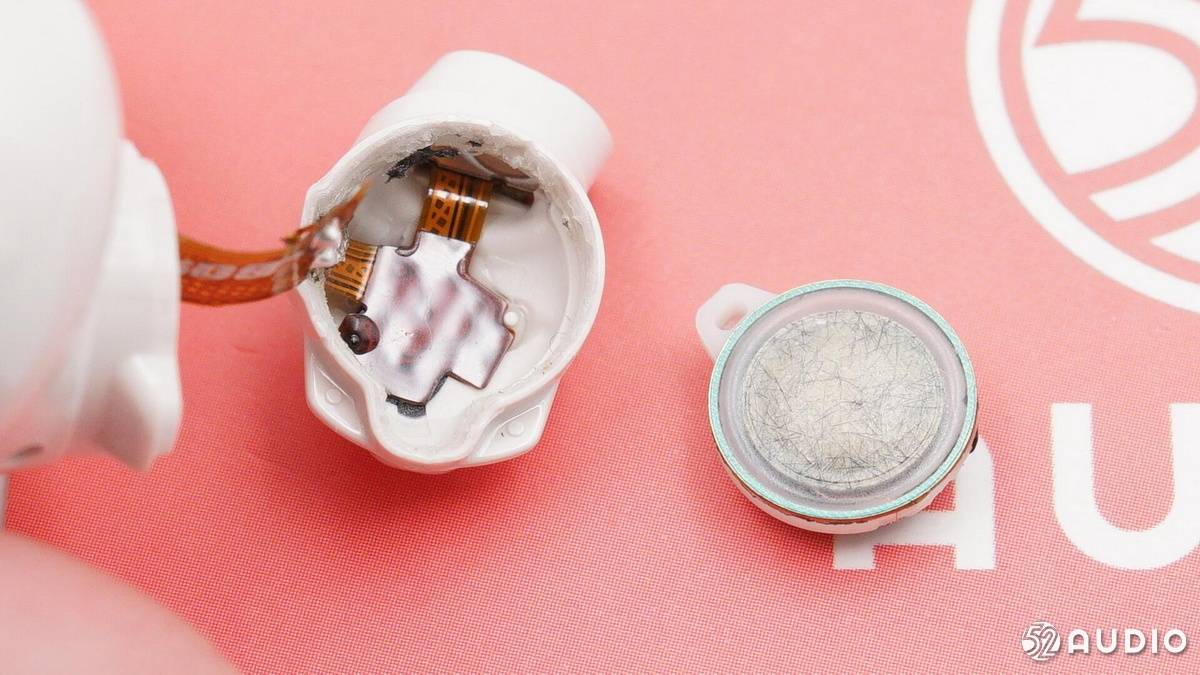

取出扬声器单元 。
文章图片

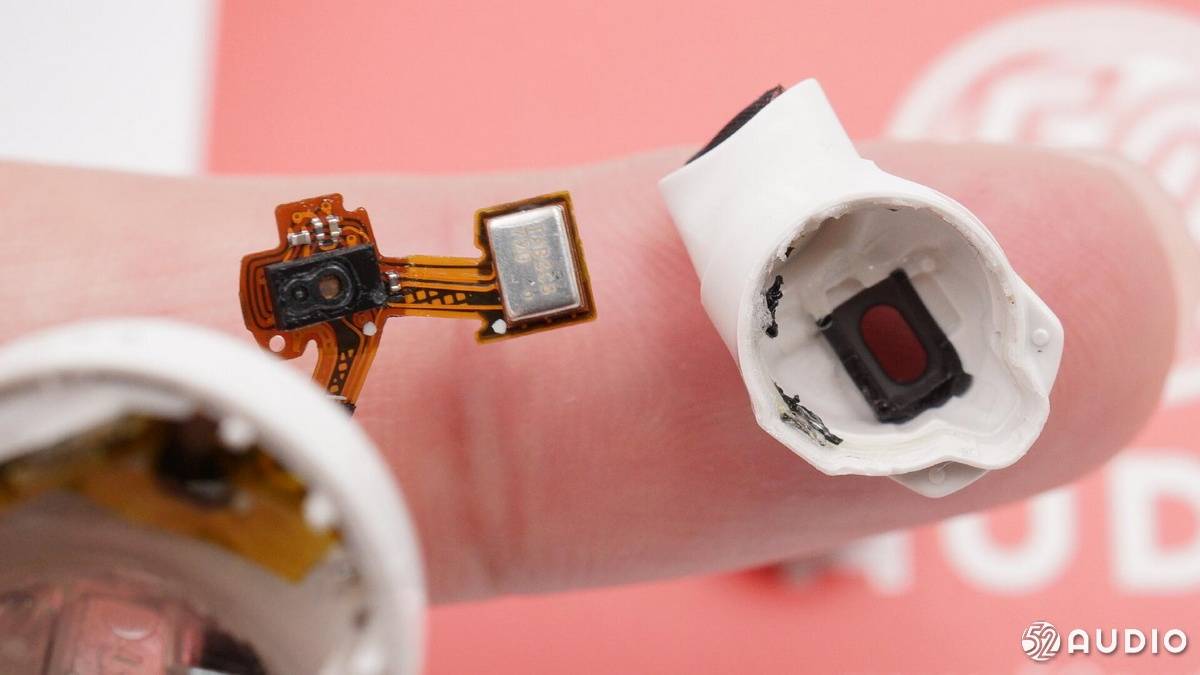

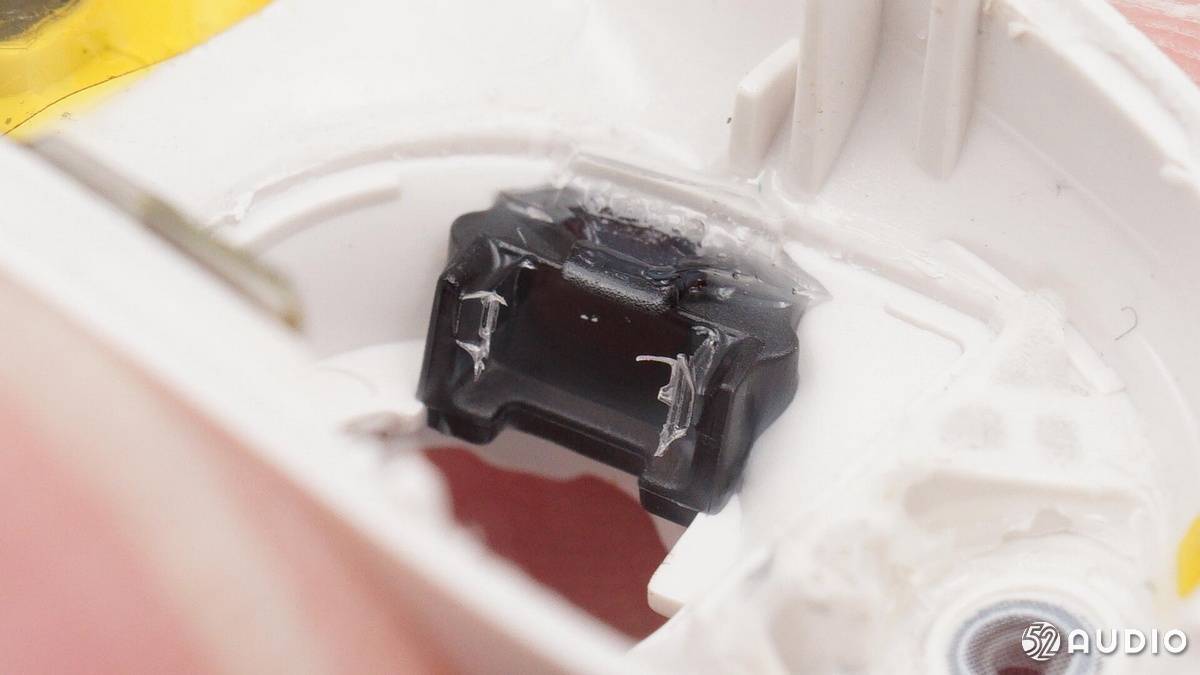

出音嘴处红外线距离传感器所在位置 。
文章图片
红外线距离传感器的开窗 。
文章图片
后馈麦克风在出音嘴处 。
文章图片
出音嘴处细密的防尘网 。
文章图片

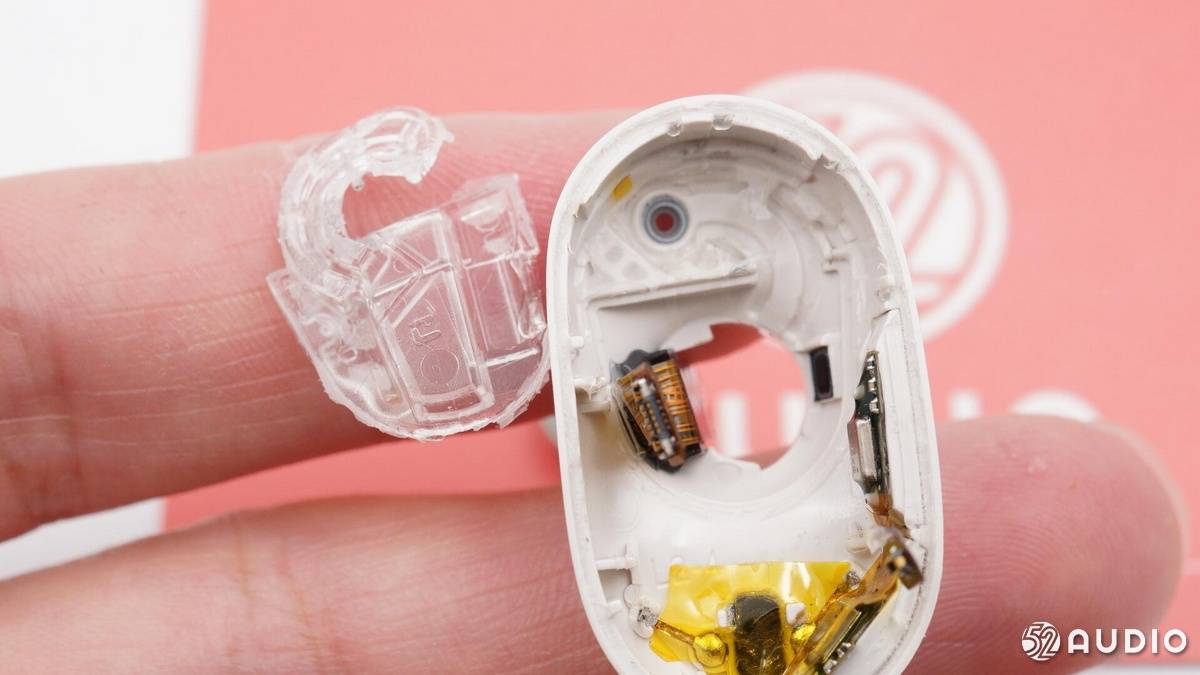

取出音腔内的透明支架 。
文章图片

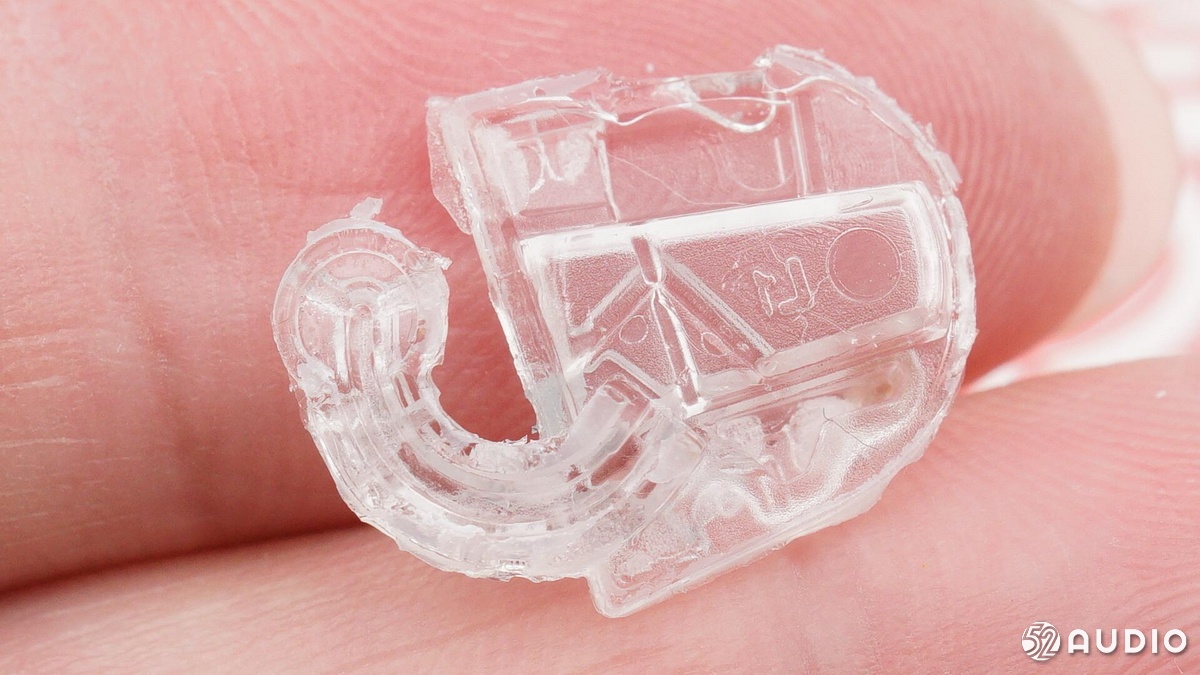

透明支架一侧固定电池 ， 另一侧是低音倒相管设计 。
文章图片

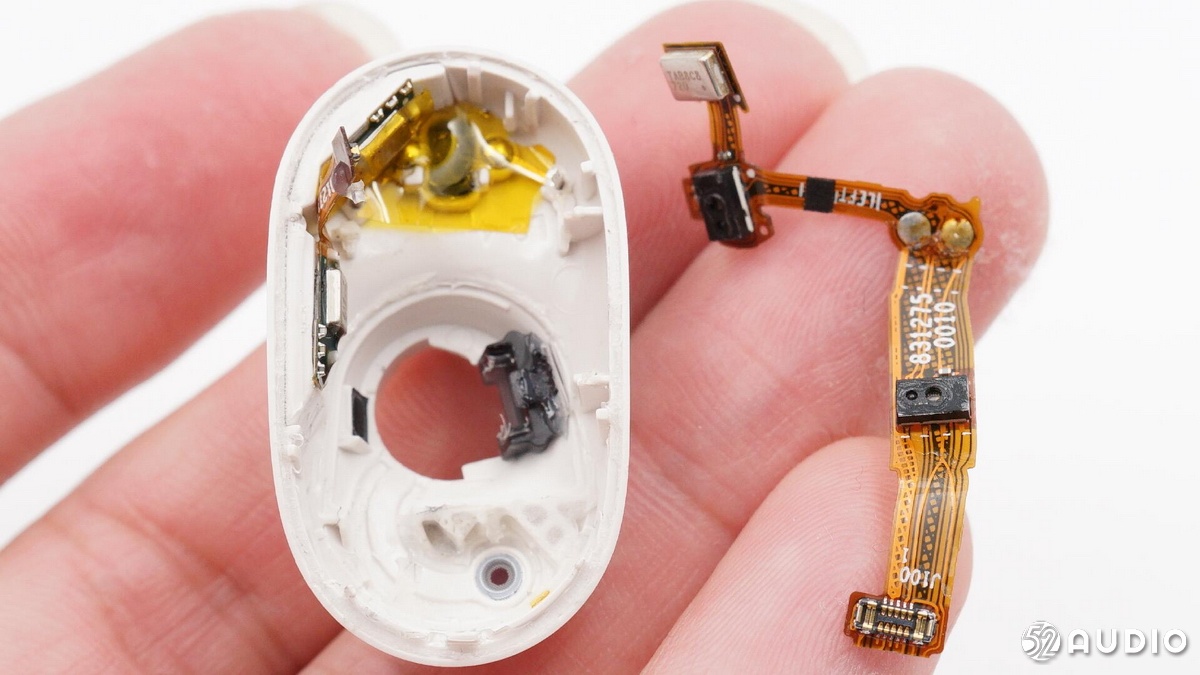

取出音腔内的FPC 。
文章图片

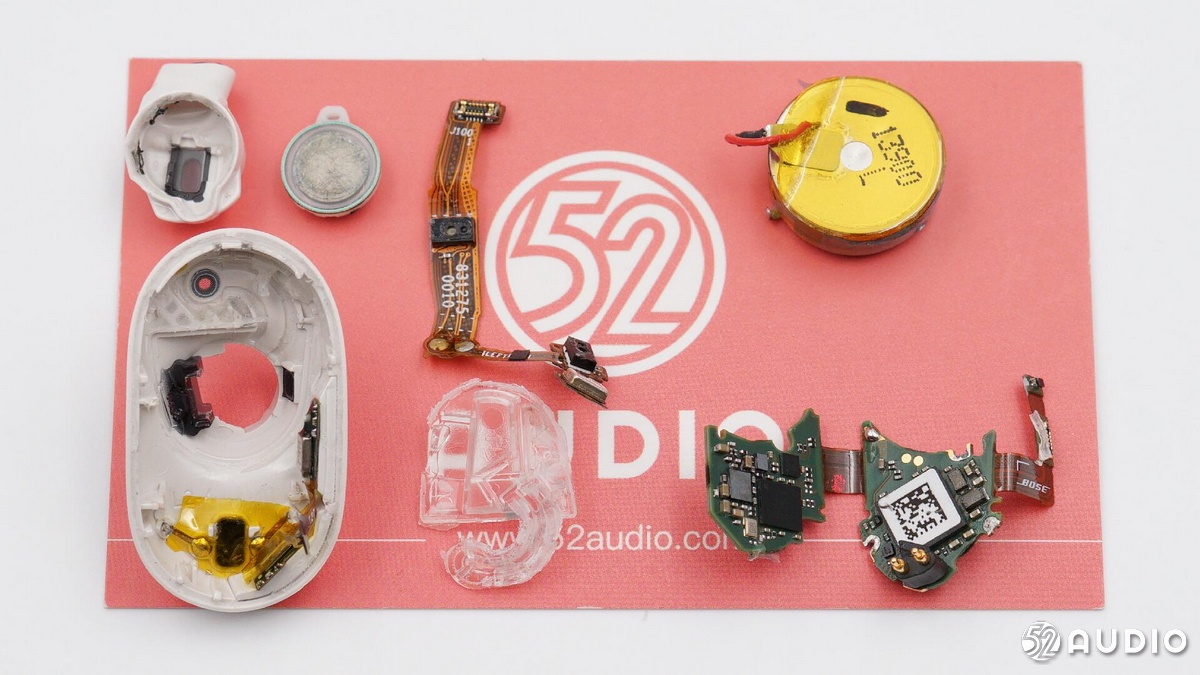

耳机内部各元器件展示 。
文章图片

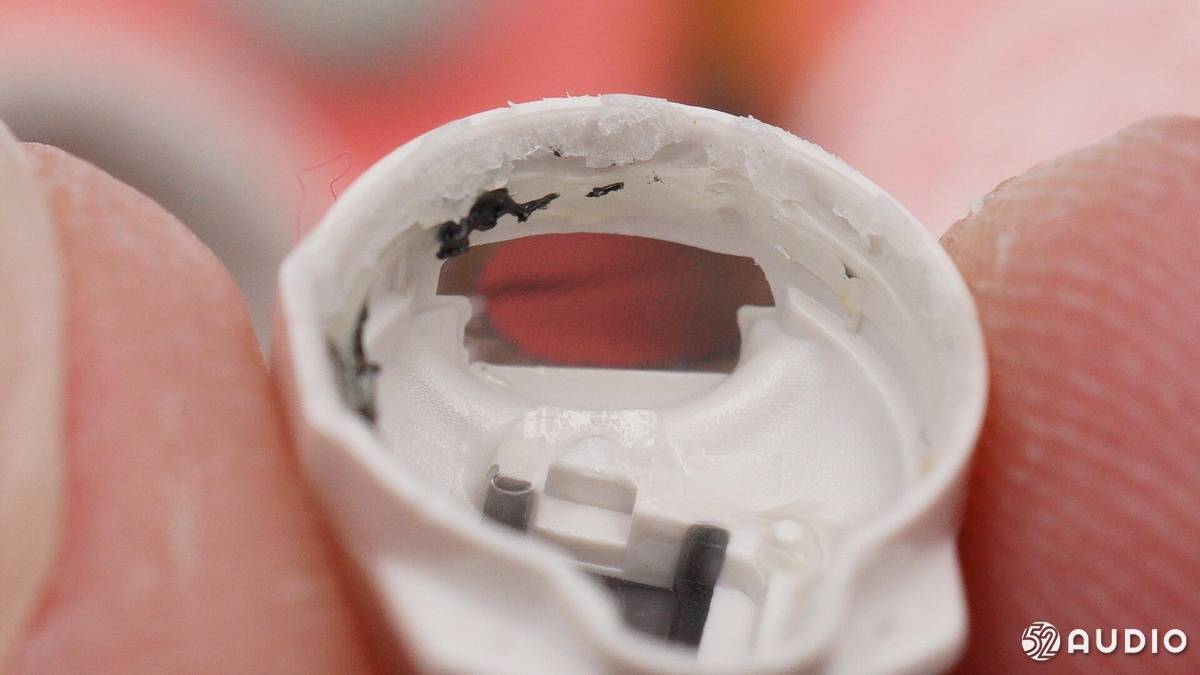

音腔与出音嘴处连接处的壳体展示 。
文章图片

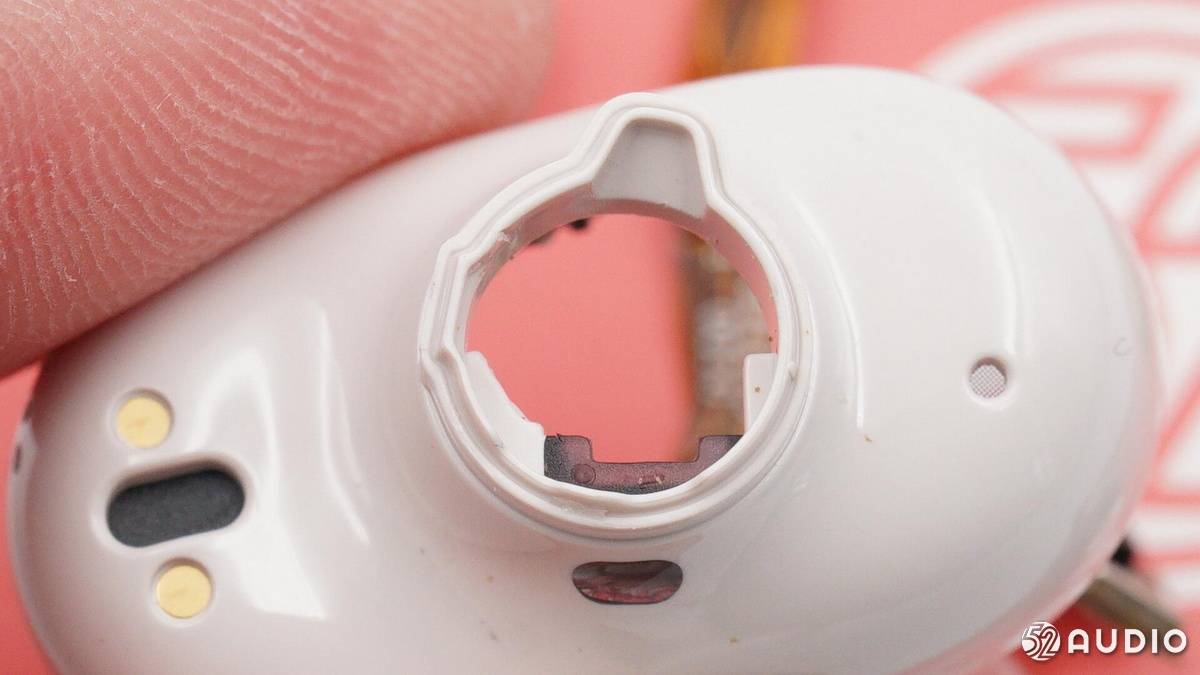

壳体上的红外线距离传感器开窗 。
文章图片
耳机壳体内侧的泄压孔和倒相管设计 。
文章图片

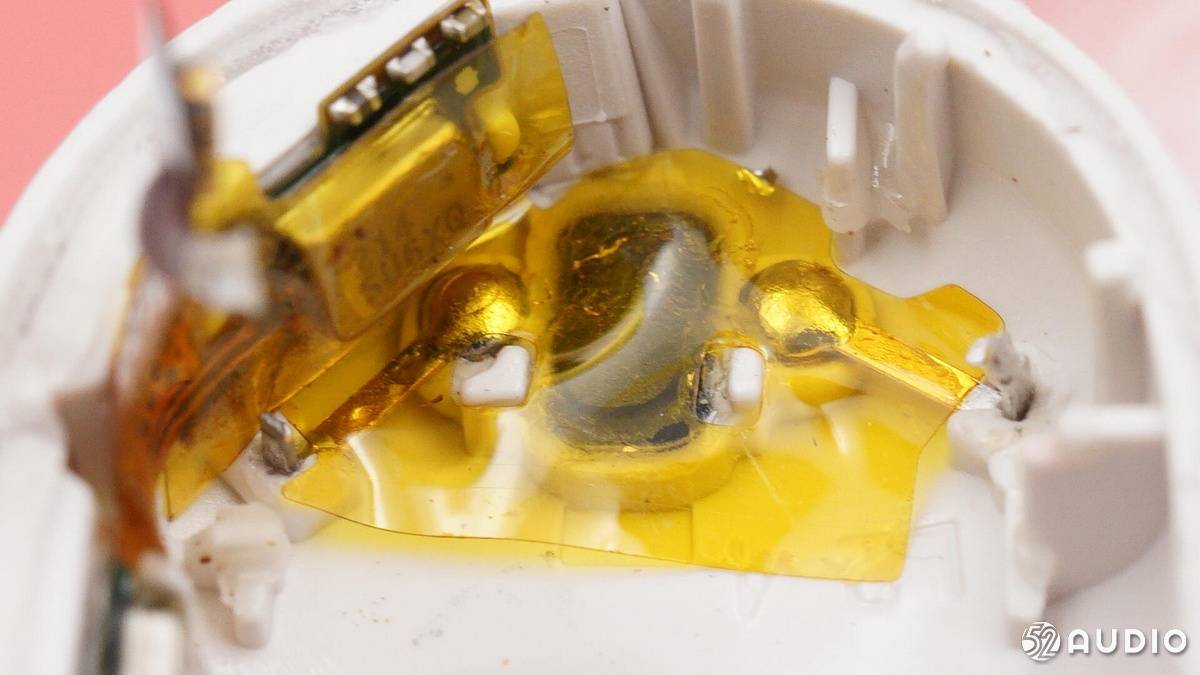

吸附充电座舱的磁铁和充电触点 。
文章图片

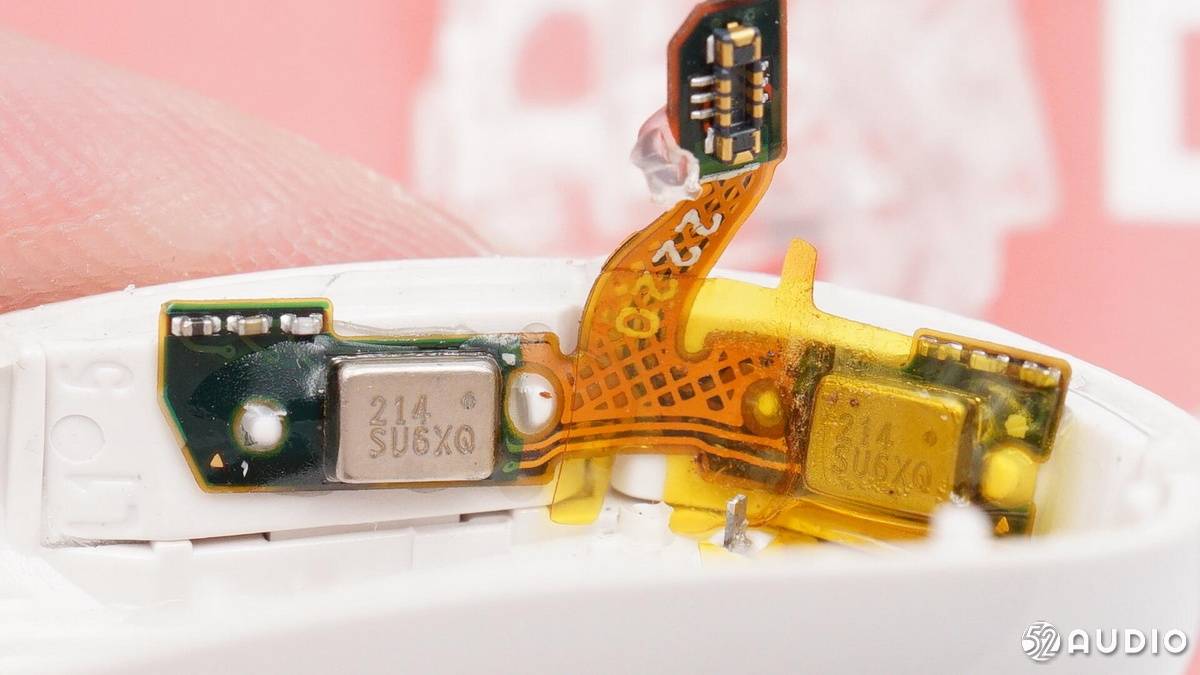

耳机的通话麦克风和前馈麦克风在一条FPC上 ， 相距较近 ， 硅麦丝印214 SU6XQ 。
