_原题为 刚找上台积电，英特尔的市值就一夜蒸发了400亿美元
最近，芯片巨人英特尔宣布，由于自家的 5 nm （纳米）、 7 nm 芯片制造工艺再再再一次难产，决定暂停相关技术的研发。
同时英特尔表示，会从现在自己制造芯片（ IDM ）的模式转为寻找代工厂（ Fabless ）的模式，继续开展业务。

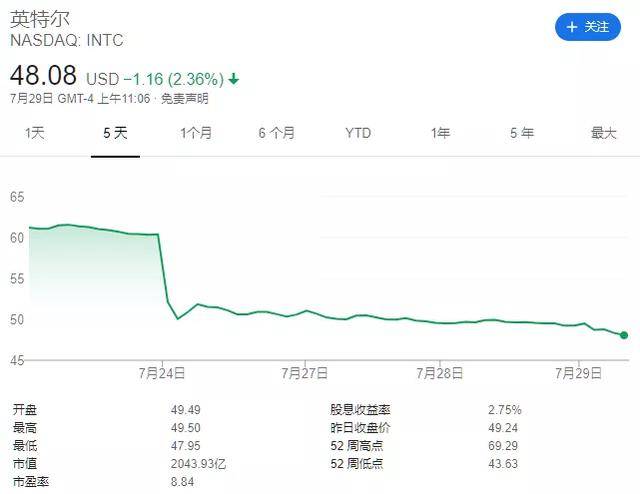

消息一出，英特尔股价暴跌。

文章图片

很多人应该都对这个蓝色的巨人非常熟悉：老一辈的 286、386 ，中年人的奔腾、赛扬，年轻人的酷睿 i5、i7、i9；没有英特尔就没有现代计算机。
【nm|刚找上台积电，英特尔的市值就一夜蒸发了400亿美元】不过这位 CPU 巨人、半导体设计界的老大哥，也终于和相爱相杀的老对手 AMD 一样，在制造芯片的难度面前低头了。
这也代表着， CPU 自产自销的时代结束了。

文章图片

最近华为海思和美国实体清单的事闹得轰轰烈烈，估计大家对制造芯片这事都有个差不多的了解了。
甚至评论区里的不少小伙伴们提到 “ 晶圆、光刻机 ” 都能做到张口就来。
不过差评君还是在这里帮大家补一嘴：一颗芯片的产出流程大概包括了设计芯片 → 制造芯片 → 封装测试芯片三个步骤。
像华为海思就是属于芯片设计公司。
目前来讲，有能力设计高端芯片的公司相对多，而有能力制造高端芯片的公司相对少。
也因此，不少小伙伴都有一个看法：设计芯片，不算厉害；能设计又能制造芯片，才是厉害！

文章图片

如果按照这个理论去说的话，英特尔就是那种 “ 才是厉害 ” 的企业：
比方说，英特尔在全球十个国家和地区设有总共 15 个晶圆制造厂。每一颗英特尔的处理器、基带、 Wi-Fi 和蓝牙芯片，都是英特尔自己设计、自己制造和生产的。
设计、制造、封测芯片一条龙。。。目前全世界能做到这个程度的，除了英特尔之外，也就剩下个三星半导体了。

注：上面这句话只谈需要高端工艺的处理器产品，排除专门生产 DRAM 存储颗粒和 CMOS 影像传感器的厂子

文章图片

不过要是放在十几二十几年前，英特尔这种 “ 厉害企业 ” 其实遍地开花。
不说其他，像什么 AMD 、 IBM 、飞利浦、 NEC，甚至现在卖个手机都没什么人买的摩托罗拉，在当时都有自己的芯片晶圆制造厂。
芯片公司拥有自己的制造厂，一个是牌面问题，另一方面也是掌握话语权，不至于被竞争对手们联合起来卡脖子。
比如华为目前遇到的情况。。。
不过到了现在，这种自给自足的厉害企业越来越少了，大家都开始寻找代工厂帮忙制造芯片了。
但这不是因为对手之间变和谐了，而是新的制程工艺实在是太烧钱了！

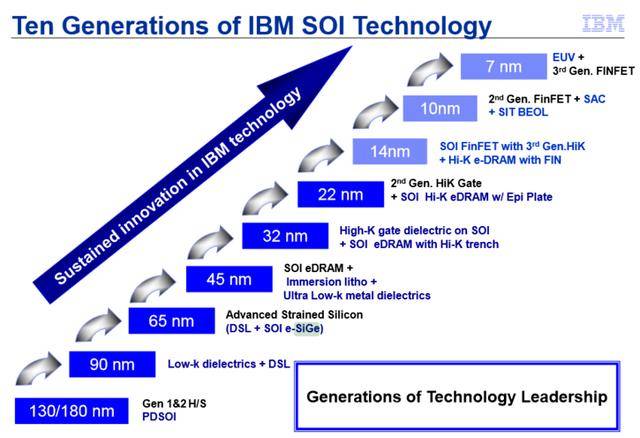

早年 IBM 梦想的工艺演进路线图 ▼

文章图片

制程这个玩意估计大家最近也没少听，说白了就是制作芯片的精度：
我们可以把一枚芯片的底板想象成一张白纸，制作芯片的过程实际就是在这个纸上画出晶体管和晶体管逻辑电路的过程。
200 nm （纳米）的工艺精度就好比是在用蜡笔作画，14 nm 则像是用细到不能再细的美工笔描边。

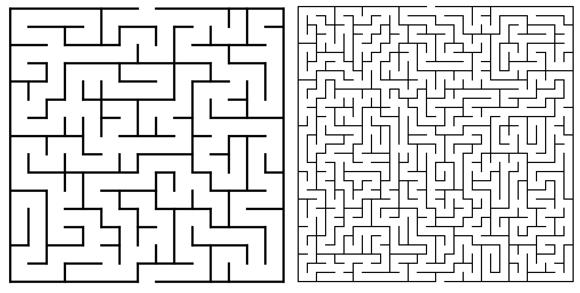

文章图片

所以高制程精度的好处显而易见：更高精度工艺能刻画的晶体管就越多，处理器的性能也就越强。

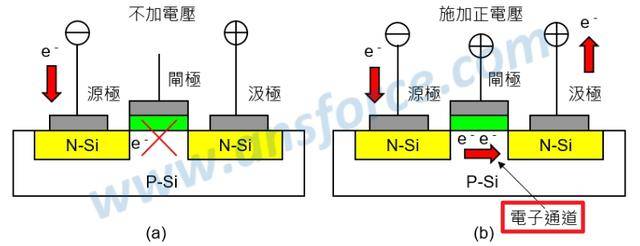

此外，提高制程精度还能显著降低发热和功耗 —— 以前 28 nm 制程的时候，电子跑一个电极要走 28 nm 的路；等升级到 14 nm 之后，跑路的消耗直接少了一半。
就跟相机圈子的 “ 底大一级压死人 ” 一样，不管处理器厂商怎么吹架构和优化，但凡在制程精度上高了一头，那就是碾压般的胜利。

文章图片

比方说 2013 年之前，英特尔和 AMD 都在用 28 - 32 nm 左右的制程，双方还能在性能上打的有来有回。
结果英特尔先一步搞出来了 14 nm 工艺，从此吊打了 AMD 接近六年。
不过，更高精度的制程却越来越不好搞了。
我们平常提到 “ 分子 ” 就已经觉得小的不得了了，可常见的分子大概是 100 nm，仅仅是十年前芯片制造工艺的水平。
