施工人员|空调水管安装方案（节选）( 二 )
3.1.7 钢管对好口后进行点固焊，点固焊与第一层焊接厚度一致，但不超过管壁厚的70%，其焊缝根部必须焊透，点焊位置均匀对称。点焊长度和间距如下表所示：
文章图片
3.1.8 采用多层焊时，在焊下一层之前，将上一层的焊渣及金属飞溅物清理干净。各层引弧点和熄弧点均错开20mm。
3.1.9 焊缝均满焊，焊接后立刻将焊缝上的焊渣、氧化物清除。
3.1.10 焊缝外观检验：焊缝表面须完整，高度不低于母材表面并与母材圆滑过度，焊缝宽度超出坡口边缘2～3mm。
3.1.11管子组对时，内外壁应平齐，内壁错边不超过壁厚的10%，外壁错边不超过壁厚的25%，错边总量不超过2mm。
3.1.12 钢管的焊接应做到焊口平直度、焊缝加强面等符合施工验收规范要求，其焊缝不得有“未焊透”现象，焊口表面无烧穿、裂纹、结瘤、夹渣和气孔等缺陷，焊缝应平整、饱满，焊波均匀一致，焊高、焊宽及错口符合规范规定，焊瘤、飞溅药渣等及时处理，并刷二道防锈漆。
3.2 热熔连接：PP-R管热熔连接，安装应使用专用热熔工具。
热熔连接的步骤：
3.2.1 接通热熔工具电源,到达工作温度、指示灯亮后开始操作。
3.2.2 剪材：用管剪剪取所需长度,端面必须垂直于管轴线。为确定所需熔接部分的长度及方向，可用笔在管道上划出所需长度。
3.2.3 热熔接：当管熔接器加热到260 ℃时,用双手将管材和配件同时推进熔接器模具内并加热5s以上，注意管的长度及方向变化，不可过度加热，以免造成管材变形而导致漏水。
3.2.4 管道与管件接头处应平整、清洁、无油。熔接前应在管道插入深度处做记号,焊接后要对整个嵌入深度的管道和管件的接合面加热。
3.2.5 插接：加热后,将管材及管件脱离熔接模头，立即对接。
熔接施工应严格按规定的技术参数操作，在加热及插接过程中不能转动管道和管件，应直线插入。正常熔接时，在接合面应有一均匀的熔接圈。

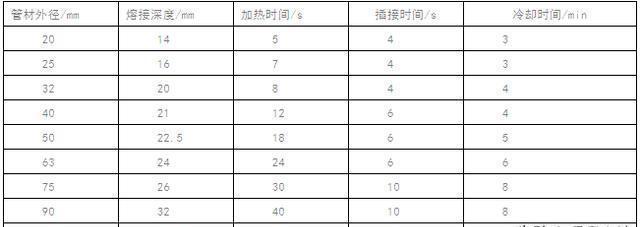

《熔接操作技术参数表》
文章图片
4．施工放线：
4.1 管道放线由总管到干管再到支管放线定位。放线前逐层进行细部会审，使各管线互不交叉，同时留出保温、绝热及其它操作空间。
4.2 空调水管道在室内安装以建筑轴线定位，同时又以墙柱为依托。定位时，按施工图确定的走向和轴线位置，在墙(柱)上弹画出管道安装的定位坡度线，冷热水坡度为0.003，冷凝水管道坡度不小于0.008，在制冷机房及地下二层内，并行多种管道，定位难度大，采用打钢钎拉钢线的方法，将各并行管道的位置、标高确定下来，以便于下一步支架的制作和安装，定位坡度线宜取管底标高作为管道坡度的基准。
4.3 立管放线时，打穿各楼层总立管预留孔洞，自上而下吊线坠，弹画出总立管安装的垂直中心线，作为总立管定位与安装的基准线。
5.支吊架的制作与安装
5.1 管道支架选用型钢（角钢、槽钢）现场加工制作。管径小于DN200的用角钢，管径大于或等于200 的选用槽钢。
5.2 支吊架制作集中在加工场进行，以方便控制支架的制作质量。加工时要求用剪床或砂轮切割机开料，如支架较大，需用槽钢制作，则可用氧割开料。支架的膨胀螺栓孔要用钻床钻孔，不能用氧割开孔。
5.3 支吊架连接采用焊接方法，焊接要求应符合焊接的质量标准。
5.4 对同一直线上要求支吊架采用同一规格，对同层管道支吊架安装时，除要求坡度外，支吊架底线保持同一平面。
5.5 保温管道支吊架应设置在保温层外部，并在支吊架与管道之间镶木码。
5.6 管道支架的选择考虑管路敷设空间的结构情况、管内流通的介质种类、管道重量、热位移补偿、设备接口不受力、管道减震、保温空间及垫木厚度等因素选择固定支架、滑动支架及吊架。根据技术规范，支架材料选型如下表所示：

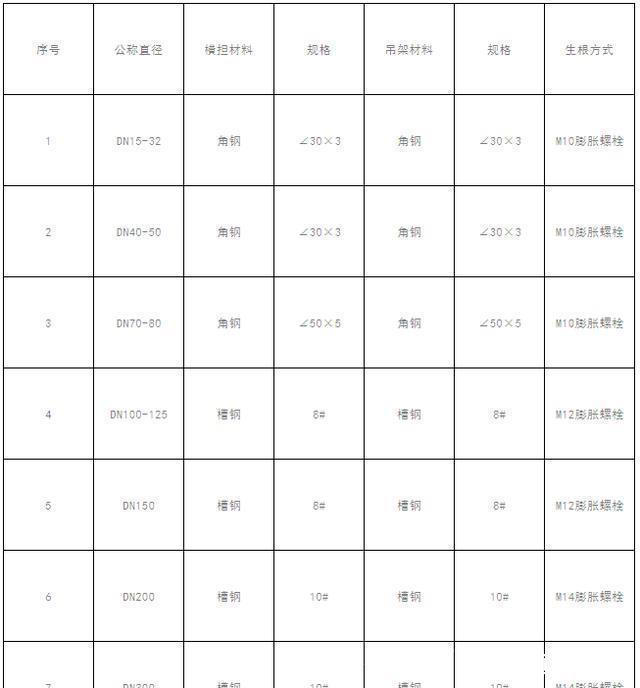

1) 活动管道吊架表：
文章图片

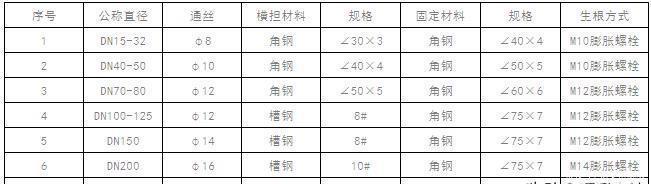

2)固定管道吊架表：
文章图片
3)根据设计要求，管道支架安装间距符合下表所示：
文章图片
4） PP-R管道支架的设置
A、沿墙面或楼面敷设的管道采用管卡固定,管卡用钢钉或膨胀螺丝钉牢在依托墙体或楼板上；悬吊安装的管道或管外有保温层的管道应采用吊架或托架来固定。管卡的最小尺寸应根据管件确定。
《最小管卡宽度mm表》
文章图片
B、立管和横管支吊架的间距与管径和壁厚以及管道的弹性模数有关。管道支吊架的间距应符合表1和表2 的规定：
《表1冷水管支吊架最大间距mm》
文章图片
《表2热水管支吊架最大间距mm》
