施工人员|空调水管安装方案（节选）( 三 )


文章图片
管道穿越墙体时，从墙面两侧各向外量出1m，以确定墙两侧的两个活动支架位置；
管道转弯处的支撑要特别予以重视，自管道转弯的墙角，补偿器拐角各向外量过1m，使活动支架定位。
在穿墙、转弯处活动支架定位后，剩余的长度里，按不超过最大间距的原则，尽量均匀地设置活动支架。
5.7 支架形式的选用：

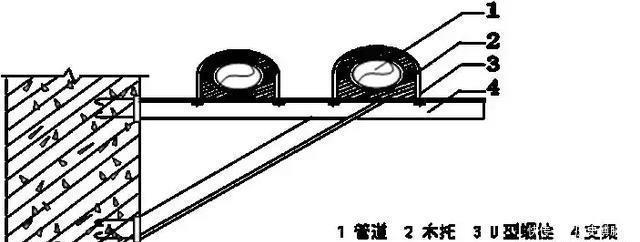

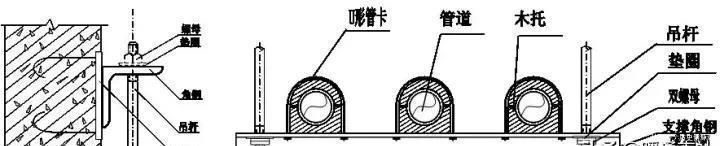

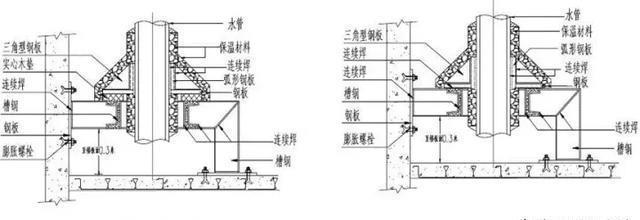

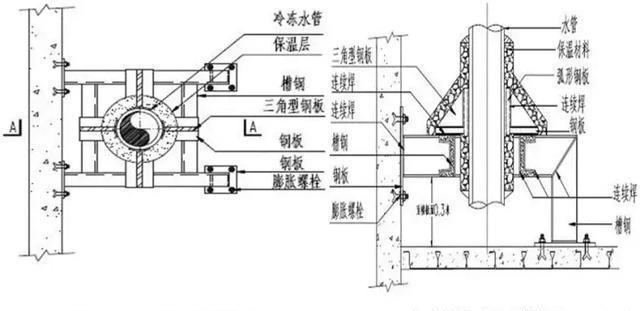

1) 空调水管几种常用的管道支架如图所示：
施工人员|空调水管安装方案（节选）
文章图片
施工人员|空调水管安装方案（节选）
文章图片

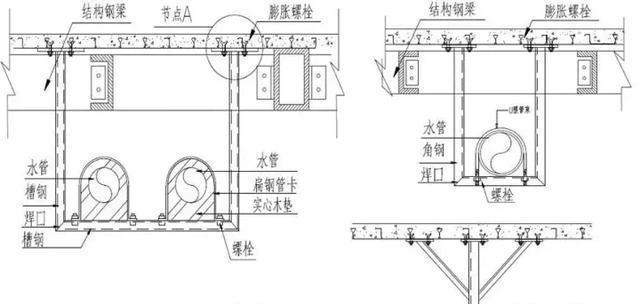

注：如结构未考虑预埋件，则在现场考虑用膨胀螺栓等生根方式。
施工人员|空调水管安装方案（节选）
文章图片
施工人员|空调水管安装方案（节选）
文章图片
施工人员|空调水管安装方案（节选）
文章图片

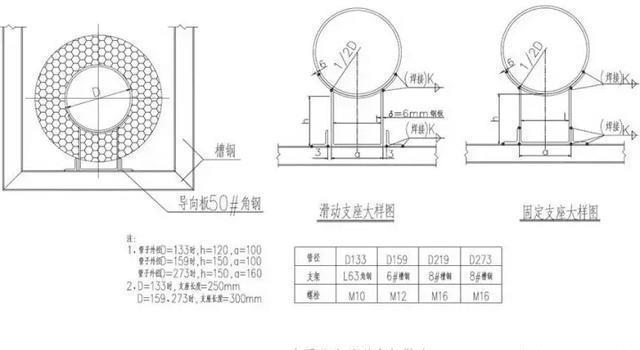

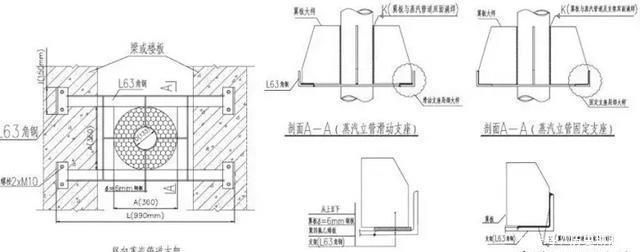

2) 蒸汽管、凝结水管支架如下图所示：
施工人员|空调水管安装方案（节选）
文章图片
施工人员|空调水管安装方案（节选）
文章图片
5.8 支架的安装
包括支架构件预制加工和现场安装两道工序。制作支、吊架时，采用砂轮切割机切割型钢，并用磨光机将切口打磨光滑；用台钻钻孔，不得使用氧乙炔焰吹割孔；煨制要圆滑均匀。各种支吊架要无毛刺、豁口、漏焊等缺陷，支架制作或安装后要及时刷漆防腐。支架的形式按设计要求及施工图集进行加工，其标高须使管道安装后的标高与设计相符。
5.9 道支、吊、托架的安装，应符合下列规定
A位置正确，埋设应平整牢固。
B固定支架与管道接触应紧密，固定应牢靠，支架的设置应符合设计要求。
C采暖管采用弧型板U型螺栓低滑动支架，蒸汽管采用高滑动支架，具体做法详见附图。
D无热伸长管道的吊架、吊杆应垂直安装，有热伸长管道的吊架、吊杆应向热膨胀的反方向偏移。
E固定在建筑结构上的管道支、吊架不得影响结构的安全。
F管井内设置膨胀节，水管每60米设一个，膨胀量为45mm；蒸汽管每30米设一个，膨胀量为57mm。
6．管道及附件安装
6.1 管道的安装
管道安装前，复测管道中心线及支架标高位置无误后，开始管道安装就位。
1) 大口径立管安装：自下而上逐层安装。为便于施焊，将起弯处水平管与弯头的接口做活口处理。管材由地面一层运进管道间(或空调机房)并进行组对焊接。每点固或焊完一个口，将上面的管段向上一楼层推进，为便于吊装，管子在组对时焊吊耳。每安装一层，以角钢U型管卡固定，以保证管道的稳定及以下各层配管量尺的准确。立管底部要设钢性支撑。
2) 水平管的安装
A.放线、定位核准，支架正确安装后，管子就要上架。上架前，进行调直，对用量大的干管进行集中热调，小口径的管子用手锤敲击冷调。
B.管子上架，小口径管道用人力抬扛，当使用梯子时，应注意防滑；大口径管子用手动倒链或电动葫芦吊装，注意执行安全操作规范。
C.管子上架后连接前，对大管子进行拉扫，即用钢丝缠破布，通入管膛清扫，对小口径管，上架时敲打“望天”(从管膛一端望另一端的光亮)，以确保管道安装内部的清洁、不堵塞。
D.干管的对口连接：干管采用焊接连接，与附件连接采用法兰连接。为尽量减少上架后的死口，组织班组精心考虑，在方便上架的情况下尽量在地面进行活口焊接。
E.干管变径与接支管：干管变径采用成品管件焊接成型较好，冷热水管用偏心大小头，并在安装时使偏心分别向下和向上。分支管与主干管连接采用开孔焊，变径管200-300mm以外方可开孔焊支管；在施工中抓好划线准确及焊接质量，不允许无模板划线，不允许开大孔将分支干管插入主管中焊接，同时不允许在主干管弯管的弯曲半径范围内开孔，而在弯曲半径以外100mm以上的部位开孔焊接。
F.管道安装时要及时调整支、吊架。支、吊架位置要准确，安装平整牢固，与管子接触紧密。固定支架必须安装在设计规定的位置上，不得任意移动。
G.在支架上固定管道，采用U型管卡。制作固定管卡时，卡圈必须与管子外径紧密吻合、紧固件大小与管径匹配，拧紧固定螺母后，管子要牢固不动。
H.无热位移的管道，其吊杆垂直安装。有热位移的管道，吊点设在位移的相反方向，按位移值的1/2偏位安装。
I.管道安装过程中使用临时支、吊架时，不得与正式支、吊架位置冲突，做好标记，并在管道安装完毕后予以拆除。
J.大管径管道上的阀门单独设支架支撑。
K.保冷、保温管道与支架之间要用经过防腐处理的木衬垫隔开，木垫厚度同保冷、保温层厚度，按设计要求支架需做保温喷涂。
L.空调水管穿过防火墙时，需设防火环，并作好防火封堵。
6.2 管道附件安装
1) 焊接钢管的安装，采用冲压弯头。
2) 冷冻（冷却）水管的水平管变径时采用偏心大小头，上平下变，立管采用同心大小头，以免管道内部积污和积气，影响管道的使用。
