拆解|拆解报告：BEATS SOLO PRO头戴式蓝牙降噪耳机( 二 )
文章图片

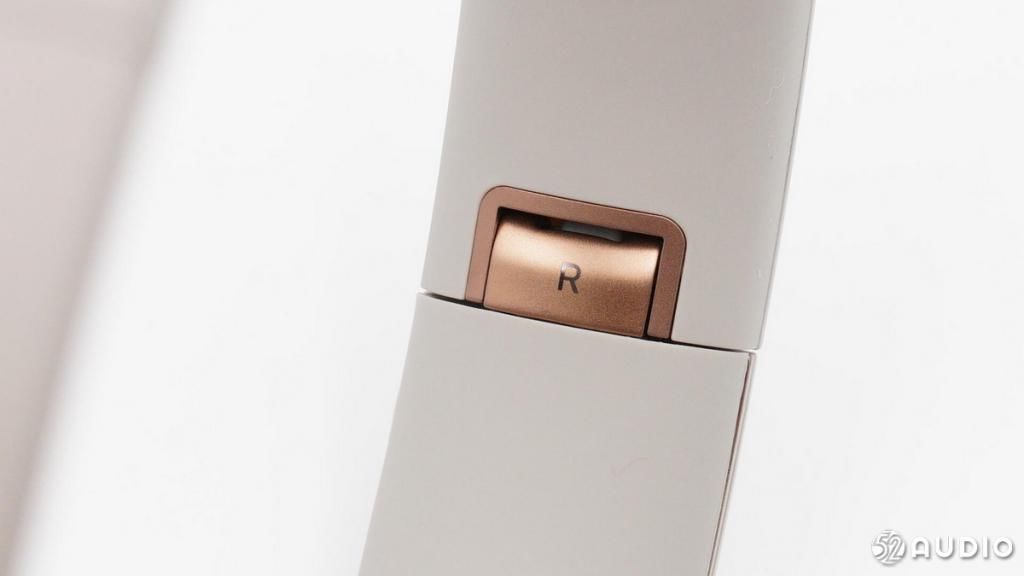

右侧铰链结构内侧印有R右标识。
文章图片

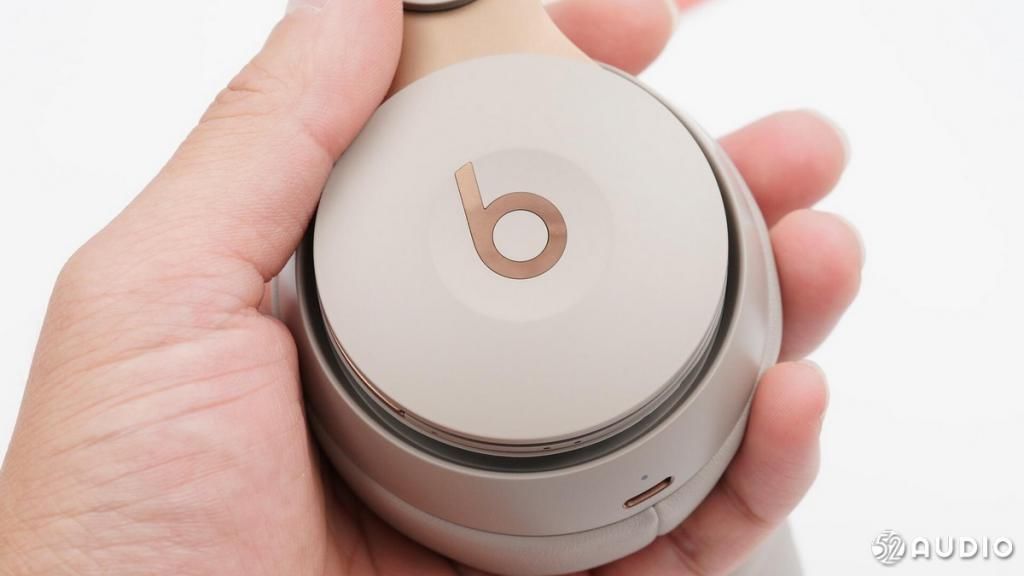

右侧耳罩一览。
文章图片

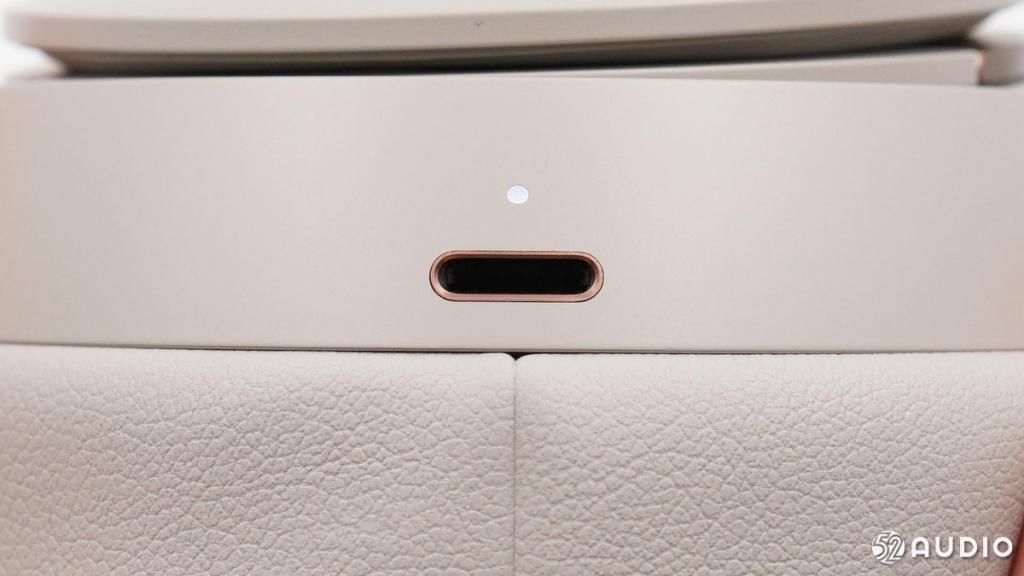

Lightning接口特写，上方有充电指示灯。
文章图片
右侧耳罩泄压孔特写。
文章图片

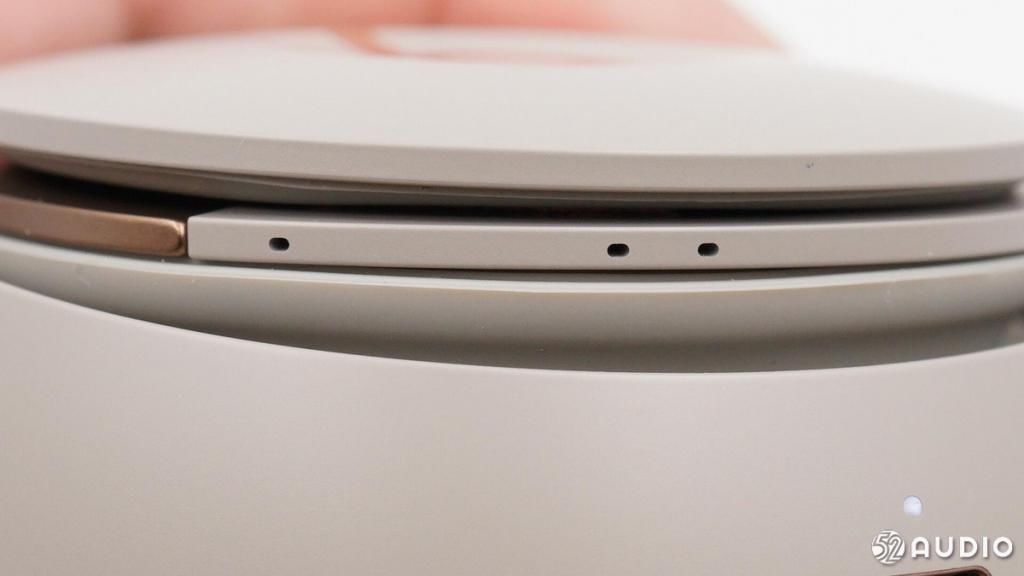

三颗麦克风开孔，用于收集外部噪音与语音通话。
文章图片

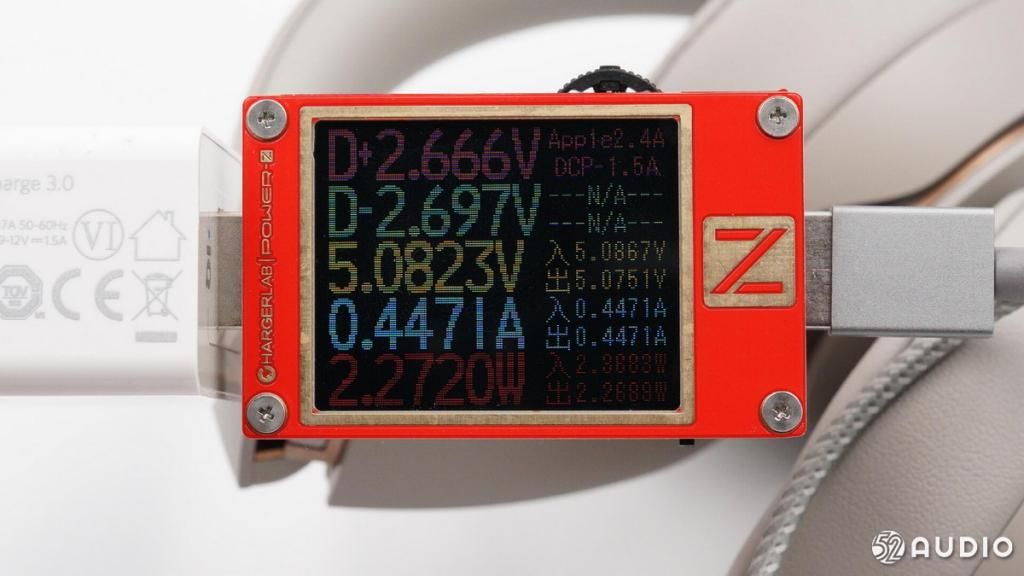

我爱音频网采用ChargerLAB POWER-Z KT001 对 BEATS SOLO PRO 进行有线充电测试，输入端功率约为2.27W。
二、BEATS SOLO PRO拆解
经过刚刚的开箱，我们已经对BEATS SOLO PRO头戴式降噪蓝牙耳机的产品外观有了初步了解。下面我们将进入拆解环节，来看一下这款耳机的布局是怎样的吧。
文章图片

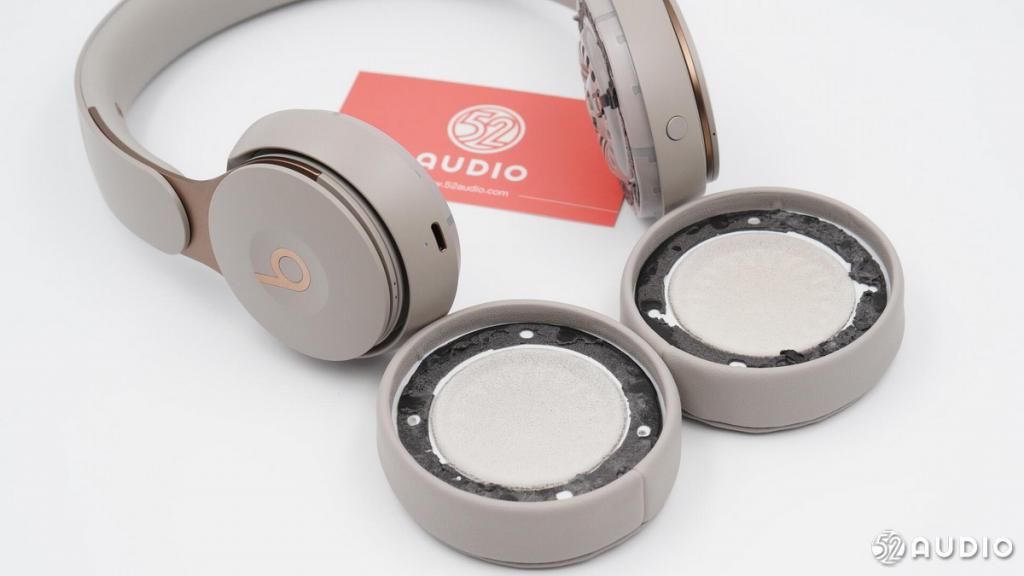

首先取下通过双面胶固定的两个耳罩。
文章图片

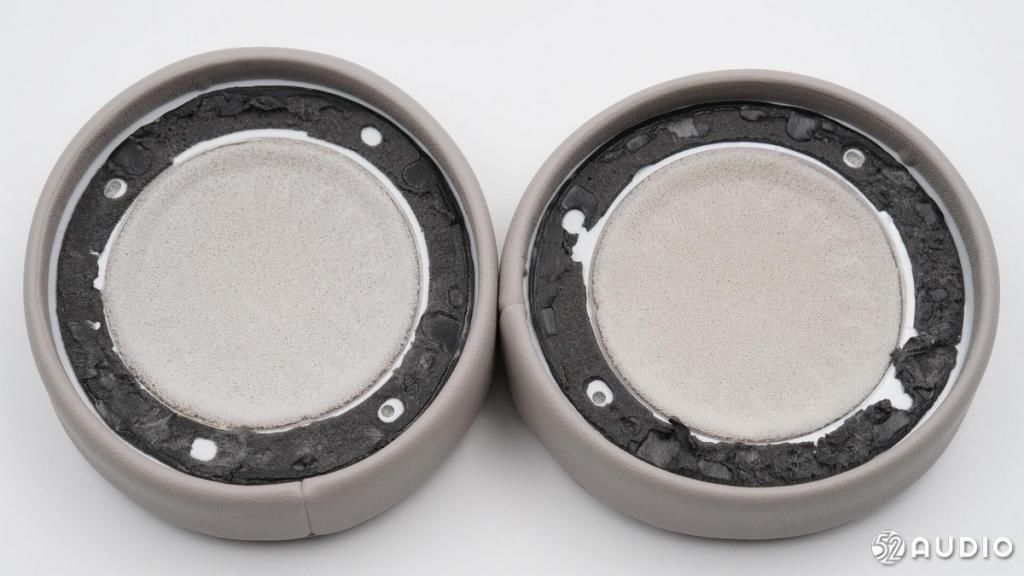

耳罩内侧海绵特写。
文章图片
耳机内侧一览，扬声器单元外有塑料保护罩。
文章图片

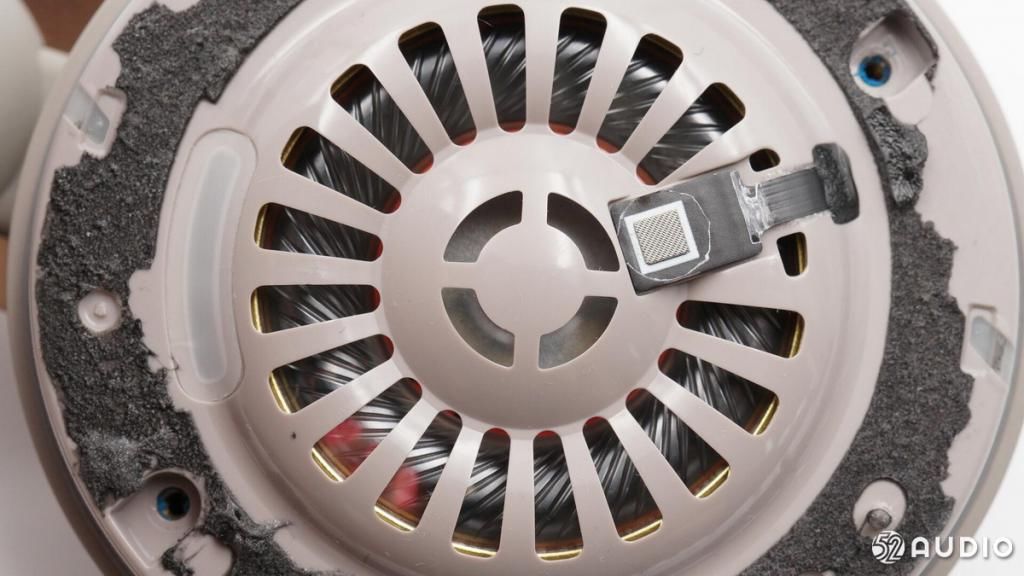

塑料保护罩特写，上面有降噪麦克风器件。
降噪麦克风器特写，上面有防尘金属网垫覆盖。
文章图片

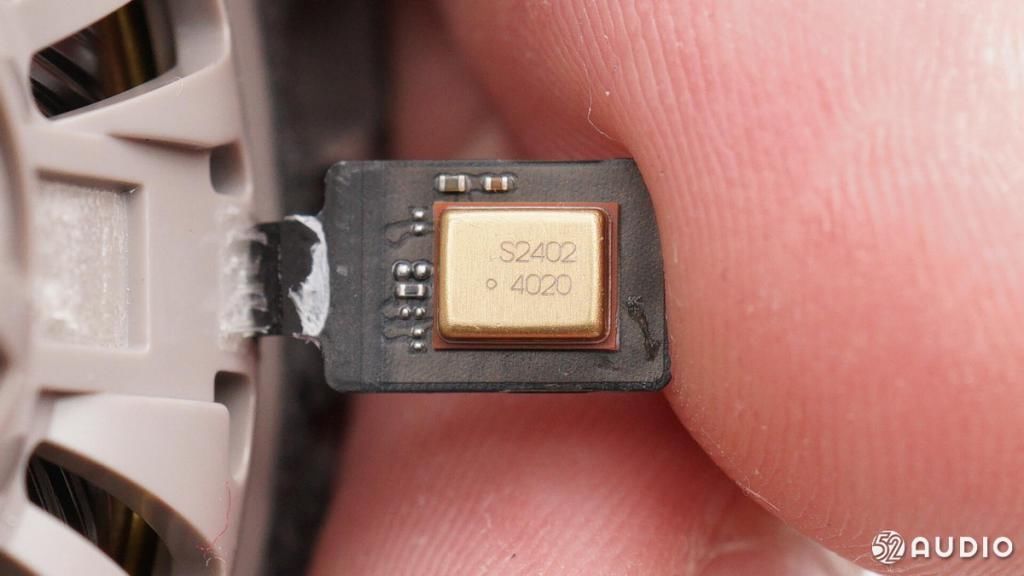

镭雕S2402MEMS硅麦，收集耳道内的杂音传给降噪芯片进行处理。
文章图片
取下四颗螺丝，即可打开扬声器单元腔体。
文章图片

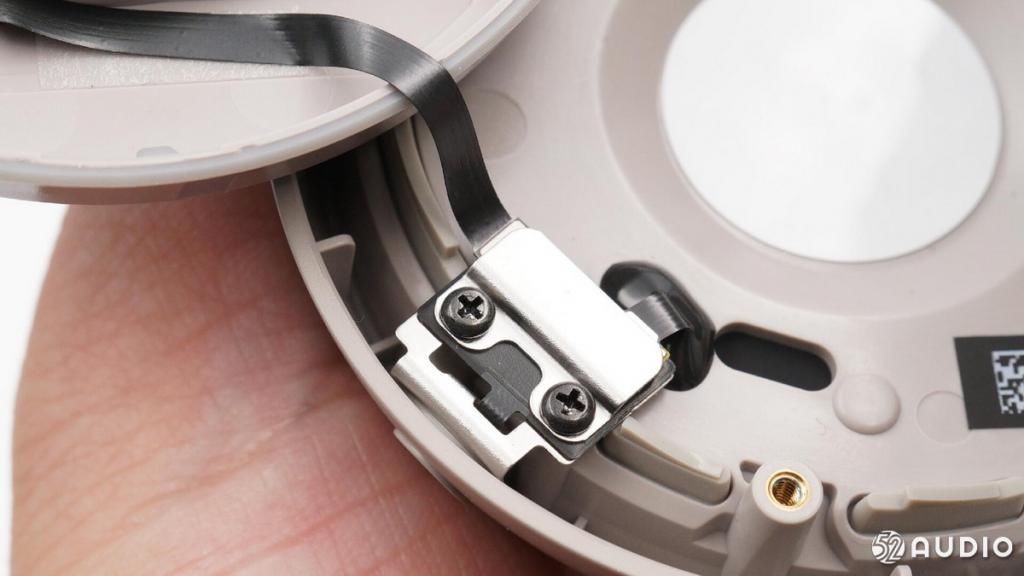

腔体内侧电源键内部结构由两颗螺丝与腔体固定。
文章图片
取下两颗螺丝固定的压板，电源排线通过连接器与电源键电路小板连接。
文章图片

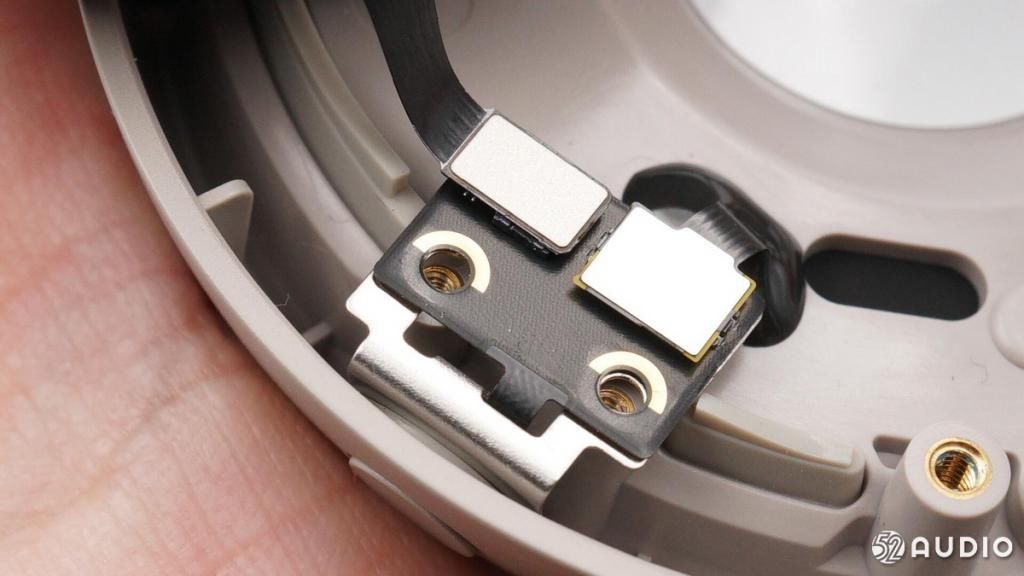

电源键电路小板正面特写，上面有两个排线座，分别用于连接主板和降噪麦克风。
文章图片
L型金属支架保护外侧特写。
文章图片
L型金属支架保护内侧特写。
文章图片

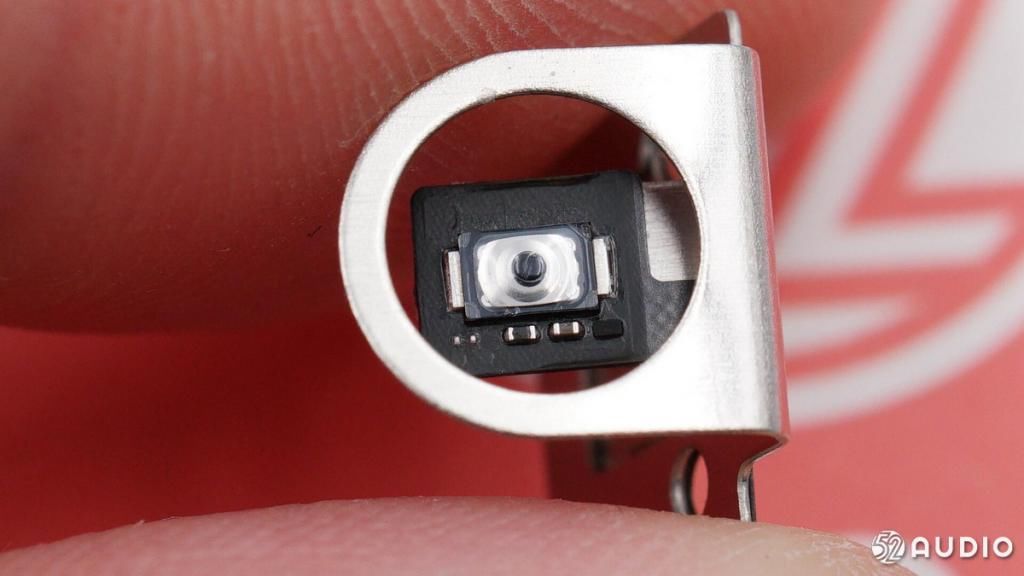

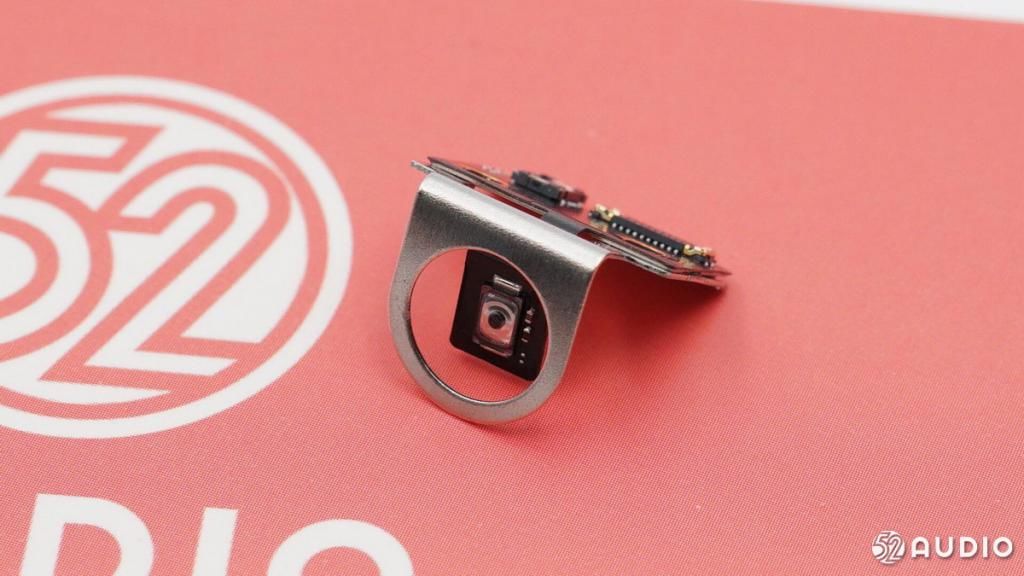

微动按键处于L型金属支架保护内侧。
文章图片

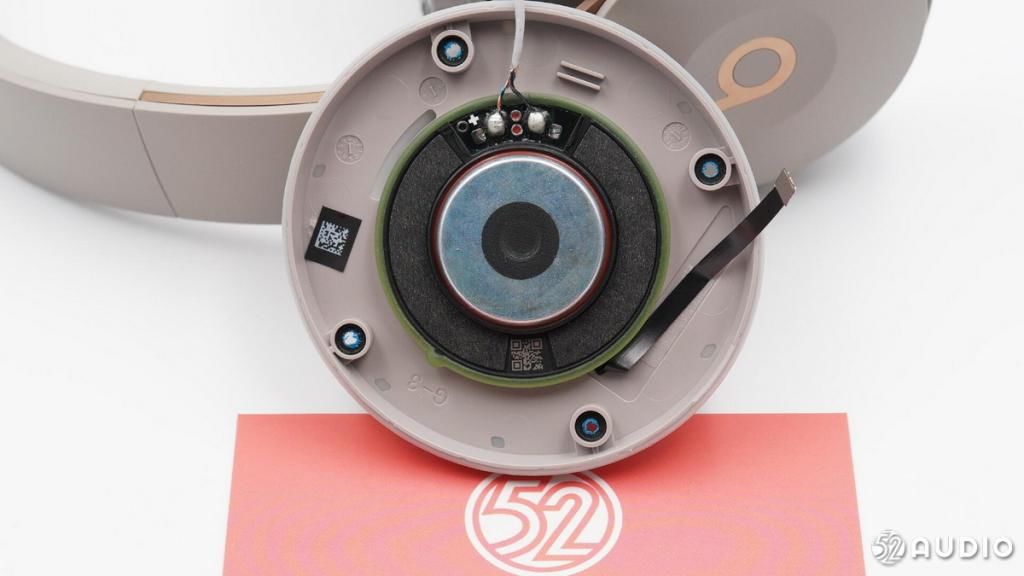

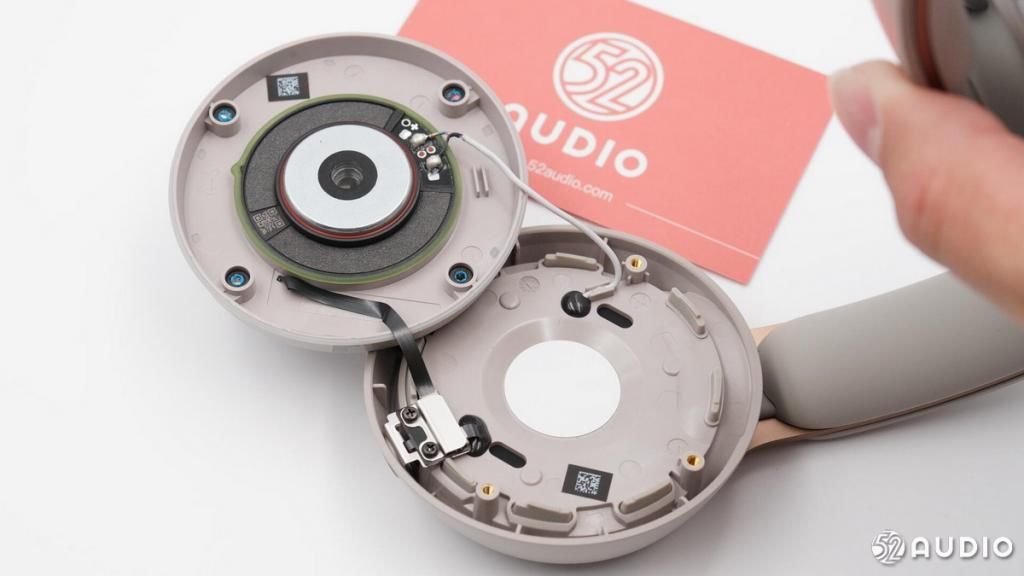

腔体外侧固定有扬声器单元，黑色排线与降噪麦克风连接。
文章图片
扬声器单元特写，扬声器单元通过导线与另一侧的主板相连。
文章图片

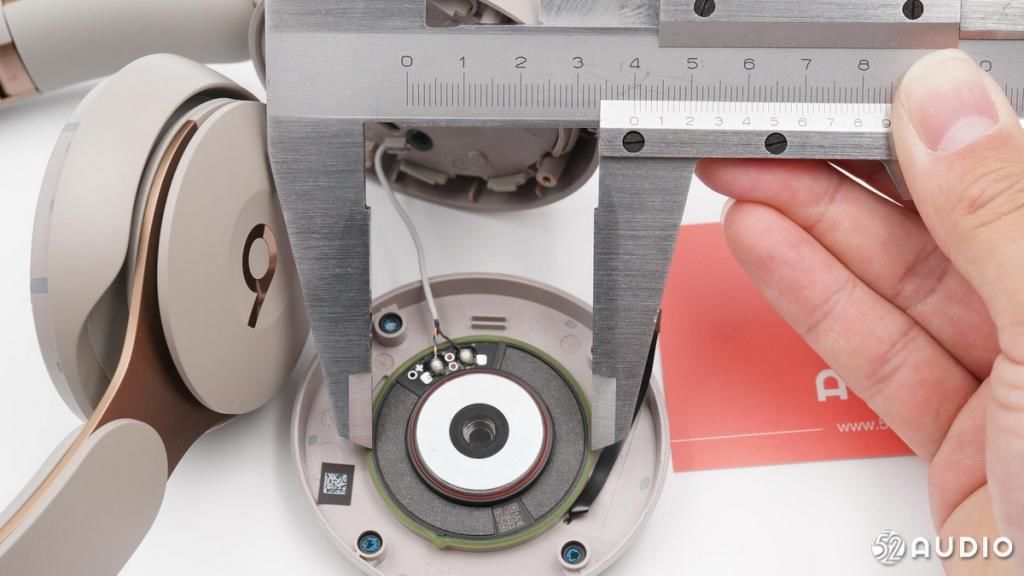

扬声器单元尺寸40mm，与宣传一致。
文章图片

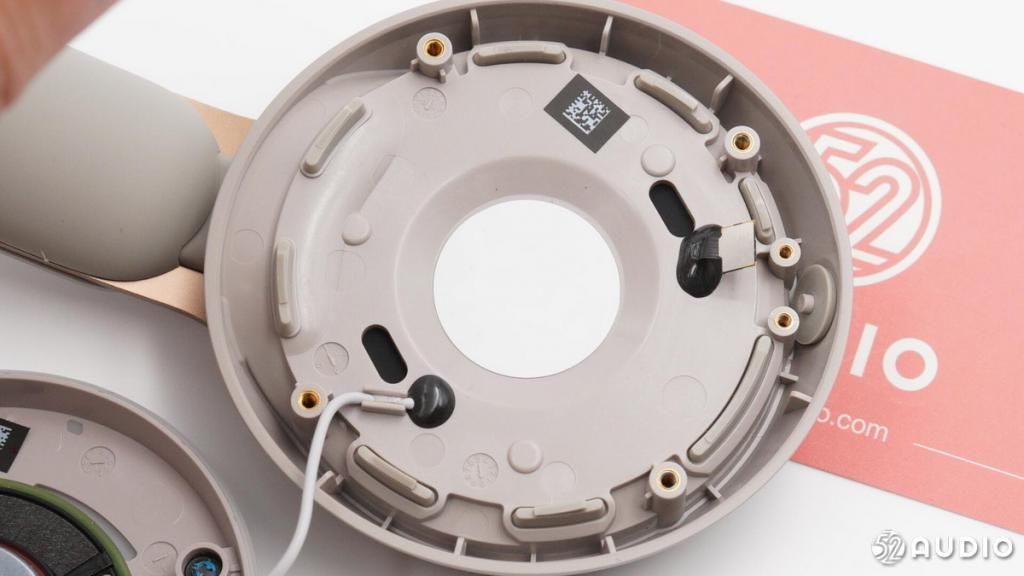

腔体内侧一览，扬声器导线以卡扣和胶水两种方式固定，盖板导线开孔处有胶水密封。
文章图片

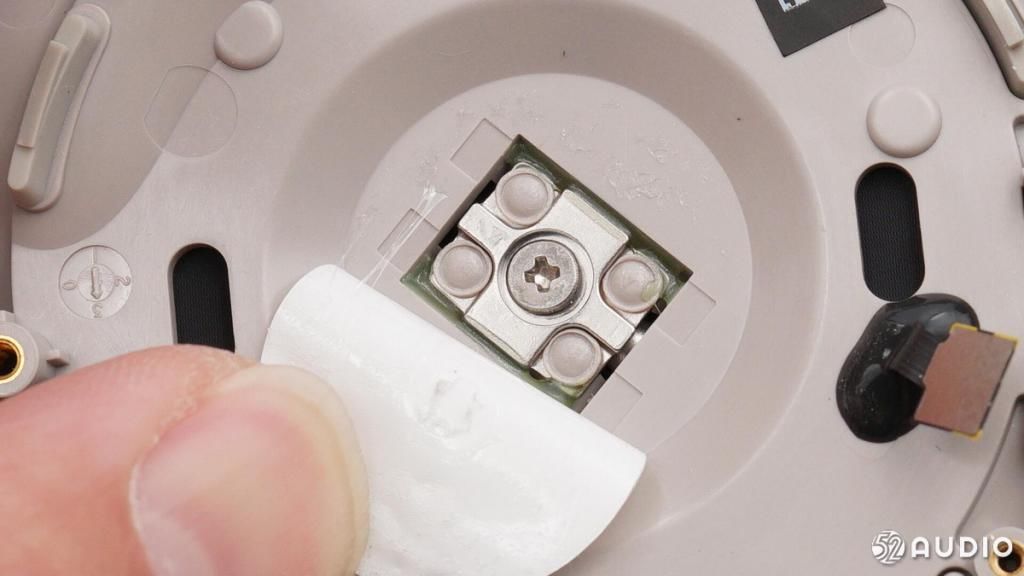

掀开白色贴纸，可以看到有一颗螺丝固定。
文章图片
卸下螺丝，解开所有卡扣，即可打开耳机腔体内侧盖板。
文章图片

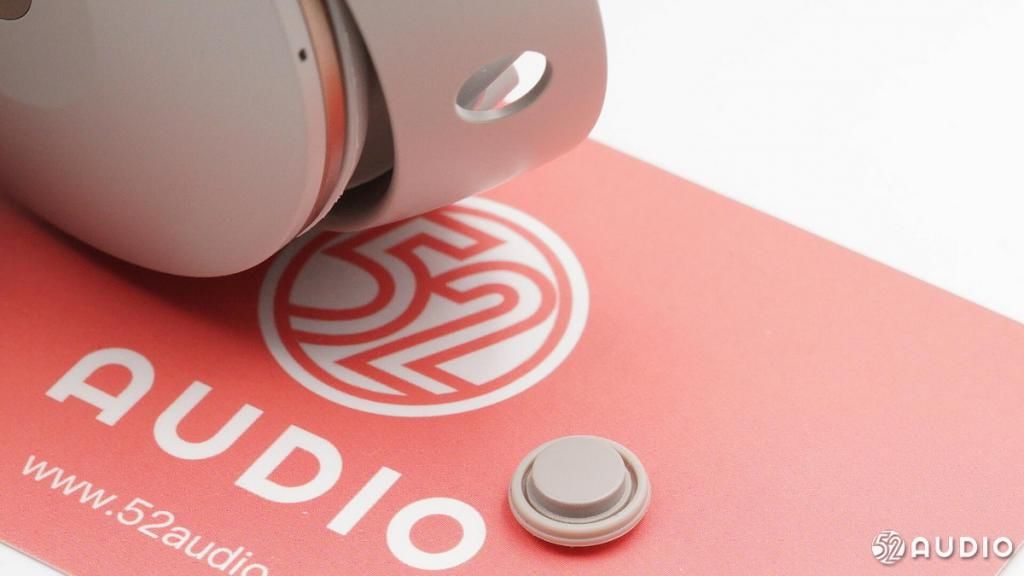

电源按键帽特写。
文章图片

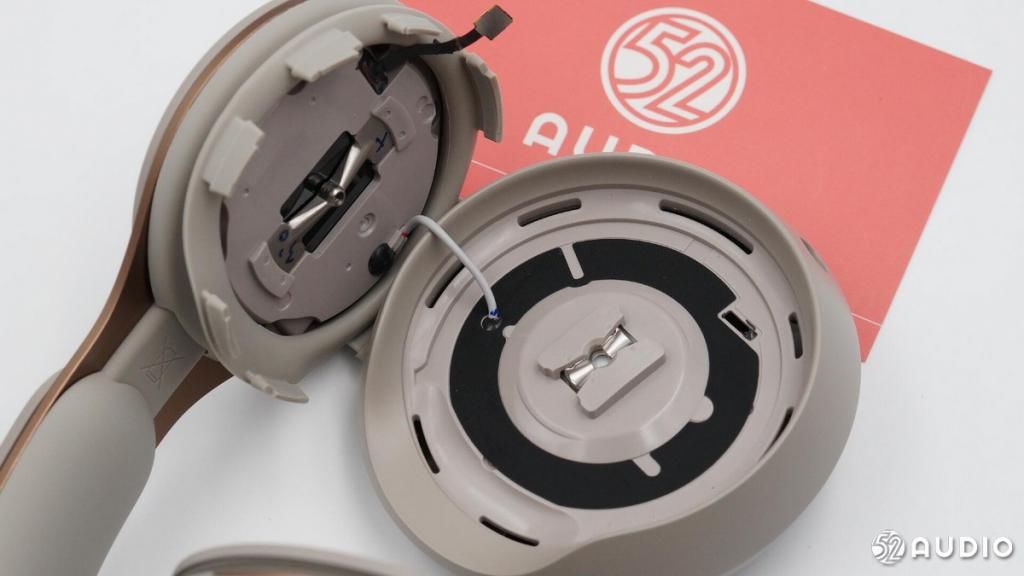

耳机腔体内侧结构一览。
文章图片

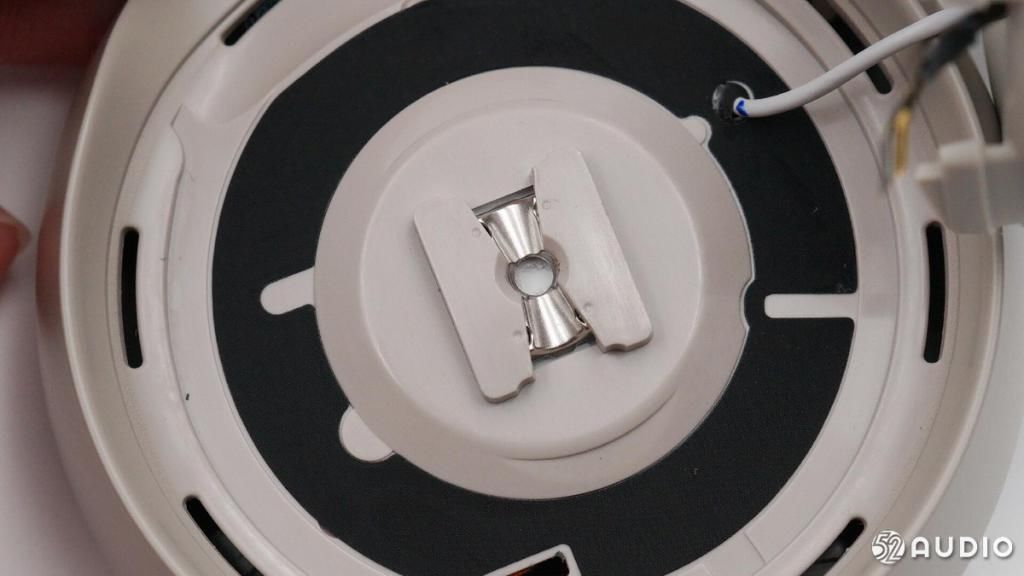

这里是耳机的固定机构，可以提供一定角度移动。
文章图片

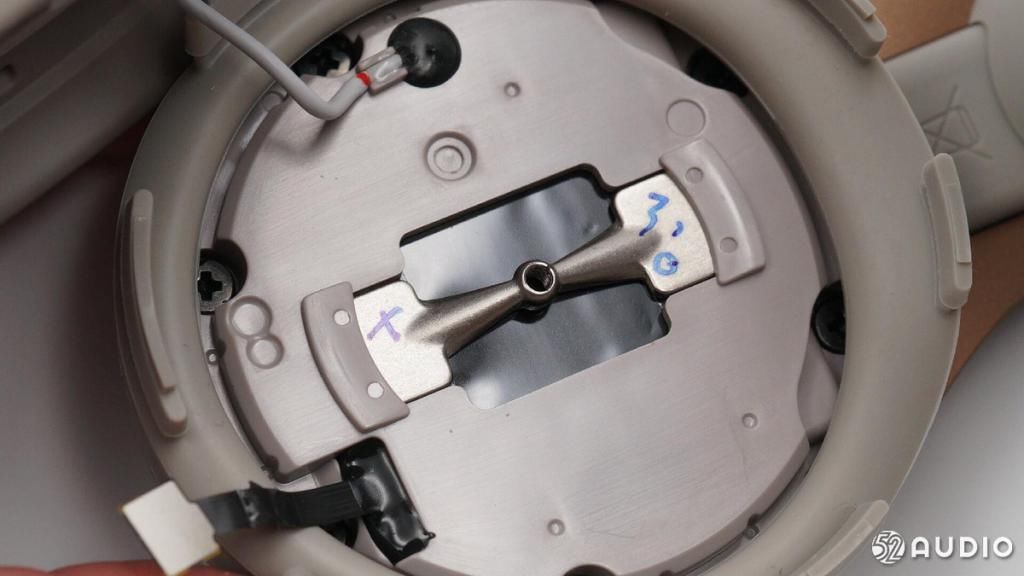

耳机壳体内部的支撑，两部分配合固定耳机。
文章图片

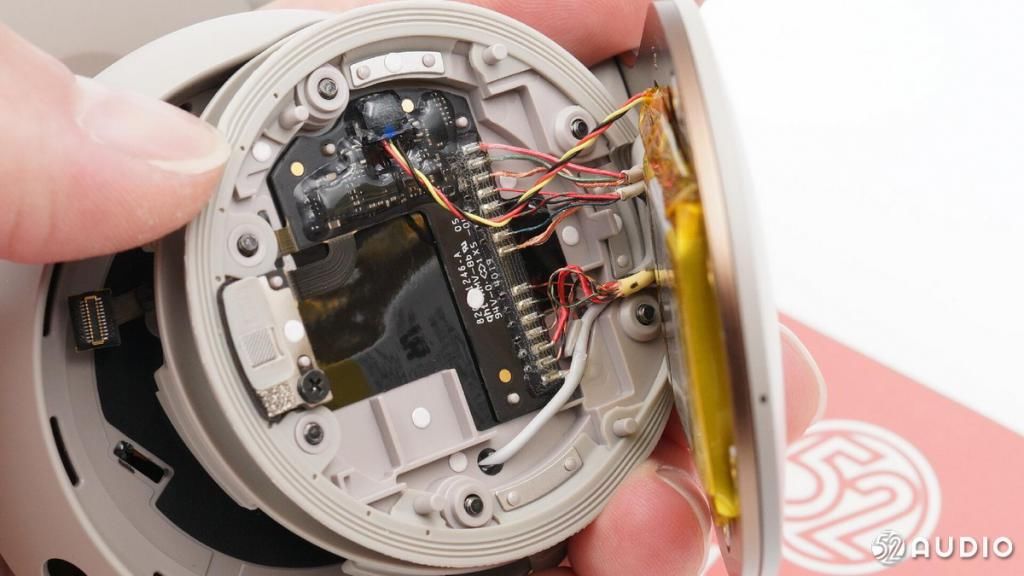

打开耳机背部盖板，主电路在固定在腔体内。
文章图片

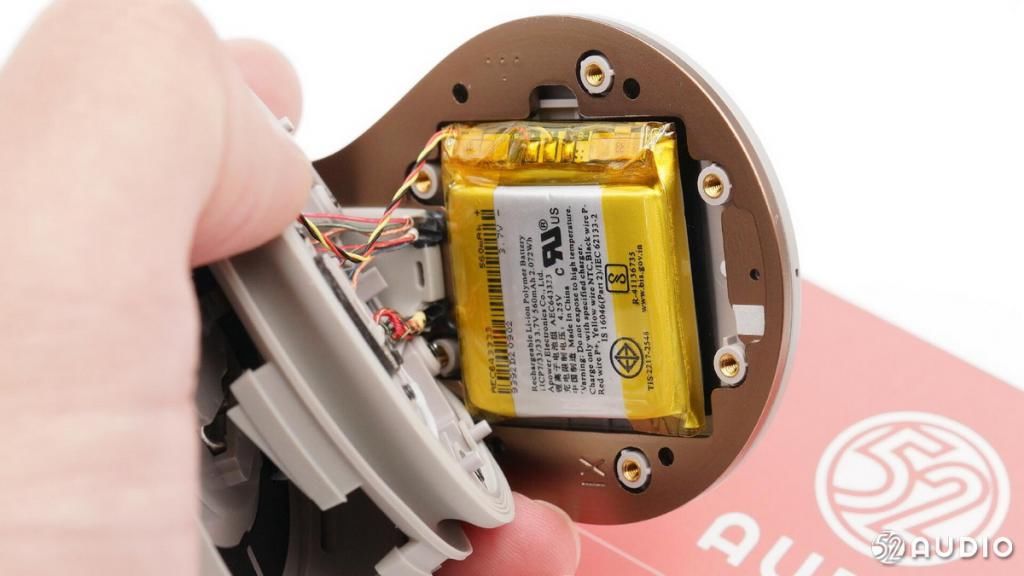

聚合物耳机电池则是嵌入在耳机背部盖板内。
