拆解|拆解报告：BEATS SOLO PRO头戴式蓝牙降噪耳机( 四 )
文章图片

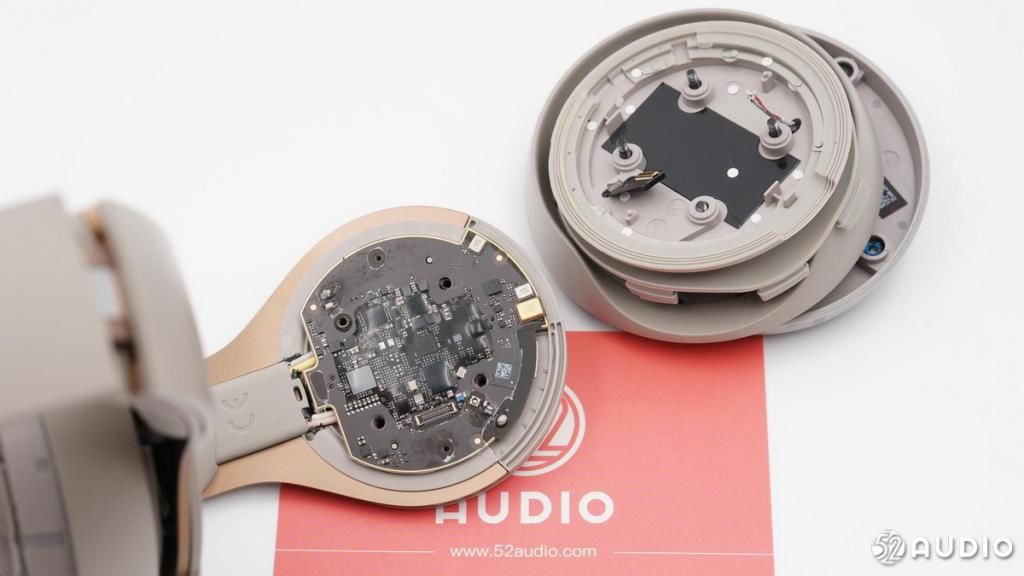

右侧耳机拆解全家福。
文章图片
取掉四颗螺丝，卸下主板，耳机背板上有三颗物理按键。
文章图片

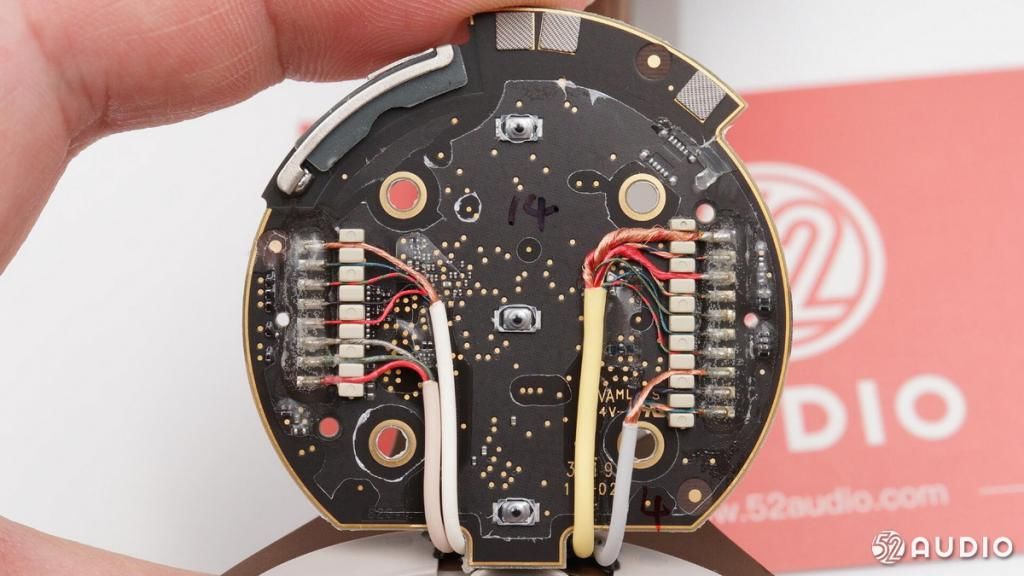

主板上多根排线通过四束导线与耳机左侧主板连接，排列比较规整，看起来赏心悦目。
文章图片
三颗麦克风内部开孔特写。
文章图片

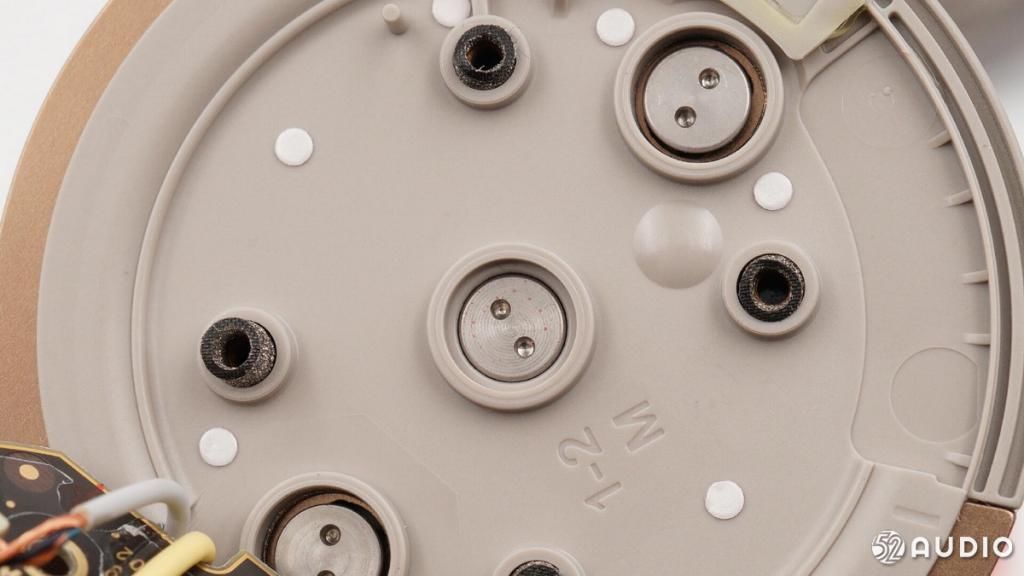

三颗物理按键内部结构特写。
文章图片

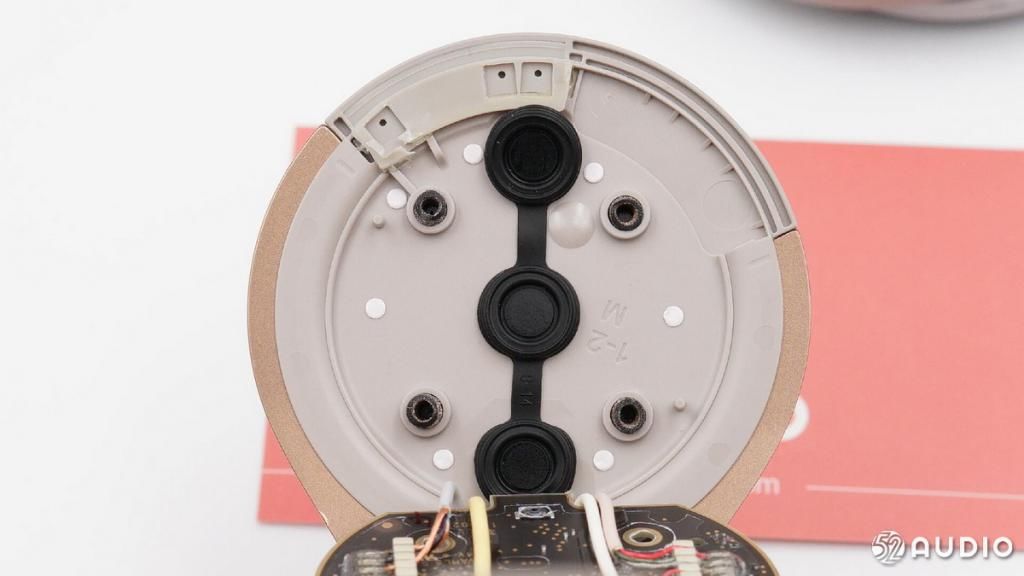

按键与主板上微动按键之间的缓冲橡胶垫特写。
文章图片
BEATS SOLO PRO主板正面特写。
文章图片
BEATS SOLO PRO主板背面特写。
文章图片
蓝牙天线特写，焊接在主板边缘。
文章图片
主板上微动按键特写。
文章图片
两颗麦克风防尘网垫特写。
文章图片

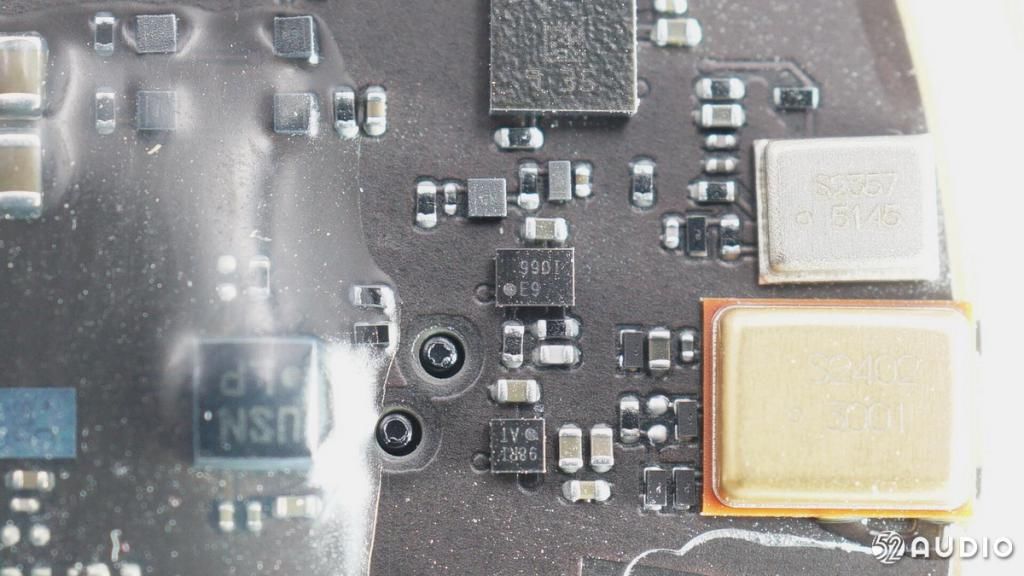

镭雕S2402 MEMS硅麦，用于收集外部环境音噪声，传达给主板降噪芯片。两颗镭雕S2357 MEMS硅麦作为辅助。
文章图片

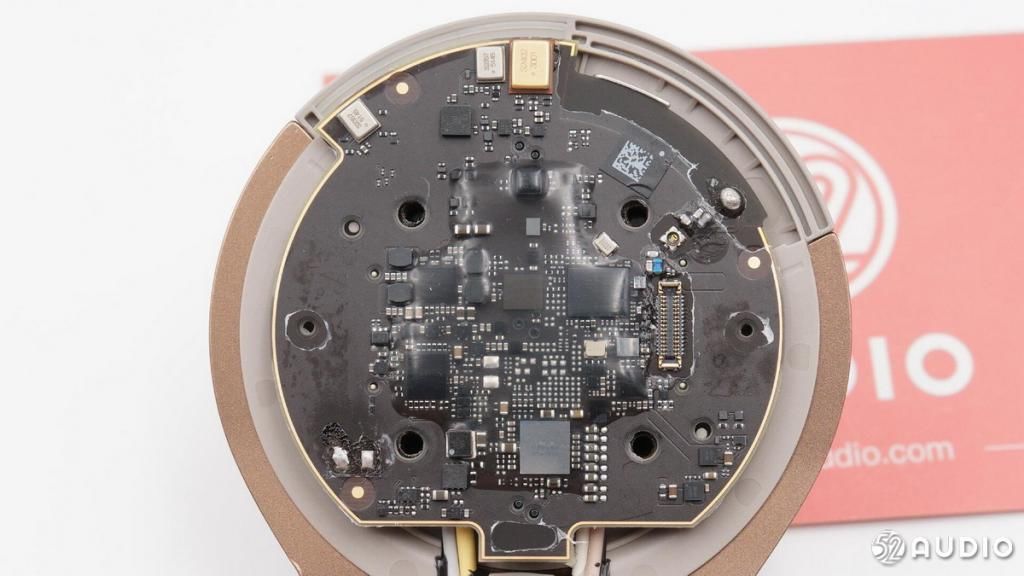

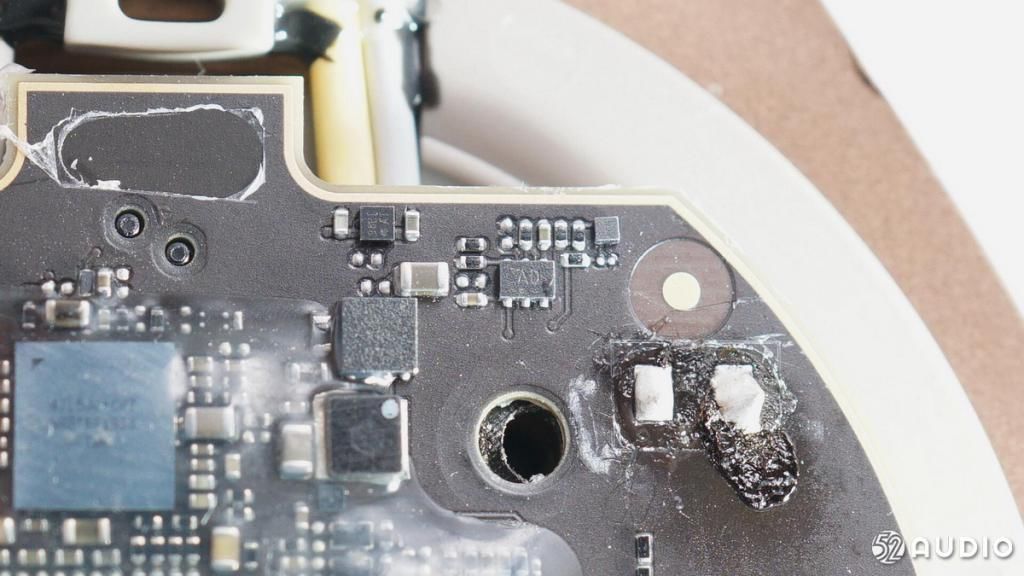

主板背面中间元器件密集区域覆盖有一层保护胶水。
文章图片
丝印二维码的一颗加速度计芯片。
文章图片
丝印99DIE9 IC。
文章图片

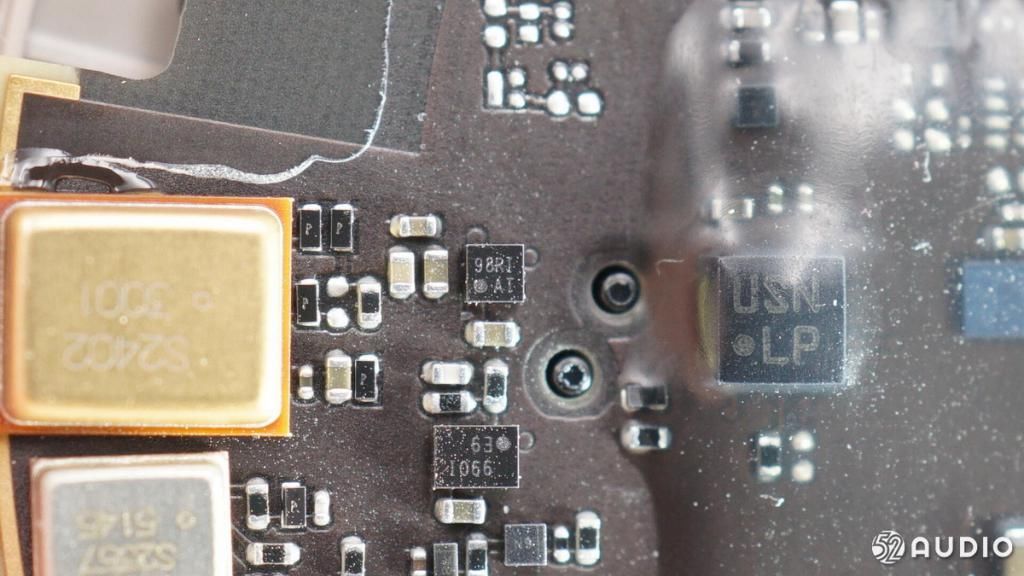

丝印631066与98RI AT IC.
文章图片
丝印USNLP IC。
文章图片

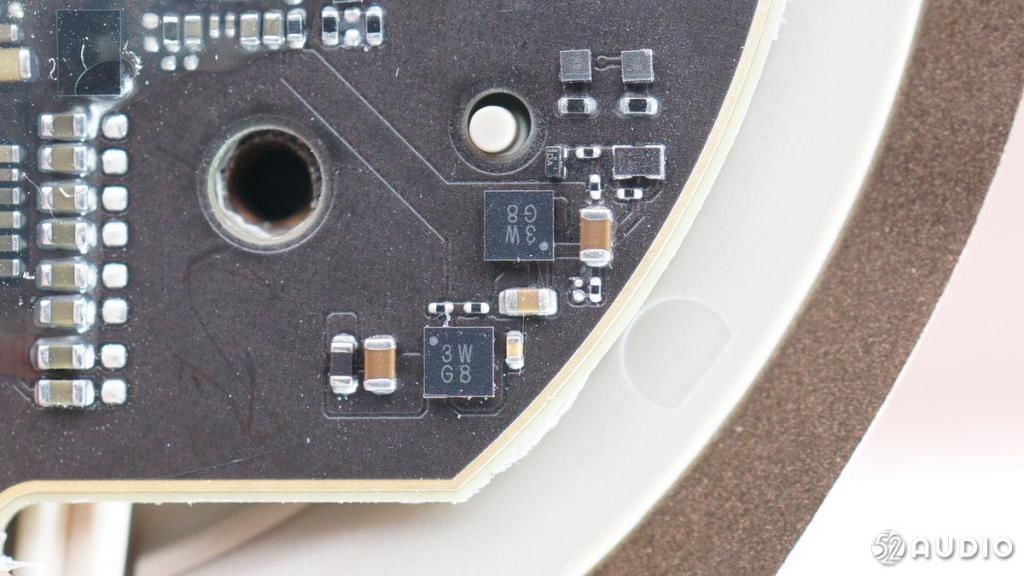

丝印3WG8 IC。
文章图片

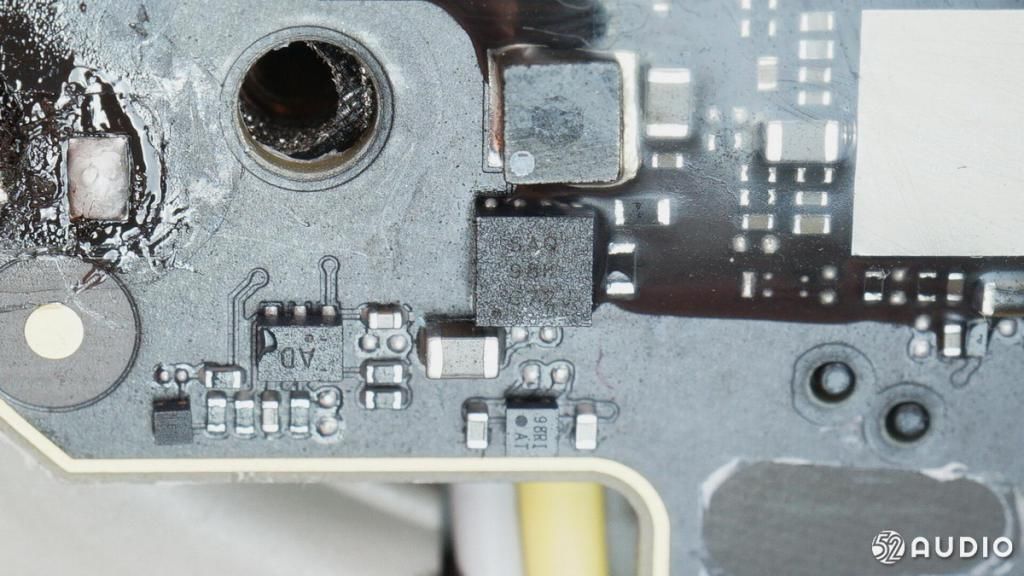

丝印AD IC。
文章图片
TI德州仪器 TPS62125降压转换器，1MHz开关频率。
文章图片
TI德州仪器 TPS62125 详细资料。
文章图片

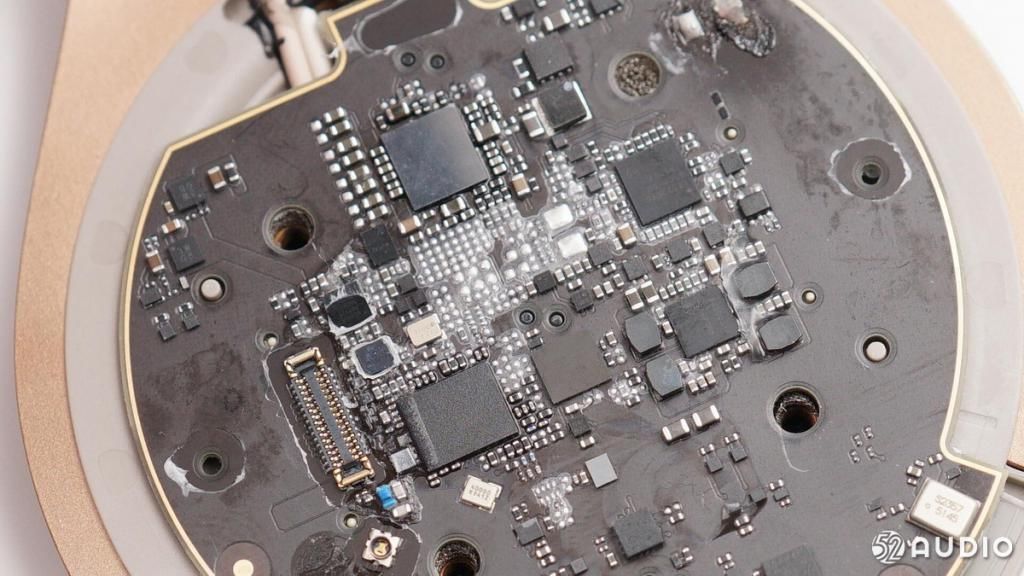

清理掉主板上面的胶水，详细观察一下芯片。
文章图片

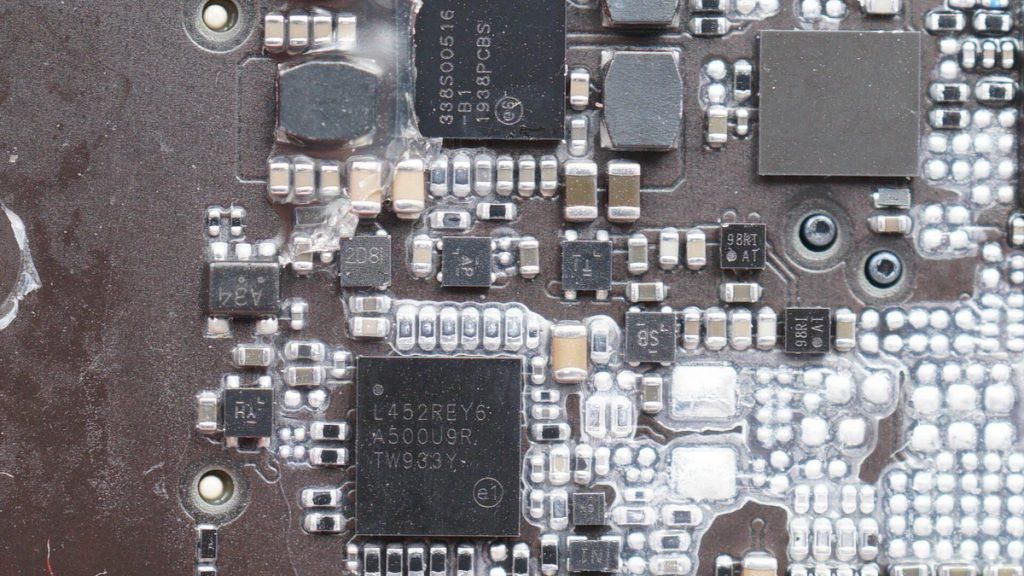

苹果定制 338S00516-B1 PMIC。
文章图片

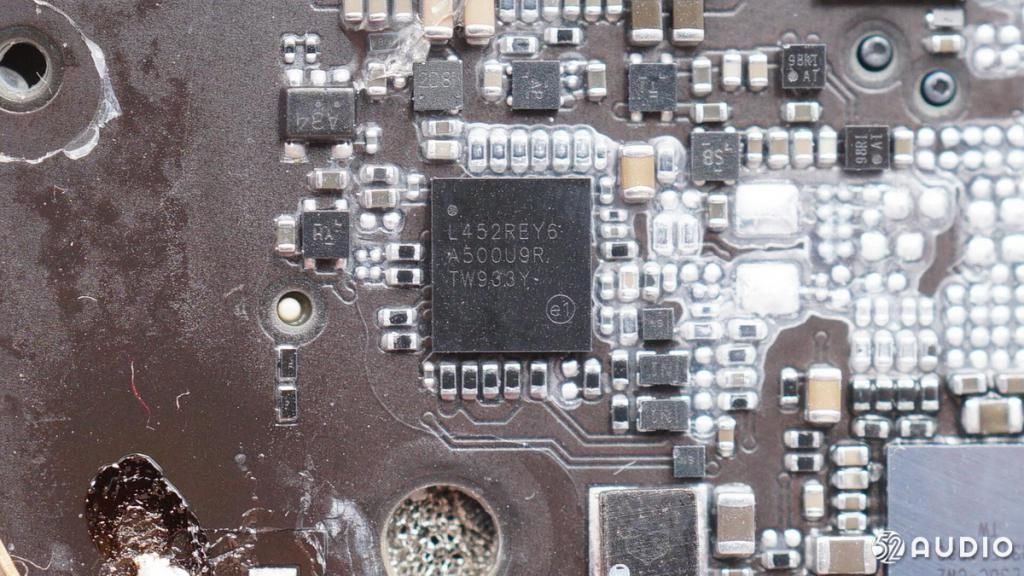

ST意法半导体 STM32L452RE 超低功耗MCU+FPU，用于耳机控制。
文章图片
ST意法半导体 STM32L452RE 详细资料。
文章图片
丝印2D8的IC。
文章图片

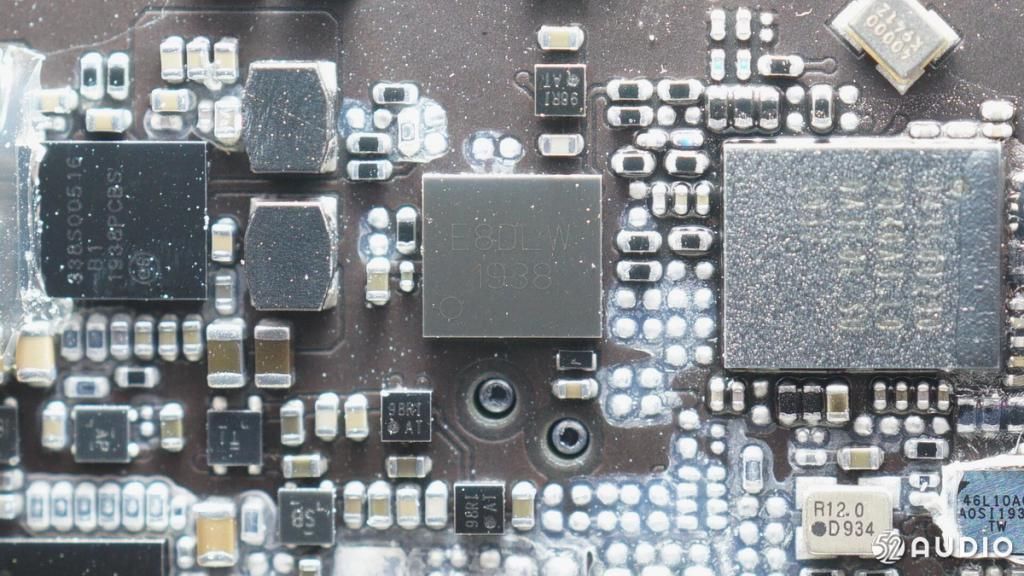

丝印E8DLW 的存储器。
文章图片
610A3B USB控制IC，用于Lightning接口。
文章图片

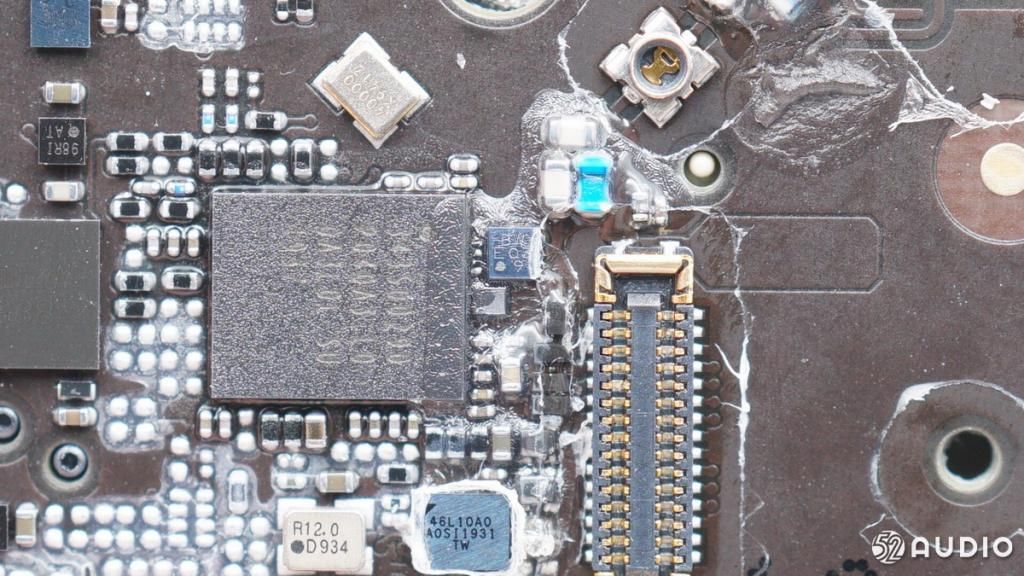

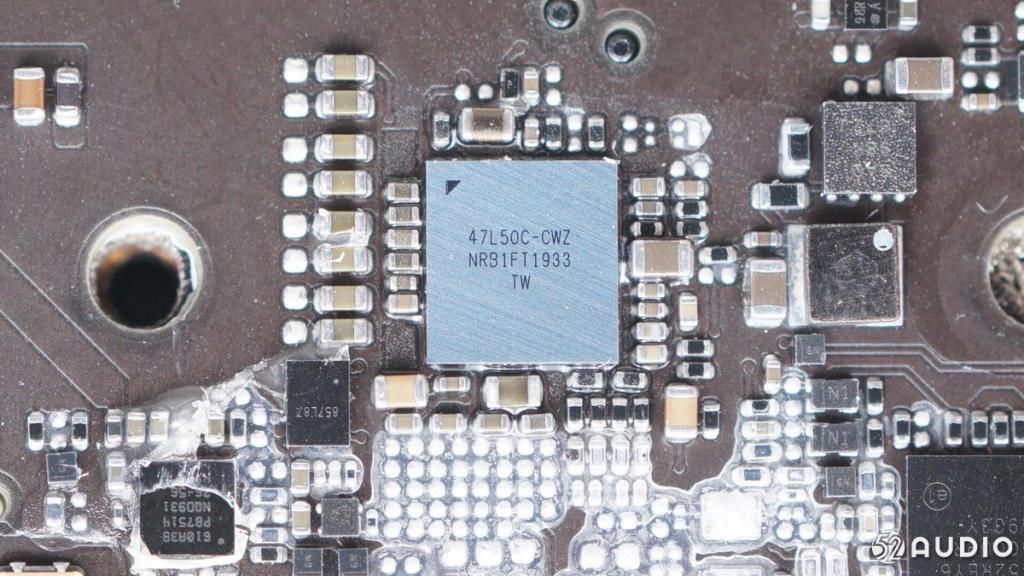

Cirrus Logic凌云逻辑 46L10A0，定制型号。
文章图片
丝印BWEQ39的IC。
文章图片

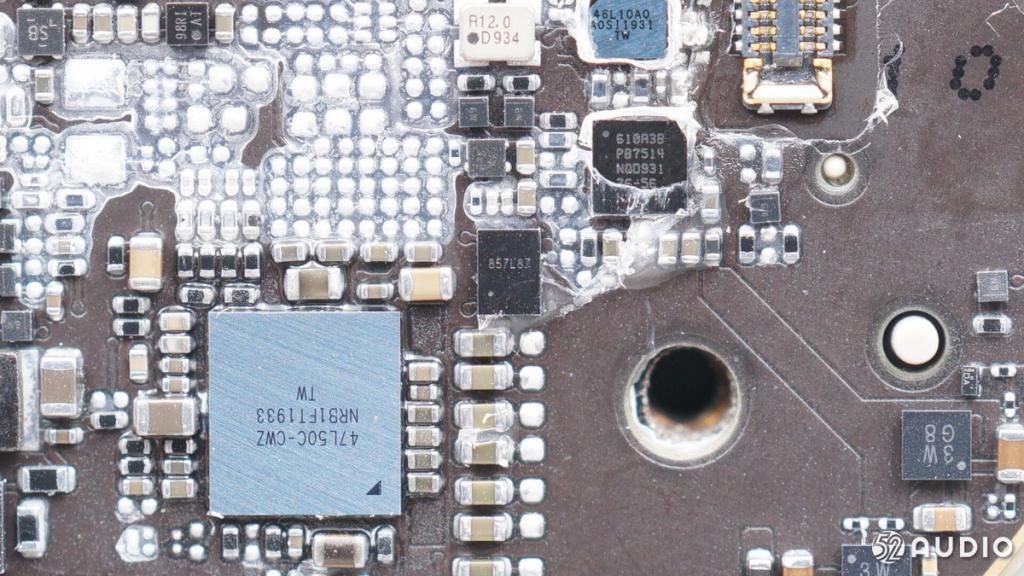

丝印857L87的IC。
文章图片

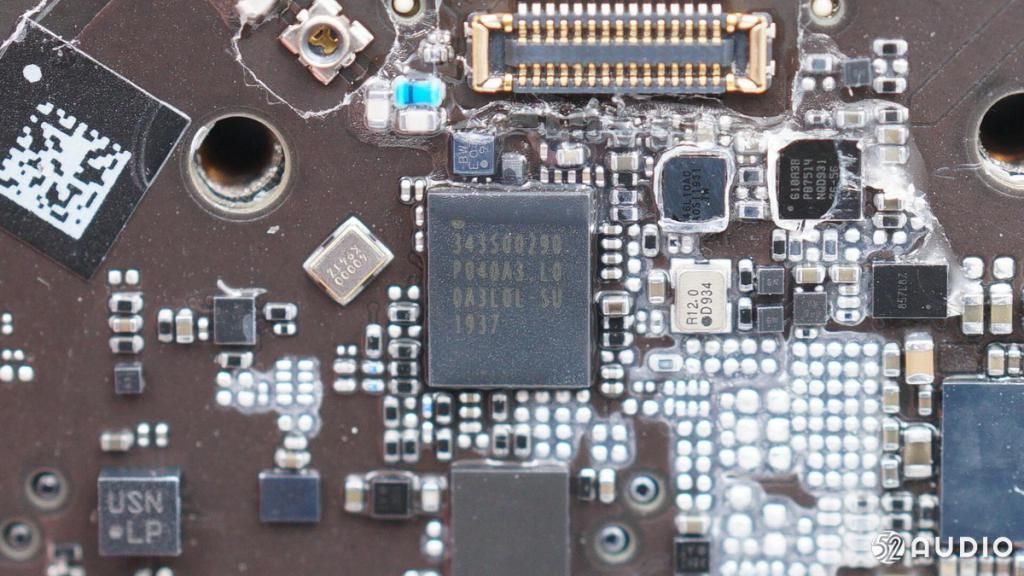

苹果定制 343S00290，苹果H1芯片，与Airpods上相同。
文章图片
丝印C9DU的IC。
文章图片

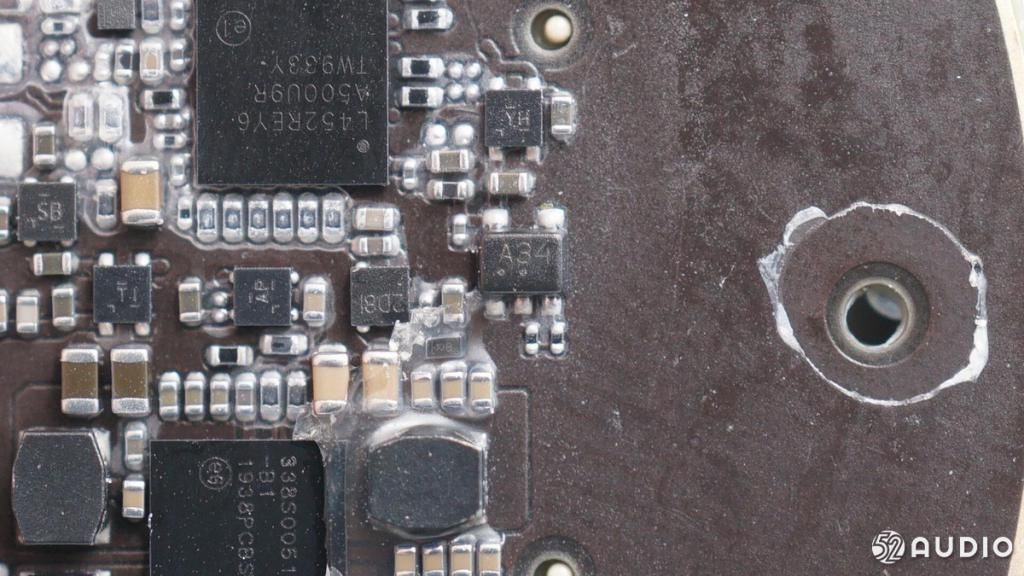

丝印A34的IC。
