拆解|拆解报告：BEATS SOLO PRO头戴式蓝牙降噪耳机( 三 )
文章图片

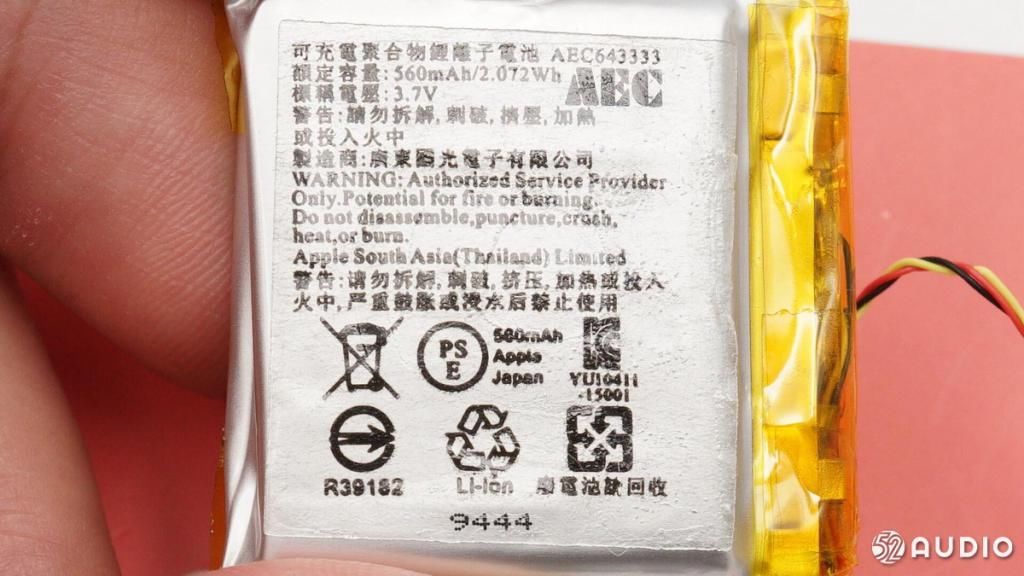

聚合物锂离子电池制造商为广东国光电子有限公司，型号为AEC643333，额定容量560mAh/2.072Wh，标称电压3.75V。
电池背面特写。
文章图片

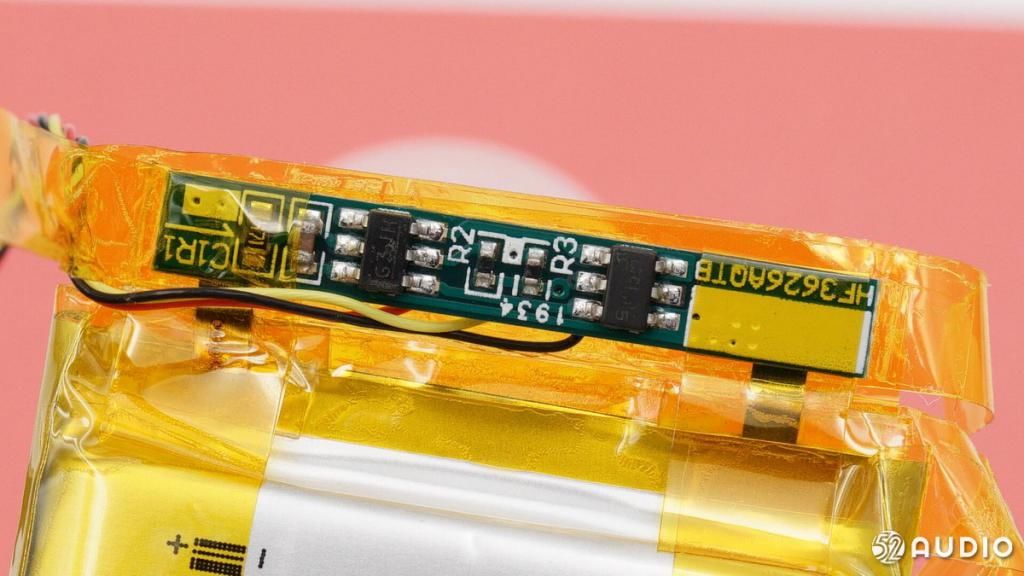

电池电路保护小板特写，使用了丝印G3锂离子电池保护IC，过充电压4.28±0.025V，保护板上R3是热敏电阻，用于检测电池温度。
文章图片
左侧耳机电路板一览。
文章图片

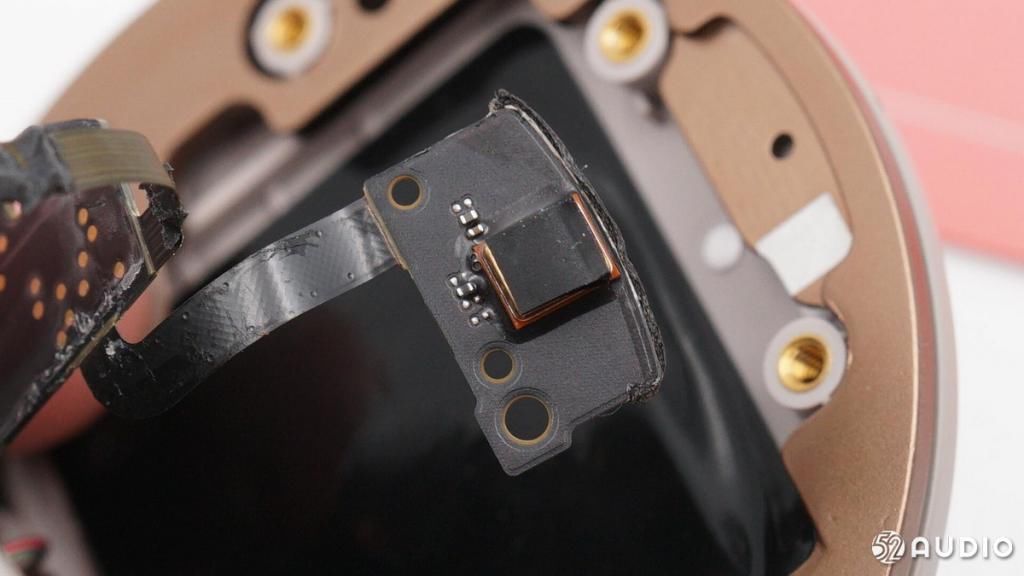

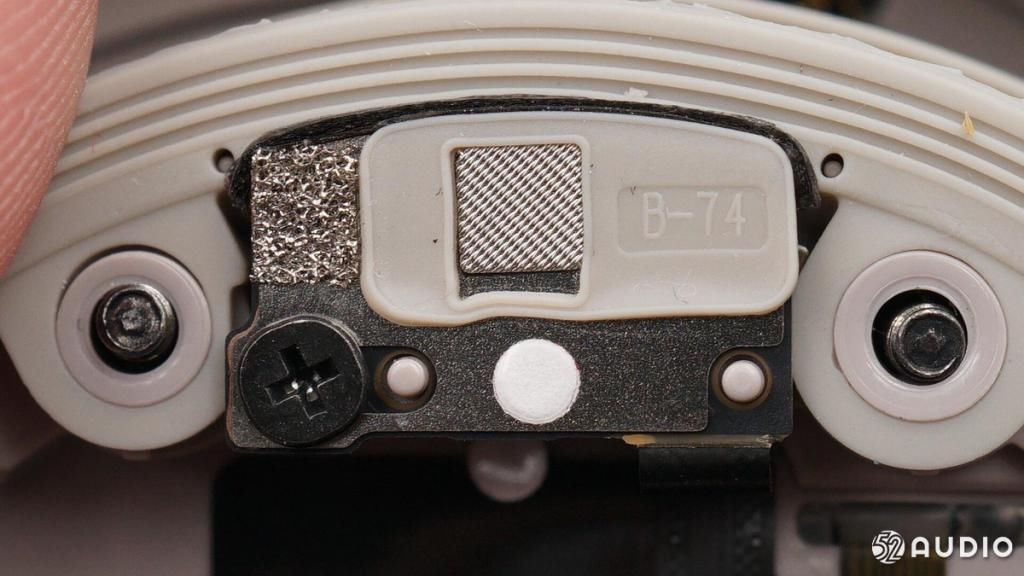

下方麦克风组件特写。
文章图片

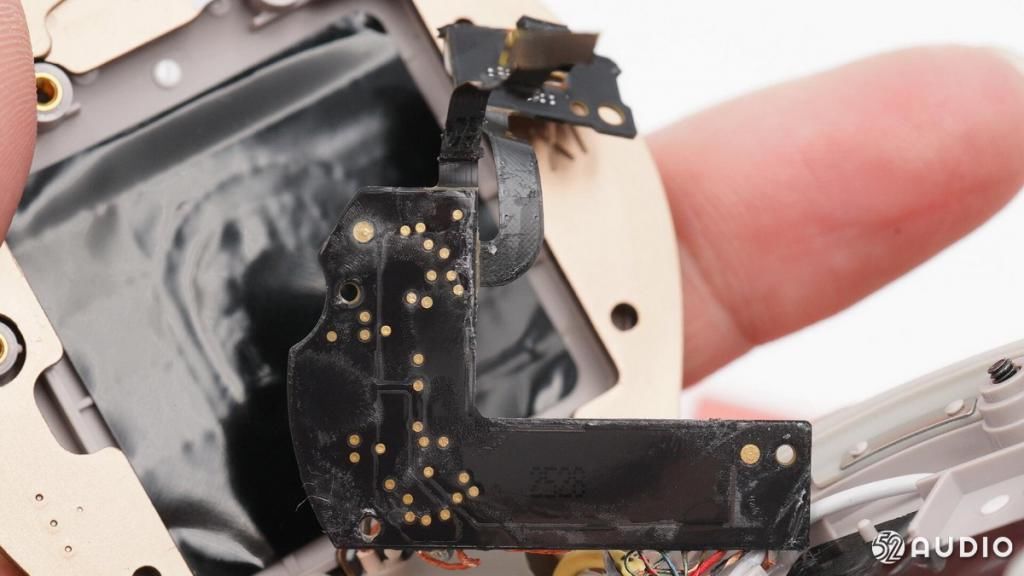

左侧耳机电路板背面特写。
文章图片

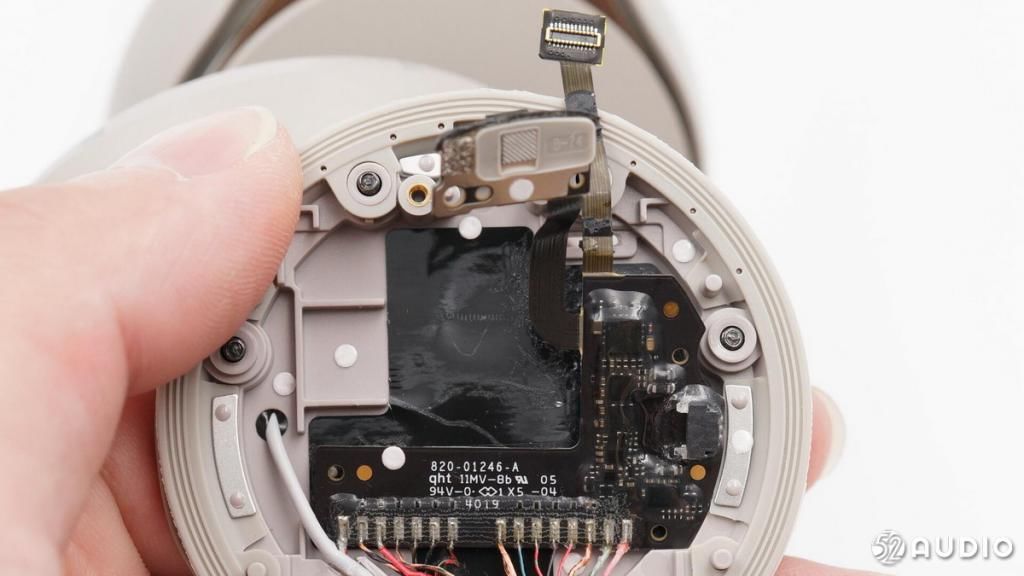

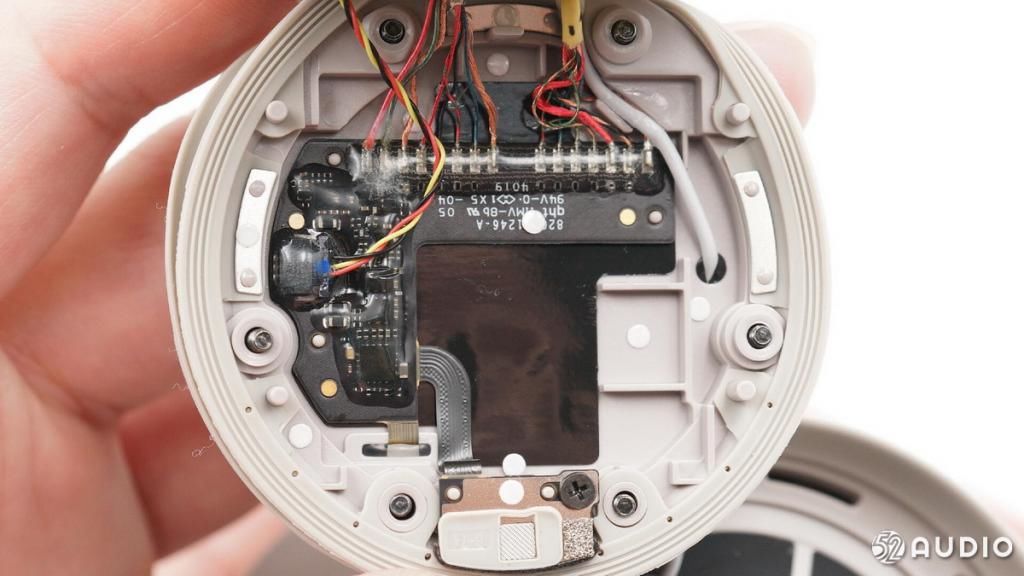

左侧耳机电路板正面特写，有十多条导线与右侧耳机主板相连。
文章图片
麦克风上有黑色贴片覆盖。
文章图片

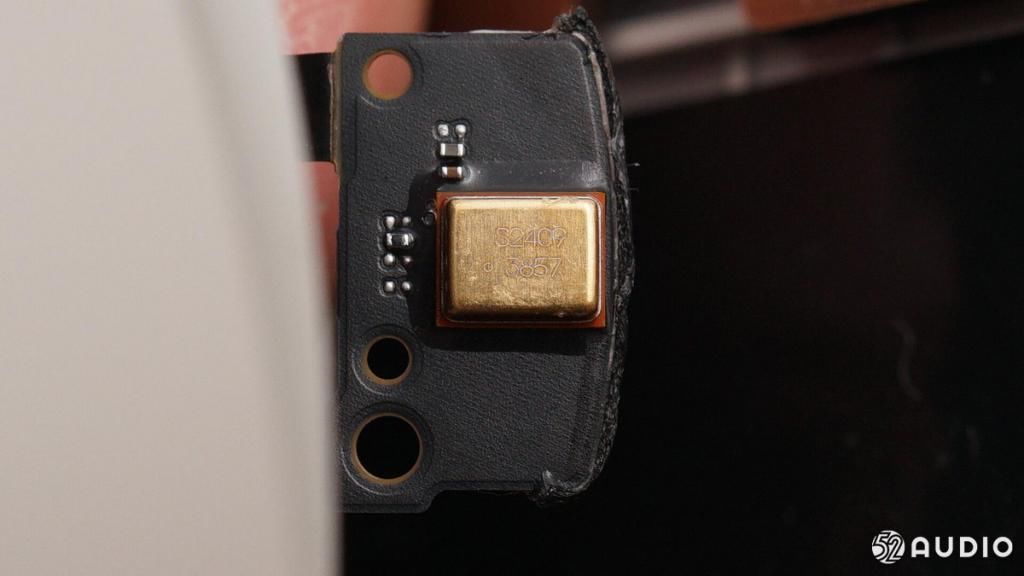

镭雕S2402 3857MEMS硅麦，用于收集耳机外部噪音。
文章图片
TI 德州仪器TPS70933 3.3V和TPS70918 1.8V稳压器。
文章图片

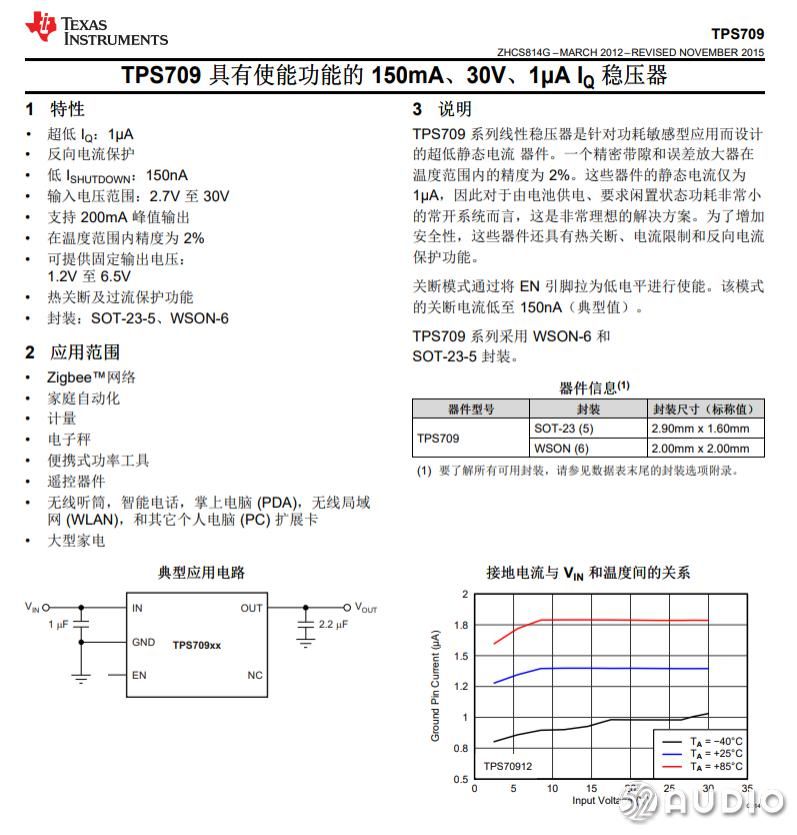

TI 德州仪器TPS709 系列详细资料。
文章图片
丝印P73 IC。
文章图片

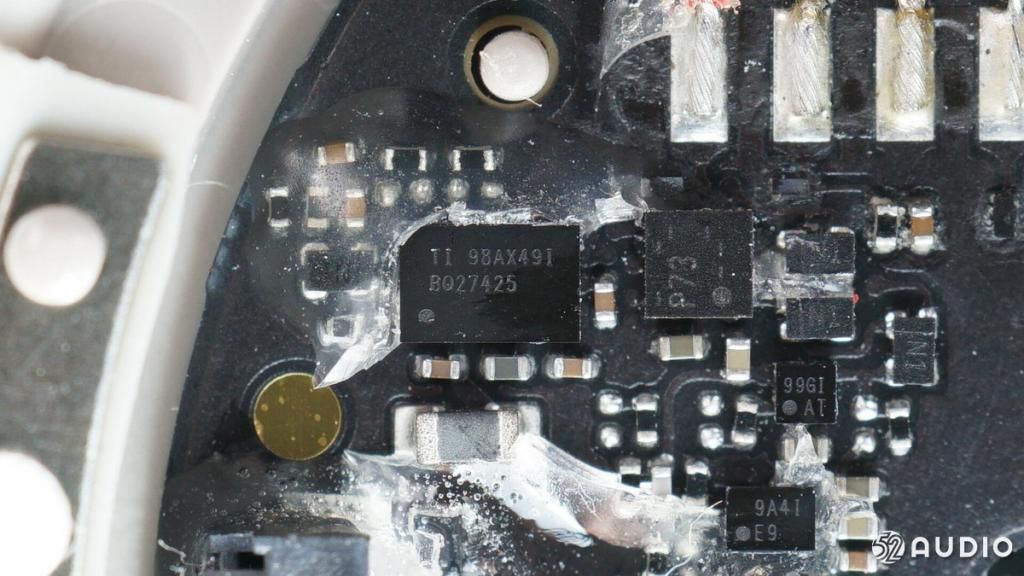

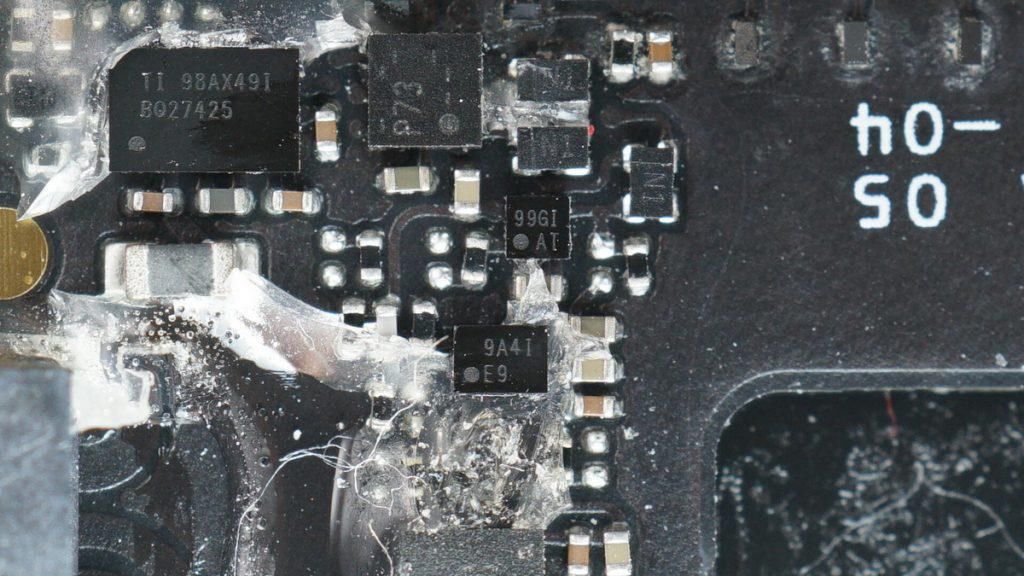

TI德州仪器BQ27425电池电量计量器IC。
文章图片

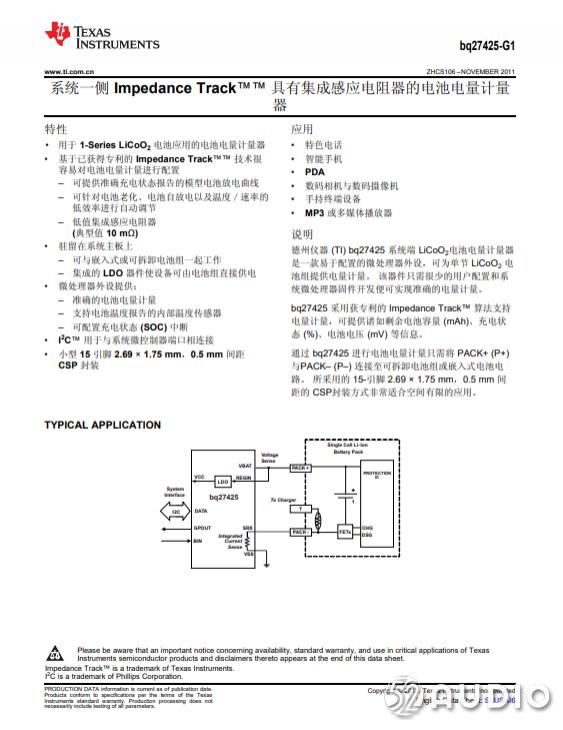

TI德州仪器BQ27425详细资料图。
文章图片

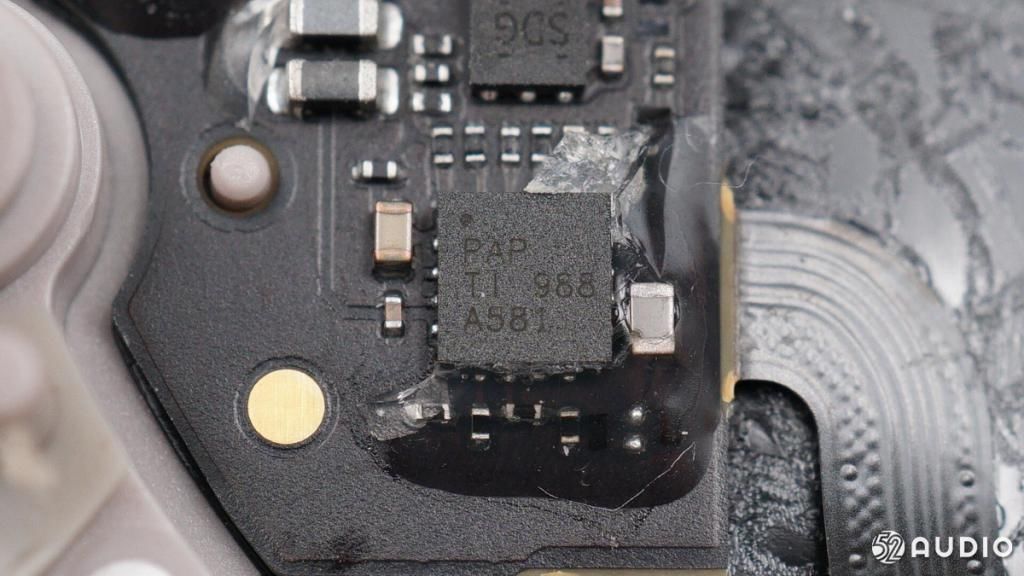

TI 德州仪器TPS62841开关降压转换器和TLV70725低噪声稳压器。
文章图片
TI德州仪器 BQ24072T USB输入的1.5A锂电池充电器，还具有路径管理，内部集成过压保护功能，输入耐压28V。
文章图片

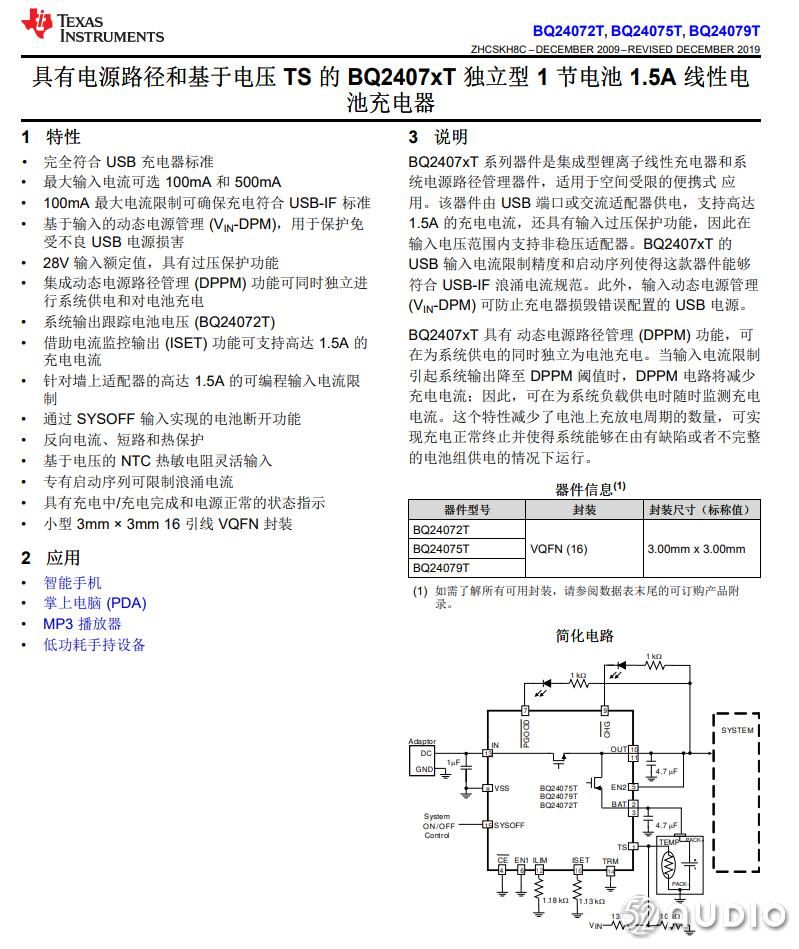

TI德州仪器 BQ24072T 详细资料。
文章图片

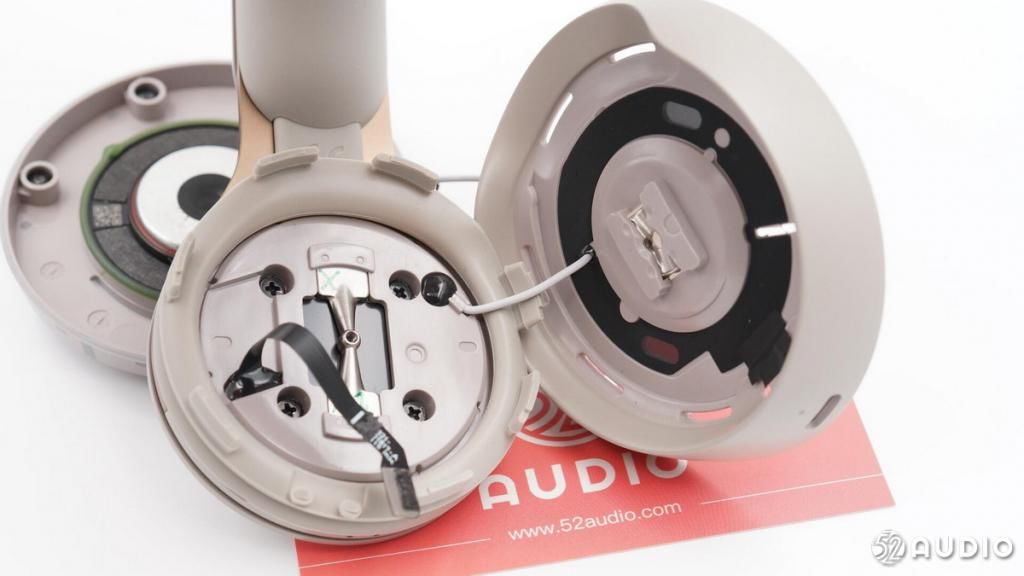

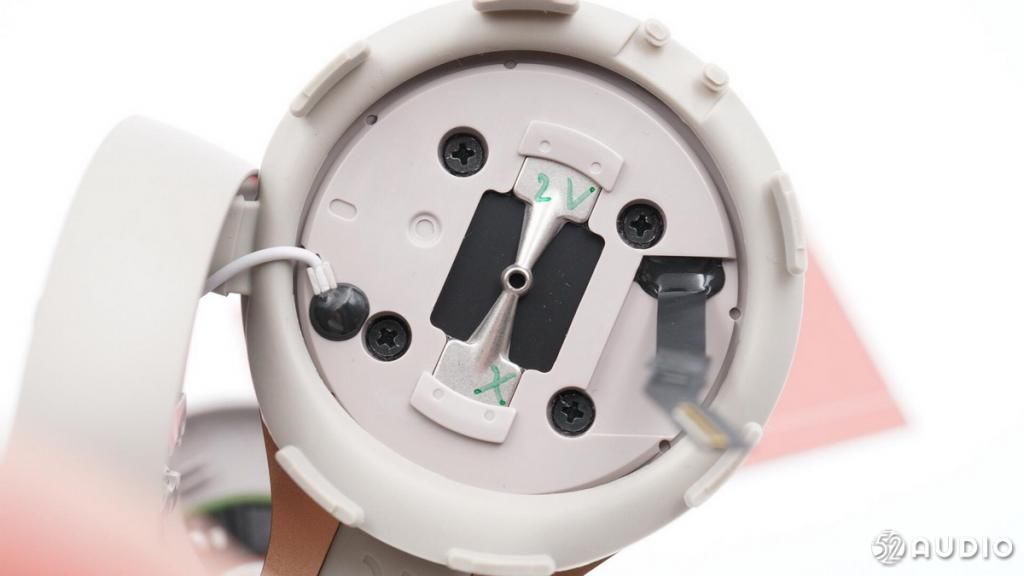

打开右侧耳机腔体，有排线将扬声器单元与Lightning充电接口母座小板连接。
文章图片
Lightning接口母座小板特写。
文章图片

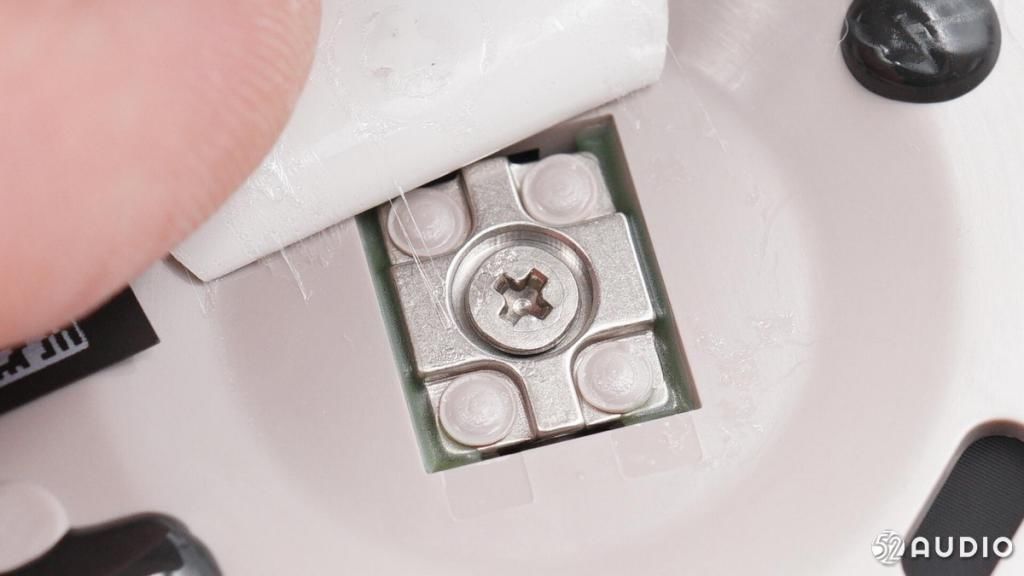

卸下一颗螺丝，下掉金属压板，排线与压板接触的地方有海绵缓冲。
文章图片

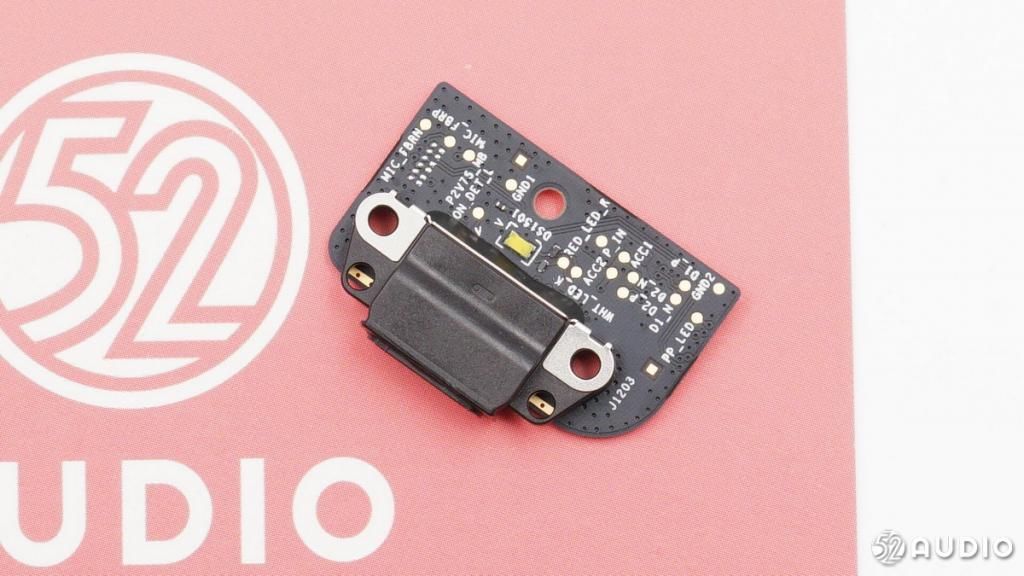

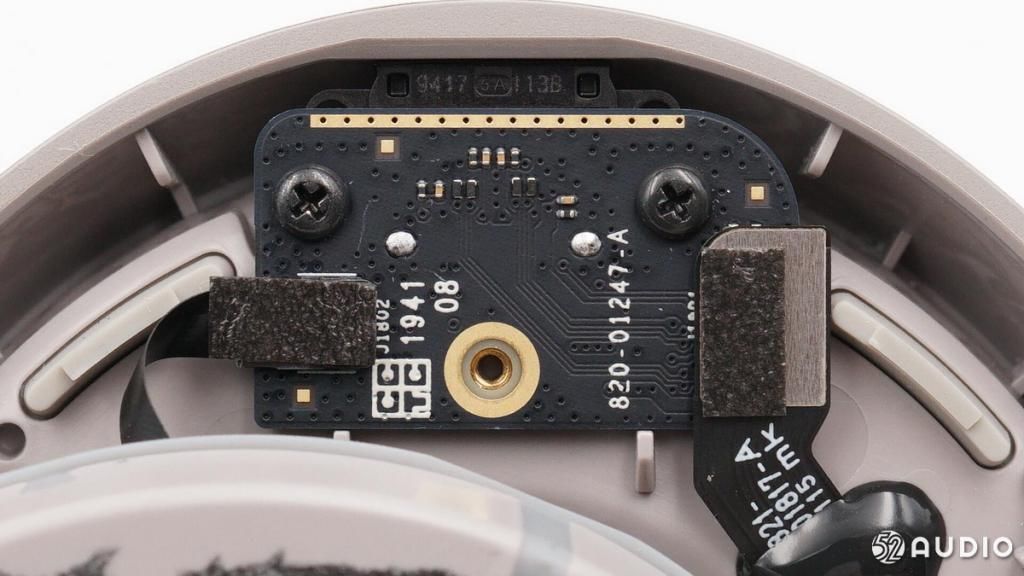

Lightning接口母座小板正面特写。
文章图片

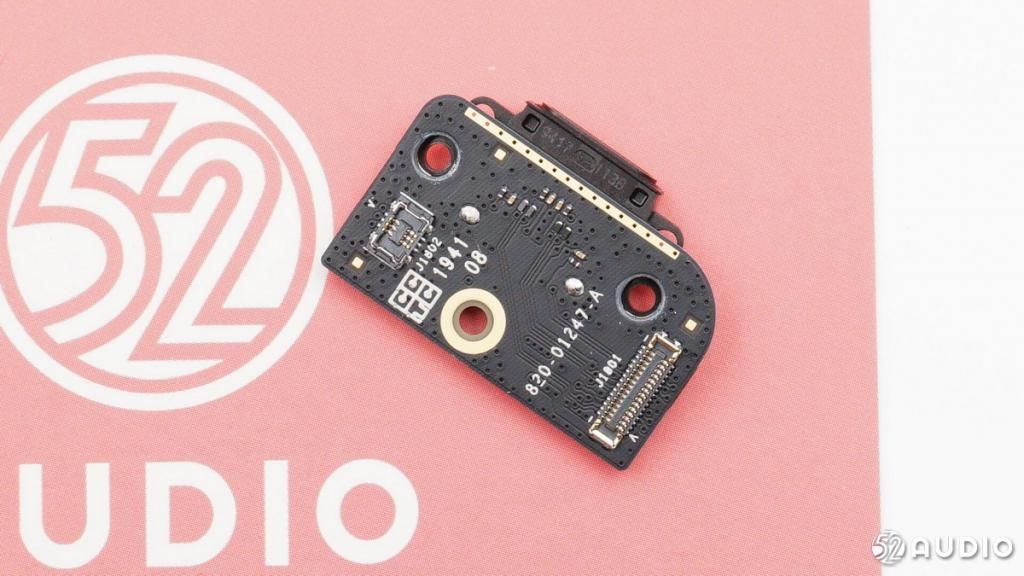

Lightning接口母座小板背面特写。
文章图片

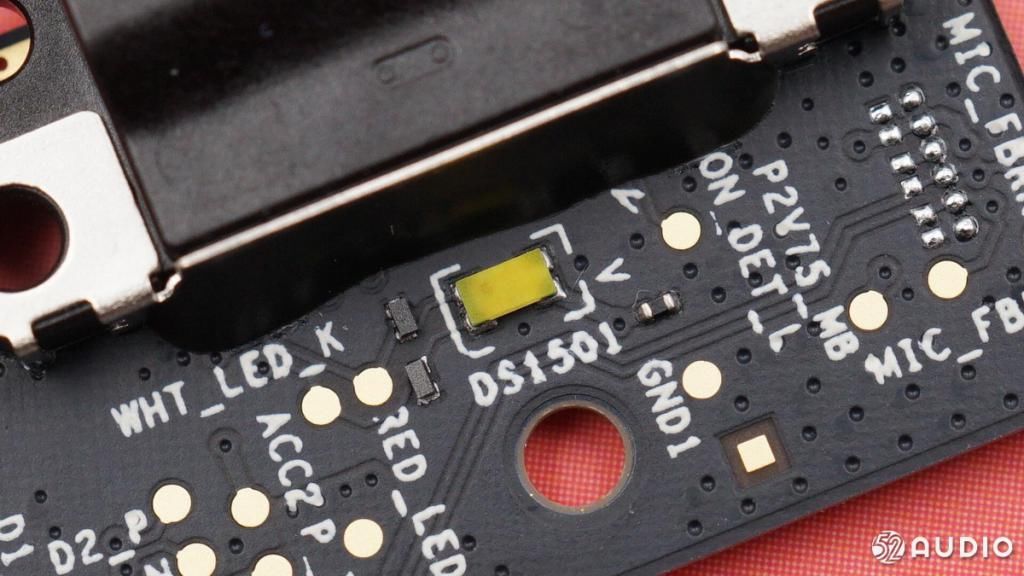

LED指示灯特写。
文章图片

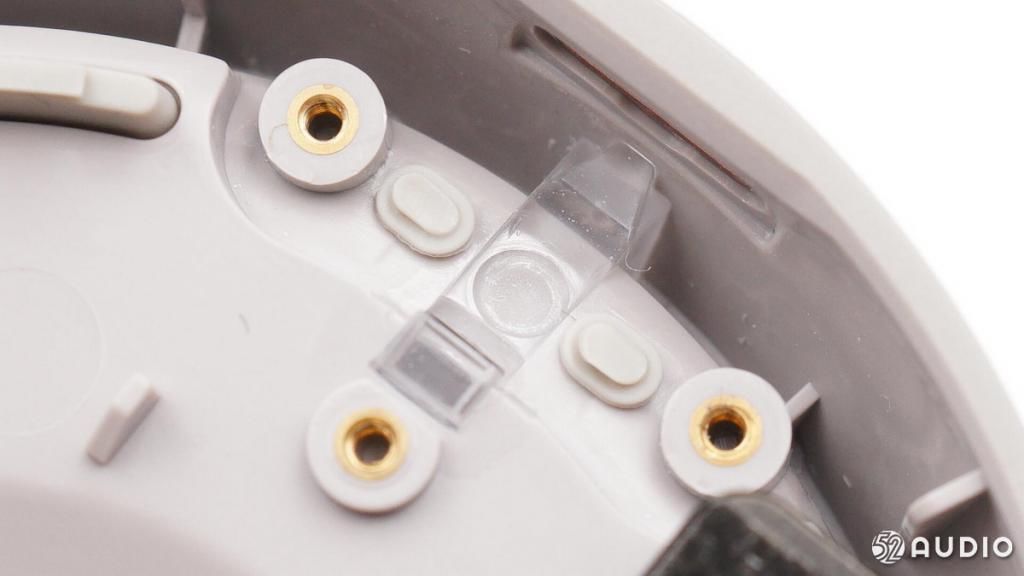

LED指示灯导光结构特写，螺丝铜套固定在外壳内部。
【 拆解|拆解报告：BEATS SOLO PRO头戴式蓝牙降噪耳机】
文章图片

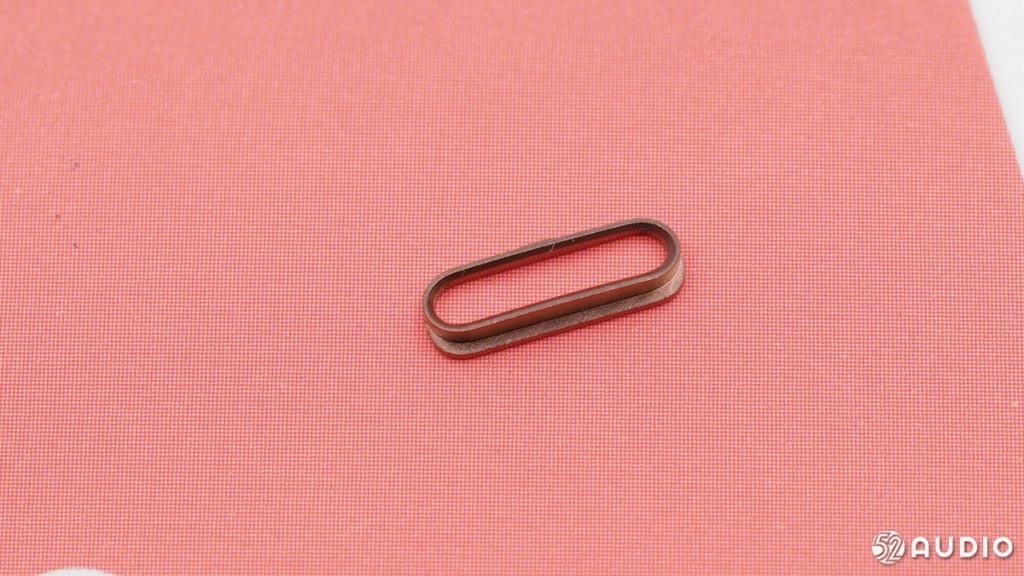

Lightning充电接口金属保护环特写。
文章图片
与左侧的支撑结构相同，揭开白色贴纸取下中间的螺丝。
文章图片

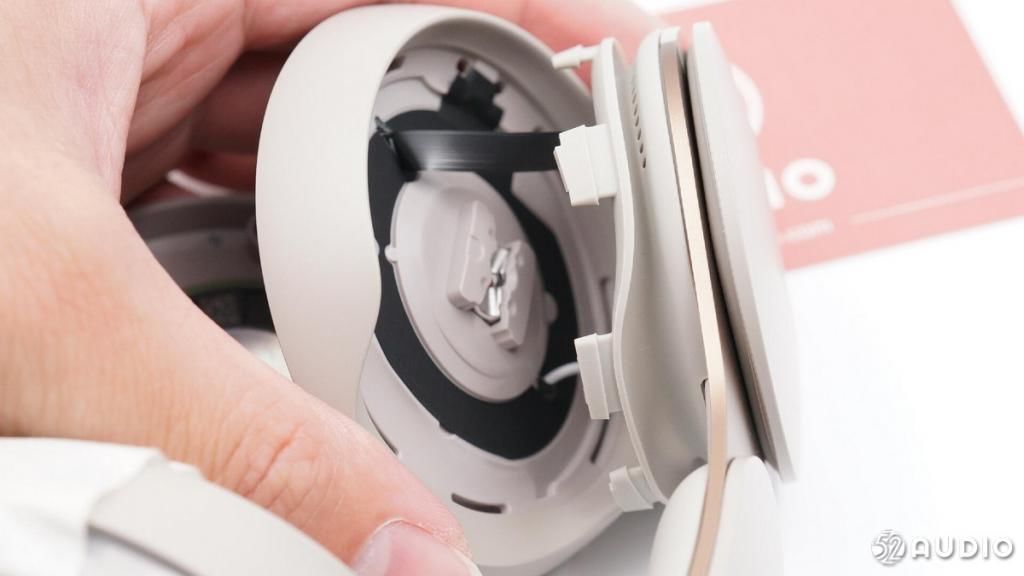

再逐一解开卡扣，即可打开右侧耳机中间中间部分。
文章图片
内部结构与左侧一致。
文章图片
同样的支撑件。
文章图片
再卸掉四颗螺丝，便看到了主板区域。主板固定在右侧耳机的背部盖板结构上。
文章图片

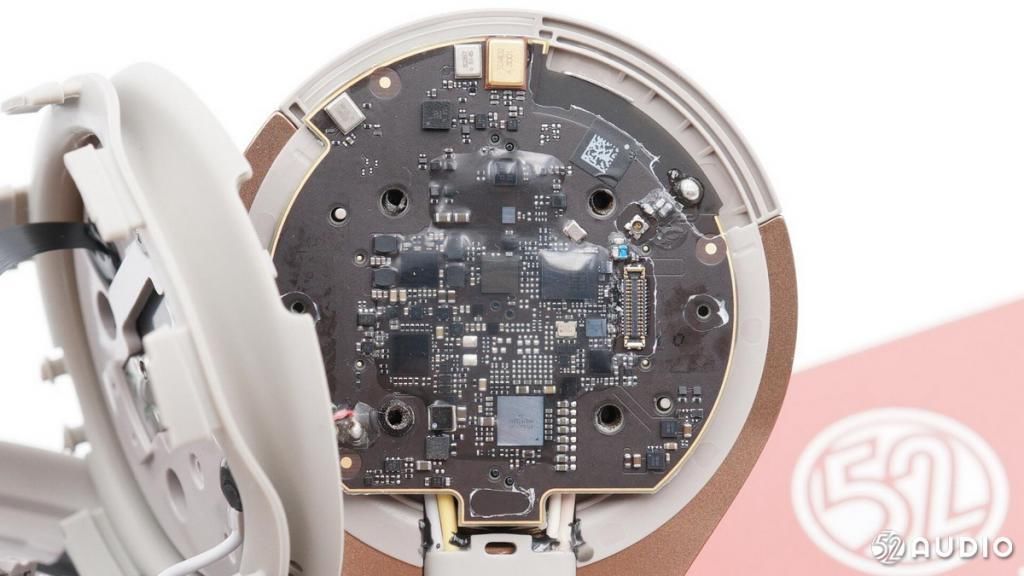

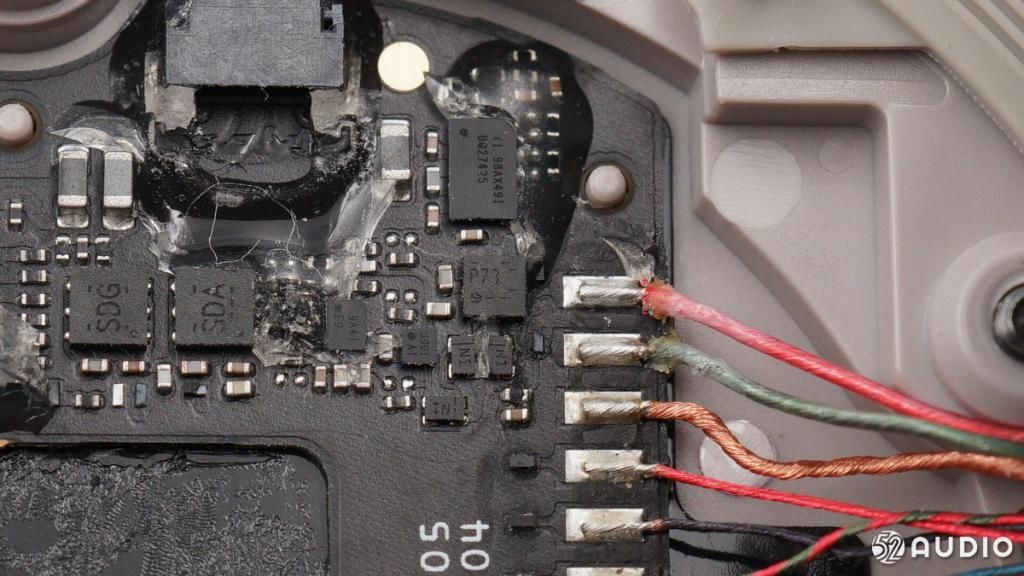

耳机主板一览，芯片均涂有胶水加固。
文章图片
主板上有两根导线经过腔体然后再连接到扬声器单元。
